2024年江苏省连云港市东海县中考物理二模试卷(含解析)

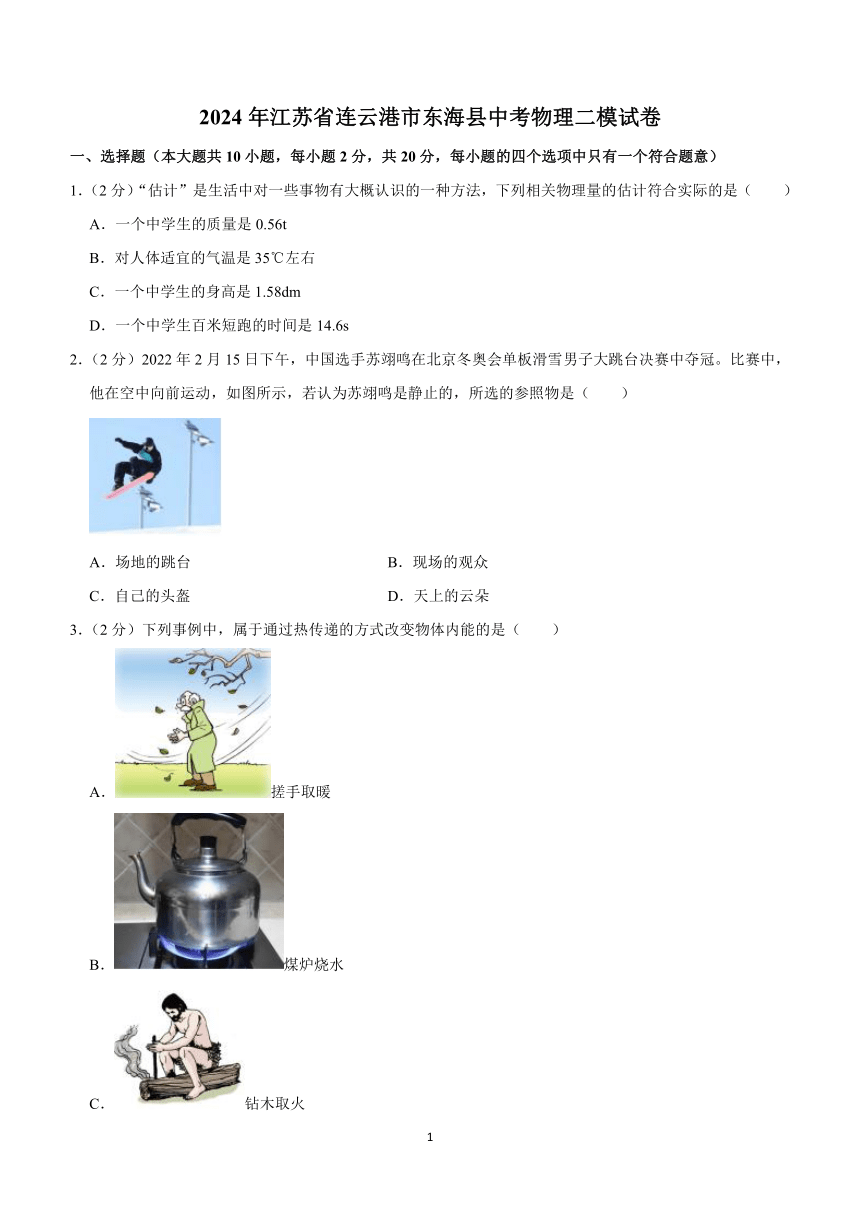

2024年江苏省连云港市东海县中考物理二模试卷
一、选择题（本大题共10小题，每小题2分，共20分，每小题的四个选项中只有一个符合题意）
1．（2分）“估计”是生活中对一些事物有大概认识的一种方法，下列相关物理量的估计符合实际的是（　　）
A．一个中学生的质量是0.56t
B．对人体适宜的气温是35℃左右
C．一个中学生的身高是1.58dm
D．一个中学生百米短跑的时间是14.6s
2．（2分）2022年2月15日下午，中国选手苏翊鸣在北京冬奥会单板滑雪男子大跳台决赛中夺冠。比赛中，他在空中向前运动，如图所示，若认为苏翊鸣是静止的，所选的参照物是（　　）
A．场地的跳台 B．现场的观众
C．自己的头盔 D．天上的云朵
3．（2分）下列事例中，属于通过热传递的方式改变物体内能的是（　　）
A．搓手取暖
B．煤炉烧水
C．钻木取火
D．弯折铁丝
4．（2分）关于粒子与宇宙，下列说法正确的是（　　）
A．宇宙中天体位置不是恒定不变的
B．汤姆生发现了电子，说明原子核是可分的
C．用手捏面包，面包的体积变小了，说明分子间有空隙
D．摩擦起电使物体产生了电子，带上了正、负两种电荷

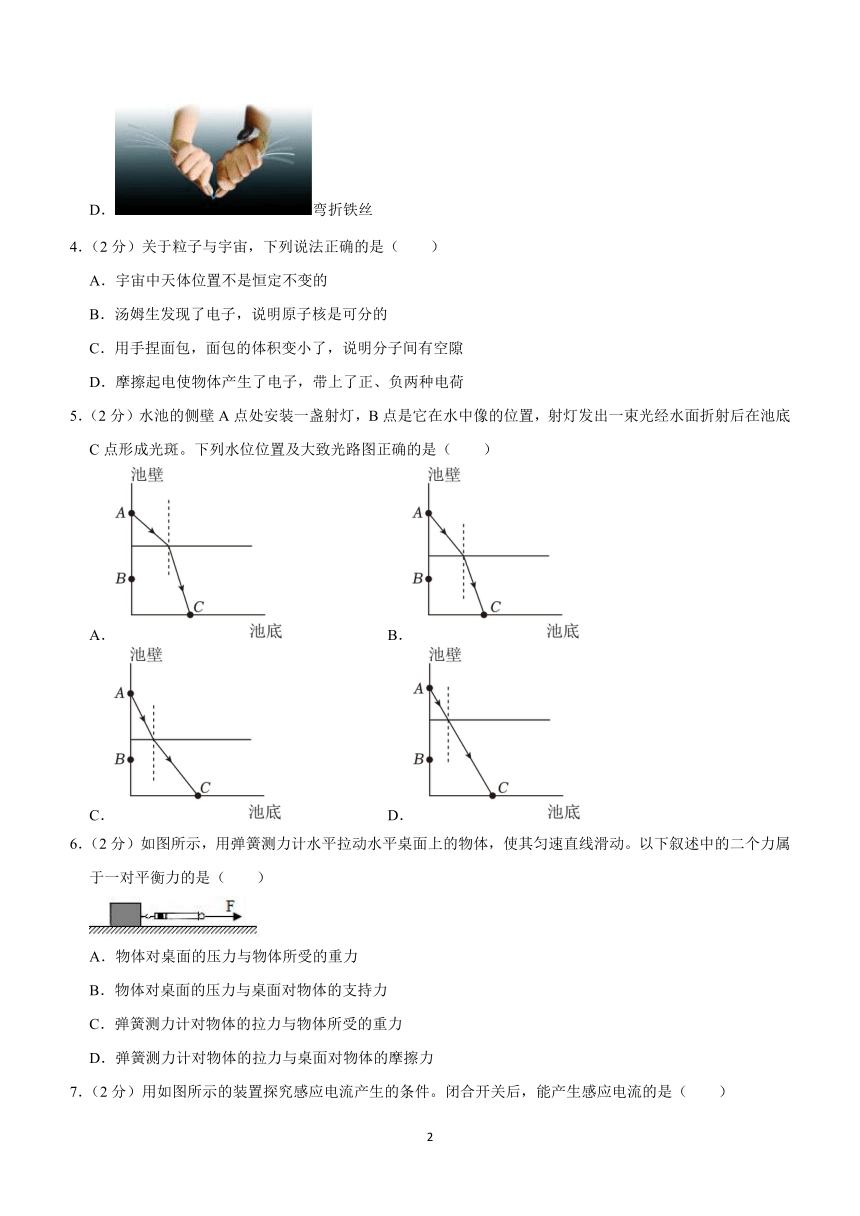

5．（2分）水池的侧壁A点处安装一盏射灯，B点是它在水中像的位置，射灯发出一束光经水面折射后在池底C点形成光斑。下列水位位置及大致光路图正确的是（　　）
A． B．
C． D．
6．（2分）如图所示，用弹簧测力计水平拉动水平桌面上的物体，使其匀速直线滑动。以下叙述中的二个力属于一对平衡力的是（　　）
A．物体对桌面的压力与物体所受的重力
B．物体对桌面的压力与桌面对物体的支持力
C．弹簧测力计对物体的拉力与物体所受的重力
D．弹簧测力计对物体的拉力与桌面对物体的摩擦力

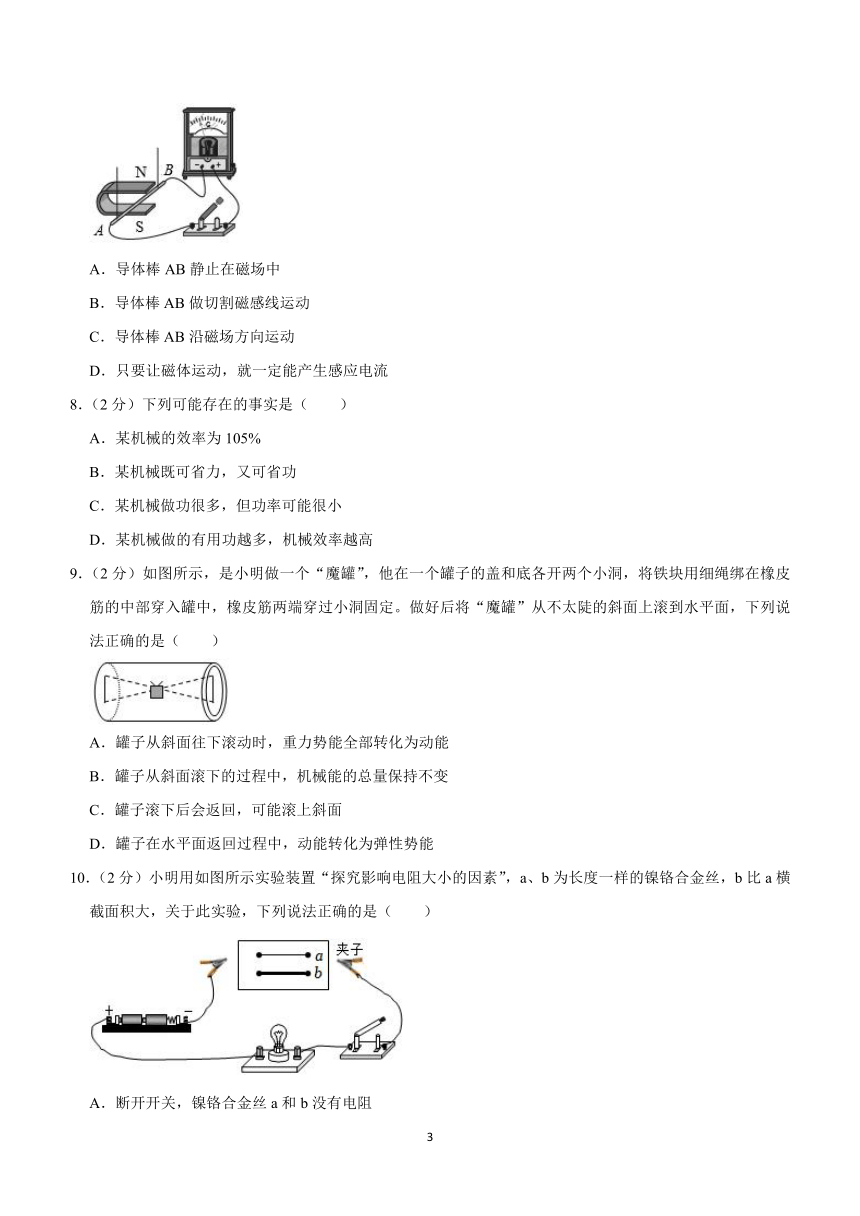

7．（2分）用如图所示的装置探究感应电流产生的条件。闭合开关后，能产生感应电流的是（　　）
A．导体棒AB静止在磁场中
B．导体棒AB做切割磁感线运动
C．导体棒AB沿磁场方向运动
D．只要让磁体运动，就一定能产生感应电流
8．（2分）下列可能存在的事实是（　　）
A．某机械的效率为105%
B．某机械既可省力，又可省功
C．某机械做功很多，但功率可能很小
D．某机械做的有用功越多，机械效率越高
9．（2分）如图所示，是小明做一个“魔罐”，他在一个罐子的盖和底各开两个小洞，将铁块用细绳绑在橡皮筋的中部穿入罐中，橡皮筋两端穿过小洞固定。做好后将“魔罐”从不太陡的斜面上滚到水平面，下列说法正确的是（　　）
A．罐子从斜面往下滚动时，重力势能全部转化为动能
B．罐子从斜面滚下的过程中，机械能的总量保持不变
C．罐子滚下后会返回，可能滚上斜面
D．罐子在水平面返回过程中，动能转化为弹性势能
10．（2分）小明用如图所示实验装置“探究影响电阻大小的因素”，a、b为长度一样的镍铬合金丝，b比a横截面积大，关于此实验，下列说法正确的是（　　）
A．断开开关，镍铬合金丝a和b没有电阻
B．利用此装置能探究导体电阻大小和横截面积的关系
C．为了比较两条合金丝的电阻，可在电路中串联电压表
D．用夹子将a、b接入电路，接入a时小灯泡更亮，原因是a的电阻比b小
二、填空题（本大题共7小题，每空1分，共20分）

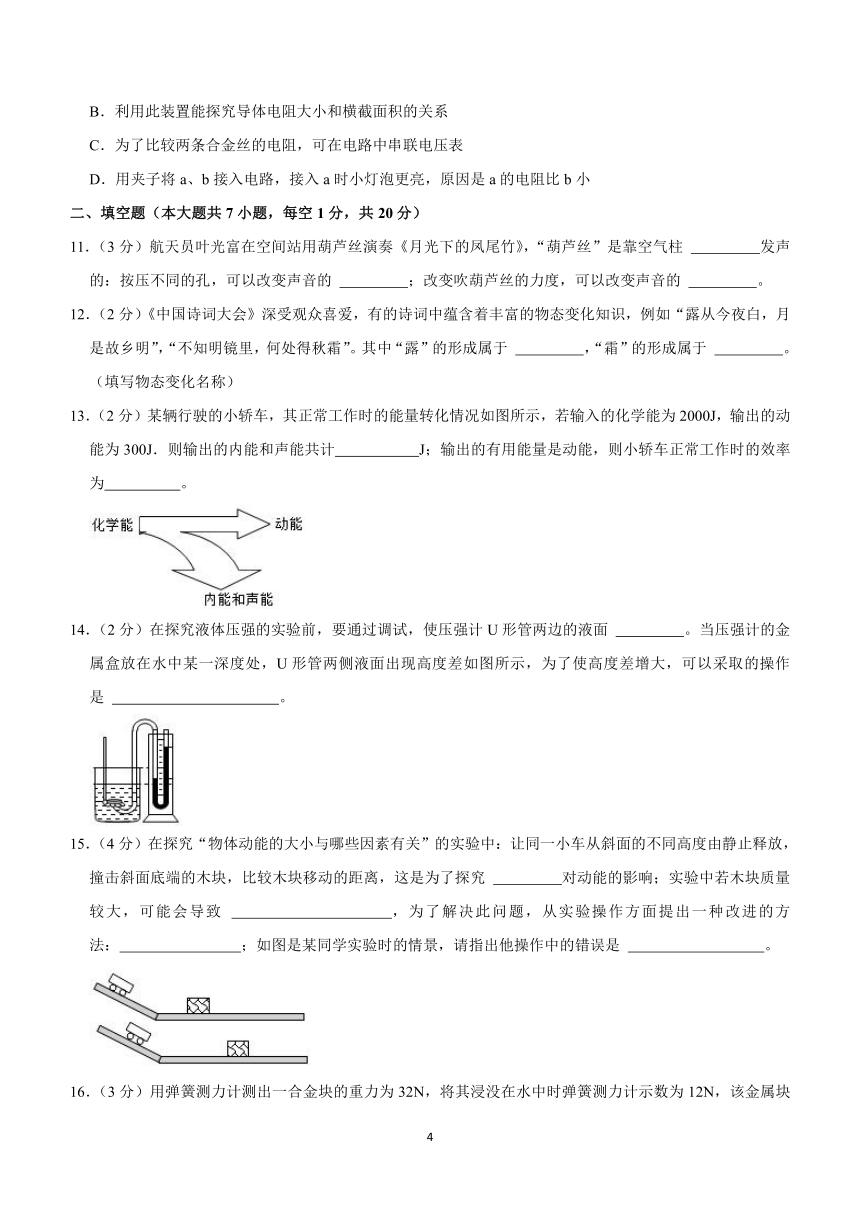

11．（3分）航天员叶光富在空间站用葫芦丝演奏《月光下的凤尾竹》，“葫芦丝”是靠空气柱 　 　发声的：按压不同的孔，可以改变声音的 　 　；改变吹葫芦丝的力度，可以改变声音的 　 　。
12．（2分）《中国诗词大会》深受观众喜爱，有的诗词中蕴含着丰富的物态变化知识，例如“露从今夜白，月是故乡明”，“不知明镜里，何处得秋霜”。其中“露”的形成属于 　 　，“霜”的形成属于 　 　。（填写物态变化名称）
13．（2分）某辆行驶的小轿车，其正常工作时的能量转化情况如图所示，若输入的化学能为2000J，输出的动能为300J．则输出的内能和声能共计　 　J；输出的有用能量是动能，则小轿车正常工作时的效率为　 　。
14．（2分）在探究液体压强的实验前，要通过调试，使压强计U形管两边的液面 　 　。当压强计的金属盒放在水中某一深度处，U形管两侧液面出现高度差如图所示，为了使高度差增大，可以采取的操作是 　 　。
15．（4分）在探究“物体动能的大小与哪些因素有关”的实验中：让同一小车从斜面的不同高度由静止释放，撞击斜面底端的木块，比较木块移动的距离，这是为了探究 　 　对动能的影响；实验中若木块质量较大，可能会导致 　 　，为了解决此问题，从实验操作方面提出一种改进的方法：　 　；如图是某同学实验时的情景，请指出他操作中的错误是 　 　。
16．（3分）用弹簧测力计测出一合金块的重力为32N，将其浸没在水中时弹簧测力计示数为12N，该金属块受到的浮力为 　 　N，金属块的密度为 　 　kg/m3，将其浸没在另一液体中时弹簧测力计为18N，则该液体的密度为 　 　g/cm3。

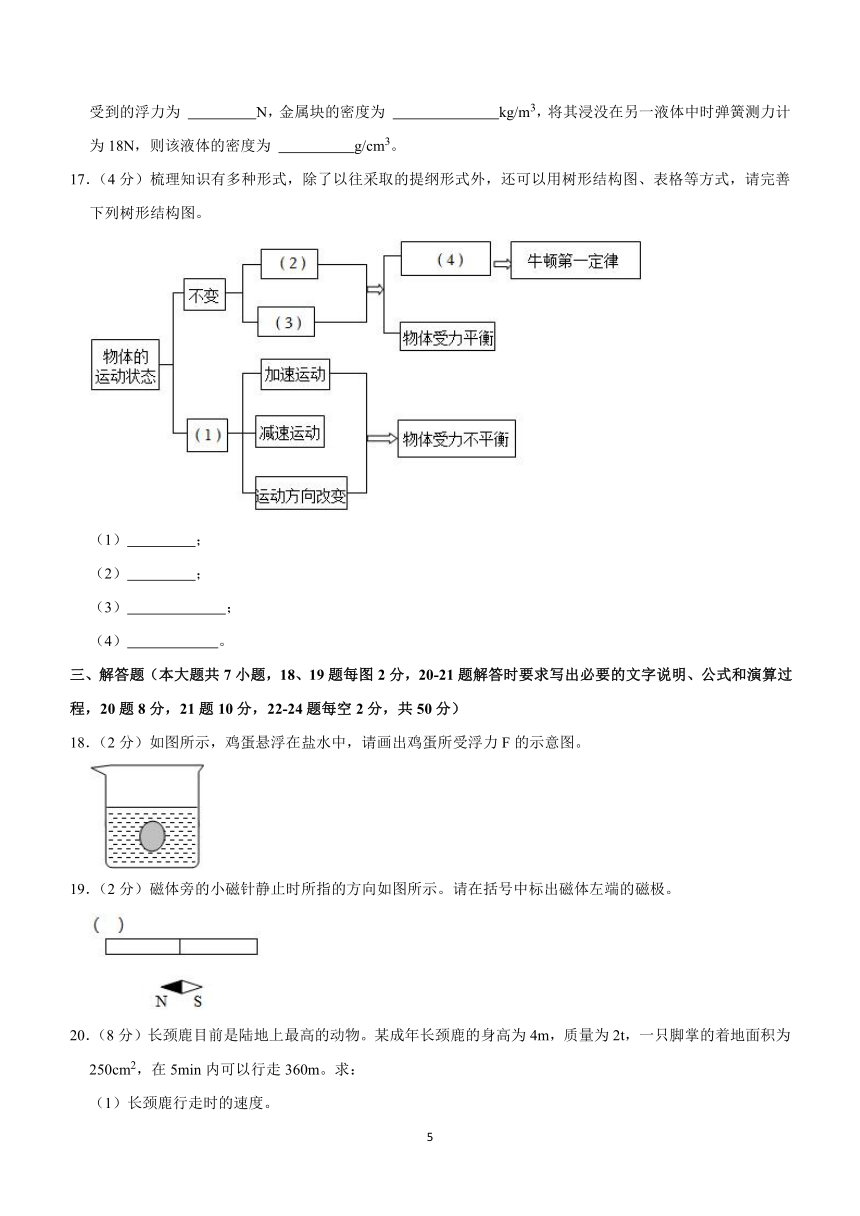

17．（4分）梳理知识有多种形式，除了以往采取的提纲形式外，还可以用树形结构图、表格等方式，请完善下列树形结构图。
（1）　 　；
（2）　 　；
（3）　 　；
（4）　 　。
三、解答题（本大题共7小题，18、19题每图2分，20-21题解答时要求写出必要的文字说明、公式和演算过程，20题8分，21题10分，22-24题每空2分，共50分）
18．（2分）如图所示，鸡蛋悬浮在盐水中，请画出鸡蛋所受浮力F的示意图。
19．（2分）磁体旁的小磁针静止时所指的方向如图所示。请在括号中标出磁体左端的磁极。
20．（8分）长颈鹿目前是陆地上最高的动物。某成年长颈鹿的身高为4m，质量为2t，一只脚掌的着地面积为250cm2，在5min内可以行走360m。求：
（1）长颈鹿行走时的速度。
（2）长颈鹿站立时，对水平地面的压强。
（3）比较长颈鹿行走时和站立时对地面的压强大小关系，并简要说明理由。
21．（10分）某型号的电饭锅的铭牌上标有“220V 1100W”字样，其简化原理图如图所示。它有高温烧煮和焖饭、保温两挡，通过单刀双掷开关S进行调节，R0为电热丝。当电饭锅处于高温烧煮挡时，电路的功率为1100W；当电饭锅处于焖饭、保温挡时，电路的总功率为22W。
（1）电饭锅在高温挡时电路中的电流。
（2）电阻丝R0的阻值。
（3）焖饭、保温10min，电热丝R0产生的热量。
22．（10分）在探究“平面镜成像特点”的实验时，将一块玻璃板竖直立在水平台上，选取两个相同的棋子，先将A棋子放在玻璃板前，进行观察，如图所示，在此实验中：
实验 物距/cm 像距/cm
第一次 3.30 3.95
第二次 5.95 6.50
第三次 8.72 9.35
……
（1）选用玻璃板代替平面镜实验的目的是 　 　，此实验应在 　 　（选填“较暗”或“较亮”）环境中进行。
（2）移动棋子B寻找棋子A的像的位置时，眼睛应该在棋子 　 　（选填“A”或“B”）一侧观察。
（3）为了证明平面镜所成的像是虚像，可采取的操作是 　 　。
（4）经过多次实验，记录数据分析发现像距总是比物距大一些，请从实验器材的选择上分析此现象的可能原因 　 　。
23．（10分）在探究通过导体的电流与电阻的关系的实验中，小明利用以下器材连接电路如图甲所示。器材有：电压为6V的电源、开关、滑动变阻器（20Ω 2A）、电阻箱、电压表、电流表各一个，导线若干。
（1）闭合开关前，先将滑动变阻器的滑片P移到 　 　（选填“A”或“B”）端。
（2）调节电阻箱的阻值为12Ω，闭合开关，移动滑动变阻器的滑片P至某一位置，电流表示数如图乙所示，此电流值为 　 　A。改变电阻箱接入电路的阻值R，调节滑动变阻器，保持 　 　，读出电流表示数I，多次实验，结果如表所示。
实验序号 1 2 3 4 5
电阻箱阻值R/Ω 4 6 8 10 12
电流表示数I/A 0.6 0.4 0.3 0.24
（3）为了寻找普遍规律，小明又进行第6次实验，将电阻箱调至14Ω进行实验，你认为此操作是否可行，请简述其理由 　 　。
（4）若小红想要测量灯泡发光时的电阻，只需要将甲图中的 　 　（选填“电阻箱”或“滑动变阻器”）更换为灯泡即可。正确连接电路，闭合开关后，发现小灯泡不亮，接下来最合理的操作是 　 　。（选填“调节滑动变阻器”或“观察电流表示数是否为零”）
24．（8分）阅读短文，回答问题。
汽车制造商多年来一直致力于开发更好的发动机和驱动系统，目标是在不增加成本的情况下提高效率、降低废气排放。电动汽车是解决方案之一。虽然电动机基本上不排放尾气，但是存在续航里程有限、蓄电池过重、充电成本高、充电时间长等问题。因此，制造商推出了包含电动机和汽油发动机的混合动力系统。这种混合系统是如何一起工作？
在市区，当汽车从停止或低速开始加速时，使用电动机驱动汽车，避免低速下汽油发动机因效率不高而产生大量废气。这时，不必安装大型汽油发动机就能得到较好的加速性能，甚至可以关闭汽油发动机。在高速公路上行驶时，如果需要更快的速度，可以使用汽油发动机与电动机共同提供驱动力。当不需要汽油发动机全功率驱动汽车时，就被用来驱动发电机产生电能，为电池充电。当汽车下坡或者刹车时，反向运行电动机也可以产生电能。采用这种方法，就可以重新获得能量并将能量存储到电池中，否则会丢失低品位热量。
（1）当汽车从停止或低速开始加速时，使用电动机驱动汽车的目的是 　 　。
（2）混合动力汽车相对于全电动汽车的优点是 　 　。
（3）图2是混合动力汽车的构造和能量流动状况图，请在①处填写相应的构造，在②处虚线框内画出能量流动箭头。
2024年江苏省连云港市东海县中考物理二模试卷
参考答案与试题解析
一、选择题（本大题共10小题，每小题2分，共20分，每小题的四个选项中只有一个符合题意）
1．（2分）“估计”是生活中对一些事物有大概认识的一种方法，下列相关物理量的估计符合实际的是（　　）
A．一个中学生的质量是0.56t
B．对人体适宜的气温是35℃左右
C．一个中学生的身高是1.58dm
D．一个中学生百米短跑的时间是14.6s
【解答】解：A、一个中学生的质量约为50kg，0.56t＝560kg，故A不符合实际；
B、对人体适宜的气温是25℃左右，故B不符合实际；
C、一个中学生的身高约为1.58m，故C不符合实际；
D、一个中学生百米短跑的时间约15s，故D符合实际。
故选：D。
2．（2分）2022年2月15日下午，中国选手苏翊鸣在北京冬奥会单板滑雪男子大跳台决赛中夺冠。比赛中，他在空中向前运动，如图所示，若认为苏翊鸣是静止的，所选的参照物是（　　）
A．场地的跳台 B．现场的观众
C．自己的头盔 D．天上的云朵
【解答】解：苏翊鸣在空中向前运动时，以场地的跳台、现场的观众和天上的云朵为参照物，苏翊鸣的位置都发生变化，是运动的，故ABD错误；以苏翊鸣自己的头盔为参照物，苏翊鸣的位置没有发生变化，是静止的，故C正确。
故选：C。
3．（2分）下列事例中，属于通过热传递的方式改变物体内能的是（　　）
A．搓手取暖
B．煤炉烧水
C．钻木取火
D．弯折铁丝
【解答】解：A、搓手取暖，机械能转化为手的内能，是通过做功的方式改变物体的内能，故A错误；
B、煤炉烧水，水吸收热量，内能增大，通过热传递的方式改变物体的内能，故B正确；
C、钻木取火，是摩擦生热，属于做功改变物体内能，故C错误；
D、弯折铁丝，机械能转化为内能，是通过做功的方式改变物体的内能，故D错误。
故选：B。
4．（2分）关于粒子与宇宙，下列说法正确的是（　　）
A．宇宙中天体位置不是恒定不变的
B．汤姆生发现了电子，说明原子核是可分的
C．用手捏面包，面包的体积变小了，说明分子间有空隙
D．摩擦起电使物体产生了电子，带上了正、负两种电荷
【解答】解：A、研究表明，宇宙中天体间的距离在不断增大，这是天体运动的结果，即宇宙中天体位置不是恒定不变的，故A正确；
B、汤姆生发现了电子，证明了原子是可分的，故B错误；
C、面包被捏后体积变小，是因为面包中有许多空洞的地方，并不能说明分子之间有空隙，故C错误；
D、摩擦起电的实质是电荷的转移，在这个过程中，电子、质子的多少并不会发生改变，故D错误。
故选：A。
5．（2分）水池的侧壁A点处安装一盏射灯，B点是它在水中像的位置，射灯发出一束光经水面折射后在池底C点形成光斑。下列水位位置及大致光路图正确的是（　　）
A． B．
C． D．
【解答】解：B点是A在水中像的位置，根据平面镜成像的特点可知，A和B关于水面是对称的，线段AB的中垂线为水面的位置；
A发出的一束光经水面折射后会靠近法线，所以折射点在AC连线的右侧，如图所示：
故A正确，BCD错误。
故选：A。
6．（2分）如图所示，用弹簧测力计水平拉动水平桌面上的物体，使其匀速直线滑动。以下叙述中的二个力属于一对平衡力的是（　　）
A．物体对桌面的压力与物体所受的重力
B．物体对桌面的压力与桌面对物体的支持力
C．弹簧测力计对物体的拉力与物体所受的重力
D．弹簧测力计对物体的拉力与桌面对物体的摩擦力
【解答】解：
A．物体对桌面的压力与物体所受的重力，这两个力方向都是竖直向下，不是一对平衡力，故A错误；
B．物体对桌面的压力作用在桌面上，桌面对物体的支持力作用在物体上，作用点不在同一个物体上，是一对相互作用力，故B错误；
C．弹簧测力计对物体的拉力方向是水平向右，物体所受的重力方向是竖直向下，两个力不是作用在同一条直线上，不是一对平衡力，故C错误；
D．弹簧测力计对物体的拉力与桌面对物体的摩擦力，这两个力的大小相等、方向相反、作用在同一物体上、作用在一条直线上，是一对平衡力，故D正确。
故选：D。
7．（2分）用如图所示的装置探究感应电流产生的条件。闭合开关后，能产生感应电流的是（　　）
A．导体棒AB静止在磁场中
B．导体棒AB做切割磁感线运动
C．导体棒AB沿磁场方向运动
D．只要让磁体运动，就一定能产生感应电流
【解答】解：
A、导体棒AB静止在磁场中，没有做切割磁感线运动，不会产生感应电流，故A错误；
B、闭合开关后，导体棒AB做切割磁感线运动，则会产生感应电流，故B正确；
C、导体棒AB沿磁场方向运动，没有做切割磁感线运动，不会产生感应电流，故C错误；
D、只要让磁体运动，若磁体沿竖直方向运动时，此时导体相对于磁体没有做切割磁感线运动，不会产生感应电流，故D错误。
故选：B。
8．（2分）下列可能存在的事实是（　　）
A．某机械的效率为105%
B．某机械既可省力，又可省功
C．某机械做功很多，但功率可能很小
D．某机械做的有用功越多，机械效率越高
【解答】解：
A、机械效率不可能大于1，故A不符合事实；
B、某种机械可省力，但不可能省功，故B不符合事实；
C、功率表示做功的快慢，是用比值法定义的，与做功的大小无关，故C符合事实；
D、机械做的有用功越多，而机械做的总功大小未知，则机械效率大小无法比较，故D不符合事实；
故选：C。
9．（2分）如图所示，是小明做一个“魔罐”，他在一个罐子的盖和底各开两个小洞，将铁块用细绳绑在橡皮筋的中部穿入罐中，橡皮筋两端穿过小洞固定。做好后将“魔罐”从不太陡的斜面上滚到水平面，下列说法正确的是（　　）
A．罐子从斜面往下滚动时，重力势能全部转化为动能
B．罐子从斜面滚下的过程中，机械能的总量保持不变
C．罐子滚下后会返回，可能滚上斜面
D．罐子在水平面返回过程中，动能转化为弹性势能
【解答】解：AB、罐子从不太陡的斜面上滚下，罐子的高度减小，重力势能减小，速度变大，动能变大，同时橡皮筋发生弹性形变，弹性势能变大，在运动过程中，由于存在摩擦力，一部分机械能会转化为内能，机械能减小，即重力势能转化为动能、弹性势能、内能，故AB错误；
C、罐子滚下后，由于橡皮筋具有弹性势能，橡皮筋的弹性势能会转化为罐子的动能，使的罐子沿斜面向上运动，所以可能滚上斜面，故C正确；
D、罐子在水平面返回过程中，弹性势能转化为动能，故D错误。
故选：C。
10．（2分）小明用如图所示实验装置“探究影响电阻大小的因素”，a、b为长度一样的镍铬合金丝，b比a横截面积大，关于此实验，下列说法正确的是（　　）
A．断开开关，镍铬合金丝a和b没有电阻
B．利用此装置能探究导体电阻大小和横截面积的关系
C．为了比较两条合金丝的电阻，可在电路中串联电压表
D．用夹子将a、b接入电路，接入a时小灯泡更亮，原因是a的电阻比b小
【解答】解：
A、导体的电阻大小与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过导体的电流无关，所以断开开关，镍铬合金丝a和b仍然有电阻，故A错误；
B、利用此装置中的一根电阻丝，长度相同，横截面积不同，也可以探究导体电阻大小和横截面积的关系，故B正确；
C、为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小，故C错误；
D、a、b为长度一样的镍铬合金丝，a比b细，所以a的电阻大于b的电阻，故D错误。
故选：B。
二、填空题（本大题共7小题，每空1分，共20分）
11．（3分）航天员叶光富在空间站用葫芦丝演奏《月光下的凤尾竹》，“葫芦丝”是靠空气柱 　振动　发声的：按压不同的孔，可以改变声音的 　音调　；改变吹葫芦丝的力度，可以改变声音的 　响度　。
【解答】解：吹葫芦丝时是靠空气柱振动发声的；按不同的孔，可以改变空气柱的长度，从而改变空气柱振动的频率，从而改变声音的音调；吹葫芦丝时，用力越大，空气柱振动的幅度越大，响度越大。
故答案为：振动；音调；响度。
12．（2分）《中国诗词大会》深受观众喜爱，有的诗词中蕴含着丰富的物态变化知识，例如“露从今夜白，月是故乡明”，“不知明镜里，何处得秋霜”。其中“露”的形成属于 　液化　，“霜”的形成属于 　凝华　。（填写物态变化名称）
【解答】解：露是水蒸气液化形成的小液滴，属于液化，霜是水蒸气遇冷直接变成小冰晶，属于凝华。
故答案为：液化；凝华。
13．（2分）某辆行驶的小轿车，其正常工作时的能量转化情况如图所示，若输入的化学能为2000J，输出的动能为300J．则输出的内能和声能共计　1700　J；输出的有用能量是动能，则小轿车正常工作时的效率为　15%　。
【解答】解：
（1）由图知，输入的化学能E＝2000J，输出的动能E1＝300J
输出的内能和声能：
E2＝E﹣E1＝2000J﹣300J＝1700J；
（2）小轿车正常工作时的效率：
η＝＝×100%＝15%。
故答案为：1700；15%。
14．（2分）在探究液体压强的实验前，要通过调试，使压强计U形管两边的液面 　相平　。当压强计的金属盒放在水中某一深度处，U形管两侧液面出现高度差如图所示，为了使高度差增大，可以采取的操作是 　①将金属盒浸入液体的深度变大；②在水中加入食盐，食盐溶解后，深度相同，食盐的密度大于水的密度，压强变大　。
【解答】解：（1）为了实验时能通过U形管两边的液面高度差，准确判断液体压强的大小，实验前要通过调试，使压强计U形管两边的液面相平；
（2）①将金属盒向下动，则浸入液体的深度变大，由液体压强的特点可知，此时压强变大，压强计U形管两边液面的高度差变大；
②在水中加入食盐，食盐溶解后，深度相同，食盐的密度大于水的密度，压强变大。
故答案为：（1）相平；（2）①将金属盒浸入液体的深度变大；②在水中加入食盐，食盐溶解后，深度相同，食盐的密度大于水的密度，压强变大。
15．（4分）在探究“物体动能的大小与哪些因素有关”的实验中：让同一小车从斜面的不同高度由静止释放，撞击斜面底端的木块，比较木块移动的距离，这是为了探究 　速度　对动能的影响；实验中若木块质量较大，可能会导致 　被撞击后移动的距离较小　，为了解决此问题，从实验操作方面提出一种改进的方法：　增大小车滚下的高度　；如图是某同学实验时的情景，请指出他操作中的错误是 　没有控制木块的位置相同　。
【解答】解：让同一小车从斜面的不同高度由静止释放，小车的质量不变，高度不同，到达水平面时的速度不同，这是为了探究速度对动能的影响；
实验中若木块质量较大，对地面的压力较大，受到的摩擦力就越大，所以被撞击后移动的距离较小；为确保实验有较明显的现象，应增大小车的动能，可以增大小车滚下的高度；
由图可知，质量相同的小车从斜面的不同高度滚下时，没有控制木块的位置相同，撞击前在水平面上由于摩擦力阻力会改变速度大小，所以无法完成实验探究。
故答案为：速度；被撞击后移动的距离较小；增大小车滚下的高度；没有控制木块的位置相同。
16．（3分）用弹簧测力计测出一合金块的重力为32N，将其浸没在水中时弹簧测力计示数为12N，该金属块受到的浮力为 　20　N，金属块的密度为 　1.6×103　kg/m3，将其浸没在另一液体中时弹簧测力计为18N，则该液体的密度为 　0.7　g/cm3。
【解答】解：（1）根据称重法可知，该金属块完全浸没在水中时受到的浮力：F浮＝G﹣F示＝32N﹣12N＝20N；
（2）金属块浸没在水中时，排开水的体积等于金属块的体积，
由F浮＝ρ液gV排可知，金属块的体积V＝V排＝＝＝2×10﹣3m3；
由G＝mg可知，金属块的质量：m＝＝＝3.2kg，
金属块的密度：ρ＝＝＝1.6×103kg/m3；
（3）根据称重法可知，金属块浸没在另一液体中受到的浮力：F浮′＝G﹣F示′＝32N﹣18N＝14N，
金属块浸没另一液体中时，排开液体的体积V排′＝V＝2×10﹣3m3，
由F浮＝ρ液gV排可知，另一液体的密度：ρ液＝＝＝0.7×103kg/m3＝0.7g/cm3。
故答案为：20；1.6×103；0.7。
17．（4分）梳理知识有多种形式，除了以往采取的提纲形式外，还可以用树形结构图、表格等方式，请完善下列树形结构图。
（1）　改变　；
（2）　静止　；
（3）　匀速直线运动　；
（4）　物体不受力　。
【解答】解：（1）物体的运动状态可能改变，可能不改变；
（2）（3）物体运动状态不变包括静止和匀速直线运动；
（4）物体不受力，运动状态不变。
故答案为：（1）改变；（2）静止；（3）匀速直线运动；（4）物体不受力。
三、解答题（本大题共7小题，18、19题每图2分，20-21题解答时要求写出必要的文字说明、公式和演算过程，20题8分，21题10分，22-24题每空2分，共50分）
18．（2分）如图所示，鸡蛋悬浮在盐水中，请画出鸡蛋所受浮力F的示意图。
【解答】解：鸡蛋所受浮力的方向是竖直向上的，从重心开始竖直向上画一条带箭头的线段表示出浮力，并标出符号F；
如下图所示：
19．（2分）磁体旁的小磁针静止时所指的方向如图所示。请在括号中标出磁体左端的磁极。
【解答】解：同种电荷相互排斥、异种电荷相互吸引，图磁体的左侧为S极、右侧为N极；如图所示：
20．（8分）长颈鹿目前是陆地上最高的动物。某成年长颈鹿的身高为4m，质量为2t，一只脚掌的着地面积为250cm2，在5min内可以行走360m。求：
（1）长颈鹿行走时的速度。
（2）长颈鹿站立时，对水平地面的压强。
（3）比较长颈鹿行走时和站立时对地面的压强大小关系，并简要说明理由。
【解答】解：（1）长颈鹿行走时的速度：v＝＝＝1.2m/s；
（2）长颈鹿站立时，对水平地面产生的压力：F＝G＝mg＝2×103kg×10N/kg＝2×104N，
对水平地面的压强：p＝＝＝2×105Pa；
（3）长颈鹿奔跑时，两只脚掌与地面接触，受力面积变小，对地面的压力仍等于自身的重力，即压力不变，由p＝可知它对地面的压强变大，即长颈鹿行走时对地面的压强大于站立时对地面的压强。
答：（1）长颈鹿行走时的速度为1.2m/s；
（2）长颈鹿站立时，对水平地面的压强是2×105Pa；
（3）长颈鹿奔跑时，两只脚掌与地面接触，受力面积变小，对地面的压力仍等于自身的重力，即压力不变，由p＝可知它对地面的压强变大，即长颈鹿行走时对地面的压强大于站立时对地面的压强。
21．（10分）某型号的电饭锅的铭牌上标有“220V 1100W”字样，其简化原理图如图所示。它有高温烧煮和焖饭、保温两挡，通过单刀双掷开关S进行调节，R0为电热丝。当电饭锅处于高温烧煮挡时，电路的功率为1100W；当电饭锅处于焖饭、保温挡时，电路的总功率为22W。
（1）电饭锅在高温挡时电路中的电流。
（2）电阻丝R0的阻值。
（3）焖饭、保温10min，电热丝R0产生的热量。
【解答】解：（1）由P＝可知，在电压U一定时，电阻R越小，电功率越大，由电路图可知，S应接2触点时，电路电阻最小，此时电饭煲功率最大，电饭煲在高温烧煮挡。
由题意高温烧煮时功率为1100W，电饭锅在高温挡时电路中的电流＝5A；
（2）由P＝得：电阻R0＝＝＝44Ω；
（3）电饭煲保温时电流为I保温＝＝＝0.1A，
保温电热丝R0消耗的电能：
W＝I保温2R0t＝（0.1A）2×44Ω×10×60s＝264J。
答：（1）电饭锅在高温挡时电路中的电流为5A。
（2）电热丝R0的阻值为44Ω。
（3）保温10min，电热丝R0消耗的电能为264J。
22．（10分）在探究“平面镜成像特点”的实验时，将一块玻璃板竖直立在水平台上，选取两个相同的棋子，先将A棋子放在玻璃板前，进行观察，如图所示，在此实验中：
实验 物距/cm 像距/cm
第一次 3.30 3.95
第二次 5.95 6.50
第三次 8.72 9.35
……
（1）选用玻璃板代替平面镜实验的目的是 　便于确定像的位置　，此实验应在 　较亮　（选填“较暗”或“较亮”）环境中进行。
（2）移动棋子B寻找棋子A的像的位置时，眼睛应该在棋子 　A　（选填“A”或“B”）一侧观察。
（3）为了证明平面镜所成的像是虚像，可采取的操作是 　在像的地方放一张白纸　。
（4）经过多次实验，记录数据分析发现像距总是比物距大一些，请从实验器材的选择上分析此现象的可能原因 　玻璃板太厚造成的　。
【解答】解：（1）实验中用透明的玻璃板代替平面镜，在物体的一侧能看到物体的像，同时透过玻璃板也能观察到代替物体的另一个物体，便于确定像的位置。在比较明亮的环境中使棋子变亮，反射光线更强，像更清晰；
（2）由于平面镜成的是虚像，所以在寻找棋子A的像的位置时，人眼应在棋子A这一侧观察；
（3）在像的地方放一张白纸，白纸只能承接实像，不能承接虚像，因为平明镜成的像是虚像，所以棋子的像不会出现在白纸上；
（4）像距总是比物距大一些，是由玻璃板太厚造成的。
故答案为：（1）便于确定像的位置；较亮；（2）A；（3）在像的地方放一张白纸；（4）玻璃板太厚造成的。
23．（10分）在探究通过导体的电流与电阻的关系的实验中，小明利用以下器材连接电路如图甲所示。器材有：电压为6V的电源、开关、滑动变阻器（20Ω 2A）、电阻箱、电压表、电流表各一个，导线若干。
（1）闭合开关前，先将滑动变阻器的滑片P移到 　B　（选填“A”或“B”）端。
（2）调节电阻箱的阻值为12Ω，闭合开关，移动滑动变阻器的滑片P至某一位置，电流表示数如图乙所示，此电流值为 　0.2　A。改变电阻箱接入电路的阻值R，调节滑动变阻器，保持 　电压表的示数为2.4V　，读出电流表示数I，多次实验，结果如表所示。
实验序号 1 2 3 4 5
电阻箱阻值R/Ω 4 6 8 10 12
电流表示数I/A 0.6 0.4 0.3 0.24
（3）为了寻找普遍规律，小明又进行第6次实验，将电阻箱调至14Ω进行实验，你认为此操作是否可行，请简述其理由 　滑动变阻器最大电阻过小　。
（4）若小红想要测量灯泡发光时的电阻，只需要将甲图中的 　电阻箱　（选填“电阻箱”或“滑动变阻器”）更换为灯泡即可。正确连接电路，闭合开关后，发现小灯泡不亮，接下来最合理的操作是 　观察电流表示数是否为零　。（选填“调节滑动变阻器”或“观察电流表示数是否为零”）
【解答】解：（1）为了保护电路，闭合开关前，应先将滑动变阻器的滑片P移到最大阻值处的B端；
（2）由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.2A；探究电流与电阻关系，必须控制电压不变，保持不变的电压为U＝IR＝0.2A×12Ω＝2.4V，改变电阻箱接入电路的阻值R，调节滑动变阻器，保持电压表的示数为2.4V；
（3）保持不变的电压为2.4V，则滑动变阻器的电压为U'＝U﹣UR＝6V﹣2.4V＝3.6V不变，根据串联分压规律，电压之比等于电阻之比，滑动变阻器的蒂娜元是定值电阻的1.5倍，滑动变阻器的阻值是定值电阻的1.5倍，当将电阻箱调至14Ω进行实验，滑动变阻器的电阻应该为R＝1.5R大＝1.5×14Ω＝21Ω＞20Ω，滑动变阻器不能满足实验要求，故不可行；
（4）要测量灯泡发光时的电阻，只需要将甲图中的电阻箱更换为灯泡，保证电压表可以测量灯泡的电压即可。正确连接电路，闭合开关后，发现小灯泡不亮，可能是灯泡的电流过小，接下来最合理的操作是观察电流表示数是否为零，判断电路是否有故障。
故答案为：（1）B；（2）0.2；电压表的示数为2.4V；（3）滑动变阻器最大电阻过小；（4）电阻箱；调节滑动变阻器。
24．（8分）阅读短文，回答问题。
汽车制造商多年来一直致力于开发更好的发动机和驱动系统，目标是在不增加成本的情况下提高效率、降低废气排放。电动汽车是解决方案之一。虽然电动机基本上不排放尾气，但是存在续航里程有限、蓄电池过重、充电成本高、充电时间长等问题。因此，制造商推出了包含电动机和汽油发动机的混合动力系统。这种混合系统是如何一起工作？
在市区，当汽车从停止或低速开始加速时，使用电动机驱动汽车，避免低速下汽油发动机因效率不高而产生大量废气。这时，不必安装大型汽油发动机就能得到较好的加速性能，甚至可以关闭汽油发动机。在高速公路上行驶时，如果需要更快的速度，可以使用汽油发动机与电动机共同提供驱动力。当不需要汽油发动机全功率驱动汽车时，就被用来驱动发电机产生电能，为电池充电。当汽车下坡或者刹车时，反向运行电动机也可以产生电能。采用这种方法，就可以重新获得能量并将能量存储到电池中，否则会丢失低品位热量。
（1）当汽车从停止或低速开始加速时，使用电动机驱动汽车的目的是 　避免低速下汽油发动机因效率不高而产生大量废气和能得到较好的加速性能　。
（2）混合动力汽车相对于全电动汽车的优点是 　环保和续航里程长　。
（3）图2是混合动力汽车的构造和能量流动状况图，请在①处填写相应的构造，在②处虚线框内画出能量流动箭头。
【解答】解：（1）当汽车从停止或低速开始加速时，使用电动机驱动汽车的目的是避免低速下汽油发动机因效率不高而产生大量废气和能得到较好的加速性能；
（2）电动机和汽油发动机的混合动力系统即环保和续航里程长；
（3）电动机需要电源为它提供能源，因此①处为电池组，②处为电能转化为机械能即箭头向下。
答：（1）避免低速下汽油发动机因效率不高而产生大量废气和能得到较好的加速性能；
（2）环保和续航里程长；
（3）①处为电池组，②处为电能转化为机械能即箭头向下。
