课题 13.5 家庭电路
北师版 九年级物理全一册
制作 高文超
教学目标
1.物理观念：
（1）了解家庭电路的组成。
（2）了解火线和零线。
（3）熔丝和家用电器的保护。
2.科学思维：
通过观察，了解家庭电路的组成；熔丝对家庭电路起到保护作用。
教学目标

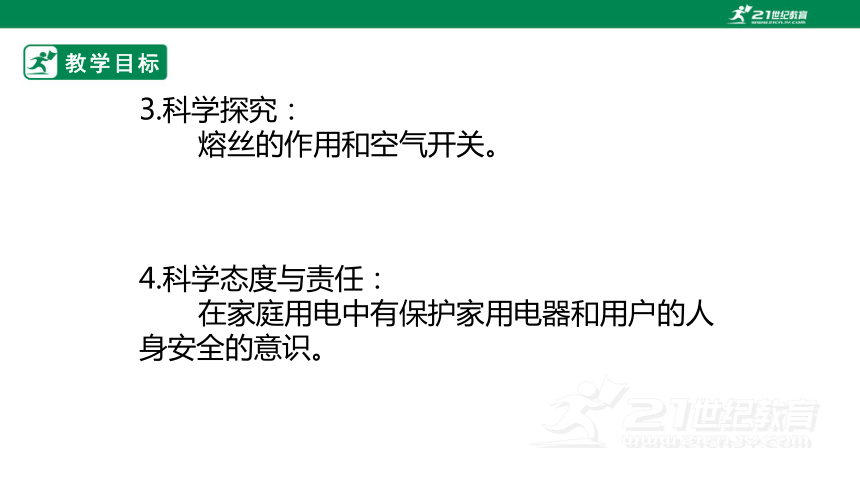

3.科学探究：
熔丝的作用和空气开关。
4.科学态度与责任：
在家庭用电中有保护家用电器和用户的人身安全的意识。
教学目标
教学重点
家庭电路的组成；熔丝的作用。
教学难点
熔丝的作用。
新知导入
你见过家庭电路的安装的过程吗？家庭电路由哪些部分组成的？
新知导入
你见过家庭电路的安装的过程吗？家庭电路由哪些部分组成的？
新知导入
你见过家庭电路的安装的过程吗？家庭电路由哪些部分组成的？
新知导入
你见过家庭电路的安装的过程吗？家庭电路由哪些部分组成的？
新知导入
你见过家庭电路的安装的过程吗？家庭电路由哪些部分组成的？
N
L
照明 插座 电热器 备用电器
新知讲解
一、家庭电路的组成
家庭电路是最常见、最基本的实用电路。如图所示是常见的家庭电路图，它由进户线、电能表、总开关、保护设备、用电器和导线等组成。
新知讲解
一、家庭电路的组成
观察与思考
观察电能表、总开关、用户保险(熔断器)、用电器和插座安装的先后顺序。思考一下它们为什么要按这个顺序安装，其各自的功能是什么。
新知讲解
一、家庭电路的组成
进户线由户外低压输电线上引来，其中一根叫零线，另一根叫火线。正常情况下零线与大地间没有电压，火线与零线之间有220 V电压。为了安全，有的家用电器所用的三孔插座还要加接一根地线。
新知讲解
一、家庭电路的组成
电能表安装在进户线之后，用来度量家庭所消耗的电能的多少。
总开关(闸刀开关)安装在电能表后，用以控制整个家庭电路。总开关及保险设备内都装有熔丝(俗称保险丝)，以确保用电安全。
新知讲解
一、家庭电路的组成
现在的建筑中，在电能表后安装空气开关(如图所示)，以代替闸刀开关和熔丝。当线路中一旦出现电流过大的情况，空气开关立即自动断开，保证用电安全。
新知讲解
一、家庭电路的组成
电灯和插座都并联在由火线和零线组成的电源上，每一只电灯一般都由一个开关控制，开关串接在火线与电灯之间。
新知讲解
一、家庭电路的组成
电能表上有一个表示电压的参数，由于我国家庭中使用的电压都是220 V,所以家用电能表应使用标有“220 V”的电能表。电能表的表盘上还有一个表示电流的参数，例如在型号为DD14型的电能表表盘上印有“10(20)A”字样，这表明该电能表的基本电流是10A，额定最大电流是20A。
新知讲解
一、家庭电路的组成
电能表的基本电流是确定电能表有关特性的电流值，而额定最大电流是电能表能满足国家标准规定的准确度的最大电流值。这说明电能表作为测量电能的仪表，具有一定的使用范围。
新知讲解
二、熔丝的作用
由于用电器都是并联在家庭电路中的，所以用电器越多，电路中的总电流越大。而电路中的导线都有其允许通过的最大电流，如果超过了这个最大值，导线就会因过热而烧坏，甚至引起火灾。
为了避免这种事故发生，人们在电路中串联熔丝。当有过大的电流通过时，熔丝由于发热而迅速熔断，自动切断电路，从而起到保护作用。
新知讲解
二、熔丝的作用
为了避免这种事故发生，人们在电路中串联熔丝。当有过大的电流通过时，熔丝由于发热而迅速熔断，自动切断电路，从而起到保护作用。
新知讲解
你知道吗
熔丝一般用熔点较低的铅锑合金制成，它是安全用电的“监护者”，由爱迪生在1880年发明。
新知讲解
二、熔丝的作用
熔丝的规格常用它的额定电流表示，当通过它的电流小于或等于额定电流时，熔丝能正常通电；如果电流超过它的额定电流达到它的熔断电流，它就迅速熔断。常用的熔丝中铅不少于98%，锑占0.3%~1.5%，杂质不多于1.5%。下表列出了常用熔丝的额定电流和熔断电流值。
新知讲解
二、熔丝的作用
常用熔丝的规格
新知讲解
二、熔丝的作用
熔丝装进特制的瓷盒，就成了熔断器(图甲)。闸刀开关的下方一般也装有熔丝(图乙)。选用熔丝时，应该使它的额定电流等于或稍大于电路最大的正常工作电流。
新知讲解
二、熔丝的作用
熔丝装进特制的瓷盒，就成了熔断器(图甲)。闸刀开关的下方一般也装有熔丝(图乙)。选用熔丝时，应该使它的额定电流等于或稍大于电路最大的正常工作电流。
新知讲解
二、熔丝的作用
从20世纪80年代后期至今，我国家庭配电线路有了很大的变化，闸刀开关和用户保险(熔丝)被低压断路器(空气开关)和漏电保护器所替代，当电路中电流过大或发生漏电事故时,大或发生漏电事故时，会自动切断电路，保障用户人身和财产安全。
新知讲解
二、熔丝的作用
科学窗
有漏电保护装置的空气开关(如图)通常接在电能表后。当电路中电流过大或有漏电时，它会自动断开，切断电路。排除电路中的故障后，用手重新闭合开关就可以了。
新知讲解
二、熔丝的作用
科学窗
空气开关和熔断器相比，具有使用方便、无污染等优点。
课堂练习
1.下列说法不正确的是（ ）
A. 家庭电路由进户线、电能表、总开关、保护设备、用电器和导线组成
B. 进户线一根叫零线，另一根叫火线
C. 正常情况下火线与大地间没有电压
D. 火线与零线之间有220V电压
C
课堂练习
2.下列说法不正确的是（ ）
A.电能表安装在进户线后，用来测量家庭所消耗的电能
B.总开关安装在电能表后，用来控制整个家庭电路
C.现在的建筑中，在电能表后安装空气开关
D.当线路中一旦出现电流过小的情况，空气开关立即自动断开
D
课堂练习
3.关于熔丝说法错误的是 ( )
A.在电路中串联熔丝
B.当有过大的电流通过熔丝时，熔丝由于发热而熔断，自动切断电路
C.熔丝一般用熔点较大的铅锑合金制成
D.选用熔丝时，应该使它的额定电流等于或稍大于电路最大的正常工作电流
C
课堂练习
4.在家庭电路中，若保险丝被烧断，则可能的原因是( )。
A.开关中的两个线头相碰
B.插头中的两个线头相碰
C.电路中增加了小功率的用电器
D.户外输电线绝缘皮损坏
B
课堂练习
5.关于家庭电路说法正确的是（ ）
A. 有漏电保护装置的空气开关通常接在电能表前
B.当电路中电流过大火发生漏电事故时，空气开关自动切断电路，保护用户人身和财产安全
C.空气开关断开后，用手重新闭合开关就可以
D.熔丝与空气开关相比，具有使用方便、无污染等优点
B
课堂总结
1. 家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成。
电能表显示消耗的电能；保险装置当电流过大时自动切断电路，对用电器起保护作用；总开关切断电路，安全检修。
2.火线L、零线N。零线与火线间电压是220V。
3.三线插头的第三根线E和用电器的金属外壳相连，如果用电器外壳和电源火线间绝缘损坏，不会对人体造成伤害。如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器迅速切断电流。
板书设计
1. 家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成。
电能表显示消耗的电能；保险装置当电流过大时自动切断电路，对用电器起保护作用；总开关切断电路，安全检修。
2.火线L、零线N。零线与火线间电压是220V。
3.三线插头的第三根线E和用电器的金属外壳相连，如果用电器外壳和电源火线间绝缘损坏，不会对人体造成伤害。如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器迅速切断电流。
作业布置
1.课堂作业P127.T3
2.家庭作业P127.T1、T2、T4。
P128 阅读材料 三孔插座
