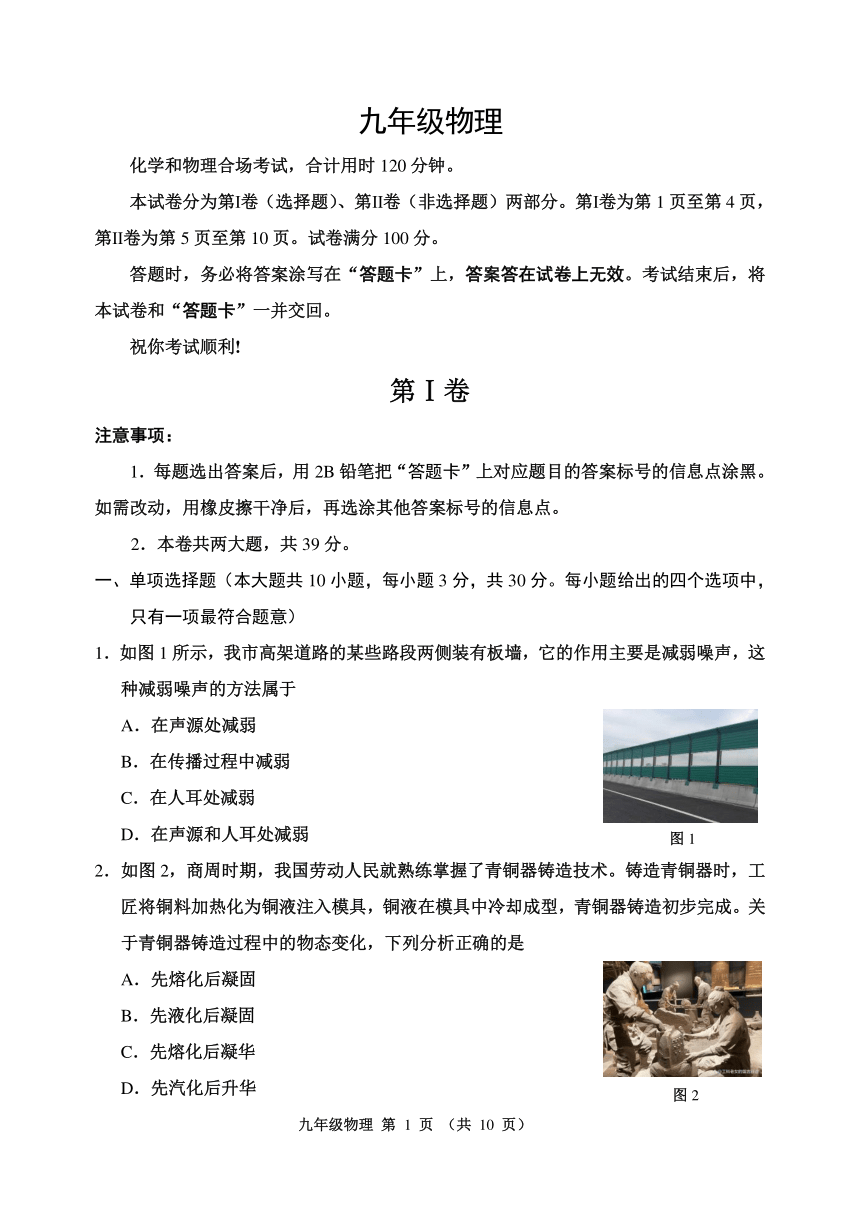

九年级物理
化学和物理合场考试，合计用时 120 分钟。
本试卷分为第Ⅰ卷（选择题）、第Ⅱ卷（非选择题）两部分。第Ⅰ卷为第 1 页至第 4 页，
第Ⅱ卷为第 5 页至第 10 页。试卷满分 100 分。
答题时，务必将答案涂写在“答题卡”上，答案答在试卷上无效。考试结束后，将
本试卷和“答题卡”一并交回。
祝你考试顺利!
第Ⅰ卷
注意事项：
1．每题选出答案后，用 2B 铅笔把“答题卡”上对应题目的答案标号的信息点涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号的信息点。
2．本卷共两大题，共 39 分。
一、单项选择题（本大题共 10 小题，每小题 3 分，共 30 分。每小题给出的四个选项中，
只有一项最符合题意）
1．如图 1 所示，我市高架道路的某些路段两侧装有板墙，它的作用主要是减弱噪声，这
种减弱噪声的方法属于
A．在声源处减弱
B．在传播过程中减弱
C．在人耳处减弱
D．在声源和人耳处减弱 图 1
2．如图 2，商周时期，我国劳动人民就熟练掌握了青铜器铸造技术。铸造青 铜器时，工
匠将铜料加热化为铜液注入模具，铜液在模具中冷却成型，青铜器铸造初步完成。关
于青铜器铸造过程中的物态变化，下列分析正确的是
A．先熔化后凝固
B．先液化后凝固
C．先熔化后凝华
D．先汽化后升华 图 2
九年级物理 第 1 页 （共 10 页）
{#{QQABKQaEogigAIJAAAgCQwWiCkCQkBCAAYgGRFAAMAABgBFABAA=}#}

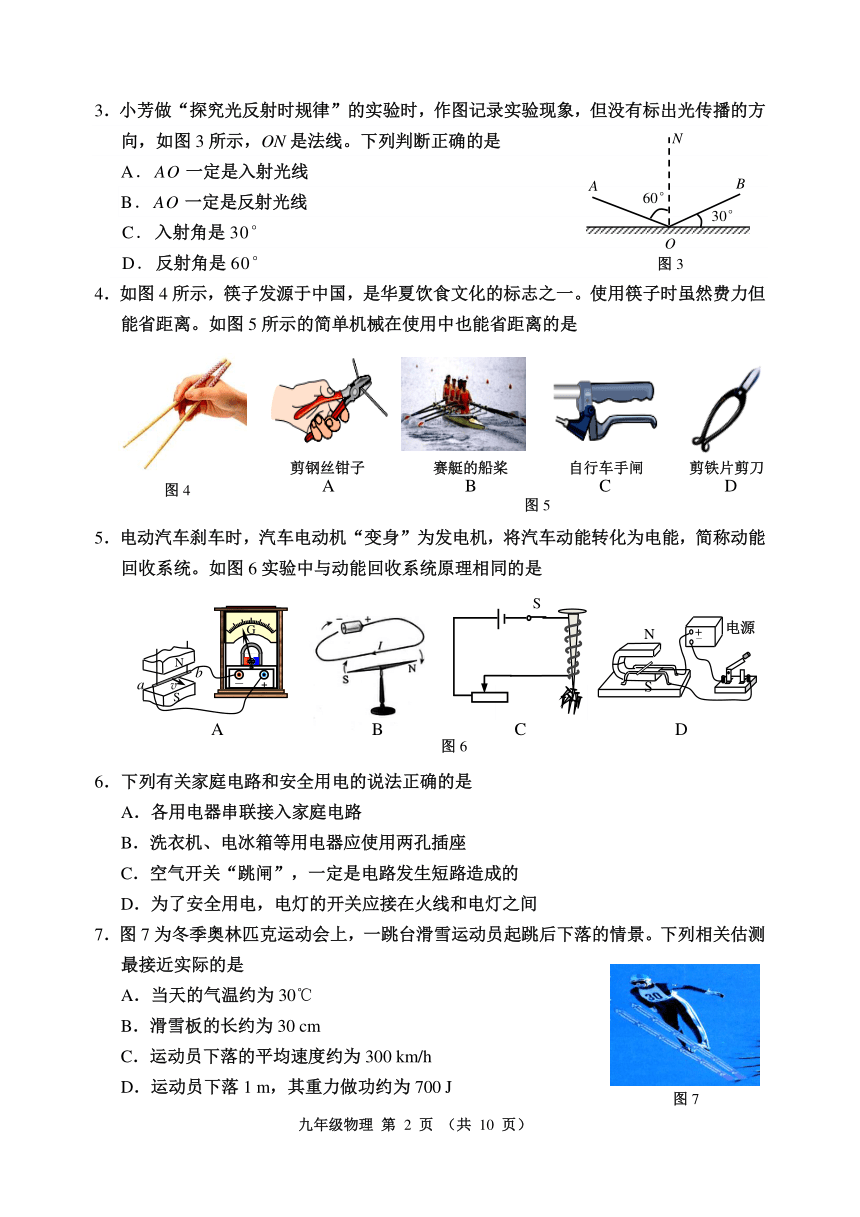

3．小芳做“探究光反射时规律”的实验时，作图记录实验现象，但没有标出光传播的方
向，如图 3 所示，ON 是法线。下列判断正确的是 N
A．AO 一定是入射光线
A B
B．AO 一定是反射光线 60°
30°
C．入射角是 30°
O
D．反射角是 60° 图 3
4．如图 4 所示，筷子发源于中国，是华夏饮食文化的标志之一。使用筷子 时虽然费力但
能省距离。如图 5 所示的简单机械在使用中也能省距离的是
剪钢丝钳子 赛艇的船桨 自行车手闸 剪铁片剪刀
图 4 A B C D
图 5
5．电动汽车刹车时，汽车电动机“变身”为发电机，将汽 车动能转化为电能，简称动能
回收系统。如图 6 实验中与动能回收系统原理相同的是
S
G0 N + 电源 - + －
N G G
b
a v － + S S
A B C D
图 6
6．下列有关家庭电路和安全用电的说法正确的是
A．各用电器串联接入家庭电路
B．洗衣机、电冰箱等用电器应使用两孔插座
C．空气开关“跳闸”，一定是电路发生短路造成的
D．为了安全用电，电灯的开关应接在火线和电灯之间
7．图 7 为冬季奥林匹克运动会上，一跳台滑雪运动员起跳后下落的情景。下列相关估测
最接近实际的是
A．当天的气温约为 30℃
B．滑雪板的长约为 30 cm
C．运动员下落的平均速度约为 300 km/h
D．运动员下落 1 m，其重力做功约为 700 J
图 7
九年级物理 第 2 页 （共 10 页）
{#{QQABKQaEogigAIJAAAgCQwWiCkCQkBCAAYgGRFAAMAABgBFABAA=}#}
8．小程同学设计了一个简单的“调光电路”，电路图如图 8 所示。连接好电路后闭合开
关，导线完好，却发现小灯泡不亮，电流表无示数。于是用一个完好的电压表探测电
路故障，将电压表接在 ab 两点，发现它无示数；接在 ac 两点，发现它有示数。关于
电路故障分析，下列判断正确的是
a P b c
A．小灯泡短路
B．小灯泡断路 A
S
C．滑动变阻器断路
D．滑动变阻器短路 图 8
9．图 9 是体育运动的瞬间，其中运用物理知识分析正确的是
甲 乙 丙 丁
图 9
A．图甲：体操运动员在手上涂防滑粉是为了减少摩擦
B．图乙：举重运动员举着杠铃原地不动，他对杠铃做了功
C．图丙：拉弯的弓将箭射出，是弓的弹性势能转化为箭的动能
D．图丁：撑杆跳高运动员将竿压弯，说明力可以改变物体的运动状态
10．如图 10 所示，电源电压保持不变，R1与 R2此时接入电路中的阻值相同，当开关 S1
断开、S2闭合时，电流表的示数为 I0。下列操作中，一定可以使电流表示数比 I0大
的是
R1 S1
A．闭合开关 S1，断开开关 S2
P S2
B．减小电源电压，闭合开关 S1
R2
C．闭合开关 S1，向右滑动滑片 P A
D．增大电源电压，向右滑动滑片 P 图 10
二、多项选择题（本大题共 3 小题，每小题 3 分，共 9 分。每小题给出的四个选项中，
符合题意的选项均多于一个，全部选对的得 3 分，选对但不全的得 1 分，不选或选
错的得零分。）
九年级物理 第 3 页 （共 10 页）
{#{QQABKQaEogigAIJAAAgCQwWiCkCQkBCAAYgGRFAAMAABgBFABAA=}#}

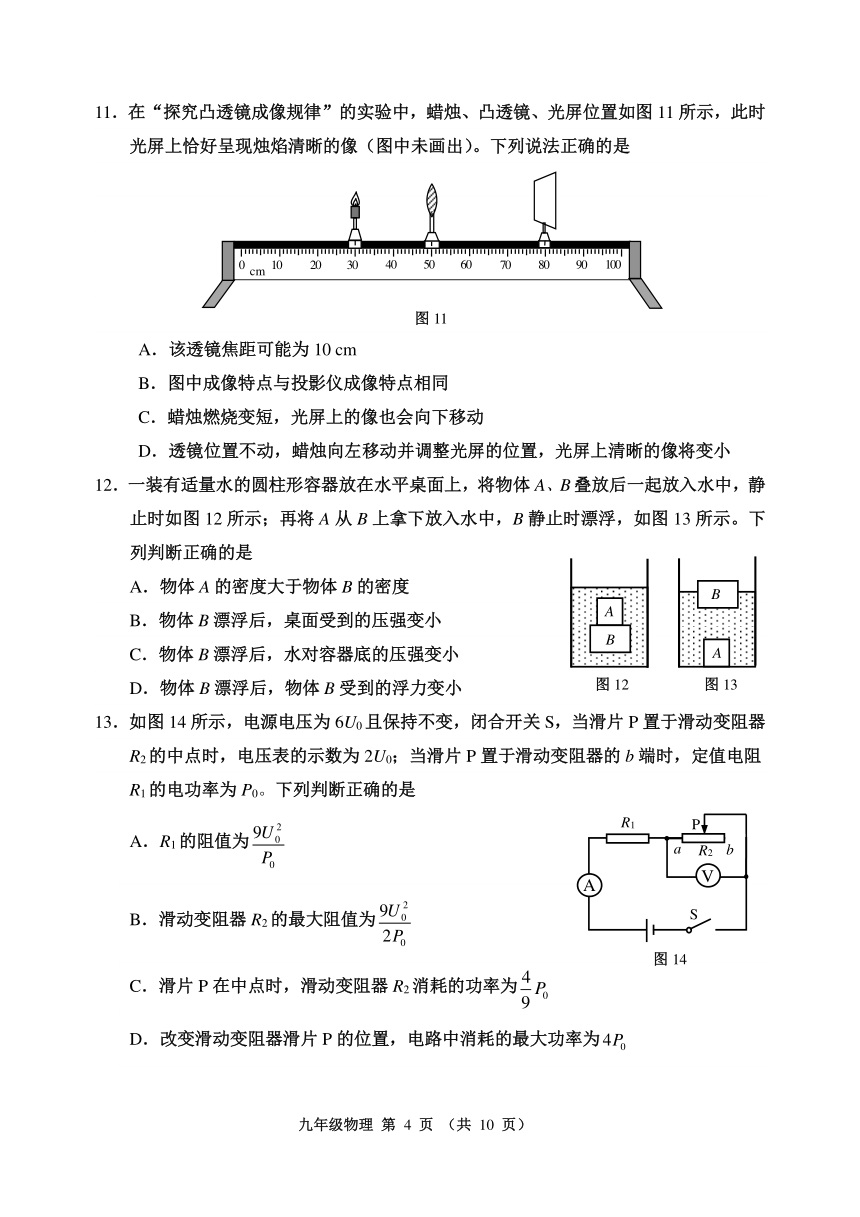

11．在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏位置如图 11 所示，此时
光屏上恰好呈现烛焰清晰的像（图中未画出）。下列说法正确的是
0 10 20 30 40 50 60 70 80 90 100
cm
图 11
A．该透镜焦距可能为 10 cm
B．图中成像特点与投影仪成像特点相同
C．蜡烛燃烧变短，光屏上的像也会向下移动
D．透镜位置不动，蜡烛向左移动并调整光屏的位置，光屏上清晰的像将变小
12．一装有适量水的圆柱形容器放在水平桌面上，将物体 A、B叠放后一起放入水中，静
止时如图 12 所示；再将 A 从 B 上拿下放入水中，B 静止时漂浮，如图 13 所示。下
列判断正确的是
A．物体 A 的密度大于物体 B 的密度 B
A
B．物体 B 漂浮后，桌面受到的压强变小
B
C．物体 B 漂浮后，水对容器底的压强变小 A
D．物体 B 漂浮后，物体 B 受到的浮力变小 图 12 图 13
13．如图 14 所示，电源电压为 6U0且保持不变，闭合开关 S，当滑片 P 置于滑动变阻器
R2的中点时，电压表的示数为 2U0；当滑片 P 置于滑动变阻器的 b 端时，定值电阻
R1的电功率为 P0。下列判断正确的是
R1 P
9U 2
A．R1的阻值为 0 a
P R2
b
0
V
A
9U 2
B．滑动变阻器 R 0 S 2的最大阻值为
2P0
图 14
4
C．滑片 P 在中点时，滑动变阻器 R2消耗的功率为 P 0
9
D．改变滑动变阻器滑片 P 的位置，电路中消耗的最大功率为4P 0
九年级物理 第 4 页 （共 10 页）
{#{QQABKQaEogigAIJAAAgCQwWiCkCQkBCAAYgGRFAAMAABgBFABAA=}#}

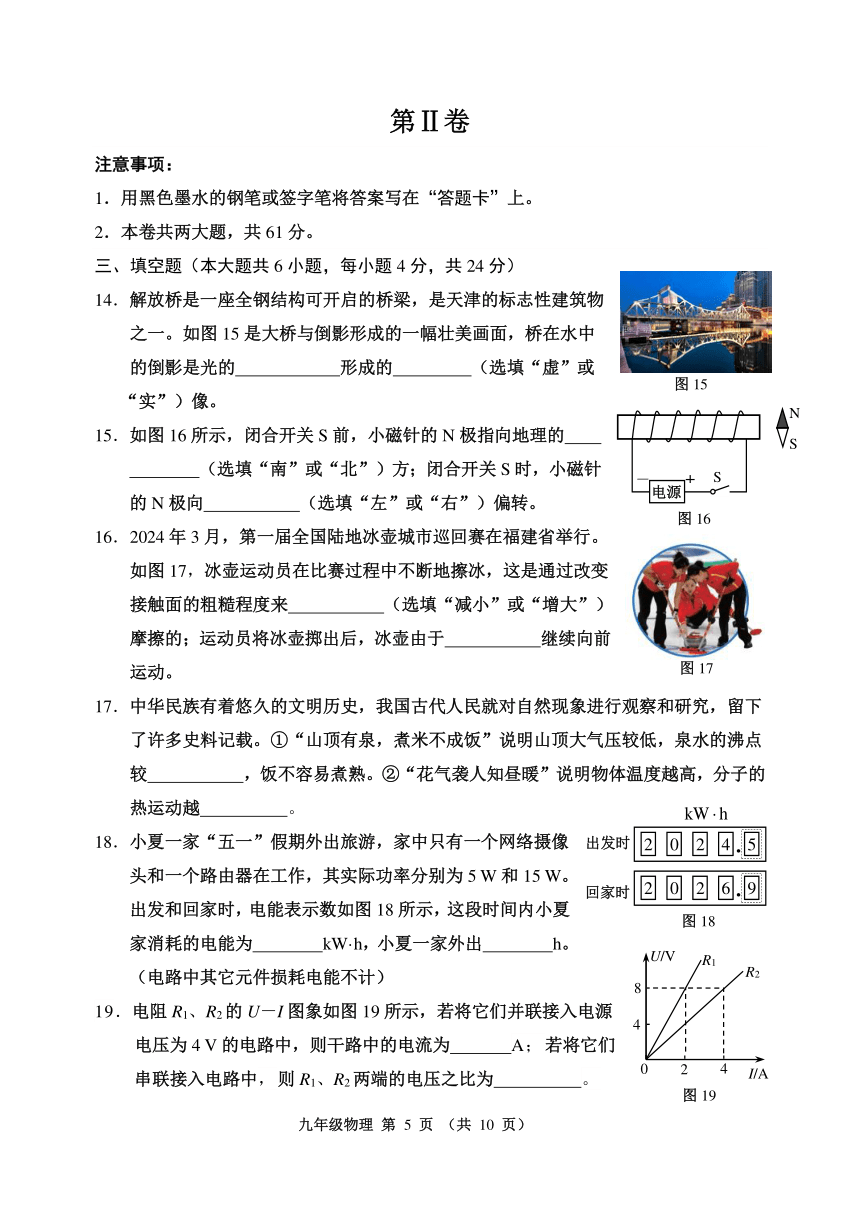

第Ⅱ卷
注意事项：
1．用黑色墨水的钢笔或签字笔将答案写在“答题卡”上。
2．本卷共两大题，共 61 分。
三、填空题（本大题共 6 小题，每小题 4 分，共 24 分）
14．解放桥是一座全钢结构可开启的桥梁，是天津的标志性建筑物
之一。如图 15 是大桥与倒影形成的一幅壮美画面，桥在水中
的倒影是光的 形成的 （选填“虚”或
图 15
“实”）像。
N
15．如图 16 所示，闭合开关 S 前，小磁针的 N 极指向地理的
S
（选填“南”或“北”）方；闭合开关 S 时，小磁针
－ + S
电源
的 N 极向 （选填“左”或“右”）偏转。
图 16
16．2024 年 3 月，第一届全国陆地冰壶城市巡回赛在福建省举行。
如图 17，冰壶运动员在比赛过程中不断地擦冰，这是通过改变
接触面的粗糙程度来 （选填“减小”或“增大”）
摩擦的；运动员将冰壶掷出后，冰壶由于 继续向前
运动。 图 17
17．中华民族有着悠久的文明历史，我国古代人民就对自然现象进行观察和研究，留下
了许多史料记载。①“山顶有泉，煮米不成饭”说明山顶大气压较低，泉水的沸点
较 ，饭不容易煮熟。②“花气袭人知昼暖”说明物体温度越高，分子的
热运动越 。 kW h
18．小夏一家“五一”假期外出旅游，家中只有一个网络摄像 出发时 2 0 2 4 5
头和一个路由器在工作，其实际功率分别为 5 W 和 15 W。
回家时 2 0 2 6 9
出发和回家时，电能表示数如图 18 所示，这段时间内小夏 0 图 18
家消耗的电能为 kW·h，小夏一家外出 h。
U/V R1
（电路中其它元件损耗电能不计） R2
8
19．电阻 R1、R2的 U－I 图象如图 19 所示，若将它们并联接入电源
4
电压为 4 V 的电路中，则干路中的电流为 A；若将它们
0 2 4
串联接入电路中，则 R1、R2两端的电压之比为 。 I/A
图 19
九年级物理 第 5 页 （共 10 页）
{#{QQABKQaEogigAIJAAAgCQwWiCkCQkBCAAYgGRFAAMAABgBFABAA=}#}
四、综合题（本大题共 6 小题，共 37 分。解题中要求有必要的分析和说明，计算题还要
有公式及数据代入过程，结果要有数值和单位。）
20．（7 分）火锅是人们比较喜欢的一种饮食方式。图 20 是小明家的电火锅，其电路原
理图如图 21 所示。该电火锅有高温和低温两个挡位，高温挡的功率为 2000 W。当
它正常工作时，用高温挡将锅内 2 kg 的水从 20 ℃加热到 100℃。请你完成下列问题：
[c 水=4.2×103 J／(kg·℃) ，假设电能全部转化为水的内能]
（1）如图 21，当开关 S1闭合、S2 （选填“闭合”或“断开”）时为高温挡；
（2）求加热过程中水吸收的热量；
（2）求加热所需要的时间。
R1 R2
S2
S1
220 V
图 20 图 21
九年级物理 第 6 页 （共 10 页）
{#{QQABKQaEogigAIJAAAgCQwWiCkCQkBCAAYgGRFAAMAABgBFABAA=}#}
21．（6 分）物理学习小组的同学们做“探究并联电路中电流规律”的实验。请你完成
下列内容：
L1
L1 a S
A
S
A
B L2
b
S
C L2 0.6
S 3
S
–
+
图 22
图 23
（1）连接电路时，开关应 。
（2）图 22 是他们设计的电路图，实验时需要测量 A、B、C 三处的电流。图 23 是
他们某次测量时连接的实验电路，此时电流表测量的是 （选“A”“B”
或“C”）处的电流。
（3）①小金同学在某次测量时，闭合开关后，发现电流表指针如图 24 所示，原因
是 。（选填字母）
A．电流表没有调零
B．电流表正、负接线柱接反了
②在排除故障后，电流表的示数如图 25 所示，则电流表的示数为 A。
1 2 1 2
0 0.2 0.4 3 0 0.2 0.4 3
0
A
0.6 0 A 0.6
- 0.6 3 - 0.6 3
图 24 图 25
（4）小明同学要测量通 过 L2 的电流，只需将图 23 中导线 （选填“a”或
“b”）的一端改接 到电流表的负接线柱上。
（5）小薛同学测出一组 A、B、C 三处的电流，数据如下表所示，由此他得出结论：
①干路电流等于各支路电流之和。②各支路电流相等。
IA/A IB/A IC/A
0.2 0.2 0.4
小组内交流讨论后，一致认为小薛同学的结论不具普遍性，要得到并联电路中
电流的规律，还应该选用规格 （选填“相同”或“不同”）的灯泡
进行实验。
九年级物理 第 7 页 （共 10 页）
{#{QQABKQaEogigAIJAAAgCQwWiCkCQkBCAAYgGRFAAMAABgBFABAA=}#}
22．（6 分）如图 26 所示，工人用滑轮组提升重物，已知重物重力 G 物=1000 N，动滑轮
重力 G 动=200 N。在工人拉力 F 的作用下，重物匀速上升，30 s 达到规定高度 6 m
处。不计绳重和摩擦，求：
（1）拉力做功的功率；
（2）滑轮组的机械效率。
F
图 26
九年级物理 第 8 页 （共 10 页）
{#{QQABKQaEogigAIJAAAgCQwWiCkCQkBCAAYgGRFAAMAABgBFABAA=}#}
23．（6 分）小海和小川同学用如图 27 所示装置做“探究杠杆平衡条件”的实验，其中
杠杆的刻度均匀，每个钩码的重力均相等。请你完成下列内容：
O A O B A O B
图 27 图 28 图 29
（1）他们把杠 杆的中点支在支架上，调节平衡螺母，使杠杆在水平位置平衡；杠杆平
衡后，在 实验过程中 （选填“能”或“不能”）再调节两侧的平
衡螺母。
（2）如图 27，杠杆已经平衡，如果在左侧钩码下增加一个钩码或者将左侧钩码向右
移动 2 格，杠杆都将失去平衡。由此可以猜想：杠杆的平衡可能与力的
和力臂有关。
（3）为探究杠杆的平衡条件，小海设计了以下两种收集实验数据的方案，其中合理的
是方案 。（选填“一”或“二”）
实验 方案一 方案二
次数 F1/N l 1/ cm F2/N l2/cm F1/N l1/cm F2/N l2/cm
1 3 3 3 5
2 2 2 4 3
3 1 1 2 5
（4）如图 28 所示，在 A 处挂 2 个钩码，则应在 B 处挂 个钩码，才能使杠杆在
水平位置保持平衡；当杠杆平衡后，将 A、B 两点下方同时增加一个钩码，则杠
杆将 （选填“左端下沉”、“右端下沉”或“仍保持静止不动”）。
（5）如图 29，小川用弹簧测力计替代钩码，先在 B 点竖直向下拉，然后将弹簧测力
计绕 B 点逆时针旋转一小段至如图所示位置。在旋转过程中，要使杠杆仍然在水
平位置平衡，则弹簧测力计的示数将逐渐 （选填“变大”、“变小”
或“不变”）。
九年级物理 第 9 页 （共 10 页）
{#{QQABKQaEogigAIJAAAgCQwWiCkCQkBCAAYgGRFAAMAABgBFABAA=}#}
24.（6 分）物理兴趣活动课上，老师让同学们测量一个阻值约为600Ω的电阻Rx。除了
未知电阻Rx，老师还提供的器材有：两节旧干电池、一块电流表（量程0～0.6 A，
分度值0.02 A）、一块电压表（量程0～3 V，分度值0.1 V）、一个铭牌标有“10Ω
1 A”字样的滑动变阻器R1、一个铭牌标有“200Ω 1 A”字样的滑动变阻器R2、
开关及导线若干。请你合理选择器材，帮助同学们设计一个实验方案，比较精确地
测出未知电阻Rx的阻值。要求：
（1）请在虚线框内画出实验电路图并标清电阻符号；
（2）写出主要的实验步骤及所需测量的物理量；
（3）写出待测电阻 Rx 的数学表达式。（用已知量和测量量表示）
25.（6 分）一底面积为 3S0、装有适量水的薄壁柱形容器放在水平桌面上。容器中有一
重力为 5F0的柱体 A 与一底面积为 S0、重力为 3F0的金属块 B 用细线连接，如图 30
所示，不可伸缩的细线刚好被拉直且无拉力。然后沿水平方向逐渐切去柱体 A 露出水
面的一部分，细线上的拉力 F 拉与切去高度 h 的关系图象如图 31 所示。求：
（1）金属块 B 受到的浮力；
（2）细线刚好被拉直且无拉力时，金属块 B 对容器底的压强；
（3）当沿水平方向切去柱体 A 的重力为 4F0时，柱体 A 剩余部分刚好浸没水中，如图
32 所示；此时与图 30 相比，水对容器底压强的变化量。
F 拉
A
F0 A
B
B
O h
图 30 图 31 图 32
九年级物理 第 10 页 （共 10 页）
