5.1透镜

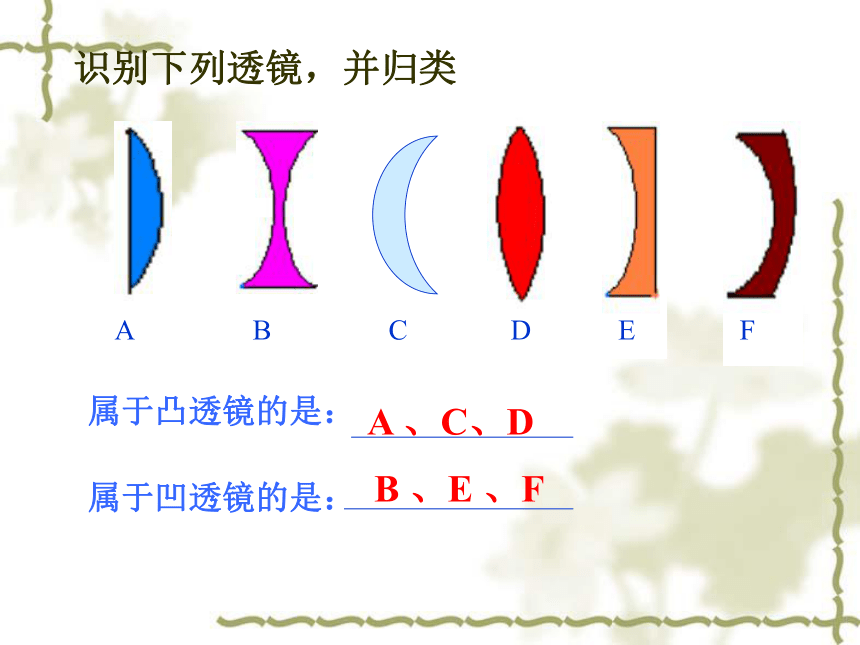

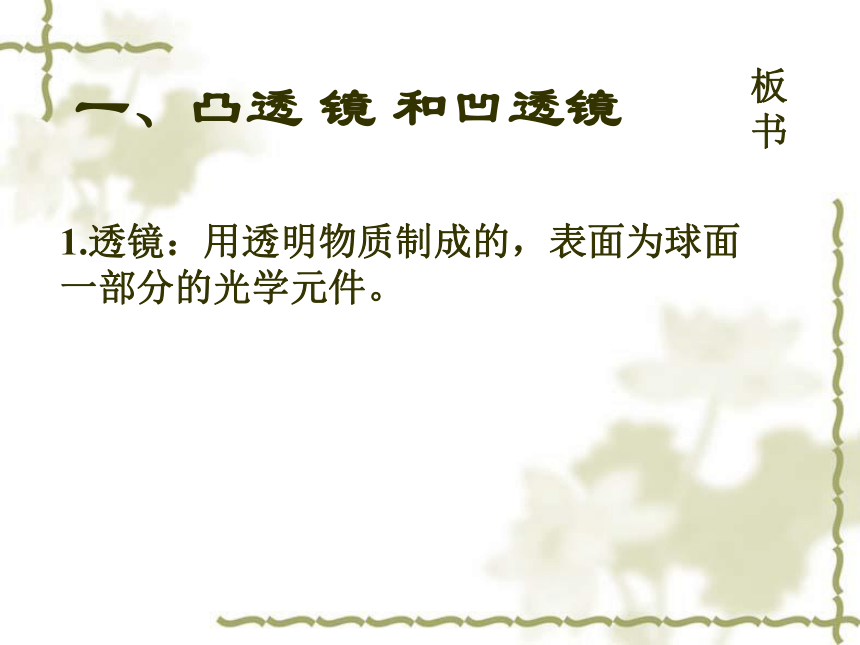

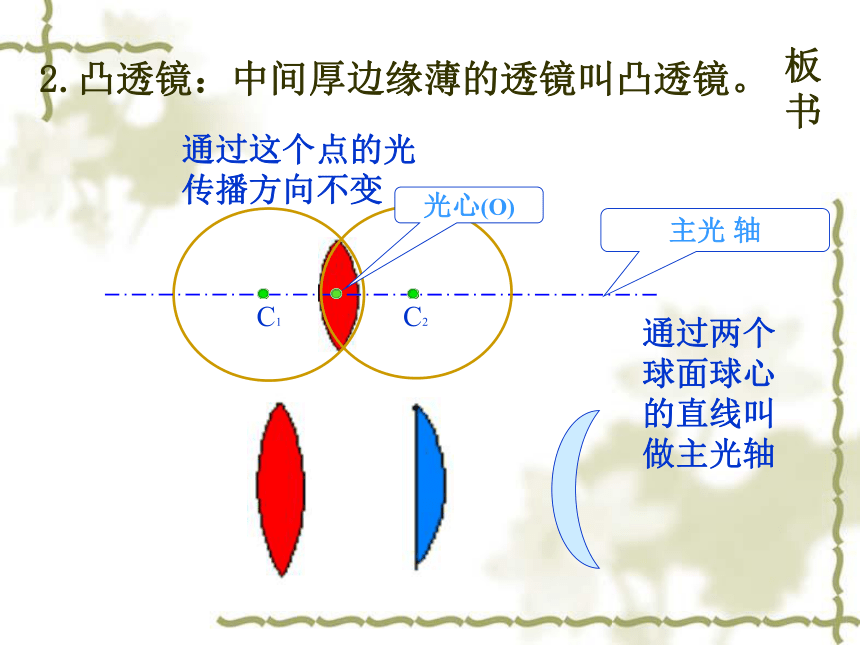

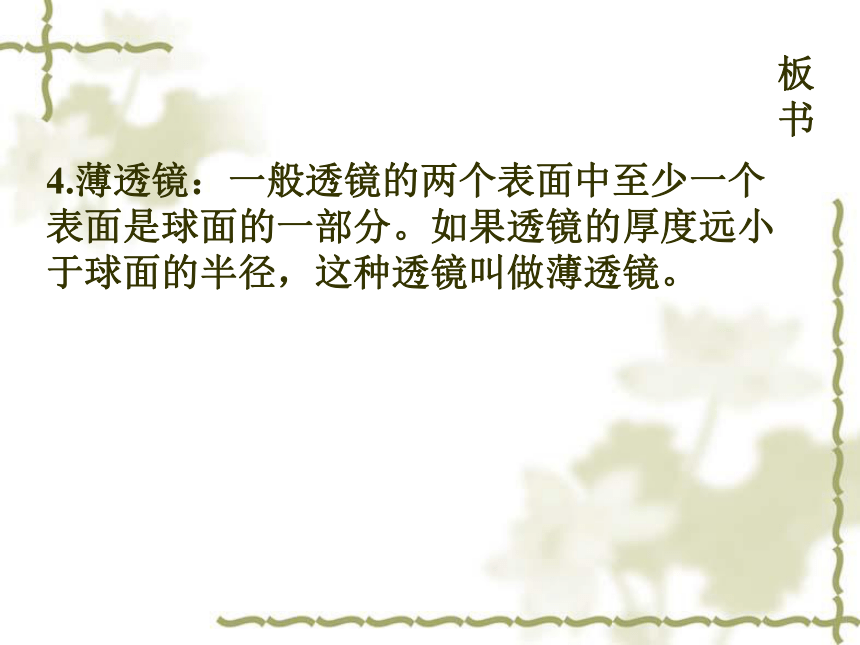

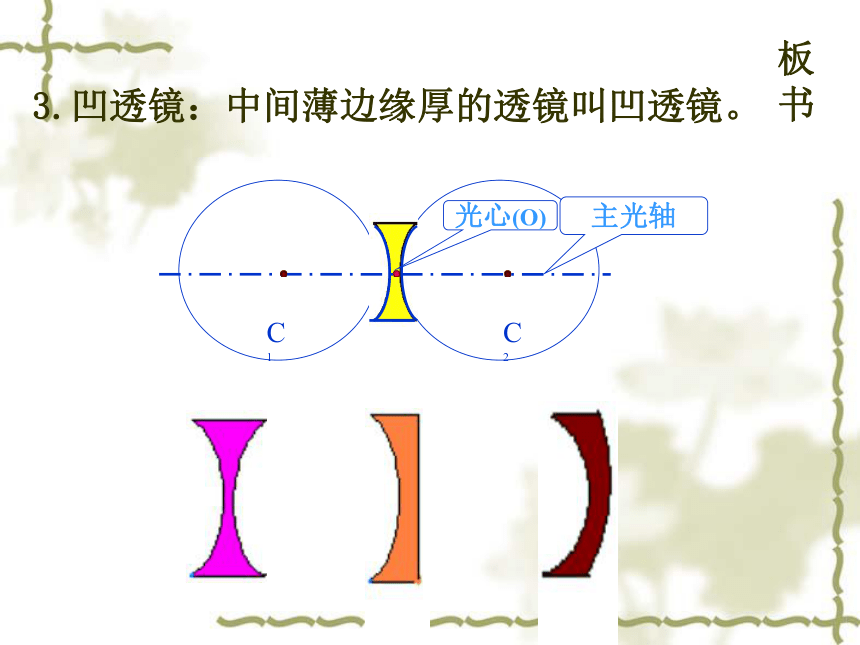

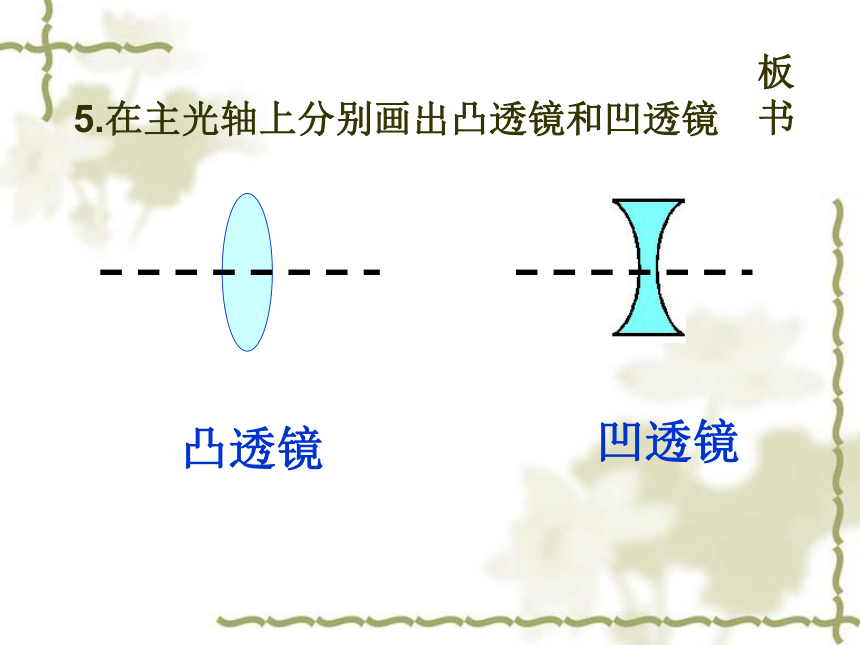

课件47张PPT。5.1透镜一、凸透 镜 和凹透镜1.透镜：用透明物质制成的，表面为球面一部分的光学元件。板书 C1 C2主光 轴光心(O)2.凸透镜：中间厚边缘薄的透镜叫凸透镜。板书通过两个球面球心的直线叫做主光轴通过这个点的光传播方向不变 C2 C1主光轴光心(O)3.凹透镜：中间薄边缘厚的透镜叫凹透镜。板书4.薄透镜：一般透镜的两个表面中至少一个表面是球面的一部分。如果透镜的厚度远小于球面的半径，这种透镜叫做薄透镜。板书 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F识别下列透镜，并归类凸透镜凹透镜5.在主光轴上分别画出凸透镜和凹透镜板书猜想:让一束平行光正对着凸透镜,猜想发生的现象.

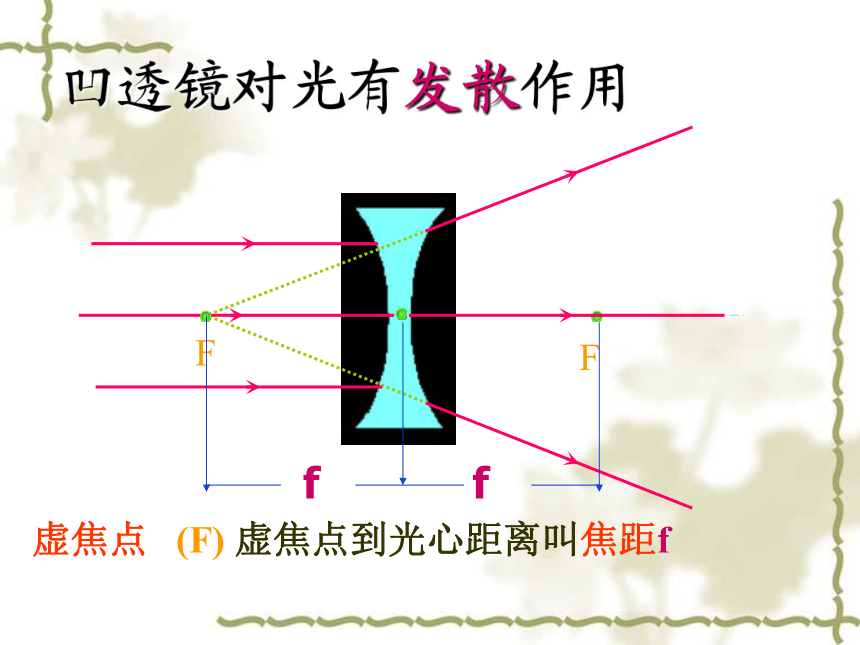

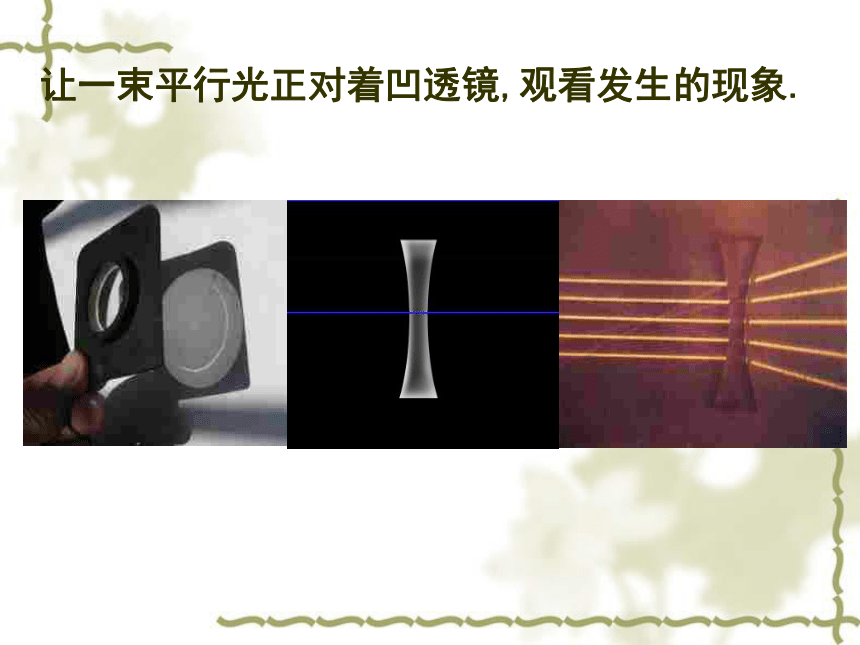

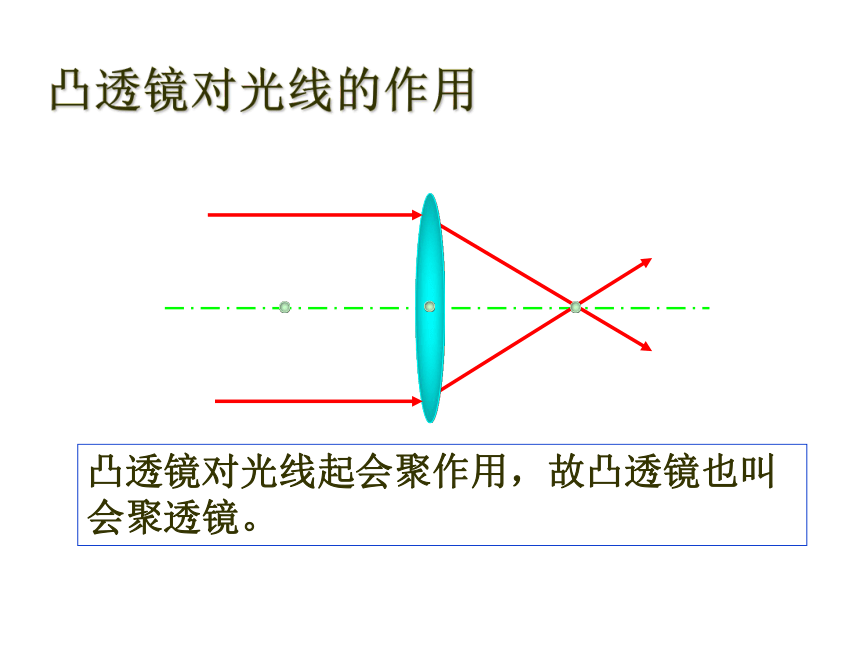

探究透镜对光线的作用让一束平行光正对着凹透镜,观看发生的现象.凸透镜对光线的作用凸透镜对光线起会聚作用，故凸透镜也叫会聚透镜。凹透镜对光有发散作用虚焦点 (F) 虚焦点到光心距离叫焦距fFF凹透镜对光线的作用凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。二、透镜对光的作用1.凸透镜对光有会聚作用，因此凸透镜又叫做会聚透镜。
2.凹透镜对光有发散作用，因此凹透镜又叫做发散透镜。
3.凸透镜对光的会聚作用和凹透镜对光的发散作用都是相对于原来入射光线的传播方向而言的。板书训练根据图中光通过透镜前后的方向，在图中填上适当类型的透镜．甲丙三、凸透镜OFF2.凸透镜有两个实焦点。1.平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，这个点叫做凸透镜的焦点（F）。板书OFFff4.两边的焦距相等。3.焦点到凸透镜光心的距离叫做焦距( f )。5.凸透镜的焦距越小，透镜对光的会聚作用越强。板书四、凹透镜1.平行于主光轴的光线通过凹透镜后发散，发
散光线的反向延长线相交于主光轴上，它不是
实际光线的会聚点，叫 (F)。F虚焦点F板书在下列虚线处填上适当的透镜F估测凸透镜(远视眼镜)的焦距你知道用什么办法找焦点和测焦距吗？让凸透镜正对太阳光再把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变得最小、最亮。这就是该凸透镜的焦点。
用刻度尺测量这个最小、最亮的光斑到凸透镜的距离．这就是该凸透镜的距离．FFFF1.过光心方向不变。五﹑三条特殊光线板书FFFF2.平行必过焦点。板书FFFF3.过焦点必平行。板书F FFF完成下列光路图FFFF完成下列光路图FFFFF1.过光心方向不变。2.平行必过焦点。3.过焦点必平行。三条特殊光线探究透镜的奥秘透镜的奥秘透镜可以看做是由多个棱镜组合而成的，由于每个棱镜都会使光线向棱镜的底面偏折，所以凸透镜对光有会聚作用，凹透镜对光有发散作用。三棱镜对光线的作用通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。F凸透镜是三棱镜的组合F凹透镜是三棱镜的组合　活动：辨别凸透镜和凹透镜　　　　　　设计三种简易的实验方法，辨
别某一透镜是凸透镜还是凹透镜？设计方法1、摸（根据透镜结构特点来辨别）2、照（根据对平行光的作用辨别）3、看（根据透镜成像特点来辨别）试一试辨别近视眼镜和远视眼镜（老花镜）是凸透镜还是凹透镜。
１.平行于产光轴的光线，经凸透镜折射后，能____于主光轴上的一点，这一点叫______，因为它是实际光线会聚而成的，所以叫做实焦点，一个凸透镜有____个焦点，焦点到_____的距离叫凸透镜的焦距，凸透镜两侧的焦距是_____的。

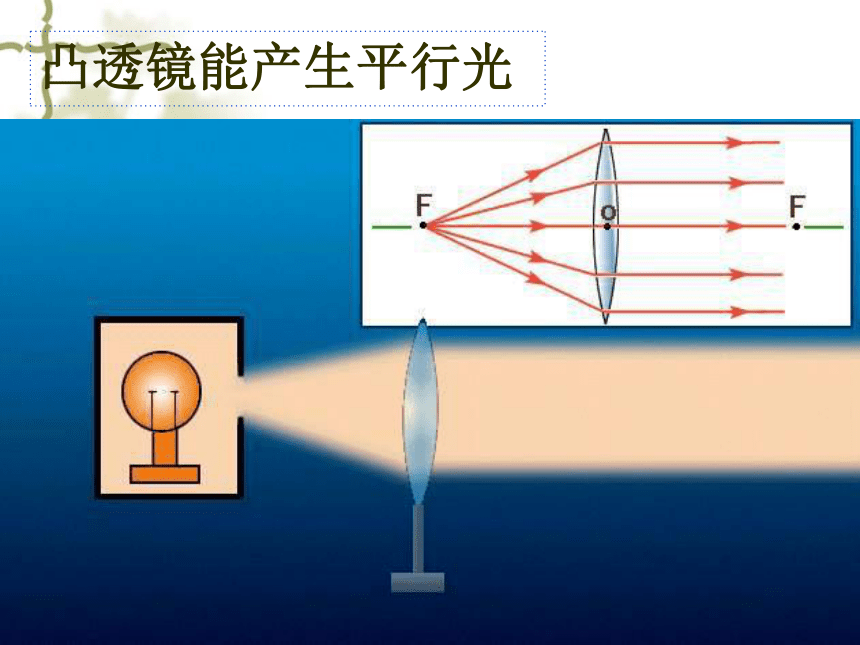

２、画出图中光线经过透镜折射后的光线。会聚焦点两光心相等挑战自己３.完成下列各光路图Ｆ4.完成下列光路图ＦＦＦＦ5.小明想利用凸透镜使小灯泡发出的光线变成平行光，他应该把小灯泡放在凸透镜的 　 上。焦点 6.一束光线在空气中经过凸透镜折射后,下列说法中正确的是（ ）
A.一定是平行光束
B.一定不是平行光束
C.一定是发散光束
D.折射光束比原来的光束会聚些.
D7.凸透镜对光线有 作用。凹透镜对光线
有　　 作用。老花镜是 。近视眼镜是 。
8.我国古代有人用冰磨成凸透镜，对着太阳光取火，这是利用了凸透镜对光有 　作用。发散会聚凸透镜凹透镜会聚9.下列说法正确的是（ ）
A、凸透镜对光线有发散作用，所以又叫发散透镜。
B、凹透镜对光线有会聚作用，所以又叫会聚透镜。
C、凸透镜有两个实焦点，凹透镜有两个虚焦点。
D、两个焦点之间的距离叫焦距。
C探究题AoB在o点处填上适当的光学元件（至少三种）1.　在北极进行探索的工作人员丢失了火种，请你为在冰天雪地中工作的探险人员想想办法获得火种，替他们解决后顾之忧。生活 物理 社会答：取大小适度的一块冰，首先将冰磨制成一块中间厚边缘薄凸透镜。然后，利用太阳光找到冰凸透镜的焦点，便可利用此冰凸透镜引燃火种。用冰取火示意图2.你知道是谁惹得祸吗？一天，大雨过后小狗贝贝趴在自己窝里的干草上。狗窝的上方是用薄塑料搭起来的，以此来遮雨.此时塑料上面已积了一层水,天晴了，阳光透过积水照在狗的身上，暖洋洋的舒服极了，突然，贝贝的尾巴着起了火，疼得它上窜下跳…… 薄塑料布和上面的积水像一块凸透镜一样，把垂直射来的太阳光会聚到焦点上，而小狗花花的尾巴恰好放在焦点上，由于焦点温度很高，很快使此处的干草燃烧而点着了花花的尾巴，原来是“积水”惹的货。3. 郊游的时候，为什么不能把剩有液体的饮料瓶扔在树林里？装有液体的饮料瓶相当于一个凸透镜，在太阳光的照射下。因为凸透镜对光线的会聚作用，易引燃位于焦点处的树叶等。所以不允许随便丢弃饮料瓶。
