5.2生活中的透镜

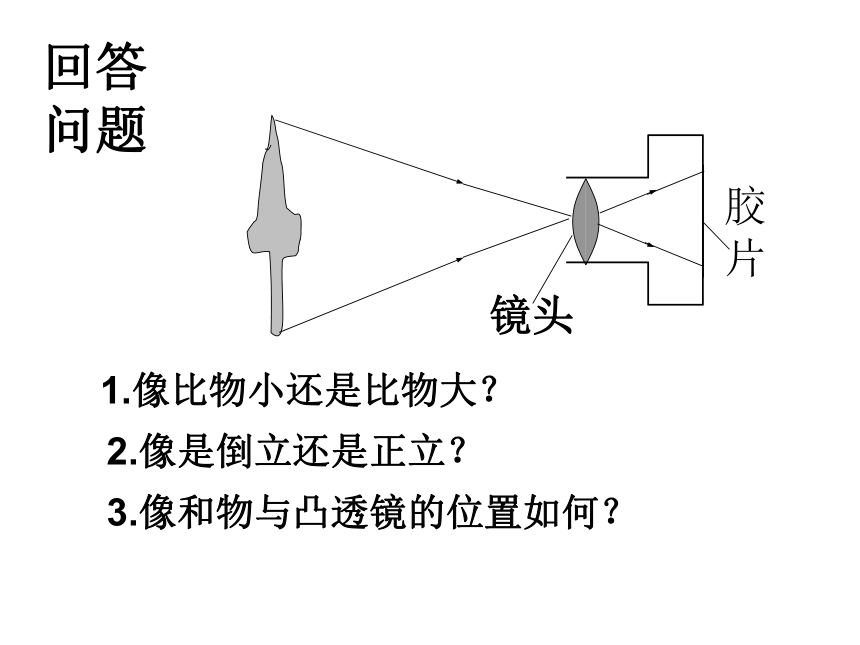

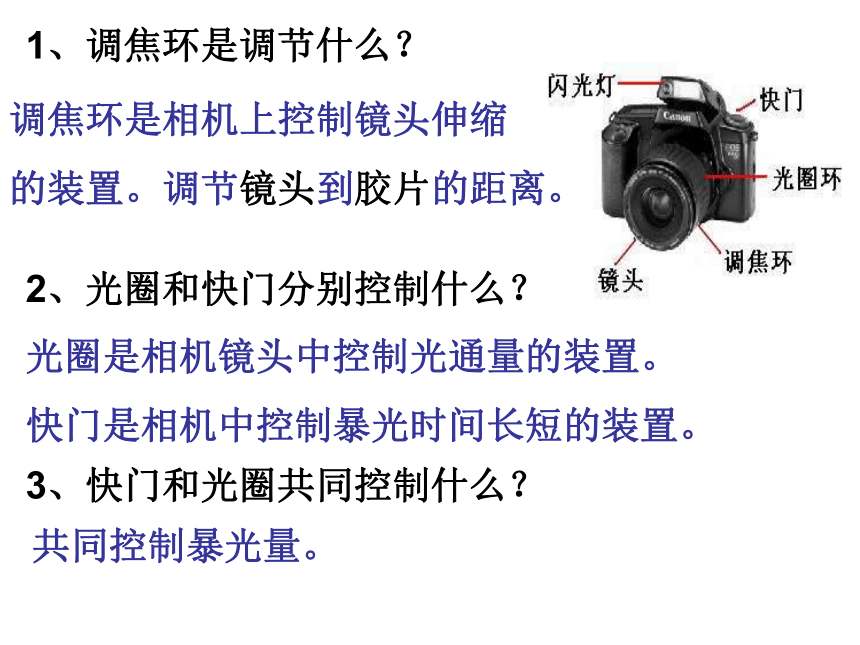

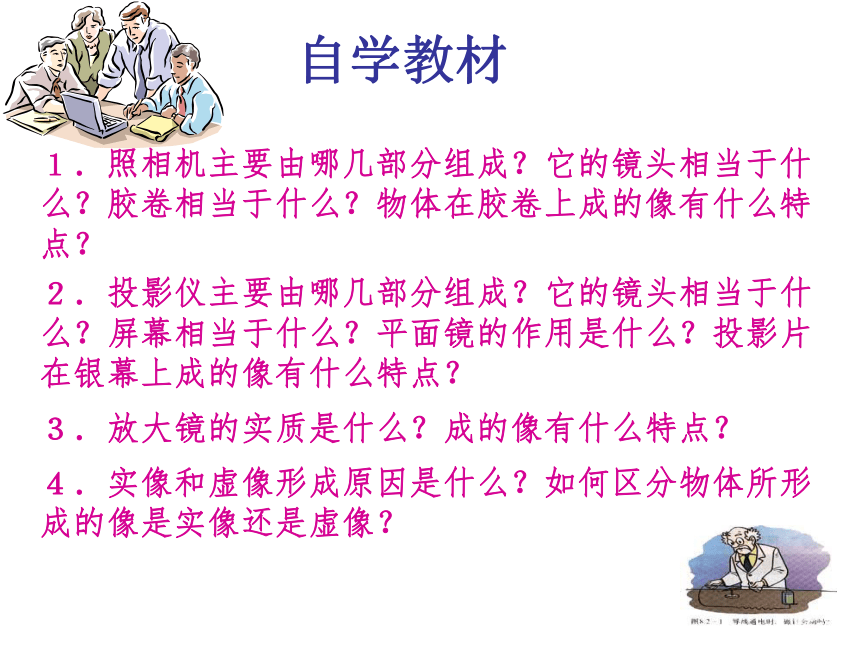

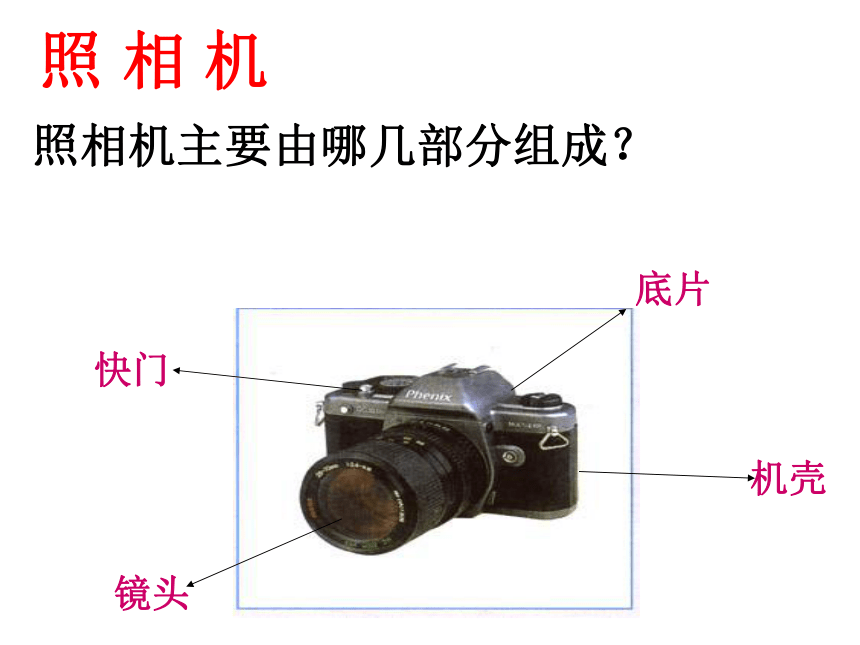

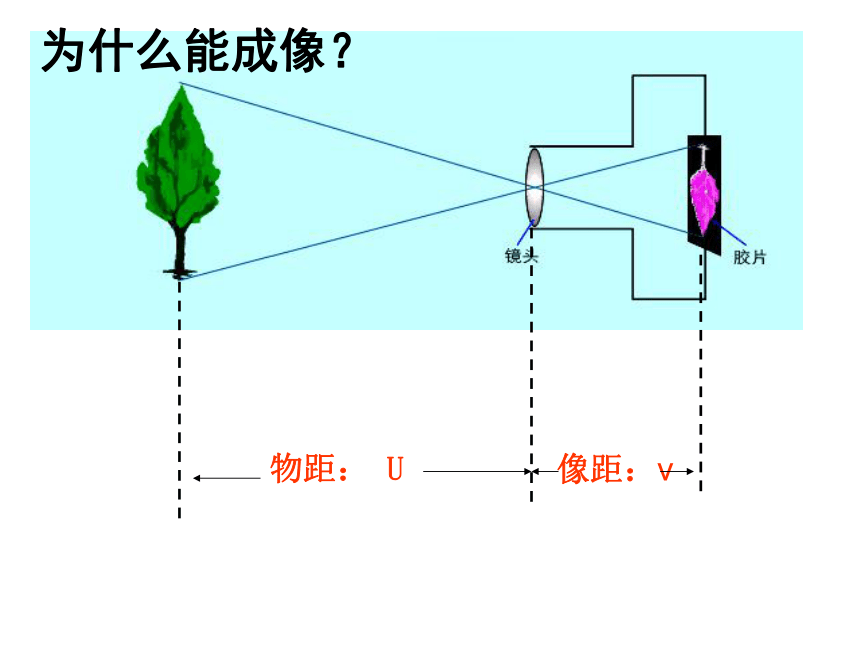

课件66张PPT。5.2生活中的透镜自学教材１．照相机主要由哪几部分组成？它的镜头相当于什么？胶卷相当于什么？物体在胶卷上成的像有什么特点？２．投影仪主要由哪几部分组成？它的镜头相当于什么？屏幕相当于什么？平面镜的作用是什么？投影片在银幕上成的像有什么特点？３．放大镜的实质是什么？成的像有什么特点？４．实像和虚像形成原因是什么？如何区分物体所形成的像是实像还是虚像？照相机主要由哪几部分组成？底片照 相 机镜头快门机壳1.像比物小还是比物大？2.像是倒立还是正立？3.像和物与凸透镜的位置如何？回答问题物距： U 像距：v为什么能成像？调焦环是相机上控制镜头伸缩
的装置。调节镜头到胶片的距离。光圈是相机镜头中控制光通量的装置。

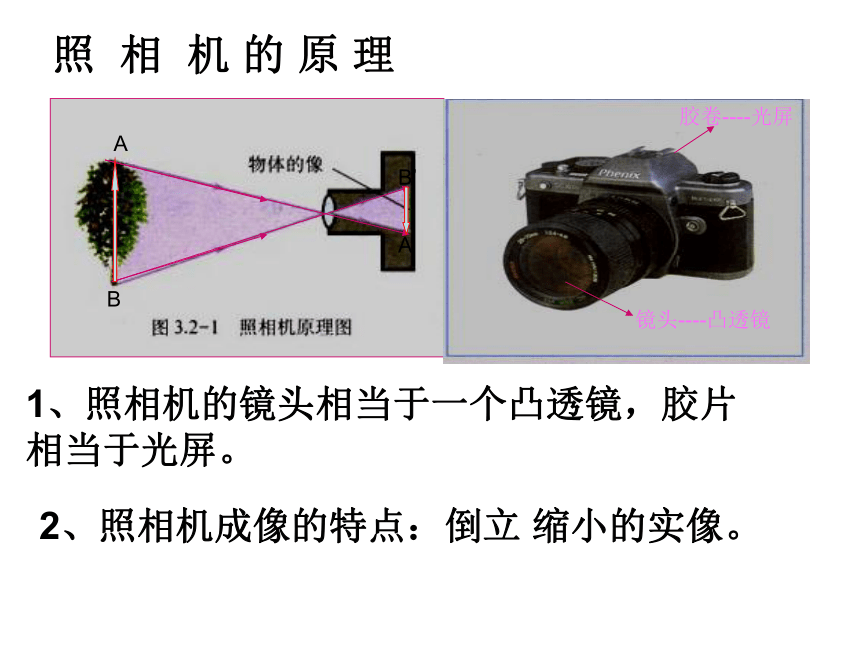

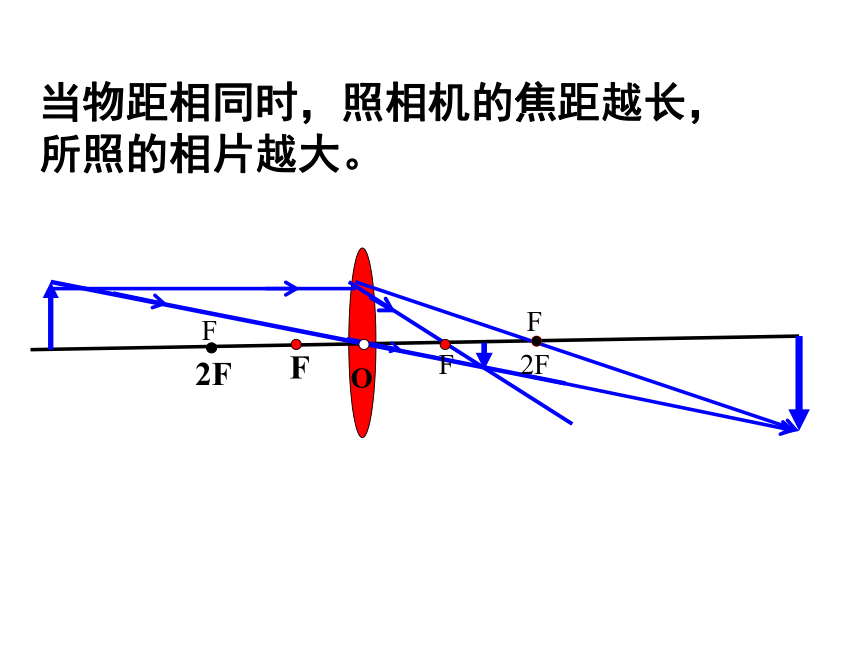

快门是相机中控制暴光时间长短的装置。共同控制暴光量。3、快门和光圈共同控制什么？2、光圈和快门分别控制什么？1、调焦环是调节什么？照 相 机 的 原 理ABA’B’镜头----凸透镜胶卷----光屏1、照相机的镜头相当于一个凸透镜，胶片相当于光屏。2、照相机成像的特点：倒立 缩小的实像。FF当物距相同时，照相机的焦距越长，

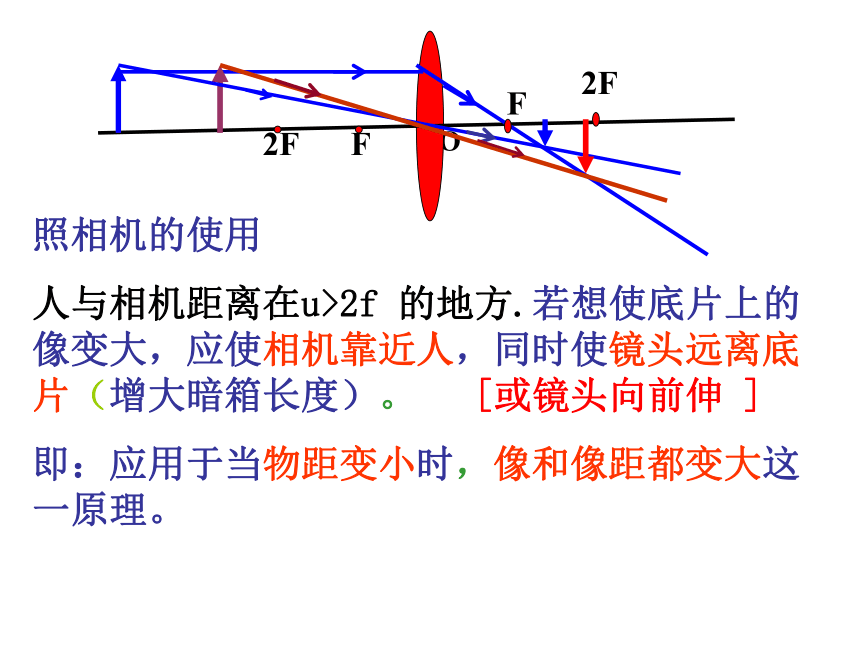

所照的相片越大。F2FOF2F照相机的使用
人与相机距离在u>2f 的地方.若想使底片上的像变大，应使相机靠近人，同时使镜头远离底片（增大暗箱长度）。 [或镜头向前伸 ]

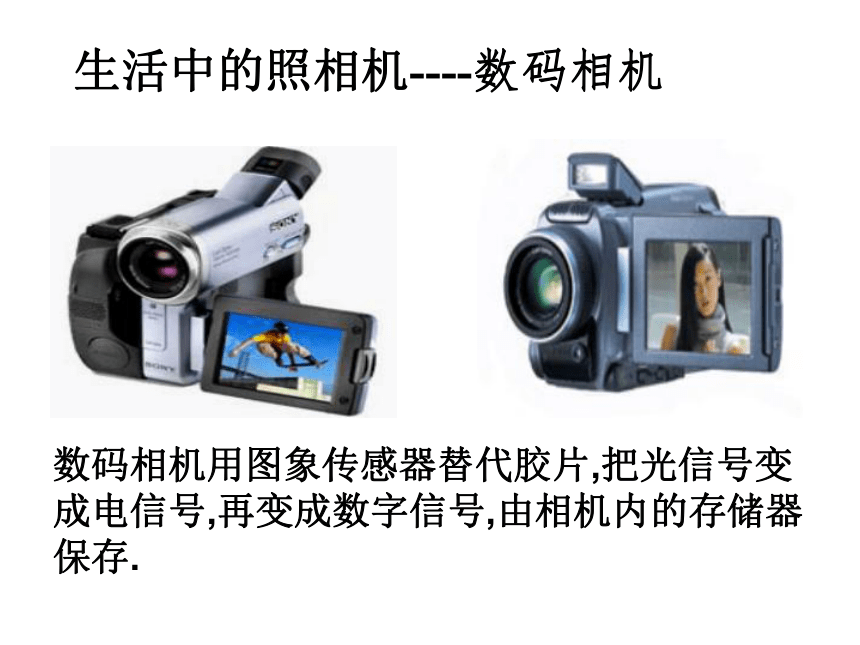

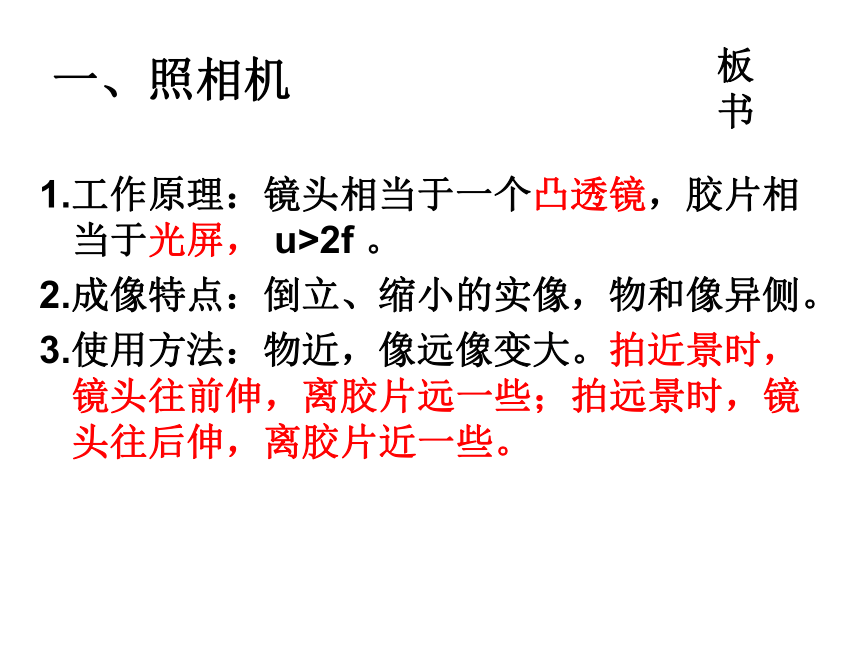

即：应用于当物距变小时，像和像距都变大这一原理。F2FOF2F生活中的照相机----数码相机数码相机用图象传感器替代胶片,把光信号变成电信号,再变成数字信号,由相机内的存储器保存.一、照相机1.工作原理：镜头相当于一个凸透镜，胶片相当于光屏， u>2f 。
2.成像特点：倒立、缩小的实像，物和像异侧。

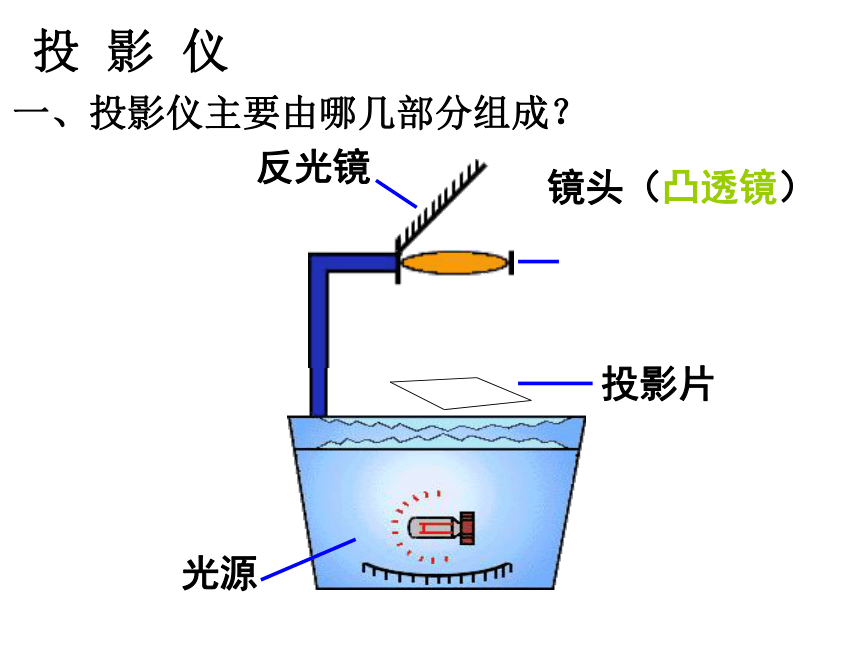

3.使用方法：物近，像远像变大。拍近景时，镜头往前伸，离胶片远一些；拍远景时，镜头往后伸，离胶片近一些。板书镜头（凸透镜）反光镜光源投影片投 影 仪一、投影仪主要由哪几部分组成？幻灯机成像的光路示意图投影仪成像特点像是缩小还是放大？
像是正立还是倒立？
像距与物距哪个大？
像与物体位于凸透镜的同侧还是两侧？反光镜的作用投影仪的原理 ABA‘B‘投影仪的镜头相当于一个凸透镜，屏幕相当于光屏。投影仪成像特点: 倒立、放大的实像。投影仪的原理 ABA‘B‘投影仪成像的原理: f2.成像特点：倒立、放大的实像，像和物异侧。
3.平面镜的作用:改变光的传播方向。板书4.使用方法：物近像远像变大。使像变大，应使胶片靠近凸透镜，同时使投影仪远离光屏。
5.投影片的放置特点：投影片要倒放，成像特点上下、左右都倒置。板书放大镜成像特点像是缩小还是放大？
像是正立还是倒立？
像和物位于透镜的两侧还是同侧？ 放大镜２．放大镜成像的特点：正立、放大的虚像。１．放大镜实质就是一个凸透镜。把放大镜放在物体跟眼睛之间，适当调整距离，我们就能看清物体的细微之处。放大镜所成的像是正立、放大的。放大镜成像原理物体离凸透镜越近，所成的虚像越小；
物体离凸透镜越远，所成的虚像越大。像和物在透镜的同一侧,所成的像是虚象.不能用光屏承接,只能用眼睛看.放大镜：利用凸透镜当u放大虚像的原理。构造：是短焦距的凸透镜。放大倍数：一般只有几倍，最多不
超过20倍。三、放大镜1.工作原理：当物体在凸透镜的一倍焦距以内时，能观察到放大的像。
2.成像特点：正立、放大的虚像，像与物同侧。
3.使用方法：物近像近像变小。放大镜离物体越近，所成的像越小；放大镜离物体越远，所成的像越大。板书F实际光线会聚的像．2F2F物距（u）像距（v）F实像：物体和像分别在凸透镜的两侧（物像异侧）实像能呈现在光屏实像与虚像FF实际光线的反向延长线会聚的像虚像：物体和像分别在凸透镜的同侧（物像同侧）虚像不能呈现在光屏，人眼逆着出射光线可以看到虚像。照相机成实像投影仪成实像照相机、投影仪、放大镜、平面镜，它们所成的像是虚象还是实像？实像和虚像平面镜成虚像放大镜成虚像实像和虚像实像与虚像的比较能不能分别位于凸透镜两侧都位于凸透镜同侧照相机
投影仪平面镜
放大镜四、实像与虚像1.实像举例：照相机，投影仪成的像。实像都是倒立的。
2.虚像举例：放大镜，平面镜成的像。虚像都是正立的。
板书照相机：利用凸透镜能成______、______、______。小 结投影仪：利用凸透镜能成______、______、______。 放大镜：利用凸透镜能成_____、_____、_____。【例1】某人照完半身像，想再利用同一个照相机照一张全身像，这时他应该离相机远些还是近些？同时调节调焦环，使胶片远离镜头还是靠近镜头？【答】人应该远离相机，
同时使胶片靠近镜头。【分析】从拍半身像改为拍全身像，实际上像缩小了，此时像距应该缩小，同时增大物距。【例2】晓晨同学在校门前给全班同学照集体像，发现两边的两个同学照不上，请帮助他解决这个问题。【答】请晓晨往后退一些，同时缩短镜头与胶片的距离，就能把全班同学都照上了。【分析】若使两个同学的像再进入底片内，全班同学的像就要缩小了。
根据凸透镜成像时，物距增大，像距变小，像也变小的规律进行调节。
【做法】 ：只要晓晨向后退一些增大物距，同时缩短镜头与胶片的距离来减小像距，
就可以把全班同学都照进去了。1.下列不是透镜在生活中的应用的是（ ）
A.照相机
B.放大镜
C.投影仪
D.潜望镜
D练习2.物体通过下列光学器件可以成放大的实像的是: （ ）
A.照相机
B.投影仪
C.放大镜
D.平面镜B3.现在市场上出售的”人参酒”在酒瓶中浸着一支人参,你所看到人参应该是（ ）
A.人参的实物
B.等大的像
C.放大的虚像
D.缩小的实像
C4. 下列光学仪器的应用，哪个得到的实像比物体大（ ）
A.放大镜
B.幻灯机
C.照相机
D.潜望镜B
5.?用放大镜观察指纹，可以看到指纹（ ）（填“放大”或“缩小”），然后用放大镜观察窗外的树，可以看到树的（ ）的像。放大缩小6.?下列说法正确的是（ ）
A.眼睛不能直接看到虚像
B.眼睛不能直接看到实像
C.能用光屏承接的像可能是虚像
D.能用光屏承接的像一定是实像D7．如图所示，S′是物体S经过凸透镜所成的像，那么此图表示什么的成像示意图（ ）
A．照相机 　　
B．放大镜
C．幻灯机　 　
D．投影仪B8.照相机镜头相当于一个_________，来自物体的光经过镜头后会聚在胶卷上，形成一个_________（放大、缩小）的像。实际拍摄时，为使远近物体都能成清晰的像，应调节照相机的________到胶片的距离。凸透镜缩小镜头9．清晨，小草的露珠下面的叶脉看起来比较大，这是露珠产生了______镜的功能，形成了放大的______像，这是由于光的______射现象的结果。放大虚折10.从圆形装水的鱼缸侧面看缸中游动的鱼，所看到的像是（ ）
A.鱼的放大的虚像
B.鱼的等大的虚像
C.鱼的缩小的实像
D.实际的鱼
A11.用放大镜看下列哪些量不能被放大（　　）
A、线段的长度
B、园圈的面积
C、角度的大小
D、报纸上的字C12.下列器材中哪个用到凸透镜的放大作用（　）
A、潜望镜　
B、体温计
C、平面镜
D、照相机
B13.照相机上的调焦环是用来调节（ ）
A、镜头焦距。
B、照相机光圈大小。
C、拍摄景物与镜头间的距离。
D、镜头与胶片间距离。D14.照集体相时，发现有些人没有进入镜头，要使被照人不动应将（　）
Ａ、相机向后移并缩短暗箱。
Ｂ、相机向后移并拉长暗箱。
Ｃ、相机向前移并缩短暗箱。
Ｄ、相机向后移并拉长暗箱。Ａ15.用一架镜头焦距不变的相机，给一个人照了一张6.6cm 的全身像，再用它给这个人照一张6.6cm 的半身像，应该是（ ）
A、相机与人的距离增大 ，暗箱长度缩短。
B、相机与人的距离增大，暗箱长度伸长。
C、相机与人的距离减小，暗箱长度缩短。
D、相机与人的距离减小，暗箱长度伸长。D16.甲、乙、丙、丁是焦距不同的四架相机，分别用它们在同一地点拍摄同一景物，则甲、乙、丙、丁分别拍的照片为 。
D B A C17．面对幻灯机幕布，将印有“h”字样的幻灯片插入框中，调节镜头后，在幕布上出现的画面应该是（ ）　
　　
C18．要使幻灯片在幕布上的清晰象更大一些，则应该将（ ）
A．幻灯机靠近幕布，把镜头略向后移动
B．幻灯机向后离幕布远些，把镜头略向后移
C．幻灯机靠近幕布，把镜头略向前移动
D．幻灯机向后离幕布远些，把镜头略向前移　
D19.在用投影仪放映幻灯片时,屏幕上出现正常画面,这时有一个小虫子正好落在镜头上,此时对画面的影响为( )
A、几乎无影响
B、画面上有只小虫子
C、画面上有很大一只虫子
D、画面上有只小虫子，但不清晰A小虫对投影片本身没有影响，只是遮住了一部分光，使画面变暗些。20.为了防盗，在门上装有一个“猫眼”使
屋里人能通过“猫眼”看到屋外的人，
而外边的人却看不清屋里的人，则“猫
眼”应是（ ）
A、凸透镜
B、凹面镜
C、凹透镜
D、凸面镜C门外是凹透镜，门内是凸透镜。21.用放大镜观察物体时下列说法正确的
是（ ）
A、放大镜距被观察物体越近，看得越清楚。
B、放大镜距被观察物体越远，看得越清楚。
C、放大镜在某一位置时，看得最清楚。
D、用放大镜观察物体，只能看到放大的像。C22.李奶奶用放大镜看书时，觉得字太小，为将字的像大一些，正确的方法是（ ）
A、眼睛和书不动，让放大镜距离书稍远一些。
B、放大镜和书不动，让人眼距离放大镜稍近一些。
C、放大镜和书不动，让人眼距离放大镜稍近一些。
D、放大镜和书不动，让人眼距离放大镜稍远一些。A23.用投影仪投影胶片时，想使屏幕上的字大一点，可采用的方法是（ ）
A、使投影仪远离屏幕，同时将镜头移近胶片。
B、使投影仪靠近屏幕一些，同时将镜头远离胶片。
C、只需将投影仪远离屏幕。
D、只需将投影仪移近屏幕。A24.放映幻灯时，想使银幕上出现 “ ”的
字时 ，则幻灯片在镜头前正确放置方法
应是（ ）
A、

B、

C、

D、B 25.幻灯片到透镜的距离为30cｍ时，银幕上成放大的像，则此幻灯机镜头的焦距可能是（ ）
A、15cｍ
B、20cｍ
C、10cｍ
D、40cｍB26.测绘人员绘制地图常需要飞机上拍摄地面照片，若使用相机镜头焦距50mm ，则底片与镜头距离应在（ ）
A、100mm 以外。
B、恰为50mm 。
C、略大于50mm 。
D、50mm 以内。C27.一架普通的傻瓜相机，其焦距为38mm ，在拍摄时，不用调焦是因为：（ ）
A、普通傻瓜相机级自动调焦。
B、无论物距怎样改变，而像距改变很小。
C、物距u >1m 时，物距改变很大，而像距
改变很小。
D、物距为任何时，都能拍摄晰照片。CabD You can do it better!
