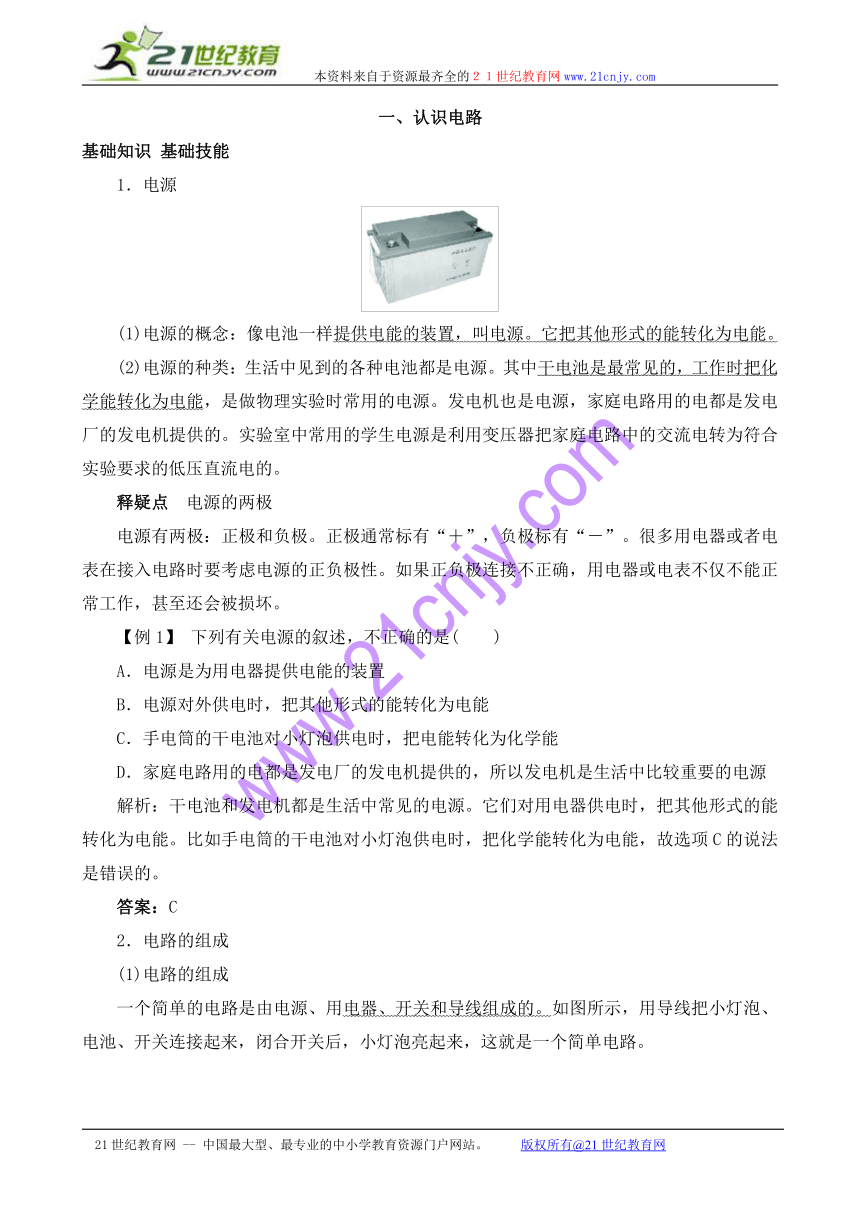

一、认识电路
基础知识 基础技能
1．电源
(1)电源的概念：像电池一样提供电能的装置，叫电源。它把其他形式的能转化为电能。
(2)电源的种类：生活中见到的各种电池都 ( http: / / www.21cnjy.com )是电源。其中干电池是最常见的，工作时把化学能转化为电能，是做物理实验时常用的电源。发电机也是电源，家庭电路用的电都是发电厂的发电机提供的。实验室中常用的学生电源是利用变压器把家庭电路中的交流电转为符合实验要求的低压直流电的。【来源：21cnj*y.co*m】
释疑点 电源的两极
电源有两极：正极和负极。正极通常标有“＋” ( http: / / www.21cnjy.com )，负极标有“－”。很多用电器或者电表在接入电路时要考虑电源的正负极性。如果正负极连接不正确，用电器或电表不仅不能正常工作，甚至还会被损坏。【版权所有：21教育】
【例1】 下列有关电源的叙述，不正确的是(　　)
A．电源是为用电器提供电能的装置
B．电源对外供电时，把其他形式的能转化为电能
C．手电筒的干电池对小灯泡供电时，把电能转化为化学能
D．家庭电路用的电都是发电厂的发电机提供的，所以发电机是生活中比较重要的电源
解析：干电池和发电机都是生活中常见的电源。 ( http: / / www.21cnjy.com )它们对用电器供电时，把其他形式的能转化为电能。比如手电筒的干电池对小灯泡供电时，把化学能转化为电能，故选项C的说法是错误的。【出处：21教育名师】
答案：C
2．电路的组成
(1)电路的组成

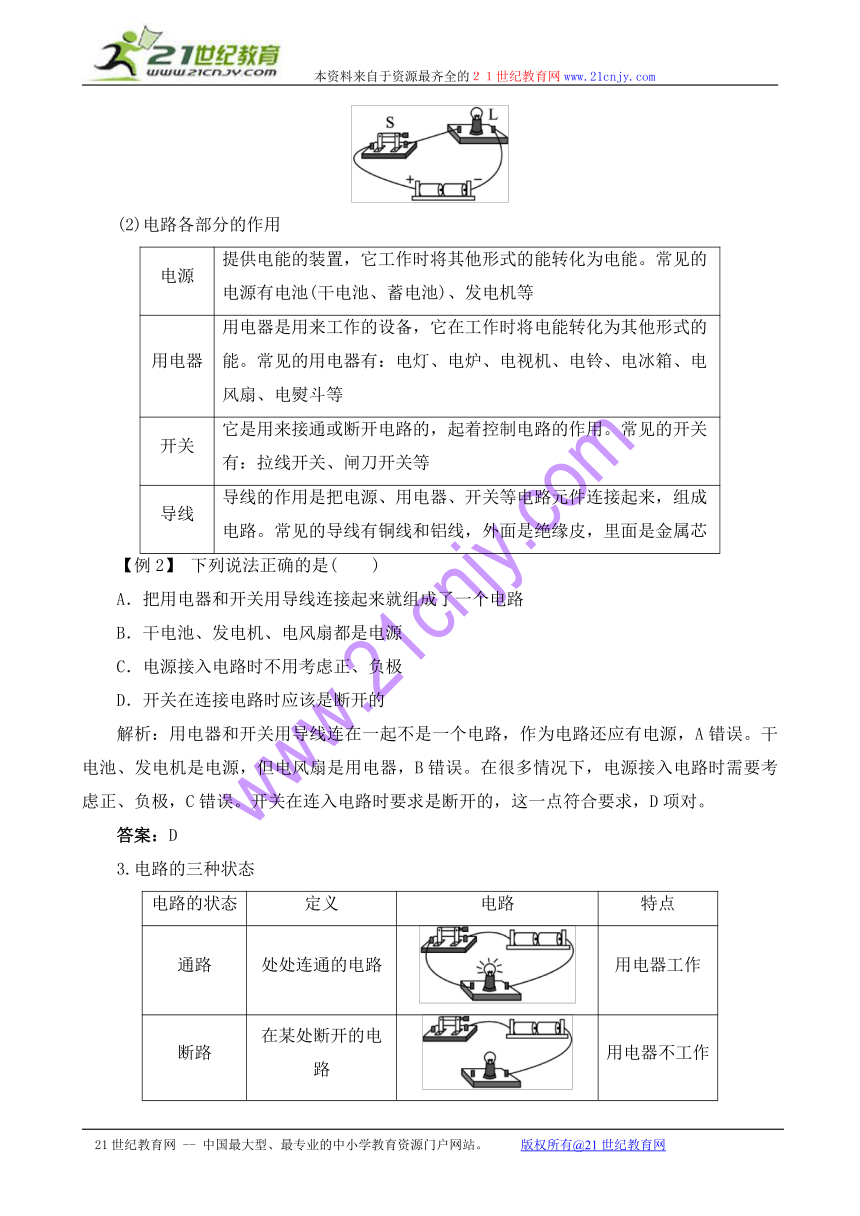

一个简单的电路是由电源、用 ( http: / / www.21cnjy.com )电器、开关和导线组成的。如图所示，用导线把小灯泡、电池、开关连接起来，闭合开关后，小灯泡亮起来，这就是一个简单电路。
(2)电路各部分的作用
电源 提供电能的装置，它工作时将其他形式的能转化为电能。常见的电源有电池(干电池、蓄电池)、发电机等
用电器 用电器是用来工作的设备，它在工作时将电能转化为其他形式的能。常见的用电器有：电灯、电炉、电视机、电铃、电冰箱、电风扇、电熨斗等
开关 它是用来接通或断开电路的，起着控制电路的作用。常见的开关有：拉线开关、闸刀开关等
导线 导线的作用是把电源、用电器、开关等电路元件连接起来，组成电路。常见的导线有铜线和铝线，外面是绝缘皮，里面是金属芯
【例2】 下列说法正确的是(　　)
A．把用电器和开关用导线连接起来就组成了一个电路
B．干电池、发电机、电风扇都是电源
C．电源接入电路时不用考虑正、负极
D．开关在连接电路时应该是断开的
解析：用电器和开关用导线连在一起不是一 ( http: / / www.21cnjy.com )个电路，作为电路还应有电源，A错误。干电池、发电机是电源，但电风扇是用电器，B错误。在很多情况下，电源接入电路时需要考虑正、负极，C错误。开关在连入电路时要求是断开的，这一点符合要求，D项对。
答案：D
3.电路的三种状态
电路的状态 定义 电路 特点
通路 处处连通的电路 用电器工作
断路 在某处断开的电路 用电器不工作

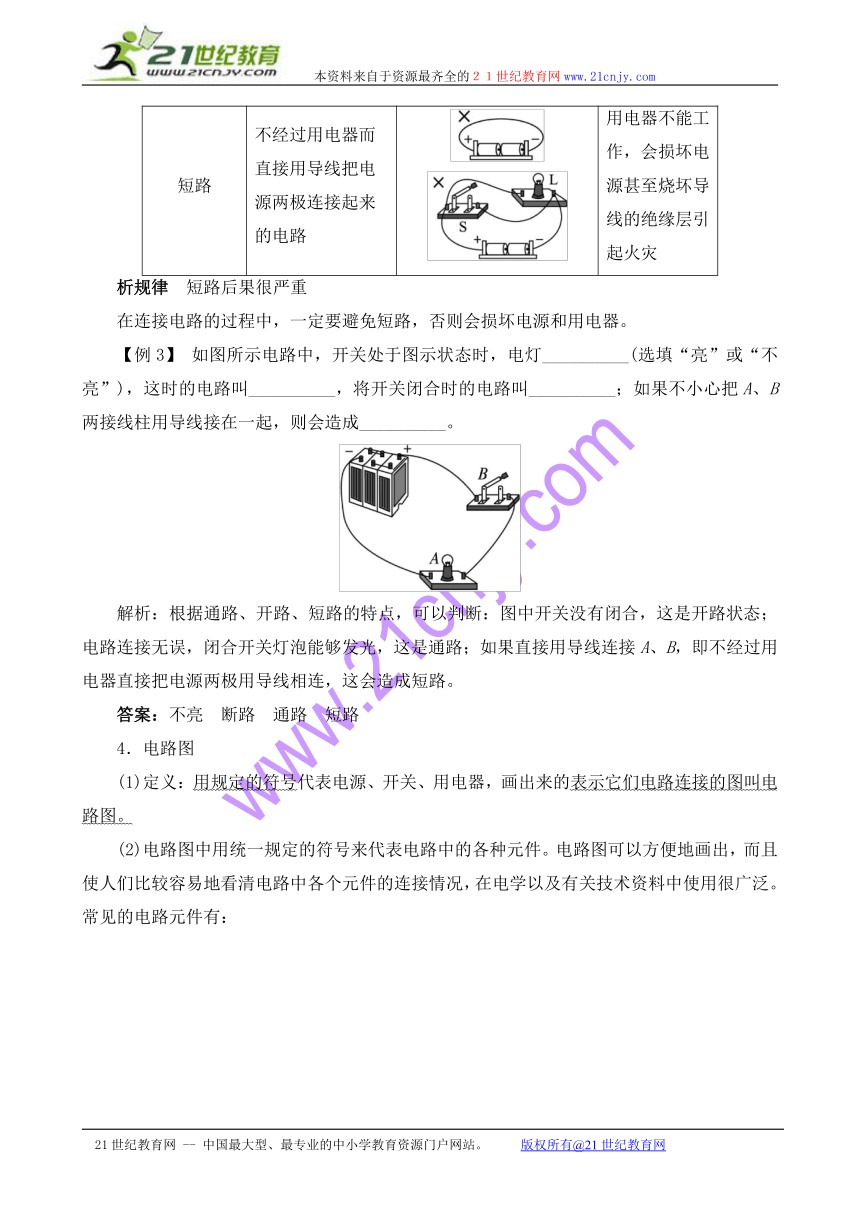

短路 不经过用电器而直接用导线把电源两极连接起来的电路 用电器不能工作，会损坏电源甚至烧坏导线的绝缘层引起火灾
析规律 短路后果很严重
在连接电路的过程中，一定要避免短路，否则会损坏电源和用电器。
【例3】 如图所示电路中，开关处于 ( http: / / www.21cnjy.com )图示状态时，电灯__________(选填“亮”或“不亮”)，这时的电路叫__________，将开关闭合时的电路叫__________；如果不小心把A、B两接线柱用导线接在一起，则会造成__________。21教育网
解析：根据通路、开路、短路的特点， ( http: / / www.21cnjy.com )可以判断：图中开关没有闭合，这是开路状态；电路连接无误，闭合开关灯泡能够发光，这是通路；如果直接用导线连接A、B，即不经过用电器直接把电源两极用导线相连，这会造成短路。21cnjy.com
答案：不亮　断路　通路　短路
4．电路图
(1)定义：用规定的符号代表电源、开关、用电器，画出来的表示它们电路连接的图叫电路图。
(2)电路图中用统一规定的符号来代表电路中的 ( http: / / www.21cnjy.com )各种元件。电路图可以方便地画出，而且使人们比较容易地看清电路中各个元件的连接情况，在电学以及有关技术资料中使用很广泛。常见的电路元件有：www.21-cn-jy.com
画电路图时应注意哪些问题？
(1)准确使用各种电路元件符号；
(2)导线交叉处，如果是相连导线应以圆　点表示，尽量避免出现交叉不相连的导线；
(3)元件不要画在拐角处，各元件的位置要安排得当，分布均匀，整个电路图最好呈长方形，尽量使电路图简洁美观；2·1·c·n·j·y
(4)电路图中各元件的连接顺序应尽量与实物图中的顺序一一对应。
【例4】 如图所示，连接正确的电路图是(　　)
解析：
A × 缺少电源。
B × 开关闭合，会使电源发生短路现象，损坏电源。
D
C √ 一个完整的电路必须由电源、开关、用电器和导线这四部分组成，符合要求。
答案：C
点技巧 如何判断一个电路是否合理
一是看电路的组成是否完整，最简单的电路也必须由电源、开关、用电器和导线这四部分组成；二是看是否出现电源短路现象。21世纪教育网版权所有
基础方法 基本能力
5．怎样根据实物图画电路图
电路图绘画方便，而且各元件的连接情况一目了然，在电学以及有关技术资料中使用很广泛。我们应该学会看电路图，还要学会根据实物电路画电路图。21·cn·jy·com
根据实物图画电路图的步骤：
(1)观察电路中有哪些元件；
(2)看这些元件是怎样用导线连接起来的；
(3)用规定的符号把电路连接情况画出来；
(4)给电路元件标上名称，一般灯泡用L表示，开关用S表示，如果不止一个灯泡或开关的话，要加上角标来区别，比如L2、S2。【来源：21·世纪·教育·网】
【例5】 画出如图所示的电路图。
解析：解此类题目时。要注意 ( http: / / www.21cnjy.com )电路的完整性，画电路图时要规范。根据实物图画电路图时，电路图一定要准确反映出各元件的连接情况，画电路图时，元件位置要安排得当，分布均匀，元件不要画在拐角处。21·世纪*教育网
答案：如图所示。
6.怎样根据电路图连接实物图
一般遵循下面的步骤：
(1)观察电路图，看看有哪些电路元件符号，弄清各符号的意义，以及各元件的连接方法；
(2)从电源的一极(如正极)出发，按顺序依次把电路元件连接起来，直至电源的另一极；
(3)最后进行检查，个别地方进行修正。
连接实物图时还要注意以下几点：
(1)按顺序连接，即从电源的一极(如正极)出发，按顺序依次把各元件连接起来，直至电源的另一极，这样思路清晰，可以避免顾此失彼；www-2-1-cnjy-com
(2)与电路图连接情况一致，即各元件的顺序、位置、电源的正负极等，必须与电路图对应；
(3)避免导线交叉；
(4)导线一定要接在各元件的“接线柱”上。
【例6】 按照图甲所示的电路图，将图乙中各个元件连接起来(用铅笔画线表示导线)。
解析：
→→
答案：如图所示。
思维拓展 创新引用
7．电源工作时的能量转化
电源在电路中是提供电能的 ( http: / / www.21cnjy.com )装置，而电源所提供的电能是由其他形式的能转换而来的。干电池、蓄电池向外供电时，获得电能的同时消耗了化学能，故电能实质上是由化学能转化来的；家庭电路中的电流是靠远方电厂中的发电机来维持的，发电机在提供电能的同时，消耗了其他机器提供的机械能，所以它工作时是将机械能转化为电能。但是要注意的是，给蓄电池充电时，不应把蓄电池当作电源看，这时的能量转化是电能转化为化学能。
【例7】 手机电池是可重复使用的电池，它能被充电和放电成百上千次。下列关于手机电池的说法中，正确的是(　　)2-1-c-n-j-y
A．电池在手机待机和充电时都是提供电能的
B．电池在手机待机和充电时都是消耗电能的
C．手机待机时，电池消耗电能，在充电时电池提供电能
D．手机待机时，电池提供电能，在充电时电池消耗电能
解析：手机待机和通话时，电池充当的是电 ( http: / / www.21cnjy.com )源作用，这时它提供电能。在电池充电时，它消耗电能，它将消耗的电能转化为化学能贮存起来以便能向外供电，故充电时的能量转化同向外供电时相反。　　21*cnjy*com
答案：D
