4.5电压的测量测试题（无答案）

4.5测量电压
姓名
1、一个用电器需用两个铅蓄电池串联起来供电才能正常工作，这个用电器正常工作的电压是______V，实验室两个量程的电压表用来测量用电器两端电压时，应选用________量程
灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示。再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接法 （填“正确”或“不正确”。原因是 。
如图（甲）所示，电流电压恒定。当开关S1闭合、S2断开时，电压表的示数如图（乙）所示，当S1断开、S2闭合时，电压表的示数如图（丙）所示，则灯L1两端电压为 V，灯L2两端电压为 V。
（ 甲）
4、下列数据中最符合实际的是（ ）
A．一节新干电池的电压为1.5V
B．今天教室内的气温约为60℃
C.光中真空中的传播速度为340m/s
D．对人体的安全电压为不高于220V
5、干电池是一种常用、方便的电源。以下关于干电池的说法中正确的是（ ）
A．有的干电池提供直流电，有的干电池提供交流电
B．常用的1号、2号、5号、7号干电池的电压随号数的增大而增大
C．干电池是把电能转化为化学能的装置
D．多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境。所以，废弃的干电池应该集中分类处理
6、在下图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（ ）
7、 如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 【 】
①是电流表，②和③是电压表；
①和③是电压表，②是电流表；
①和②是电流表，③是电压表；
①②和③都是电流表

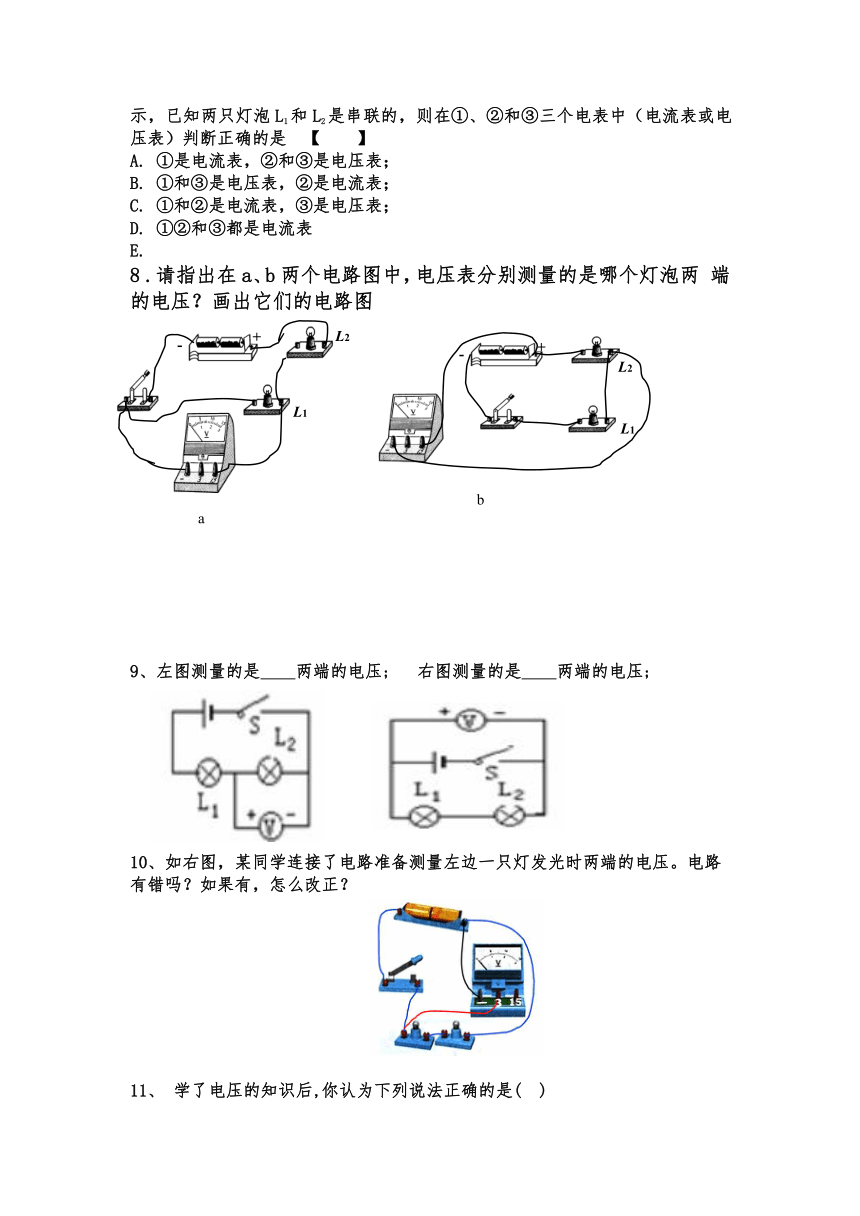

8 .请指出在a、b两个电路图中，电压表分别测量的是哪个灯泡两 端的电压？画出它们的电路图
9、左图测量的是 两端的电压; 右图测量的是 两端的电压;
10、如右图，某同学连接了电路准备测量左边一只灯发光时两端的电压。电路有错吗？如果有，怎么改正？
11、 学了电压的知识后,你认为下列说法正确的是( )
A.只要电路构成通路,导体中就有电流通过
B电路中只要有电压就会有电流
C.电压是电路中形成电流的原因
D电路中有电流,则电路两端一定有电压
12、请读出图中电压表的示数： 。
13、图中元件用铅笔画线表示导线按下列要求连接起来，其中灯泡L1和L2串联，电压表V测L2两端的电压。
14、下图中用电压表测量灯泡L2两端电压正确的是
15．如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表
16、请你利用所示的器材，测量小灯泡两端的电压和流过小灯泡的电流
(1)把图中的实物电路用笔画线代替导线连接完整。
(2)请根据实物电路在答题卡的虚线框内画出电路图；
(3)闭合开关后，发现灯泡不亮，电压表无示数，电流表示数很大，则电路中可能出现的故障是（ ）
A．电流表断路 B．电压表短路 c．小灯泡短路 D．小灯泡短路
17、下列说法中正确的是（ ）
A．通过导体的电压是形成电流的原因
B．电源是产生电压的必要条件
C、导体中有大量的自由电荷，只要构成通路，导体中就会有电荷通过
D．电路中只要有电压，就会有电流
18、关于电流表和电压表的使用方法，下列说法中正确的是（ ）
A．测量电压时，电压表必须与被测电路串联
B．测量电流时，电流表必须与被测电路串联
C、不管是电流表还是电压表，连接时必须使电流从“十”接线柱流出，从“一”接线柱流进
D．电压表的量程改变后，每小格表示的值仍保持不变
19、在图所示的电路中，①、②、③是三个电表(电压表或电流表)。闭合开关S灯L1与L2串联，电路中 是电流表， 是电压表。如果闭合开关S灯L1与L2并联，电路中 是电流表， 是电压表。（填序号）
20、在图13—5—8所示的○内填上适当的电表符号，使之成为一个正确的电 路，且闭合开关S后，两灯均能发光．
21、在探究并联电路电流特点时，小兰连接了图2甲所示的电路。当她将电流表依次接入a、b两点时，发现电流表指针偏转情况相同，如图2乙所示。则电路中通过灯泡L1的电流
为 A。
22．下列说法错误的是( )
A．电流表要串联在电路中
B．电压表要并联在电路中
C．电流表不能直接接在电源的两极上
D．电压表不能直接接在电源的两极上
23．小明在用两个量程的电压表（0～3V和0～15V）测两节干电池串联后的电压，记录是10v,他出现错误的原因是________________________，实际电压应是___________
24、图1所示电压表的示数是 。 若改接另一量程，则电压表的示数是 。
25.下图是直接用电压表测电灯L2两端电压的电路图，其中正确的是 ( )
。
a
+
-
L1
L2
+
-
L1
L2
b
甲
a
b
A
-
0.6
3
乙
图2
L1
L2
3
15
图1
