4.5测量的电压练习题精选(附答案)

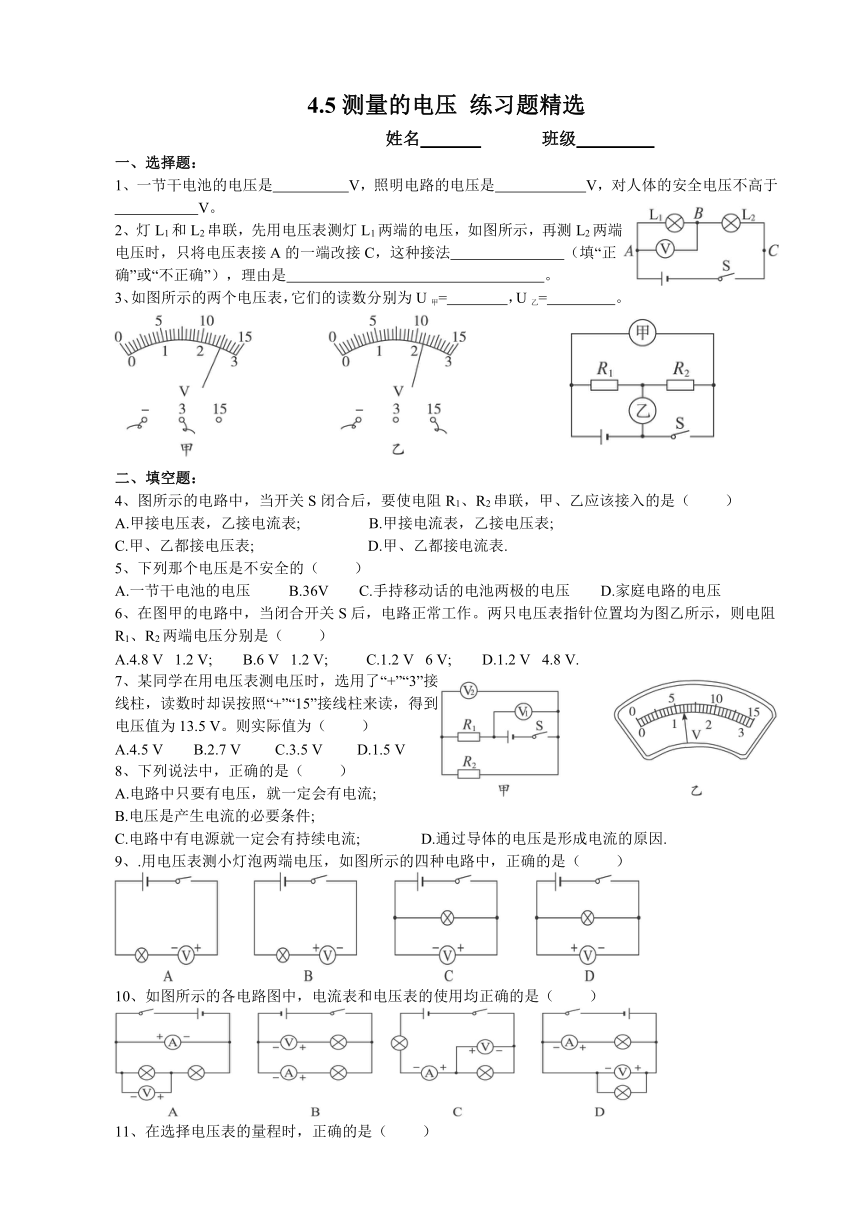

4.5测量的电压 练习题精选
姓名 班级
一、选择题：
1、一节干电池的电压是 V，照明电路的电压是 V，对人体的安全电压不高于
V。
2、灯L1和L2串联，先用电压表测灯L1两端的电压，如图所示，再测L2两端电压时，只将电压表接A的一端改接C，这种接法 （填“正确”或“不正确”），理由是 。
3、如图所示的两个电压表，它们的读数分别为U甲= ，U乙= 。
二、填空题：
4、图所示的电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是（ ）
A.甲接电压表，乙接电流表; B.甲接电流表，乙接电压表;
C.甲、乙都接电压表; D.甲、乙都接电流表.
5、下列那个电压是不安全的（ ）
A.一节干电池的电压 B.36V C.手持移动话的电池两极的电压 D.家庭电路的电压
6、在图甲的电路中，当闭合开关S后，电路正常工作。两只电压表指针位置均为图乙所示，则电阻R1、R2两端电压分别是（ ）
A.4.8 V 1.2 V; B.6 V 1.2 V; C.1.2 V 6 V; D.1.2 V 4.8 V.
7、某同学在用电压表测电压时，选用了“+”“3”接线柱，读数时却误按照“+”“15”接线柱来读，得到电压值为13.5 V。则实际值为（ ）
A.4.5 V B.2.7 V C.3.5 V D.1.5 V
8、下列说法中，正确的是（ ）
A.电路中只要有电压，就一定会有电流;
B.电压是产生电流的必要条件;
C.电路中有电源就一定会有持续电流; D.通过导体的电压是形成电流的原因.
9、.用电压表测小灯泡两端电压，如图所示的四种电路中，正确的是（ ）
10、如图所示的各电路图中，电流表和电压表的使用均正确的是（ ）
11、在选择电压表的量程时，正确的是（ ）
A.尽可能选择大一些的量程;
B.经试触后被测电压不超过小的量程时，尽可能选择小量程;
C.尽管选用的量程不同，但对测量结果毫无影响;
D.为使测量结果更精确，量程选得越小越好.
12、如图所示，电压表所测的是（ ）
A.电源电压; B.灯L1两端的电压;
C.灯L2两端的电压; D.灯L1与L2两端的电压.
三、实验题：
13、将图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，电压表V2测L2两端的电压。
14、如图所示，要测量干路
和支路的电流及灯泡两端的
电压，在空白处标出电流表
或电压表，并标出电表的正、
负接线柱。
15、有一天，小明买了三节干电池，他想：“把这三节干电池串联，电压增大，且这个电池组的总电压等于每节电池电压之和，如果把这几节电池并联起来，对同一盏灯供电，那么组成的电池组提供的电压、电流会发生变化吗？于是，他找来小华一起开展如下的探究。
（1）他俩收集到一只小灯泡、导线、电流表和电压表、三节相同的新干电池，按如图所示的电路首先使用一节电池连好实物图。
（2）闭合开关，读出电流表和电压表的示数，并记在设计的表格中。然后换二节和三节并联的电池组，分别重复上述操作，把数据记录在表格中。
电源 电压(V) 电流(A)
一节干电池 1.5 0.12
二节干电池 1.5 0.13
三节干电池 1.5 0.14
小华和小明经过分析归纳得出：几节干电池并联组成的电池组总电压 1节干电池的电压，随着并联的干电池增多，电流逐渐 。
怎样认识和测量电压 练习题 答案
1.5，220，36；
不正确， 这样会使电压表正负接线柱接反，损坏电压表；
3、2.5 V，11 V；
4、C
5、D
6、A
7、B
8、B
9、D
10、D
11、B
12、C
13、
14、
15、不变， 增大。
