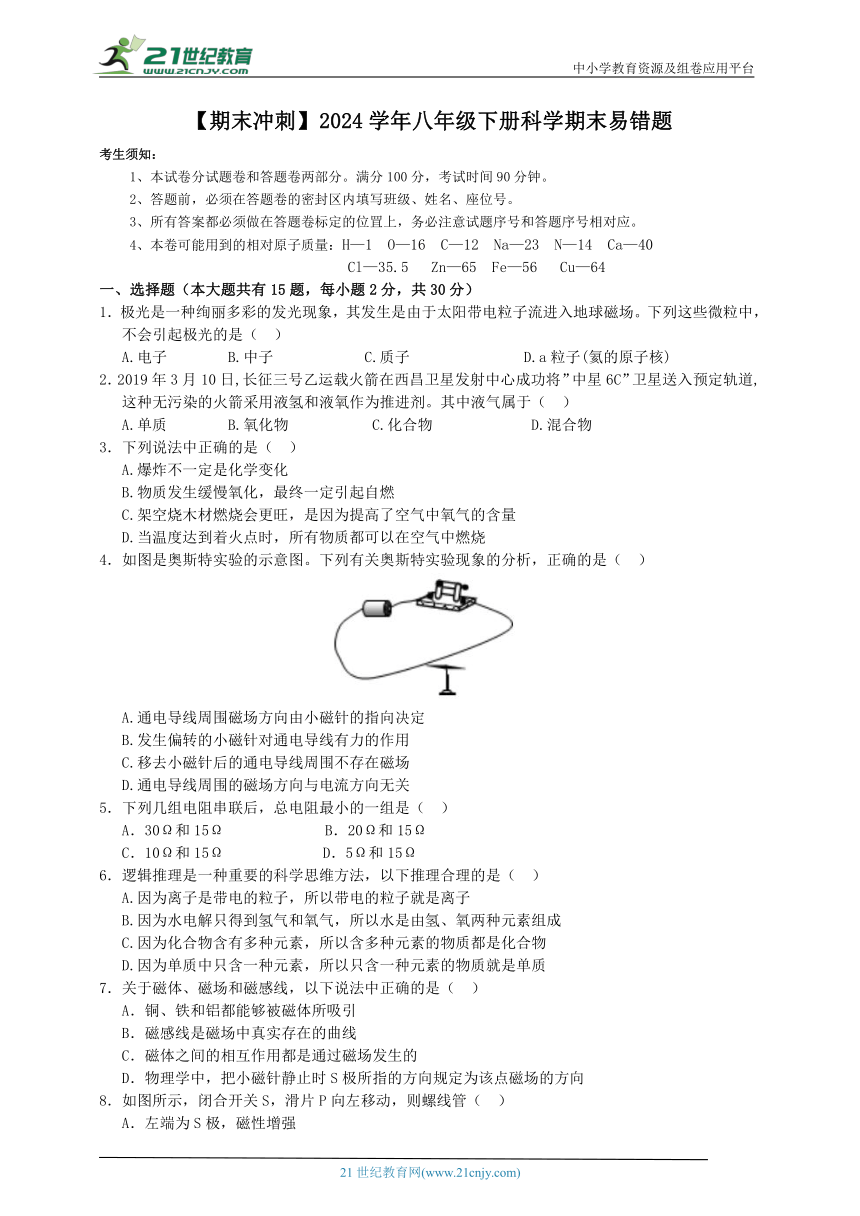

【期末冲刺】2024学年八年级下册科学期末易错题
考生须知：
1、本试卷分试题卷和答题卷两部分。满分100分，考试时间90分钟。
2、答题前，必须在答题卷的密封区内填写班级、姓名、座位号。
3、所有答案都必须做在答题卷标定的位罝上，务必注意试题序号和答题序号相对应。
4、本卷可能用到的相对原子质量：H—1 O—16 C—12 Na—23 N—14 Ca—40
Cl—35.5 Zn—65 Fe—56 Cu—64
一、选择题（本大题共有15题，每小题2分，共30分）
1．极光是一种绚丽多彩的发光现象，其发生是由于太阳带电粒子流进入地球磁场。下列这些微粒中，不会引起极光的是（ ）
A.电子 B.中子 C.质子 D.a粒子(氦的原子核)
2．2019年3月10日,长征三号乙运载火箭在西昌卫星发射中心成功将”中星6C”卫星送入预定轨道,这种无污染的火箭采用液氢和液氧作为推进剂。其中液气属于（ ）
A.单质 B.氧化物 C.化合物 D.混合物
3．下列说法中正确的是（ ）
A.爆炸不一定是化学变化
B.物质发生缓慢氧化，最终一定引起自燃
C.架空烧木材燃烧会更旺，是因为提高了空气中氧气的含量
D.当温度达到着火点时，所有物质都可以在空气中燃烧
4．如图是奥斯特实验的示意图。下列有关奥斯特实验现象的分析，正确的是（ ）
A.通电导线周围磁场方向由小磁针的指向决定
B.发生偏转的小磁针对通电导线有力的作用
C.移去小磁针后的通电导线周围不存在磁场
D.通电导线周围的磁场方向与电流方向无关
5．下列几组电阻串联后，总电阻最小的一组是（ ）
A．30Ω和15Ω B．20Ω和15Ω
C．10Ω和15Ω D．5Ω和15Ω
6．逻辑推理是一种重要的科学思维方法，以下推理合理的是（ ）
A.因为离子是带电的粒子，所以带电的粒子就是离子
B.因为水电解只得到氢气和氧气，所以水是由氢、氧两种元素组成
C.因为化合物含有多种元素，所以含多种元素的物质都是化合物
D.因为单质中只含一种元素，所以只含一种元素的物质就是单质
7．关于磁体、磁场和磁感线，以下说法中正确的是（ ）
A．铜、铁和铝都能够被磁体所吸引
B．磁感线是磁场中真实存在的曲线
C．磁体之间的相互作用都是通过磁场发生的
D．物理学中，把小磁针静止时S极所指的方向规定为该点磁场的方向

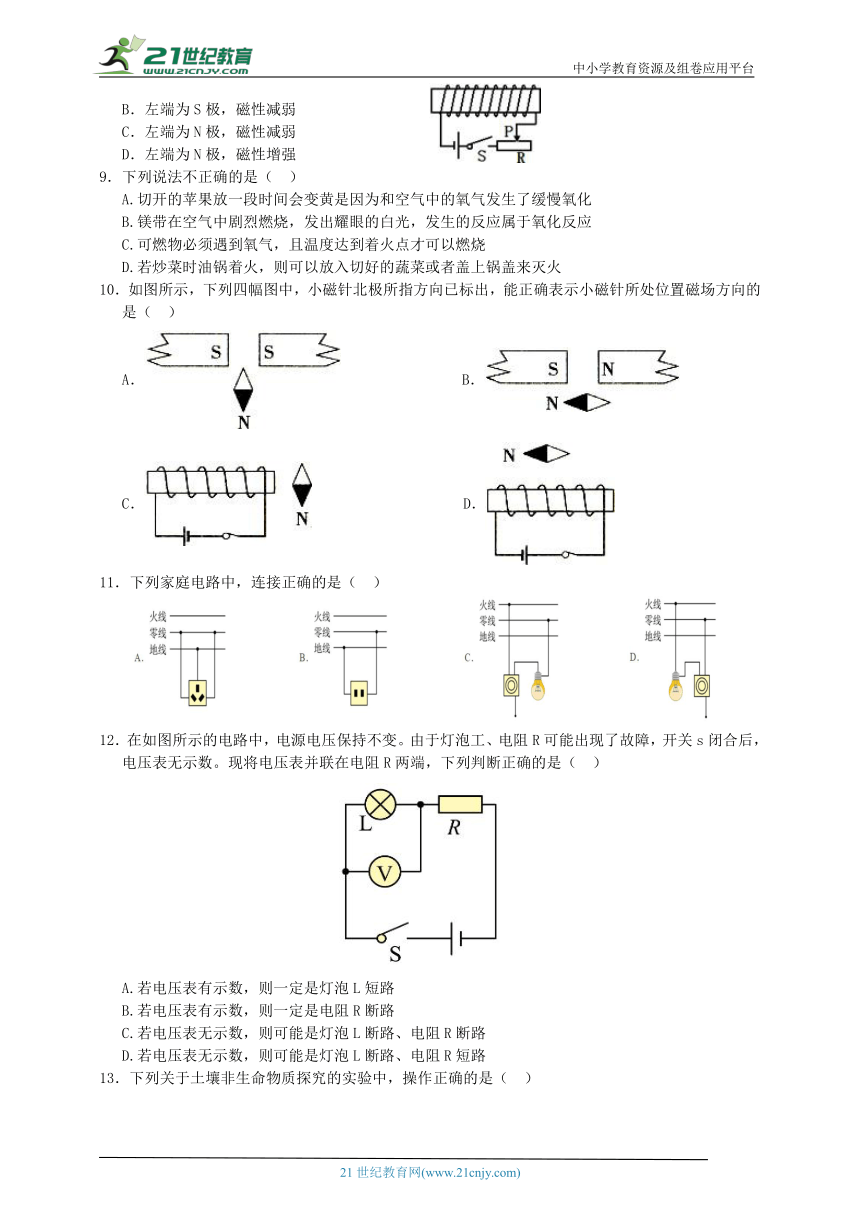

8．如图所示，闭合开关S，滑片P向左移动，则螺线管（ ）
左端为S极，磁性增强
左端为S极，磁性减弱
左端为N极，磁性减弱
左端为N极，磁性增强
9．下列说法不正确的是（ ）
A.切开的苹果放一段时间会变黄是因为和空气中的氧气发生了缓慢氧化
B.镁带在空气中剧烈燃烧，发出耀眼的白光，发生的反应属于氧化反应
C.可燃物必须遇到氧气，且温度达到着火点才可以燃烧
D.若炒菜时油锅着火，则可以放入切好的蔬菜或者盖上锅盖来灭火
10．如图所示，下列四幅图中，小磁针北极所指方向已标出，能正确表示小磁针所处位置磁场方向的是（ ）
A． B．
C． D．
11．下列家庭电路中，连接正确的是（ ）
12．在如图所示的电路中，电源电压保持不变。由于灯泡工、电阻R可能出现了故障，开关s闭合后，电压表无示数。现将电压表并联在电阻R两端，下列判断正确的是（ ）
A.若电压表有示数，则一定是灯泡L短路
B.若电压表有示数，则一定是电阻R断路
C.若电压表无示数，则可能是灯泡L断路、电阻R断路
D.若电压表无示数，则可能是灯泡L断路、电阻R短路

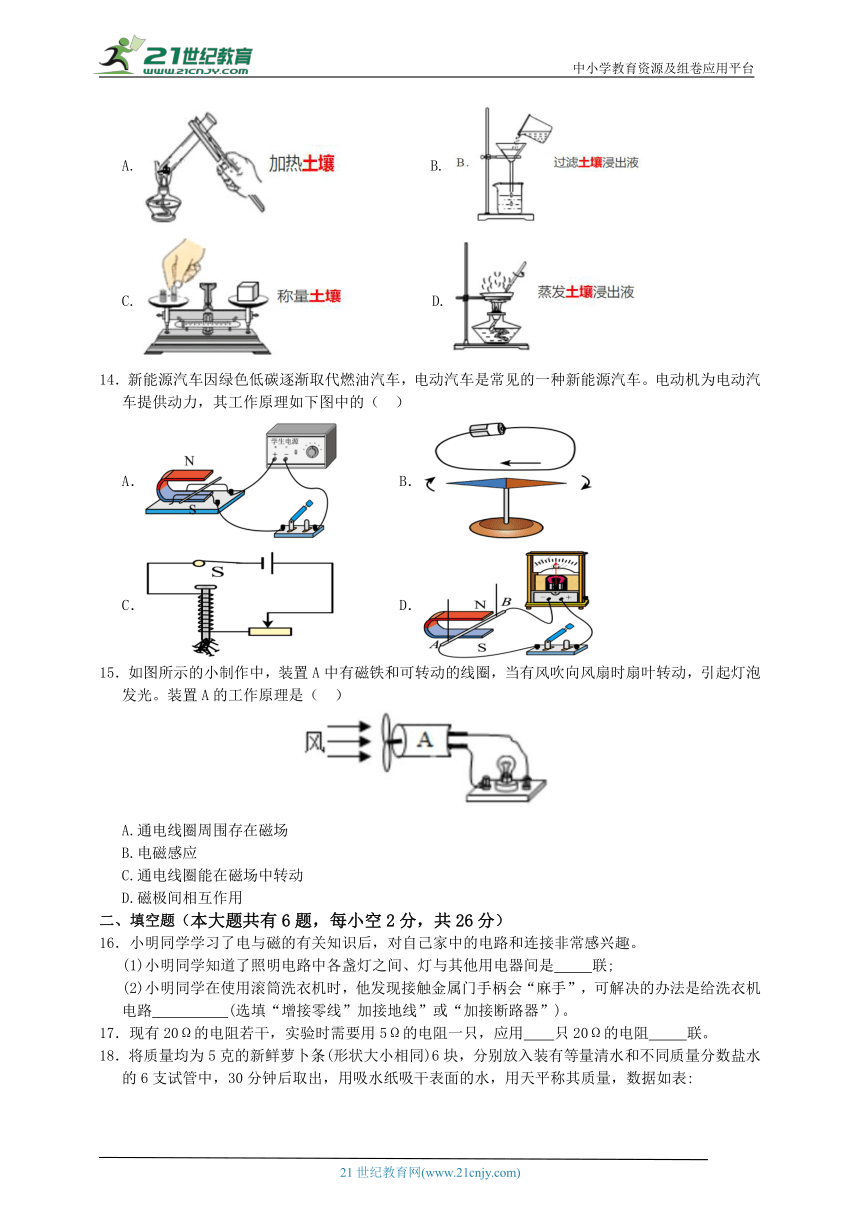

13．下列关于土壤非生命物质探究的实验中，操作正确的是（ ）
A. B.
C. D.
14．新能源汽车因绿色低碳逐渐取代燃油汽车，电动汽车是常见的一种新能源汽车。电动机为电动汽车提供动力，其工作原理如下图中的（ ）
A． B．
C． D．
15．如图所示的小制作中，装置A中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，引起灯泡发光。装置A的工作原理是（ ）
A.通电线圈周围存在磁场
B.电磁感应
C.通电线圈能在磁场中转动
D.磁极间相互作用
二、填空题（本大题共有6题，每小空2分，共26分）
16．小明同学学习了电与磁的有关知识后，对自己家中的电路和连接非常感兴趣。
(1)小明同学知道了照明电路中各盏灯之间、灯与其他用电器间是 联;
(2)小明同学在使用滚筒洗衣机时，他发现接触金属门手柄会“麻手”，可解决的办法是给洗衣机电路 (选填“增接零线”加接地线”或“加接断路器”)。
17．现有20Ω的电阻若干，实验时需要用5Ω的电阻一只，应用 只20Ω的电阻 联。

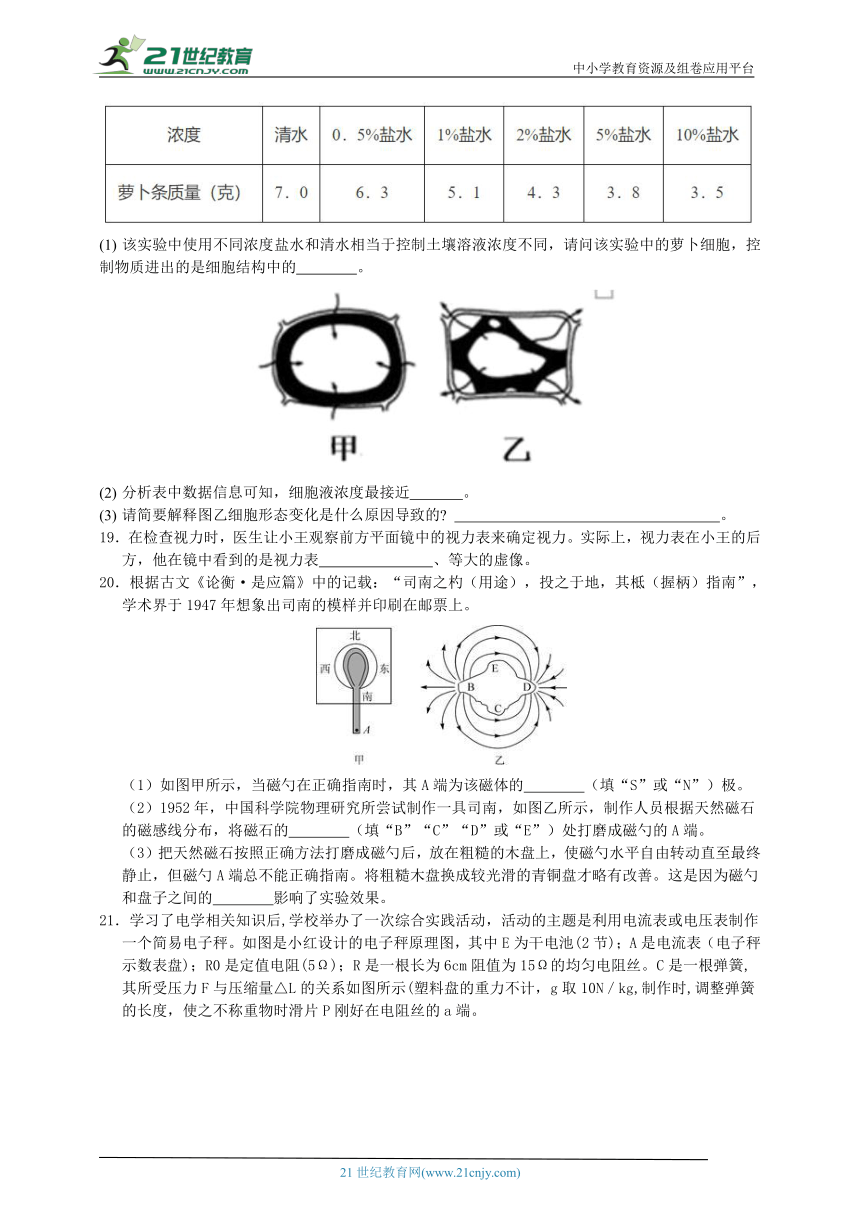

18．将质量均为5克的新鲜萝卜条(形状大小相同)6块，分别放入装有等量清水和不同质量分数盐水的6支试管中，30分钟后取出，用吸水纸吸干表面的水，用天平称其质量，数据如表:
该实验中使用不同浓度盐水和清水相当于控制土壤溶液浓度不同，请问该实验中的萝卜细胞，控制物质进出的是细胞结构中的 。
分析表中数据信息可知，细胞液浓度最接近 。
请简要解释图乙细胞形态变化是什么原因导致的 。
19．在检查视力时，医生让小王观察前方平面镜中的视力表来确定视力。实际上，视力表在小王的后方，他在镜中看到的是视力表 、等大的虚像。
20．根据古文《论衡·是应篇》中的记载：“司南之杓（用途），投之于地，其柢（握柄）指南”，学术界于1947年想象出司南的模样并印刷在邮票上。
（1）如图甲所示，当磁勺在正确指南时，其A端为该磁体的 （填“S”或“N”）极。
（2）1952年，中国科学院物理研究所尝试制作一具司南，如图乙所示，制作人员根据天然磁石的磁感线分布，将磁石的 （填“B”“C”“D”或“E”）处打磨成磁勺的A端。
（3）把天然磁石按照正确方法打磨成磁勺后，放在粗糙的木盘上，使磁勺水平自由转动直至最终静止，但磁勺A端总不能正确指南。将粗糙木盘换成较光滑的青铜盘才略有改善。这是因为磁勺和盘子之间的 影响了实验效果。

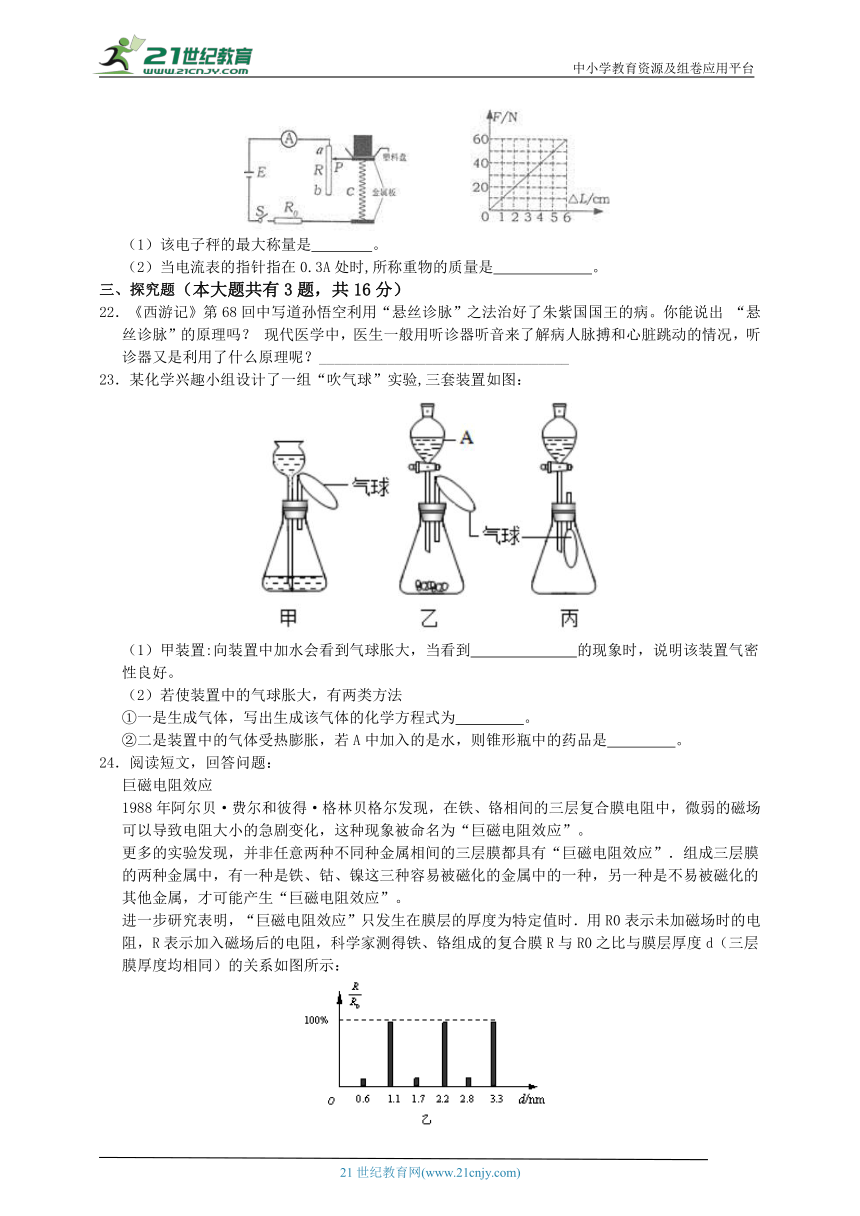

21．学习了电学相关知识后,学校举办了一次综合实践活动，活动的主题是利用电流表或电压表制作一个简易电子秤。如图是小红设计的电子秤原理图，其中E为干电池(2节)；A是电流表（电子秤示数表盘)；R0是定值电阻(5Ω)；R是一根长为6cm阻值为15Ω的均匀电阻丝。C是一根弹簧,其所受压力F与压缩量△L的关系如图所示(塑料盘的重力不计，g取10N／kg,制作时,调整弹簧的长度，使之不称重物时滑片P刚好在电阻丝的a端。
（1）该电子秤的最大称量是 。
（2）当电流表的指针指在0.3A处时,所称重物的质量是 。
三、探究题（本大题共有3题，共16分）
22．《西游记》第68回中写道孙悟空利用“悬丝诊脉”之法治好了朱紫国国王的病。你能说出 “悬丝诊脉”的原理吗？ 现代医学中，医生一般用听诊器听音来了解病人脉搏和心脏跳动的情况，听诊器又是利用了什么原理呢？_________________________________
23．某化学兴趣小组设计了一组“吹气球”实验,三套装置如图：
（1）甲装置:向装置中加水会看到气球胀大，当看到 的现象时，说明该装置气密性良好。
（2）若使装置中的气球胀大，有两类方法
①一是生成气体，写出生成该气体的化学方程式为 。
②二是装置中的气体受热膨胀，若A中加入的是水，则锥形瓶中的药品是 。
24．阅读短文，回答问题：
巨磁电阻效应
1988年阿尔贝·费尔和彼得·格林贝格尔发现，在铁、铬相间的三层复合膜电阻中，微弱的磁场可以导致电阻大小的急剧变化，这种现象被命名为“巨磁电阻效应”。
更多的实验发现，并非任意两种不同种金属相间的三层膜都具有“巨磁电阻效应”．组成三层膜的两种金属中，有一种是铁、钴、镍这三种容易被磁化的金属中的一种，另一种是不易被磁化的其他金属，才可能产生“巨磁电阻效应”。
进一步研究表明，“巨磁电阻效应”只发生在膜层的厚度为特定值时．用R0表示未加磁场时的电阻，R表示加入磁场后的电阻，科学家测得铁、铬组成的复合膜R与R0之比与膜层厚度d（三层膜厚度均相同）的关系如图所示：
1994年IBM公司根据“巨磁电阻效应”原理，研制出“新型读出磁头”，将磁场对复合膜阻值的影响转换成电流的变化来读取信息。
（1）以下两种金属组成的三层复合膜可能发生“巨磁电阻效应”的是 。
A．铜、银 B．铁、铜 C．铜、铝 D．铁、镍
（2）对铁、铬组成的复合膜，当膜层厚度是1.1nm时，这种复合膜电阻 （选“具有”或“不具有”）“巨磁电阻效应”。
（3）铁、铬组成的复合膜，发生“巨磁电阻效应”时，其电阻R比未加磁场时的电阻R0 （选“大”或“小”）得多。
（4）丙图是硬盘某区域磁记录的分布情况，其中1表示有磁区域，0表示无磁区域．将“新型读出磁头”组成如图所示电路，当磁头从左向右匀速经过该区域过程中，电流表读数变化情况应是丁图中的 。
四、解答题（本大题共有4题，共28分）
25．如图（一）所示，为地球磁场的N、S极，请在图中的曲线上用箭头标出地磁场的磁感线方向，如图（二）所示请画出图中螺线管线的绕法。
26．将下图中的单刀双掷开关、电灯连入电路。
要求：
（1）拨动任何一个单刀双掷开关，都能使电灯发光或熄灭。
（2）符合安全用电原则。
27．化学兴趣小组为探究实验室制取氧气。把干燥、纯净的氣酸钾和二氧化锰的混合物30g装入大试管中，加热。待反应完全后，将试管冷却、称量，得到20.4g固体物质，试计算:
(1)完全反应后制得氧气多少克(写出计算过程)
(2)原混合物中氯酸钾的质量(写出计算过程)。
28．酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图，酒精气体传感器的电阻随酒精气体浓度增大而增大。某酒精气体传感器的电阻RB在室温下的阻值与酒精气体浓度大小间的对应关系如表所示。
酒精气体浓度／T 0 0．04 0．08 0．12 0．16 0．20
传感器的电阻RB／Ω 150 170 200 230 260 300
把RB接入如图所示电路（电源电压恒为9V，滑动变阻器R’上标有“100 1A”字样），并在室温下进行实验。
（1）当酒精气体浓度增大增强时，电路中的电流 （选“变大”、“变小”或“不变”）；为了使电压表的示数保持不变，滑动变阻器R’的滑片JF）应向 （选“a”或“b”）端移动；
（2）RB酒精气体浓度为0时，RB=150Ω；此时闭合开关，滑片P在a端和b端之间移动时，电压表示数的变化范围是
参考答案
1.B
【知识点】
构成物质的微粒 原子核的构成
【详解】极光的发生是由于太阳带电粒子流进入地球磁场，中子不带电，电子带负电，质子和粒子(氮的原子核)带正电，故ACD不符合题意，B符合题意。
故选B。
2.A
【知识点】 常见物质的分类
【详解】液氧是由氧元素组成的纯净物，属于单质，运载火箭加注液氧和液氢，其中液氧起到了助燃的作用。
故选A
3.A
【知识点】 氧气的化学性质燃烧的条件
【详解】A、爆炸不一定是化学变化，如轮胎爆炸，只是物质的形状发生了变化，没有生成新物质，属于物理变化，选项正确;B、物质发生缓慢氧化，最终不一定引起自燃，如金属的锈蚀也属于缓慢氧化，没有发生自燃，选项错误;C、架空烧木材燃烧会更旺，是因为增大了木材与氧气的接触面积，选项错误;
D、当温度达到着火点时，具有可燃性的物质才可以在空气中燃烧，并不是所有物质，因为有些物质不具可燃性，选项错误，故选A。
4.B
【知识点】 磁场对通电导线的作用通电直导线周围的磁场
【详解】AD、通电导线周围磁场方向由电流的方向决定的，故AD错误;B.当将通电导体放在小磁针上方时，小磁针会发生偏转，说明了通电导线周围存在磁场，该磁场对小磁针有力的作用;因为力的作用是相互的，所以该小磁针对通电导线也有力的作用，故B正确;C.该磁场与小磁针的有无无关，故移走小磁针后，该结论仍成立，故C错误;故选B.点睛:奥斯特电流的磁效应实验时，将通电导线放在小磁针上方时，小磁针会发生偏转，该实验证明了通电导体周围存在磁场。
5.D
【答案】D
【详解】串联电路总电阻等于各分电阻之和，因此总电阻最小的为5Ω＋15Ω＝20Ω，故D符合题意。
6.B
【知识点】 分子、原子、离子、元素与物质之间的关系 质量守恒定律及其应用
【详解】A、离子是带电的粒子，但带电的粒子不一定就是离子，也可能是质子、电子等，故选项推理错误:
B、电解水生成氢气和氧气，氢气和氧气分别是由氢元素和氧元素组成的，说明水是由氢元素和氧元素组成的，故选项推理正确;
C、化合物含有多种元素，但含多种元素的物质不一定都是化合物，可能是混合物，如过氧化氢与水的混合物，故选项推理错误:
D、单质中只含一种元素，但只含一种元素的物质不一定就是单质，也可能是混合物，如氧气和臭氧的混合物、金刚石和石墨的混合物等，故选项推理错误。
故选B。
7.C
【详解】A．铜和铝都不是磁性材料，磁体都不能吸引,故A错误；
B．磁感线在磁场中不是真实存在的，只是为了便于研究磁场，人为画的一些曲线。故B错误；
C．磁体间的相互作用是通过磁场发生的，故C正确；
D．物理学中，把小磁针静止时N极所指的方向规定为该点磁场的方向。小磁针静止时S极所指的方向与该点磁场的方向相反。故D错误。
8.A
【详解】伸出右手，四指弯曲指示电流的方向，大拇指所指的方向即螺线管的右端为通电螺线管的N极，则左端为S极。
当滑动变阻器P向左移动时，接入电路中的电阻变小，电流变大，通电螺线管的磁性将增强。
故选项A符合题意。
9.C
【知识点】 氧气与碳、磷、硫、铁等物质的反应现象燃烧的条件剧烈氧化和缓慢氧化的过程及安全意识
【详解】A、切开的苹果放一段时间会变黄是因为和空气中的氧气发生了缓慢氧化，说法正确，不合题意;B、镁带在空气中剧烈燃烧，发出耀眼的白光，发生的反应属于氧化反应，说法正确，不合题意;
C、可燃物遇到氧气或空气，且温度达到着火点才可以燃烧，说法错误，符合题意;
D、若炒菜时油锅着火，则可以放入切好的蔬菜或者盖上锅盖来灭火，这样可以隔绝空气，说法正确，不合题意。
故选:C。
10.B
【分析】1、本题是关于小磁针在磁场中指向的判断问题，解答本题要掌握磁极间相互作用的规律及安培定则；
2、磁极间相互作用的规律：同名磁极相斥，异名磁极相吸；
3、安培定则的内容：右手握住螺线管，四指指向电流方向，大拇指所指的方向为电磁铁的N极方向．
【详解】A、小磁针的S极靠近的是两个条形磁铁的S极，不符合磁极间的作用规律，故A错误．
B、小磁针的N极靠近左端条形磁铁的S极，小磁针的S极，靠近条形磁铁的N极，符合磁极间的作用规律，故B图正确．
C、根据螺线管的绕向和电流方向，利用安培定则可以确定螺线管的右端为N极，因此小磁针的S极应该向左偏转，靠近螺线管的N极，故C错误．
D、根据螺线管的绕向和电流方向，利用安培定则可以确定螺线管的左端为N极，因此小磁针静止时N极应该指向右端，靠近螺线管的S极；小磁针的S极应该指向左端，靠近螺线管的N极．
故选B．
11.C
【知识点】 家庭电路的连接
【详解】A.三孔插座中左右两个插孔都与零线相连，没有分别与零线、火线相连，故A错误;B.两孔插座的两个插孔没有分别与火线、零线相连，都连接在零线上，故B错误;C.灯分别与火线、零线相连，且开关控制火线，故C正确;
D.此接法中开关控制零线，当开关断开时，灯依然与火线相连，人如果接触灯，有可能接触火线触电。故D错误故选C。
12.D
【知识点】电流表、电压表在判断电路故障中的应用
【详解】由电路图可知，灯泡L和R串联，电压表并联在灯泡L两端。电键S闭合后，电压表V无示数，说明所并联的灯泡短路或R开路。AB.若将电压表V并联在电阻R,两端时，当电压表有示数时，说明所并联的R可能开路，也可能是灯泡L短路了，故A、B错误;CD.当电压表无示数时，说明所并联的R可能短路，也可能是灯泡L开路，故C错误，D正确。故选D。
13.D
【知识点】 常见实验操作
过滤的原理、方法、操作及其应用蒸发的操作
【详解】A、土壤为固体，解释时试管口应略向下倾斜，错误，B、过滤时液体应用玻璃棒引流，错误;
C、用托盘天平称量药品时，应左物右码，错误;:
D、蒸发时，用酒精灯外焰加热，且用玻璃棒不断搅拌，正确。
故选D。
14.A
【详解】电动机的原理是通电导线在磁场中受到力的作用；
A．图中闭合开关后，导线通电在磁场中会受到力的作用，故A符合题意；
B．图是奥斯特实验，说明通电导线周围存在磁场，故B不符合题意；
C．图中探究电磁铁磁性的强弱与线圈匝数的关系，故C不符合题意；
D．图中闭合回路的一部分做切割磁感线运动会产生感应电流，为电磁感应现象，故D不符合题意。
故选A。
15.B
【知识点】 磁性、磁体、磁极产生电磁感应现象的条件和规律直流电动机的原理电磁感应
【详解】由题意可知是装置A的工作原理是利用电磁感应现象的原理工作的，故B正确，ACD错误。故选B。
16.并 加接地线
【知识点】安全用电原则 家庭电路的连接
【详解】(1)家庭电路中，各盏灯之间、灯与其他用电器间是并联的，这样各种家用电器工作时互不影响。(2)当用电器漏电时，会使外壳带电，洗衣机在使用时，接触到金属门手柄会“麻手”，这就说明出现了电现象。若接上地线，即便漏电，电流也就通过地线，流入大地，而防止了触电事故的发生，所以可解决的办法是给洗衣机电路加接地线。
4 并
【详解】由串并联电路的特点知，要使电阻减小，应并联电阻，因电阻阻值相同，则有：
R并=R，代入得n=
18.【答案】细胞膜 1% 当外界溶液浓度高于细胞液浓度时，细胞失水
【知识点】 植物细胞的吸水和失水
【分析】细胞的失水还是吸水要比较土壤溶液的浓度与根毛细胞的细胞液浓度的大小关系，当土壤溶波的浓度大于根毛细胞的细胞液浓度时，细胞失水;当土壤溶液的浓度小于根毛细胞
的细胞液浓度时，细胞会吸水。
(1)植物细胞包括细胞核、细胞质、细胞膜、液泡、叶绿体、细胞壁等，控制物质进出的是细胞结构中的细胞膜。
【详解】
(2)细胞的失水还是吸水要比较土壤溶液的浓度与根毛细胞的细胞液浓度的大小关系，失水会导致萝卜变轻，吸水会变重，1%盐水时，萝卜条质量为5，1，最接近新鲜萝卜条
质量，所以萝卜条细胞液浓度最接近1%盐水。
(3)图乙细胞是细胞失水，形态变化的原因是当外界溶液浓度高于细胞液浓度时，细胞失水。
【点睛】掌握细胞的结构和功能是本题解题关键。
19.【答案】正立
【详解】根据平面镜成像特点可知，平面镜成正立等大的虚像，物体到平面镜的距离与像到平面镜的距离相等。
S D 摩擦力
【详解】(1)磁勺在正确指南时,地理的南极正是地磁的N极,异名磁极相互吸引,因此,其A端为该磁体S极;
(2)如(乙)所示,根据天然磁石的磁感线分布,可判断D端是S极,也就是磁勺的A端;
(3)将粗糙木盘换成较光滑的青铜盘,这样减小了接触面的粗糙程度,从而减小了摩擦力,故古代的磁勺有更好的指向效果,因此是磁勺和盘子之间的摩擦力影响了实验效果;
21.【答案】 6kg 2kg
【分析】（1）根据题意得出最大称量时，弹簧的压缩量，并从图象中读出此时弹簧受到的压力，并且压力等于重力，利用m=即可求出最大称量；当滑片在a端时，电路中电流最大，利用欧姆定律求出此时电路中的最大电流，根据最大电流即可确定电流表的量程．
（2）已知电源电压、电流以及R0的阻值，利用欧姆定律即可求出此时接入电路的阻值，再根据题意求出弹簧的压缩量，从图象中读出此时的压力，利用m=即可求出此时物体的质量．
【详解】(1)当弹簧的压缩量为6cm时，称为最大称量；
由图象可知，此时弹簧所受的压力为60N，即G=F=60N，
所以mmax===6kg；
(2)当电流表的指针指在0.3A处时,此时滑动变阻器连入电路的阻值为R′；
由欧姆定律得：I=
0.3A=
R′=5Ω；
由题意分析可知此时弹簧的压缩量L=×6cm=2cm；
由图象可知,此时弹簧所受压力为20N,即G′=F′=20N,所以物体的质量m===2kg.
22.“悬丝诊脉”是利用振动可以通过物体传播的原理。听诊器是利用声音可以通过物体传播的原理。
【分析】声音可以传递信息，如：隆隆的雷声预示着一场可能的大雨，“声呐”的利用、医用“B超”等；固体、液体和气体都是声音的介质．
【详解】声音可以通过丝线传播，声音可以传递信息。“悬丝诊脉”就是将病人的脉搏跳动通过丝线传播到医生，医生通过声音传递的信息，来判断病情。听诊器可以使声音集中传播，更有利于医生判断病情。
23.【答案】一段时间内气球大小没有变化分液漏斗 Zn+2HCl=ZnC12+H2↑NaOH
固体或生石灰或碱石灰
【知识点】一氧化碳的化学性质 金属的化学性质
【分析】锌和稀盐酸反应生成氧化锌和氢气，氧化钙和水反应生成氢氧化钙，二氧化碳和氢氧化钠反应生成碳酸钠和水。
【详解】(1)向装置中加水会看到气球胀大，一段时间内气球大小没有变化，说明该装置气密性良好。
(2)乙装置:仪器A 的名称是分液漏斗。
①该装置是固液在常温下制取气体的装置,若生成氢气使气球胀大,锌和盐酸能反应生成氢气,化学方程式为Zn+2HC-ZnC1,+HT(答案合理即可)②锥形瓶中装有N0H固体或生石灰或减石灰，若A中加入的是水，由于N0H固体或生石灰或碱石灰溶于水放热，瓶内气压变大，会看到气球胀，则锥形瓶中的药品是NaOH固体或生石灰或碱石灰。
24. B 不具有 小 B
【详解】(1)由题意知，组成层膜的两种金属有一种是易磁化的金属铁钴镍中的其中一种，另一种是不易被磁化的，故选B；
(2)由图知：当d=2.2nm时,趋近于1，即在施加磁场前后，复合膜的阻值变化较大，不符合“巨磁电阻效应”，即此时复合膜不具有“巨磁电阻效应”；
(3)同(2),由图知：当复合膜发生“巨磁电阻效应”时,<1,即：R(4)在“硬盘的磁信息”中，左数第一、四、五格均为有磁区域，由“巨磁电阻效应”知，此时电阻要变小，相应的电流要变大；而左数第二、三格为无磁区域，电阻没有变化，电流较小；根据上面的分析知，只有B图符合上述要求，故选B.
25.
【详解】(一)在磁体的外部，磁感线总是从磁体的N极发出，最后回到S极，地磁场磁感线的方向如图所示。
(二) 小磁针静止在图示的位置，所以与小磁针N极靠近的是螺线管的S极，由此可知：螺线管的右端为S极，左端为N极；
根据电源的正负极，可以确定螺线管中的电流是从螺线管的右端流入，左端流出，再结合螺线管的N、S极，利用右手螺旋定则可以确定螺线管的绕向如图所示。
26.
【分析】两个单刀双掷开关控制同一个灯泡，两开关应并联连接，让火线先进开关，然后再经过灯头，再与零线相连．
【详解】将两个开关的其中两个接线柱连接起来，每个开关的另外一个接线柱分别与火线与零线相连，电路图如图所示。
27.(1)解:由质量守恒定律可知，完全反应后生成氧气的质量=30g-20.4g=9.6g答:完全反应后制得氧气的质量为9.6g.
解:设混合物中氯酸钾的质量为x
答:混合物中氨酸钾的质量为24.5g。
【知识点】实验室制取氧气的反应原理质量守恒定律及其应用书写化学方程式、文字表达式
28.变小 b 5.4V～9V
【详解】(1)由表格数据可知,当酒精气体浓度增大增强时，RB的阻值增大，电路中的总电阻增大，而电源电压不变,根据I=可知，电路中的电流减小。
根据串联分压的规律可知，由于RB的阻值增大，所以RB两端的电压也增大，为使它两端的电压不变(即电压表示数不变)，应增大变阻器两端的电压，应增大滑动变阻器的阻值，所以滑片应向b端移动。
(2)当滑片P位于b端时，滑动变阻器的阻值最大为100Ω.
根据串联电路的电阻特点可得总电阻：
R总=RB+R′=150Ω+100Ω=250Ω，
则电路中的电流：
I1== =0.036A，
RB两端的电压：
UB=I1RB=0.036A×150Ω=5.4V；
当滑片P位于a端时，滑动变阻器的阻值为0，所以RB两端的电压为电源电压9V。
由此可知，电压表示数变化范围为5.4V 9V。
