2015年九年级上册《第八章 电磁相互作用及 》检测试题及解析

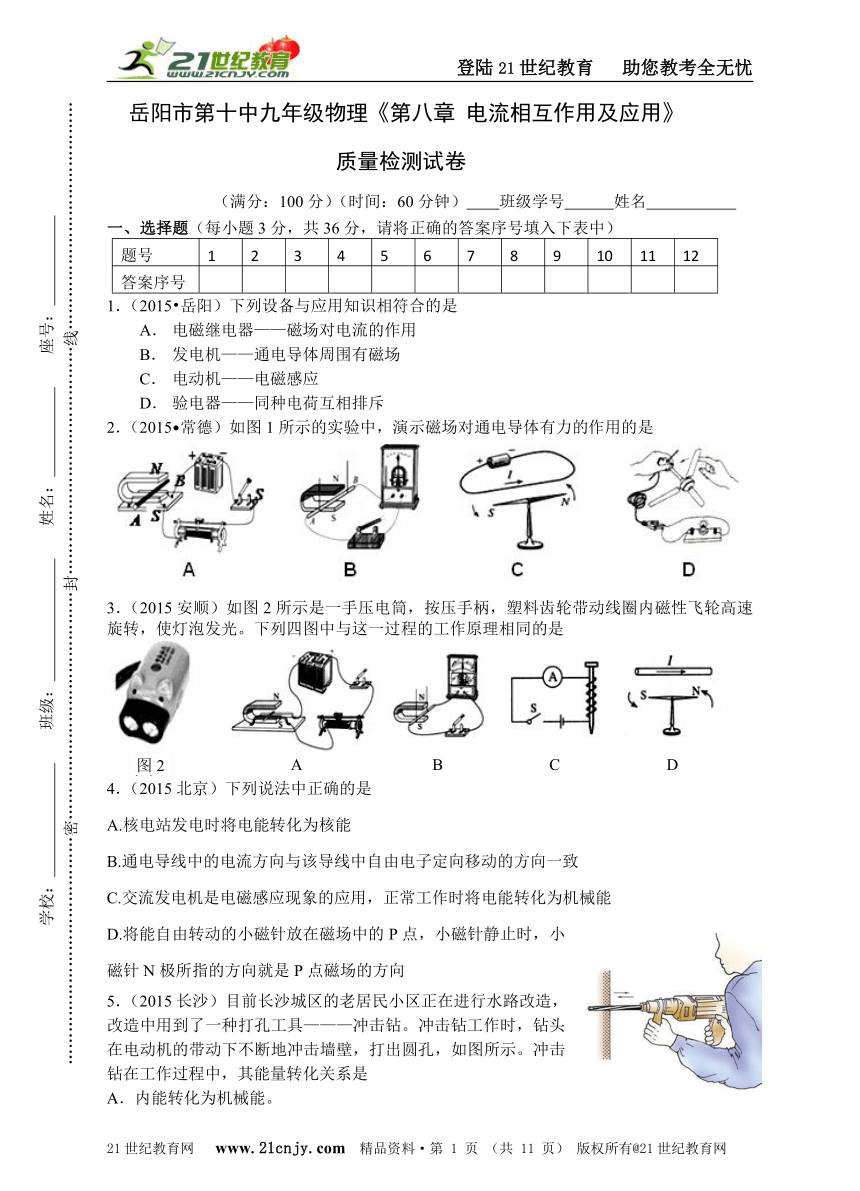

岳阳市第十中九年级物理《第八章 电流相互作用及应用》
质量检测试卷
（满分：100分）（时间：60分钟） 班级学号 姓名
一、选择题（每小题3分，共36分，请将正确的答案序号填入下表中）
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案序号
1．（2015?岳阳）下列设备与应用知识相符合的是
　 A． 电磁继电器——磁场对电流的作用
　 B． 发电机——通电导体周围有磁场
　 C． 电动机——电磁感应
　 D． 验电器——同种电荷互相排斥
2．（2015?常德）如图1所示的实验中，演示磁场对通电导体有力的作用的是
3．（2015安顺）如图2所示是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光。下列四图中与这一过程的工作原理相同的是www.21-cn-jy.com
4．（2015北京）下列说法中正确的是
A.核电站发电时将电能转化为核能
B.通电导线中的电流方向与该导线中自由电子定向移动的方向一致
C.交流发电机是电磁感应现象的应用，正常工作时将电能转化为机械能
D.将能自由转动的小磁针放在磁场中的P点，小磁针静止时，小磁针N极所指的方向就是P点磁场的方向
5．（2015长沙）目前长沙城区的老居民小区正在进行水路改造，改造中用到了一种打孔工具———冲击钻。冲击钻工作时，钻头在电动机的带动下不断地冲击墙壁，打出圆孔，如图所示。冲击钻在工作过程中，其能量转化关系是21世纪教育网版权所有
A．内能转化为机械能。
B．内能转化为电能。
C．只有机械能和内能的转化。
D．有电能、机械能和内能的转化。
6．（2015郴州）如图4所示，下列有关电与磁实验的装置中，属于电动机原理的是
7．（2015怀化）通过如图5所示相同原理实验，第一个发现了电与磁之间联系的科学家是
Ａ．奥斯特　　 　Ｂ．帕斯卡　
Ｃ．牛顿　　 　Ｄ．伽利略
8．（2015张家界）如图6所示的四个实验中，能说明发电机工作原理的实验是
9．（2015永州） 如图7是关于电磁现象的四个实验，下列说法正确的是
[
A．图甲实验是研究同种电荷相互排斥　
B．图乙实验是研究通电导线周围存在磁场　
C．图丙实验是研究电磁感应现象　
D．图丁实验是研究电动机的原理

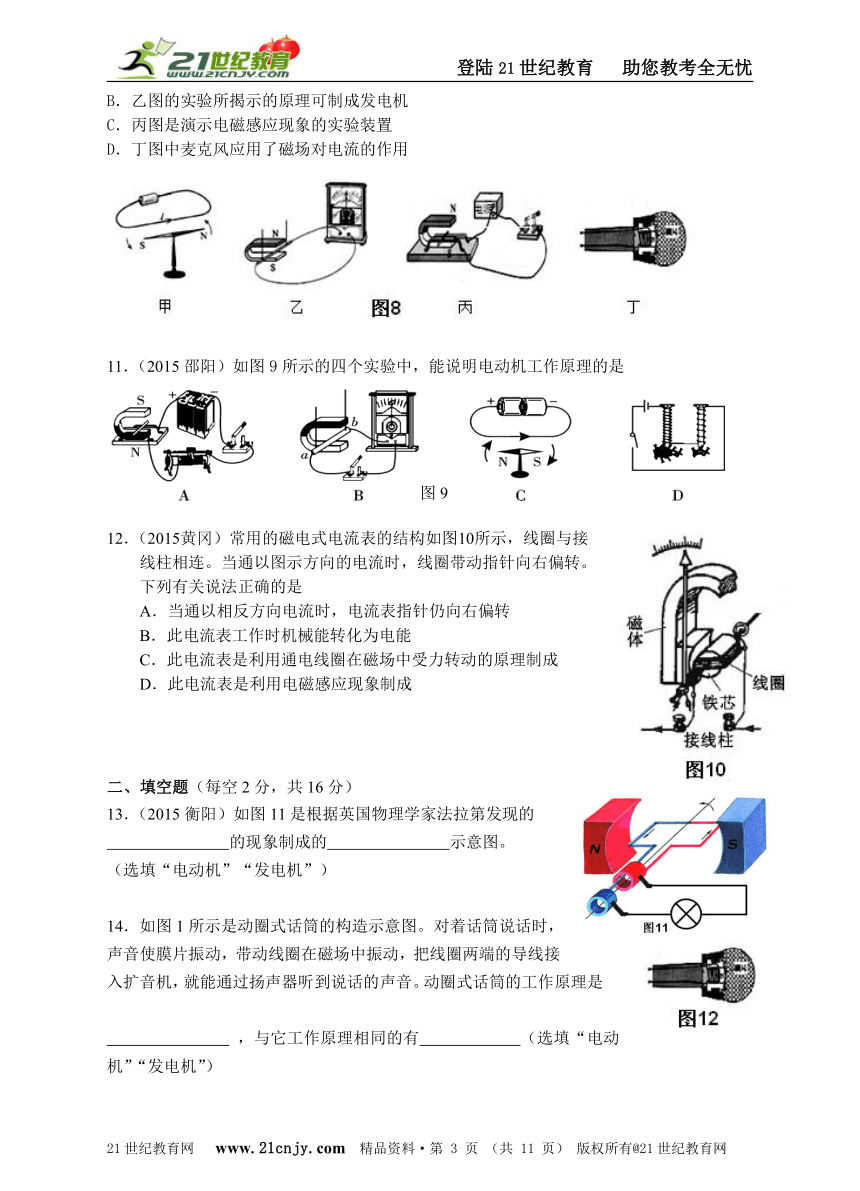

10．（2015宾州）关于图8四幅图的说法正确的是
A．甲图的实验说明磁场能产生电流
B．乙图的实验所揭示的原理可制成发电机
C．丙图是演示电磁感应现象的实验装置
D．丁图中麦克风应用了磁场对电流的作用
11．（2015邵阳）如图9所示的四个实验中，能说明电动机工作原理的是
12．（2015黄冈）常用的磁电式电流表的结构如图10所示，线圈与接线柱相连。当通以图示方向的电流时，线圈带动指针向右偏转。下列有关说法正确的是21教育网2·1·c·n·j·y
A．当通以相反方向电流时，电流表指针仍向右偏转
B．此电流表工作时机械能转化为电能
C．此电流表是利用通电线圈在磁场中受力转动的原理制成
D．此电流表是利用电磁感应现象制成
二、填空题（每空2分，共16分）
13．（2015衡阳）如图11是根据英国物理学家法拉第发现的
的现象制成的 示意图。
（选填“电动机”“发电机”）
14．如图1所示是动圈式话筒的构造示意图。对着话筒说话时，声音使膜片振动，带动线圈在磁场中振动，把线圈两端的导线接入扩音机，就能通过扬声器听到说话的声音。动圈式话筒的工作原理是【来源：21·世纪·教育·网】
，与它工作原理相同的有 （选填“电动机”“发电机”）www-2-1-cnjy-com

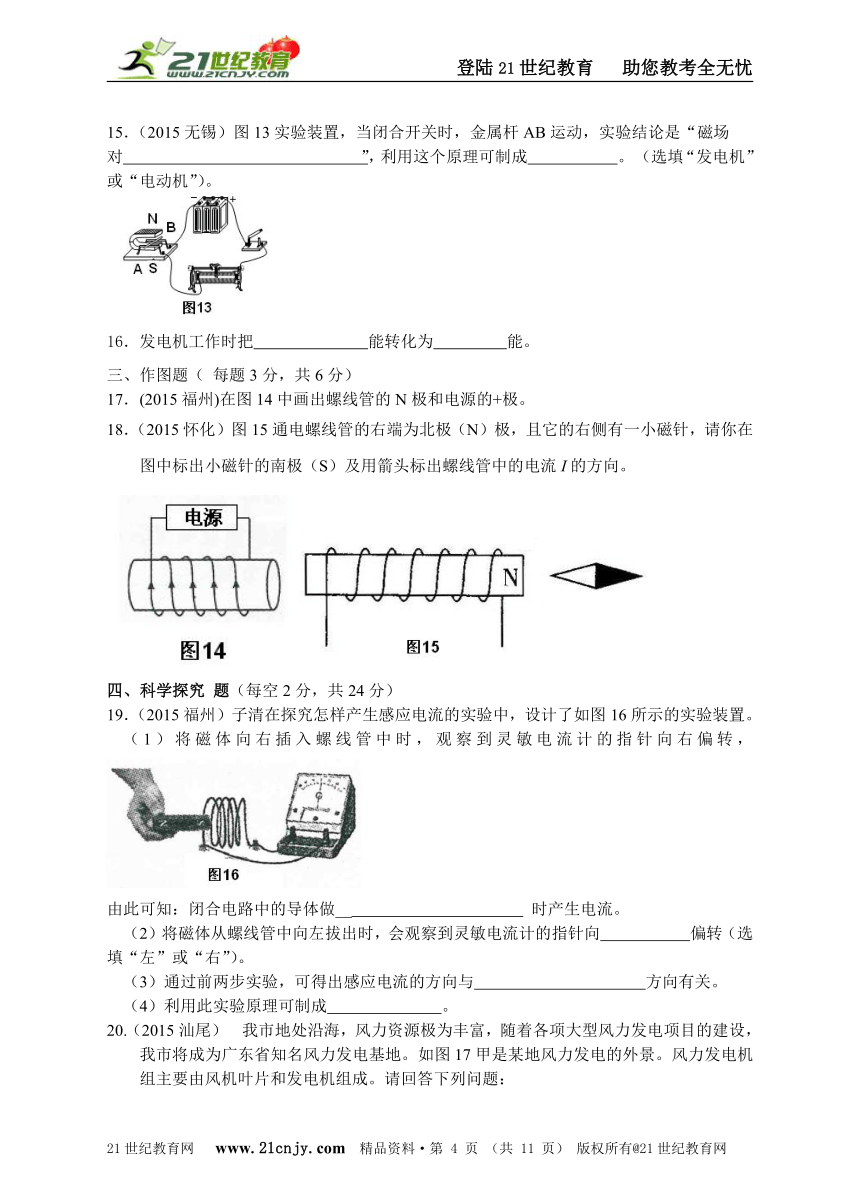

15．（2015无锡）图13实验装置，当闭合开关时，金属杆AB运动，实验结论是“磁场对 ”，利用这个原理可制成 。 （选填“发电机”或“电动机”）。　　21*cnjy*com
16．发电机工作时把 能转化为 能。
三、作图题（ 每题3分，共6分）
17．(2015福州)在图14中画出螺线管的N极和电源的+极。
18．（2015怀化）图15通电螺线管的右端为北极（N）极，且它的右侧有一小磁针，请你在图中标出小磁针的南极（S）及用箭头标出螺线管中的电流I的方向。【出处：21教育名师】
四、科学探究 题（每空2分，共24分）
19．（2015福州）子清在探究怎样产生感应电流的实验中，设计了如图16所示的实验装置。
（1）将磁体向右插入螺线管中时，观察到灵敏电流计的指针向右偏转，
由此可知：闭合电路中的导体做__ 时产生电流。
（2）将磁体从螺线管中向左拔出时，会观察到灵敏电流计的指针向 偏转（选填“左”或“右”）。　　21*21·cn·jy·com
（3）通过前两步实验，可得出感应电流的方向与 方向有关。
（4）利用此实验原理可制成 。

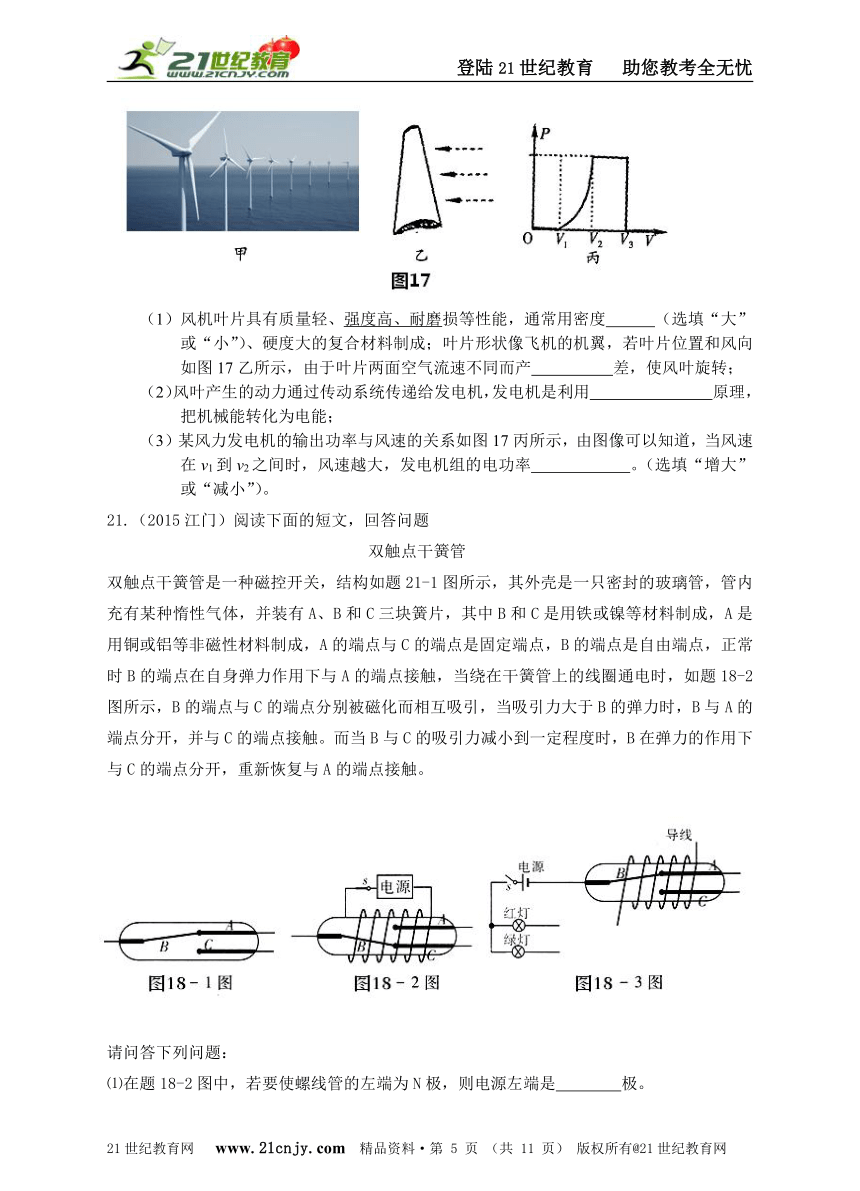

20.（2015汕尾） 我市地处沿海，风力资源极为丰富，随着各项大型风力发电项目的建设，我市将成为广东省知名风力发电基地。如图17?甲是某地风力发电的外景。风力发电机组主要由风机叶片和发电机组成。请回答下列问题：21*cnjy*com
（1）风机叶片具有质量轻、强度高、耐磨损等性能，通常用密度 （选填“大”或“小”）、硬度大的复合材料制成；叶片形状像飞机的机翼，若叶片位置和风向如图17?乙所示，由于叶片两面空气流速不同而产 差，使风叶旋转；
（2）风叶产生的动力通过传动系统传递给发电机，发电机是利用 原理，把机械能转化为电能；
（3）某风力发电机的输出功率与风速的关系如图17?丙所示，由图像可以知道，当风速在v1到v2之间时，风速越大，发电机组的电功率 。（选填“增大”或“减小”）。
21.（2015江门）阅读下面的短文，回答问题
双触点干簧管
双触点干簧管是一种磁控开关，结构如题21-1图所示，其外壳是一只密封的玻璃管，管内充有某种惰性气体，并装有A、B和C三块簧片，其中B和C是用铁或镍等材料制成，A是用铜或铝等非磁性材料制成，A的端点与C的端点是固定端点，B的端点是自由端点，正常时B的端点在自身弹力作用下与A的端点接触，当绕在干簧管上的线圈通电时，如题18-2图所示，B的端点与C的端点分别被磁化而相互吸引，当吸引力大于B的弹力时，B与A的端点分开，并与C的端点接触。而当B与C的吸引力减小到一定程度时，B在弹力的作用下与C的端点分开，重新恢复与A的端点接触。21cnjy.com
请问答下列问题：
⑴在题18-2图中，若要使螺线管的左端为N极，则电源左端是 极。
⑵簧片A、B和C所对应的材料可能是 。（填写序号）
①铁、铁、铜 ②铜、铝、铁 ③铜、铁、铁 ④镍、铁、铝
⑶当B的端点与C的端点接触时，簧片B具有 势能。
⑷如题18-3图所示，请将电路连接完整，要求闭合开关后，红灯先通电，然后绿灯与红灯能交替通电。
五、计算题（每题9分，共18分，解答中要求写出必要的文字说明、公式和步骤，只写出结果的不给分）
22．（2015江门）题19-1图是一种光控电路，它主要由工作电路和控制电路两部分组成。工作电路由工作电源U1、发热电阻R1和R2等组成；控制电路由光敏电阻R、磁控开关L、定值电阻R0、电源U2等组成。当磁控开关L线圈中的电流等于或大于15mA时，磁控开关的磁性簧片相互吸合（簧片电阻忽略不计）；当L线圈中的电流小于15mA时，簧片断开。已知U1=24V，R1=10Ω，R2=20Ω，光敏电阻R的阻值随照射在它上面的光强E（表示光照射强弱的物理量，单位是坎德拉，符号是cd）变化的关系如题19-2图所示。当开关S闭合时，则：
⑴当L线圈中的电流小于15mA时，工作电路的总电阻R决= Ω。
⑵当L线圈中的电等于25mA时，工作电路中通过R1的电流I1= A
⑶若控制电路中R0=94Ω、U2=1.5V（线圈阻值忽略不计），当照射到光敏电阻的光强达到某一个值时，磁控开关L的磁性簧片恰好吸合，此时光照强度E= cd 。若10s后开关S断开，且断开时间也为10s，则前后两段时间电阻R1所产生的热量变化了
J。
23．（2015内江）如图20甲所示，在2015年某工厂要研发一种新型材料，要求对该材料的承受的撞击力进行测试。在测试时将材料样品（不计质量）平放在压力传感器上，闭合开关，由静止自由释放重物，经撞击后样品材料仍完好无损。从重物开始下落到撞击样品的这个过程中，电流表的示数随时间变化的图像如图乙所示，压力传感器的电阻R随压力变化的图像如图丙所示。电源的电压=24V，定值电阻R0=10Ω。求：
（1）在重物下落的过程中（未接触样品），通过压力传感器的电流是多少？
（2）在重物下落的过程中， 压力传感器的电阻是多少?
（3）在撞击过程中，样品受到的最大撞击力是多少?
岳阳市第十中九年级物理《第八章 电流相互作用及应用》质量检测
答 卷
满分：100分 时量：60分钟
注意事项：1.答案一律写在答卷上，写上试卷上无效。
2.请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。2-1-c-n-j-y
3.凡是你自己作的图，应先使用铅笔作图，最后用0.5mm的黑色签字笔描清楚，线条要流畅、清晰，不能太细、太淡，否则影响识别效果。21教育网
一、选择题（每题2分，共36分，把你认为正确的答案序号填写在表格中）。
题次
1
2
3
4
5
6
7
8
9
10
11
12
序号
二、填空题（每空2分，共16分）
13. ， 。【出处：21教育名师】
14. ， 。21·世纪*教育网
15. ， 。【版权所有：21教育】
16. ， 。21教育名师原创作品
三、作图题（每题3分，共6分）
17.
18
四、实验探究题（第18题6分，第19题12分，第20题6分，共24分）
19.（1） 。（2） 。
（3） 。（4） 。
20.（1） 、 。
（2） 。
（3） 。
21.（1） 。 （2） 。
（3） 。
（4）
五、计算题（每题各9分，共18分，解答中要求写出必要的文字说明、公式和步骤，只写出结果的不给分）
）
22.解：（1）R总= Ω。
（2）I1= A。
（3） ， J。【来源：21cnj*y.co*m】
23.解（1）
（2）
（3）
三、作图题（每题3分，共6分）
17.
18
四、实验探究题（第18题6分，第19题12分，第20题6分，共24分）
19.（1） 切割磁感线运动 。（2） 左 。
（3） 导体的运动方向 。（4） 发电机 。
20.（1） 小 、 压强 。
（2） 电磁感应 。
（3） 发电机 。
21.（1） + 。 （2） ③ 。
（3） 弹性 。
（4）
五、计算题（每题各9分，共18分，解答中要求写出必要的文字说明、公式和步骤，只写出结果的不给分）
）
22.解：（1）R总= 30 Ω。
解：R1与R2串联，R总=R1+R2=10Ω+20Ω=30Ω。
（2）I1= 2.4 A。
解：控制电流大于15mA时，簧片闭合，工作电路R2短路，只有R1接入电路，通过R1的电流I=/R1=24V/10Ω=2.4A。
（3） 3 ， 512 J。
解：控制电流等于15mA时，簧片闭合，控制电路R0与光控电阻串联，总电阻R总=U/I=1.5V/0.015A=100Ω,光控电阻R=R总-R0=100Ω-94Ω=6Ω，查图，当R=6Ω时，光强度=3cd,R1产生的热量变化?Q=Q1-Q1′=(I12-I1′2)R1t=(2.42-0.82)×10Ω×10s=512J。
23.解（1）查图，在重物未接触样品前I=0.2A。
（2）当电路I=0.2A时，电流最小，电阻最大，压力传感器无压力。总电阻R总=U/I=24V/0.2A=120Ω,R0与压力传感器R传串联，R传=R总-R0=120Ω-10Ω=110Ω。
（3）当电流I=1.2A时，电流最大，电阻最小，压力传感器的电阻最小，压力最大。总电阻R总=U/I=24V/1.2A=20Ω,R0与压力传感器R传串联，R传=R总-R0=20Ω-10Ω=10Ω。当R传=10Ω时，查图，压力F=600N。
