第四节、透镜的应用
第三章 光的折射 透镜

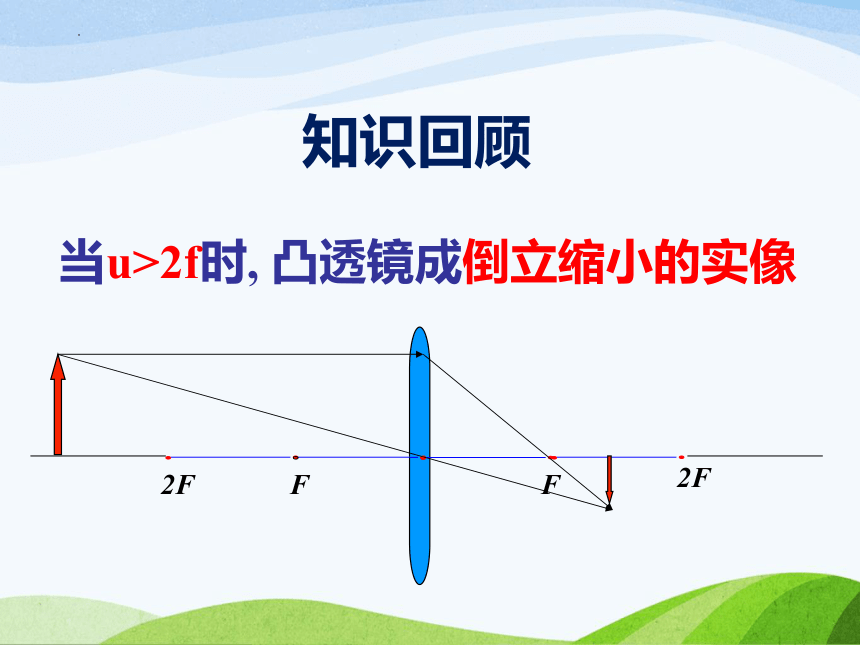

知识回顾
F
2F
2F
F
当u>2f时, 凸透镜成倒立缩小的实像

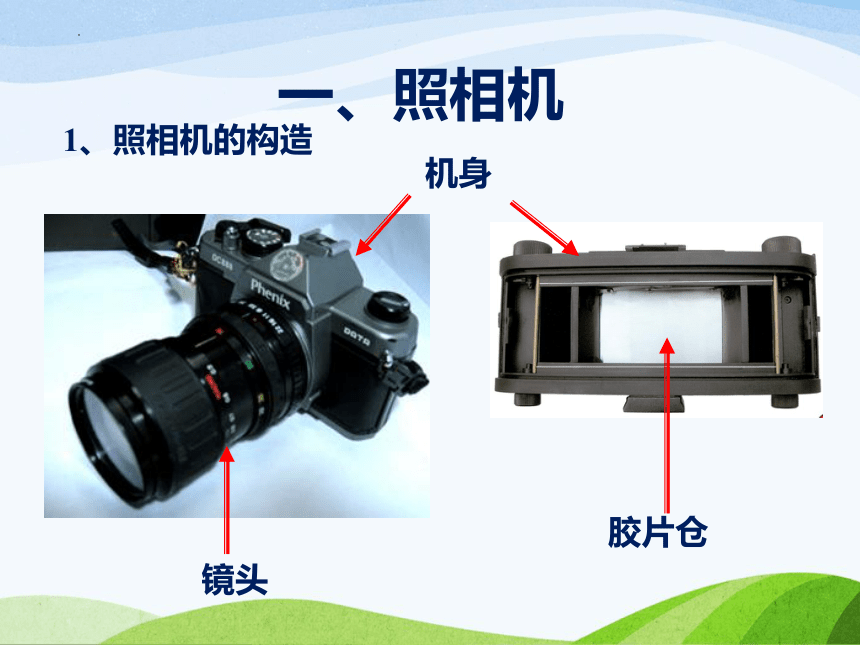

一、照相机
1、照相机的构造
镜头
机身
胶片仓
镜头 胶片

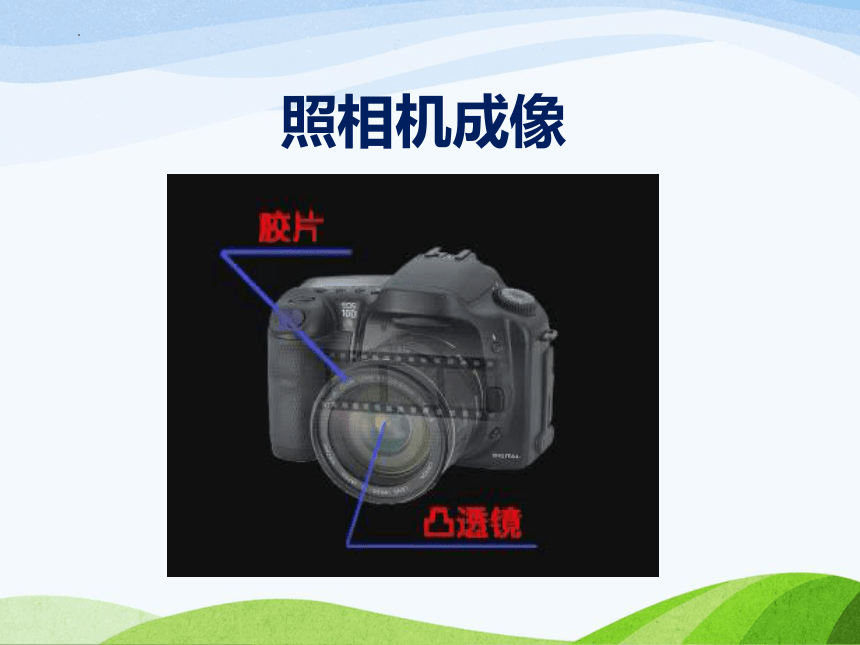

照相机成像

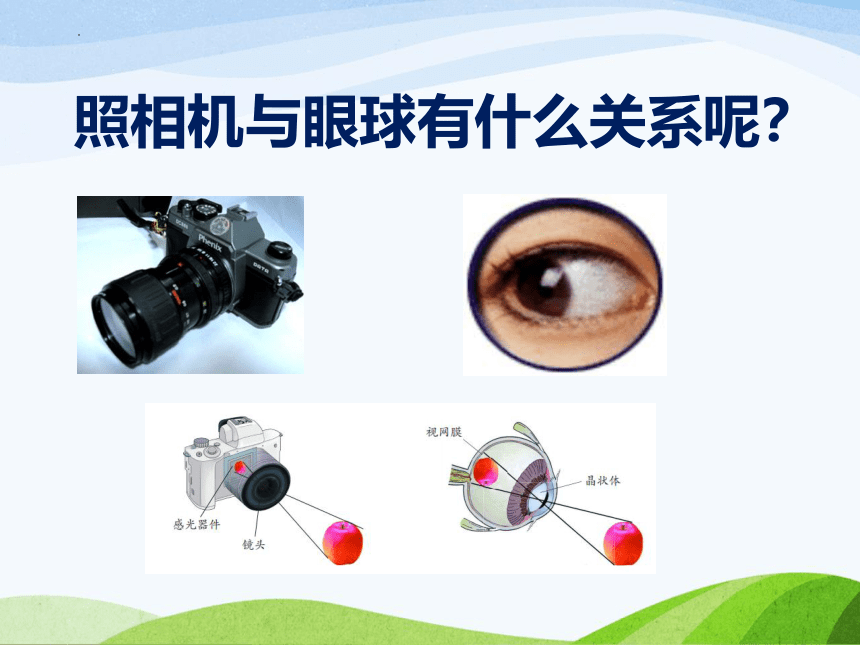

照相机与眼球有什么关系呢？
二、眼睛

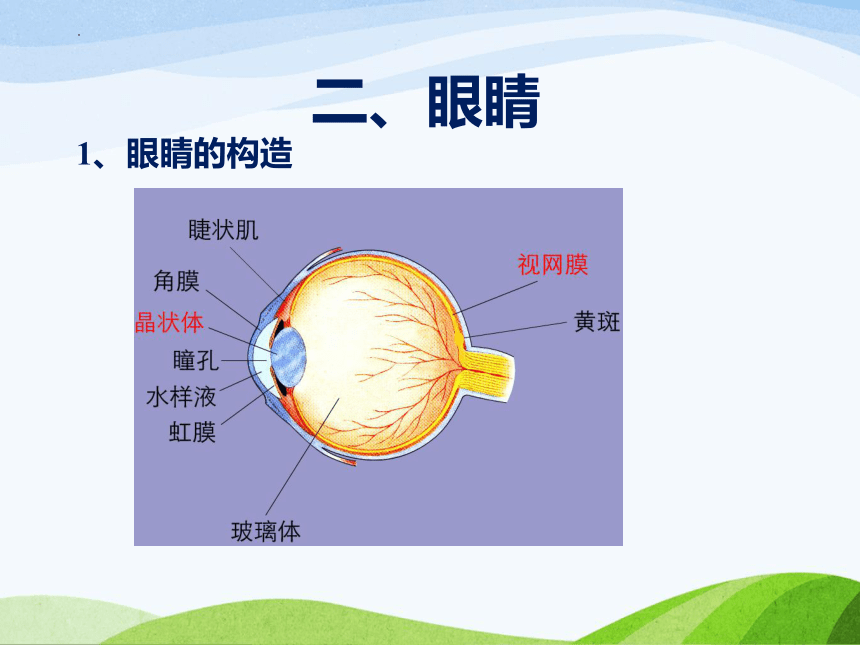

1、眼睛的构造

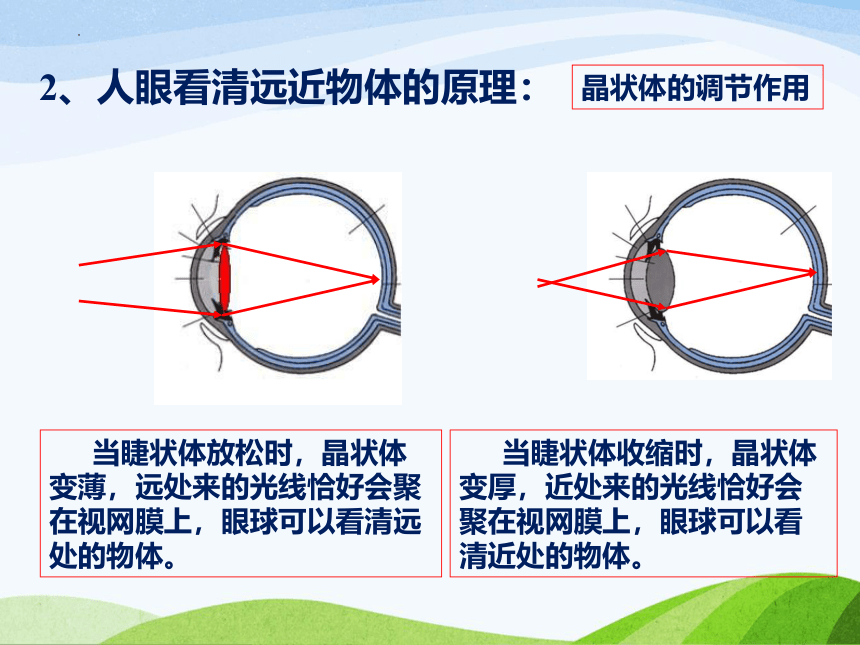

2、人眼看清远近物体的原理：
当睫状体放松时，晶状体变薄，远处来的光线恰好会聚在视网膜上，眼球可以看清远处的物体。
当睫状体收缩时，晶状体变厚，近处来的光线恰好会聚在视网膜上，眼球可以看清近处的物体。
晶状体的调节作用

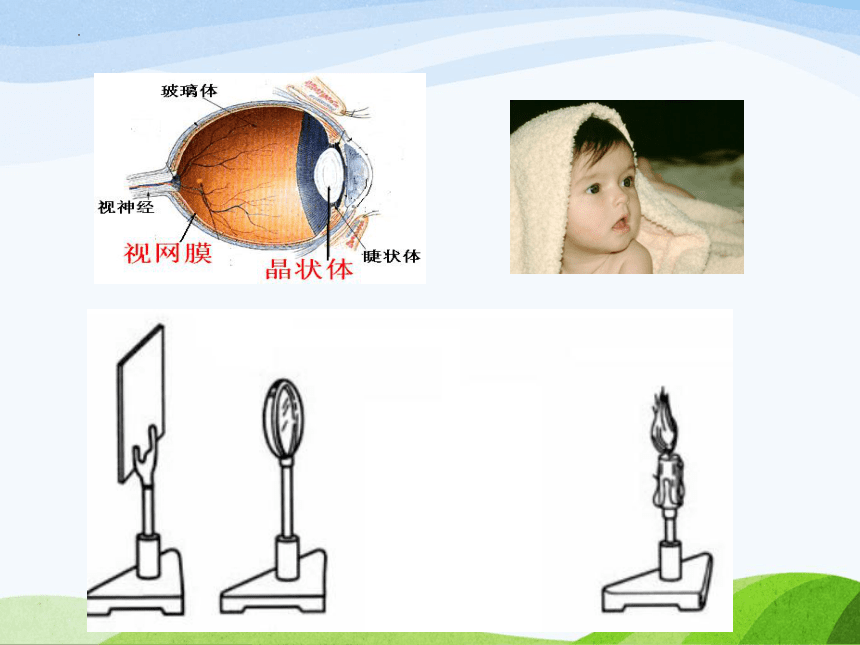

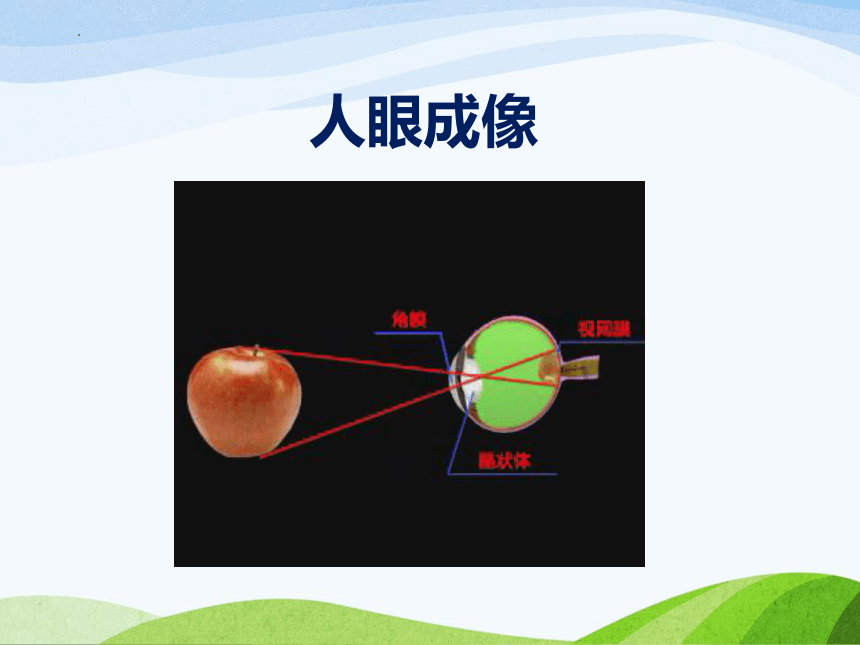

人眼成像

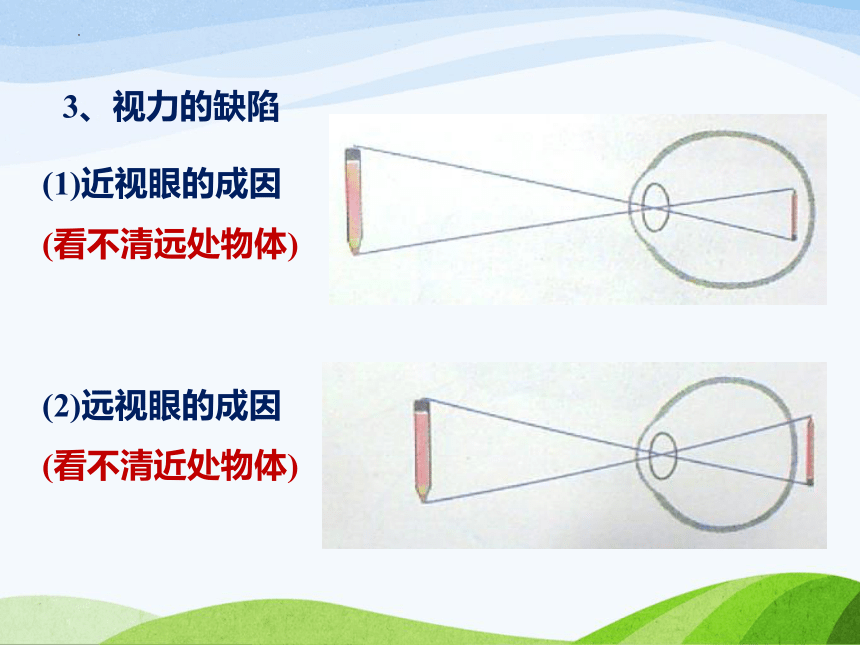

3、视力的缺陷
(1)近视眼的成因
(看不清远处物体)
(2)远视眼的成因
(看不清近处物体)

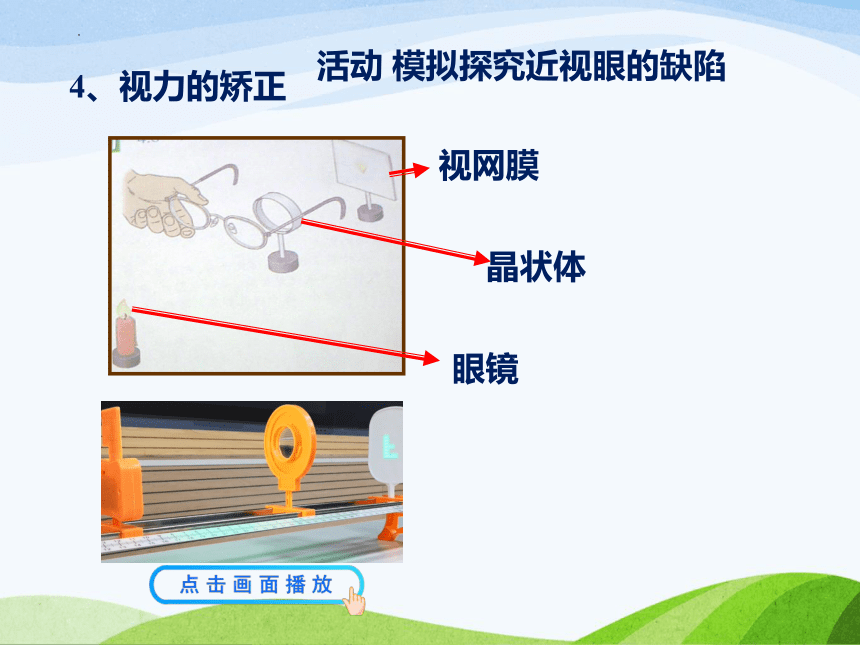

4、视力的矫正
晶状体
视网膜
眼镜
活动 模拟探究近视眼的缺陷
实验步骤：
1、给“眼睛”带上近视眼镜，使烛焰在“视网膜”上成清晰的像，并准确标出光屏的位置。
2、取下近视眼镜，光屏上的像变模糊了，这就是近视眼所看到的景象。
3、前后移动光屏,使光屏上呈现清晰的像,并标出光屏此时的位置。
此实验说明, 近视眼镜的作用是使像相对于晶状体向____(前/后)移，从而使清晰的像落在视网膜上。
实验表明:
远视眼镜的作用是使像相对于晶状体向________(前/后)移,从而使清晰的像落在视网膜上。
换用远视眼镜，重复上述操作
三、近视眼及其矫正
1、成因：
2、矫正：
晶状体太___，折光能力太___，
成像于视网膜___。
配戴用___透镜做成的近视眼镜。
四、远视眼及其矫正
1、成因：
2、矫正：
晶状体太____，折光能力太______，成像于视网膜____。
配戴用___透镜做成的远视眼镜。（老花眼镜）
考考你

1.人的眼睛相当于一架_______。物体在视网膜上成的是______,______的实像。
2.近视眼看不清远处的物体,因为远处的物体的像落在视网膜的______(前方/后方),可以通过配戴_____透镜进行矫正。
3.下列两示意图中属于远视眼的是( )
甲 乙
胶片
镜头
光屏
凸透镜
物
照相机
眼睛
景物
凸透镜成像规律
小结
一、人眼看物原理：
二、人眼看清远近物体的原理：
三、近视眼及其矫正
四、远视眼及其矫正
保护我们的眼睛！！！
保护我们的眼睛已经刻不容缓！！！
1、不要边走边读；
2、不要躺在床上阅读；
3、不要在过强或过弱的光线下阅读；
4、不要长时间玩游戏；…………
五、望远镜与显微镜
复习
1、凸透镜的成像规律
物距 u 像的性质 像距 v
u>2f
u=2f
2f>u>f
uu=f
/
2、凹透镜始终成一个 的 像
探究 通过两个凸透镜观察物体
如果将两个焦距不同的凸透镜组合在一起，那么透过透镜可看到一个怎样的像 ？
注意观察透过两个透镜观察到的物体的像是倒立的还是正立的？是放大的还是缩小的？在观察的过程中适当调节透镜之间的距离。
目镜：靠近眼睛的透镜
物镜：
靠近被观察物体的透镜
（1）以f =5cm的凸 透镜作为目镜，以f =30cm的凸透镜作为物镜，可看到的像是_________ 的_________像。
（2）以f =30cm的凸透镜作为目镜，以f =5cm的凸透镜作为物镜，可看到的像是 的
像。
结论
哪个组合可清晰地观察到远处的景物？
（1）组合
思考
一、望远镜：由____和_____组成
（1）伽利略望远镜：目镜是____透镜，物镜是____透镜
（2）开普勒望远镜：目镜是____透镜，物镜也是____透镜，但物镜的焦距____，目镜的焦距____。
可看到一个______的虚像
可看到一个______的虚像
望远镜的发展
伽利略望远镜
早期的伽利略望远镜
数码望远镜
开普勒望远镜
开普勒空间望远镜
牛顿制造的反射式望远镜
哈勃空间望远镜
欧洲xmm空间望远镜
数字式巡天望远镜
二、显微镜:
（1）目镜是____透镜，物镜也是____透镜
（2）显微镜与开普勒望远镜的区别:
显微镜的____的焦距很短，____的焦距很长； 开普勒望远镜____的焦距长，____的焦距短。
当远处的物体在物镜的两倍焦距以外时，物体成一个倒立缩小的实像，调节目镜与物镜的距离，使缩小的实像在目镜的一倍焦距内，经过目镜可看到一个倒立放大的虚像，从而能看到远处的物体。
当近处的物体在物镜的一倍焦距和两倍焦距以间时，物体成一个倒立放大的实像，调节目镜与物镜的距离，使放大的实像在目镜的一倍焦距内，经过目镜可看到一个倒立放大的虚像，从而能看清很微小的物体.
开普勒望远镜成像原理：
显微镜成像原理：
活动 自制水滴显微镜
（1）通过小水滴可看到位于水滴下方白纸上的红箭头倒立的像。
（2）再用一个凸透镜作为目镜，观察水滴下面的箭头，缓慢调节透镜与水滴之间的距离，就会看到箭头放大的像。
（3）利用自制的水滴显微镜观察细盐粉、头发丝、昆虫翅膀等，看到的景象会令你惊讶！
来自物体的光先通过物镜形成一个放大的实像，该实像通过目镜又一次被放大。这样，通过水滴显微镜观察到的像会比实物大很多倍。
显微镜的发展
早期的显微镜
教学用生物显微镜
金相显微镜
手术显微镜
实体显微镜
扫描探针显微镜
三维视频显微镜
扫描电子显微镜
透射电子显微镜
