第十五章 电流和电路
(时间:85分钟　分值:80分)
一、填空题(共16分,每空1分)
1.自然界有两种电荷,丝绸摩擦过的玻璃棒所带的是正电荷,那么丝绸带负电荷,这一现象说明摩擦起电的实质是　　　　的转移;验电器的工作原理是　　　　电荷相互排斥。
2.毛皮与橡胶棒摩擦,橡胶棒由于　　　　(选填“失去”或“得到”)电子而带　　　　电。
3.小明同学家中有一台电冰箱、一台彩色电视机、一台洗衣机和两盏照明灯,它们都是　　　　连接的。如果多开一盏照明灯,那么干路上的电流大小将　　　　(选填“变大”、“不变”或“变小”)。
4.通常情况下,塑料梳子是　　　　(选填“导”或“绝缘”)体。用塑料梳子梳头发后,带电的梳子吸引的泡沫小球　　　　(选填“一定”或“不一定”)带电。
5.在如图所示的电路中,有四个开关,如果要使灯L1和L2并联,则需要断开的开关是　　　　,为了保护电源,绝对不能同时将开关S1和S4闭合,因为将会发生　　　　现象。
6.用餐巾纸摩擦一根可以绕铁支架自由转动的吸管后,用一根毛皮摩擦过的橡胶棒靠近吸管的一端,发现吸管的运动如图所示,说明吸管带　　　　(选填“正”或“负”)电荷。吸管上的电荷没有通过铁支架转移,说明吸管是　　　　(选填“导体”或“绝缘体”)。
7.如图所示,电源的上端为电源的　　　　极,金属导线中发生定向移动的电荷是　　　　(选填“正”或“负”)电荷。

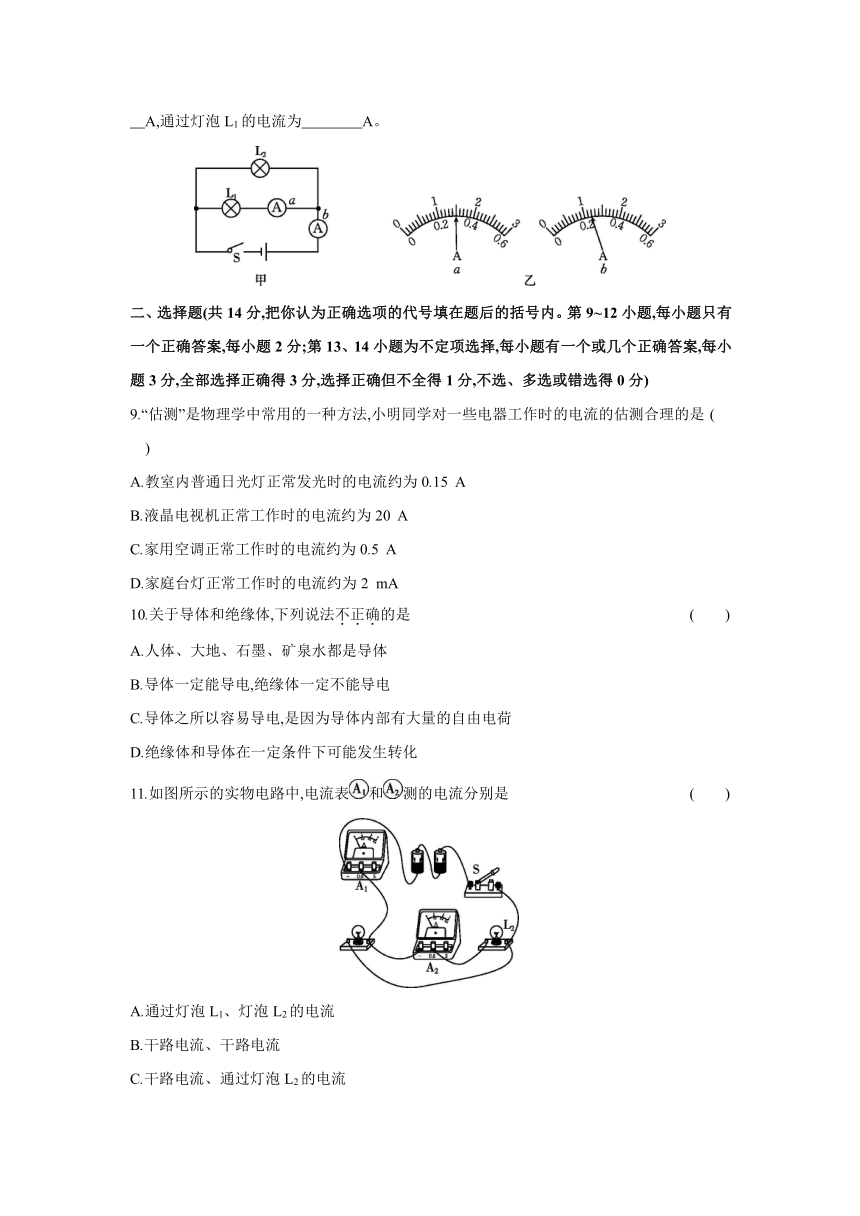

8.图甲电路中,当开关S闭合后,电流表的指针偏转如图乙所示,则通过灯泡L2的电流是　　　　A,通过灯泡L1的电流为　　　　A。
二、选择题(共14分,把你认为正确选项的代号填在题后的括号内。第9~12小题,每小题只有一个正确答案,每小题2分;第13、14小题为不定项选择,每小题有一个或几个正确答案,每小题3分,全部选择正确得3分,选择正确但不全得1分,不选、多选或错选得0分)
9.“估测”是物理学中常用的一种方法,小明同学对一些电器工作时的电流的估测合理的是 (　　)
A.教室内普通日光灯正常发光时的电流约为0.15 A
B.液晶电视机正常工作时的电流约为20 A
C.家用空调正常工作时的电流约为0.5 A
D.家庭台灯正常工作时的电流约为2 mA
10.关于导体和绝缘体,下列说法不正确的是 (　　)
A.人体、大地、石墨、矿泉水都是导体
B.导体一定能导电,绝缘体一定不能导电
C.导体之所以容易导电,是因为导体内部有大量的自由电荷
D.绝缘体和导体在一定条件下可能发生转化
11.如图所示的实物电路中,电流表和测的电流分别是 (　　)
A.通过灯泡L1、灯泡L2的电流
B.干路电流、干路电流
C.干路电流、通过灯泡L2的电流
D.通过灯泡L1的电流、干路电流
12.如图所示,体温安检门是一种集人体温度检测和金属探测为一体的安全检测门,门头装有高精度的体温检测探头,能够测量人体额头的温度,门中有电磁场,能够探测人体是否携带金属物品。当人体温度过高(S1闭合)或人身上携带金属物品(S2闭合)时,报警指示灯就会亮起且电铃发出报警声。下列简化电路图符合要求的是 (　　)
13.关于生活中的一些电路连接,下列说法正确的是 (　　)
A.节日的夜晚,街道两边树上的小彩灯一定是并联的
B.道路两旁的路灯,晚上同时亮,早上同时灭,它们是串联的
C.厨房里的换气扇和照明灯,使用时互不影响,它们是并联的
D.楼道里的电灯使用的声控开关和光控开关通常是串联的
14.如图所示的电路,下列说法正确的是 (　　)
A.开关S1、S2闭合,S3断开时,灯L1、L2并联
B.开关S3 闭合,S1、S2断开时,灯L1、L2串联
C.开关S1、S2、S3都闭合时,电源短路
D.开关S2、S3闭合,S1断开时,灯L1、L2并联
三、计算题(共22分,第15、16小题各7分,第17小题8分)
15.在如图所示的电路中,开关闭合后,电流表的示数为1.2 A,电流表的示数为0.9 A。求通过灯泡L1的电流I1和通过灯泡L2的电流I2。

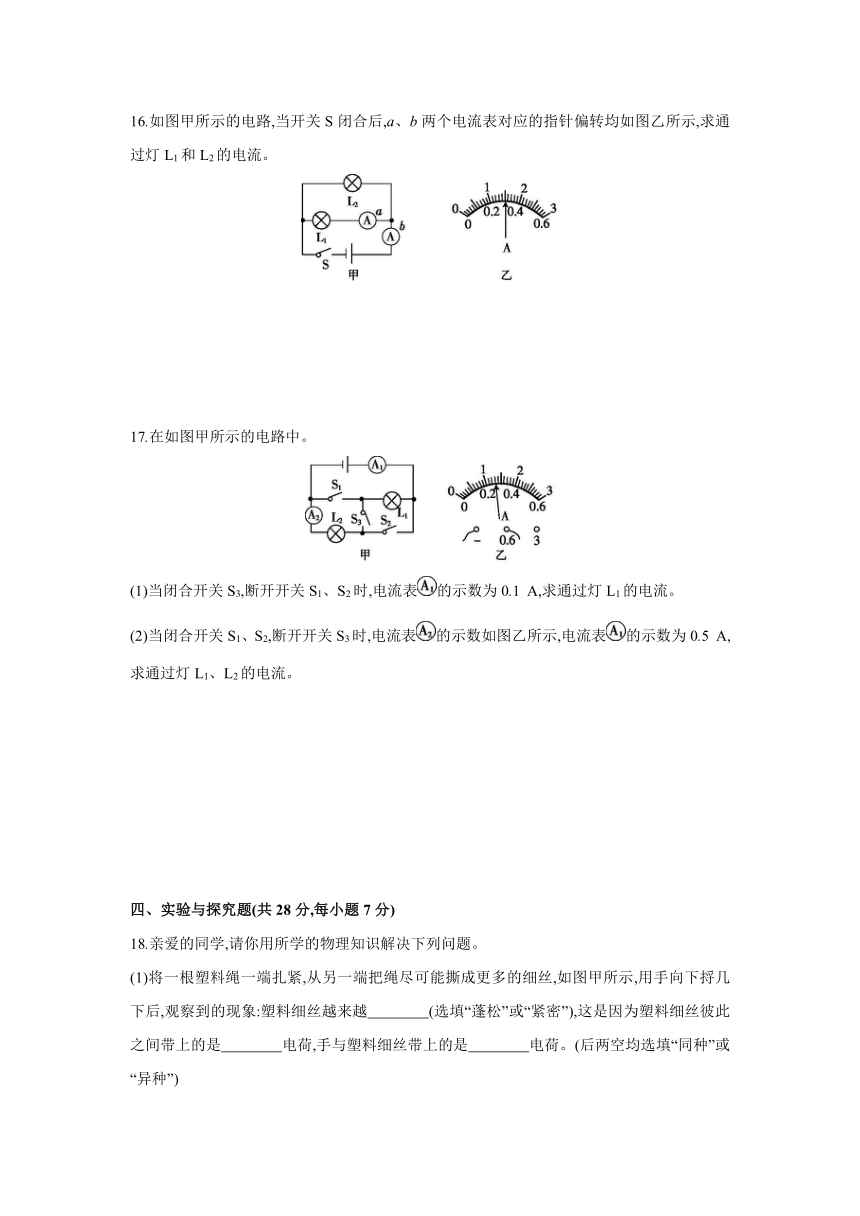

16.如图甲所示的电路,当开关S闭合后,a、b两个电流表对应的指针偏转均如图乙所示,求通过灯L1和L2的电流。
17.在如图甲所示的电路中。
(1)当闭合开关S3,断开开关S1、S2时,电流表的示数为0.1 A,求通过灯L1的电流。
(2)当闭合开关S1、S2,断开开关S3时,电流表的示数如图乙所示,电流表的示数为0.5 A,求通过灯L1、L2的电流。
四、实验与探究题(共28分,每小题7分)
18.亲爱的同学,请你用所学的物理知识解决下列问题。
(1)将一根塑料绳一端扎紧,从另一端把绳尽可能撕成更多的细丝,如图甲所示,用手向下捋几下后,观察到的现象:塑料细丝越来越　　　　(选填“蓬松”或“紧密”),这是因为塑料细丝彼此之间带上的是　　　　电荷,手与塑料细丝带上的是　　　　电荷。(后两空均选填“同种”或“异种”)

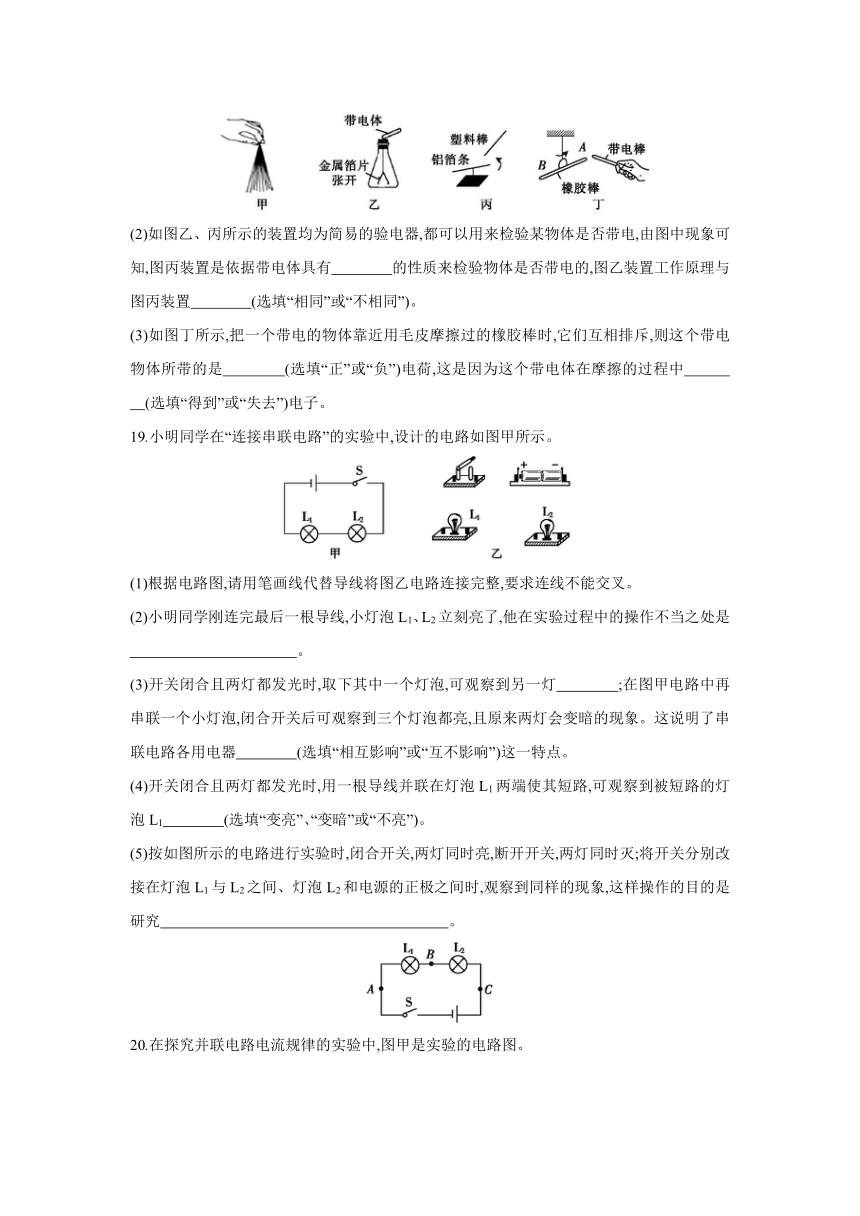

(2)如图乙、丙所示的装置均为简易的验电器,都可以用来检验某物体是否带电,由图中现象可知,图丙装置是依据带电体具有　　　　的性质来检验物体是否带电的,图乙装置工作原理与图丙装置　　　　(选填“相同”或“不相同”)。
(3)如图丁所示,把一个带电的物体靠近用毛皮摩擦过的橡胶棒时,它们互相排斥,则这个带电物体所带的是　　　　(选填“正”或“负”)电荷,这是因为这个带电体在摩擦的过程中　　　　(选填“得到”或“失去”)电子。
19.小明同学在“连接串联电路”的实验中,设计的电路如图甲所示。
(1)根据电路图,请用笔画线代替导线将图乙电路连接完整,要求连线不能交叉。
(2)小明同学刚连完最后一根导线,小灯泡L1、L2立刻亮了,他在实验过程中的操作不当之处是　　　　　　　　　　　。
(3)开关闭合且两灯都发光时,取下其中一个灯泡,可观察到另一灯　　　　;在图甲电路中再串联一个小灯泡,闭合开关后可观察到三个灯泡都亮,且原来两灯会变暗的现象。这说明了串联电路各用电器　　　　(选填“相互影响”或“互不影响”)这一特点。
(4)开关闭合且两灯都发光时,用一根导线并联在灯泡L1两端使其短路,可观察到被短路的灯泡L1　　　　(选填“变亮”、“变暗”或“不亮”)。
(5)按如图所示的电路进行实验时,闭合开关,两灯同时亮,断开开关,两灯同时灭;将开关分别改接在灯泡L1与L2之间、灯泡L2和电源的正极之间时,观察到同样的现象,这样操作的目的是研究　　　　　　　　　　　　　　　　　　　。
20.在探究并联电路电流规律的实验中,图甲是实验的电路图。
(1)请根据甲图在乙图中用笔画线代替导线将实物电路连接完整(导线不能交叉,电流表测L1的电流)。
(2)连接电路时开关应该是　　　　的,电流表应　　　　(选填“串联”或“并联”)在被测电路中。若要测量灯L2中的电流,则电流表应接在甲图中的　　　　点。
(3)小明同学在测量A处的电流时,发现电流表的示数如图丙所示,则电流表的示数为　　　　A。
(4)在实验中,小强发现两个并联的小灯泡,一个很亮,一个发光微弱,造成这种现象的原因可能是　　　　。
A.发光微弱的小灯泡的灯丝断了
B.小灯泡的规格不同
C.发光微弱的小灯泡被短路
(5)改变灯泡的规格,用电流表分别测出A、B、C三处的电流IA、IB、IC,重复实验,记录数据如下表,根据实验数据得出结论:　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。
IA/A IB/A IC/A
1 0.1 0.5 0.6
2 0.2 0.4 0.6
3 0.4 0.2 0.6
21.小丽同学在“探究并联电路中电流关系”的实验中。
【提出问题】在如图所示的并联电路中,通过A、B、C各处的电流之间有什么关系
【猜想与假设】并联电路中,　　　　　　　　　　　　　　　。
【设计实验与进行实验】
(1)选取两个相同的灯泡,按如图所示的电路图连接实物,连接实物电路时,开关必须　　　。
(2)把电流表分别接入到电路中的A、B、C处测量电流,将测得的数据填入下表中。
A点的电流IA/A B点的电流IB/A C点的电流IC/A
0.22 0.22 0.44
【分析与论证】
(1)小丽根据记录的数据得出结论:并联电路中各支路的电流相等,且干路的电流等于各支路电流之和。请你指出小丽上述做法的两点不足之处:①　　　　　　　　　　　　　　　;②　　　　　　　　　　　　　　　。
(2)小丽针对实验中的不足进行改进后,她应得出实验结论:并联电路中各支路的电流　　　　(选填“一定”或“不一定”)相等,但IC、IB、IA的关系是　　　　。
(3)若实验中不慎烧坏小灯泡L1,保持开关S仍然闭合,则C处的电流表的读数与原来相比将　　　　(选填“增大”、“减小”或“不变”)。
参考答案
1.电荷　同种
2.得到　负
3.并联　变大
4.绝缘　不一定
5.S4　电源短路
6.负　绝缘体
7.负　负
8.0.9　0.3
9.A　10.B　11.C　12.A　13.CD　14.AD
15.解:分析电路图可知,L1和L2并联,电流表测干路电流:
I=1.2 A　(2分)
电流表测L2的电流:
I2=0.9 A　(2分)
通过灯泡L1的电流:
I1=I-I2=1.2 A-0.9 A=0.3 A　(3分)
16.解:由图可知,电流表b测的是干路电流,电流表a测L1所在支路的电流;故电流表b选择的量程是0~3 A,分度值为0.1 A,所以电流表b的示数为I=1.5 A,即干路电流为1.5 A　(2分)
电流表a选择的量程是0~0.6 A,分度值是0.02 A,所以电流表a的示数为I1=0.3 A,即通过灯L1的电流为0.3 A　(2分)
通过灯L2的电流:I2=I-I1=1.5 A-0.3 A=1.2 A　(3分)
17.解:(1)当闭合开关S3,断开开关S1、S2时,灯L1、L2串联,电流表的示数为0.1 A。通过灯L1的电流:
I1=I=0.1 A　(3分)
(2)当闭合开关S1、S2,断开开关S3时,灯L1、L2并联,电流表测干路电流,电流表测通过灯L2的电流,由图乙可知,电流表所接量程为0~0.6 A,由指针位置可知,此时电流为0.26 A。
通过灯L2的电流:
I2'=0.26 A　(3分)
通过灯L1的电流:
I1'=I'-I2'=0.5 A-0.26 A=0.24 A　(2分)
18.(1)蓬松　同种　异种
(2)吸引轻小物体　不相同
(3)负　得到
评分标准:每空1分,共7分;有其他合理答案均参照给分
19.(1)如图所示:
(2)连接电路时,开关没有断开
(3)熄灭　相互影响
(4)不亮
(5)串联电路中,开关的控制作用与开关位置是否有关
评分标准:作图2分,其余每空1分,共7分;有其他合理答案均参照给分
20.(1)如图所示:
(2)断开　串联　B
(3)0.24
(4)B
(5)并联电路的总电流等于各支路电流之和
评分标准:作图1分,其余每空1分,共7分;有其他合理答案参照给分
21.【猜想与假设】干路电流等于各支路电流之和
【设计实验与进行实验】(1)断开
【分析与论证】(1)①实验次数太少　②没有使用不同规格的灯泡
(2)不一定　IC=IA+IB
(3)减小　
评分标准:每空1分,共7分;有其他合理答案均参照给分
