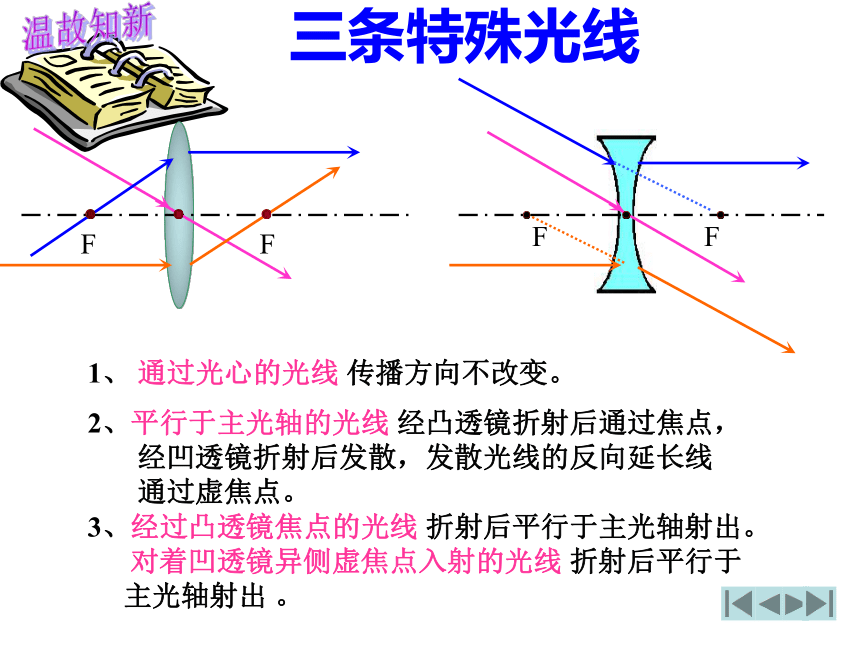

课件41张PPT。 第3节凸透镜成像的规律FFFF1、 通过光心的光线 传播方向不改变。2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于

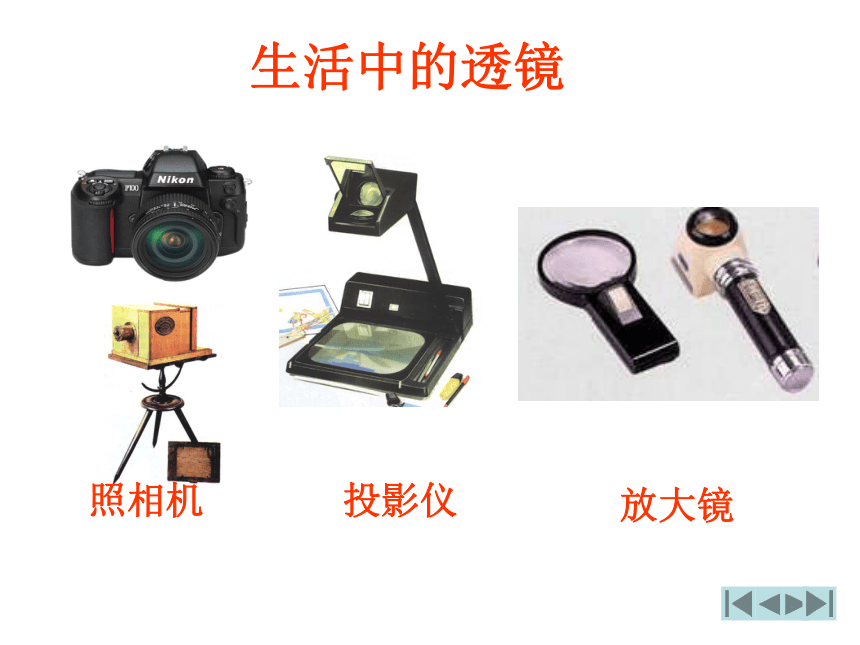

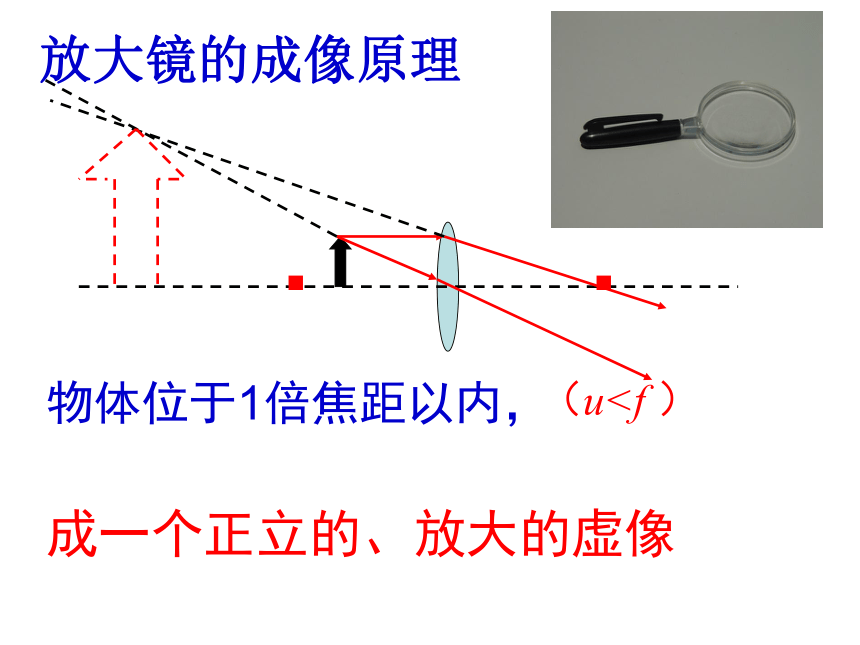

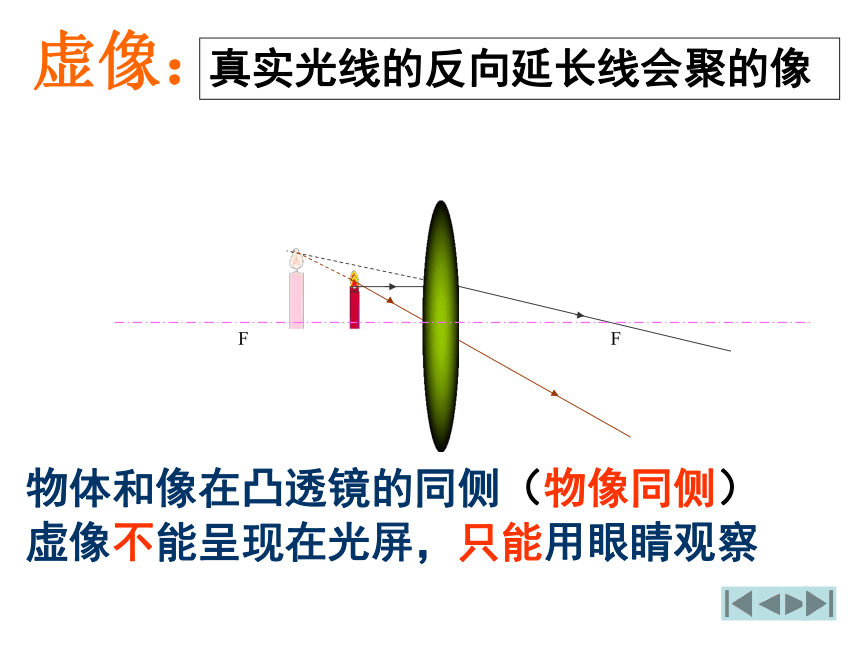

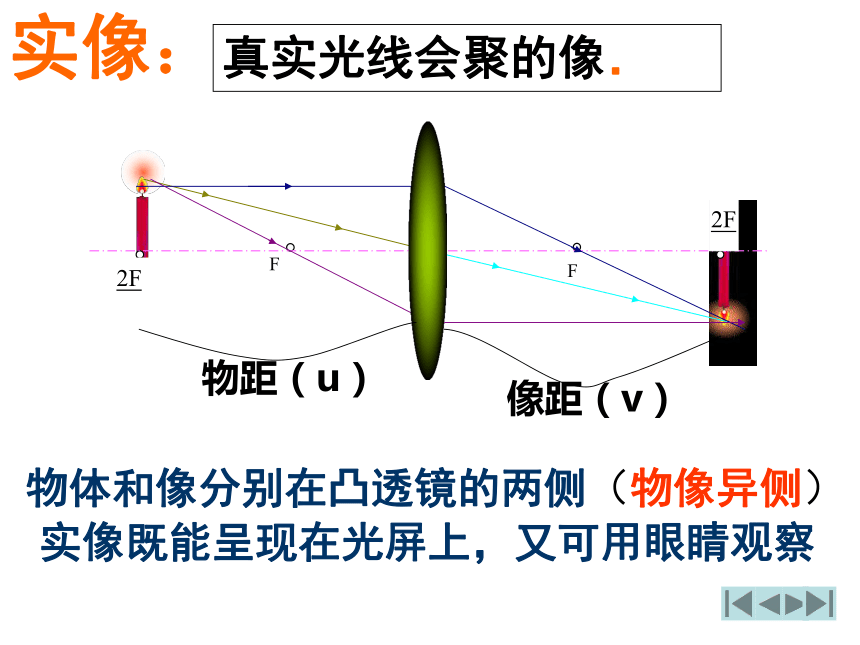

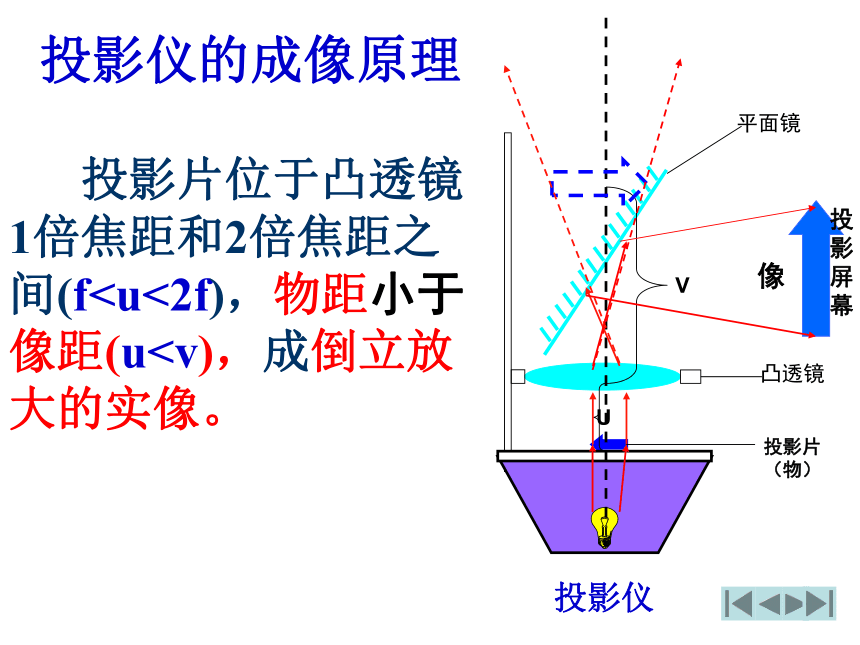

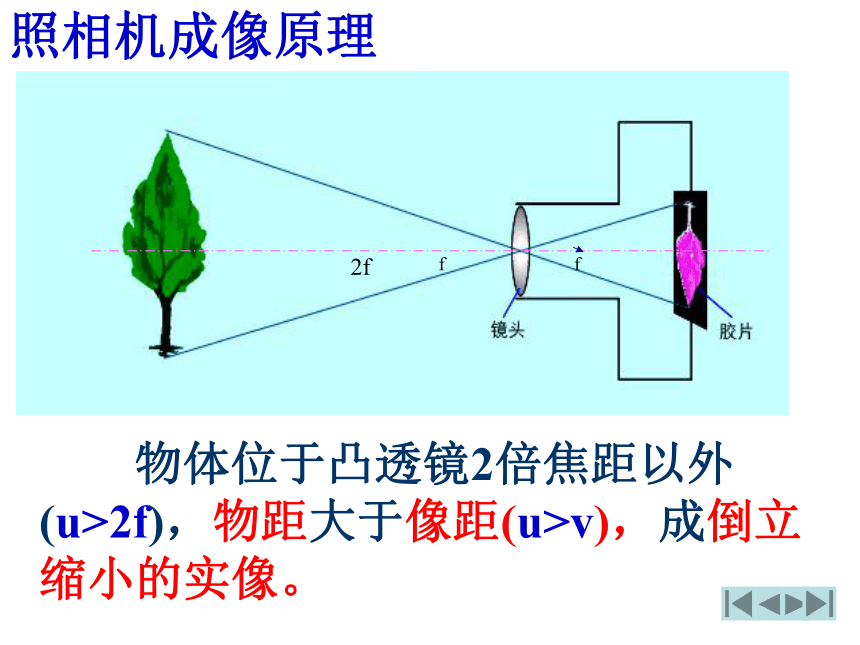

主光轴射出 。三条特殊光线温故知新F真实光线会聚的像．2F2F物距（u）像距（v）F实像：物体和像分别在凸透镜的两侧（物像异侧）实像既能呈现在光屏上，又可用眼睛观察FF真实光线的反向延长线会聚的像虚像：物体和像在凸透镜的同侧（物像同侧）虚像不能呈现在光屏，只能用眼睛观察照相机投影仪放大镜生活中的透镜照相机成像原理 物体位于凸透镜2倍焦距以外(u>2f)，物距大于像距(u>v)，成倒立缩小的实像。f2ff投影仪的成像原理 投影片位于凸透镜1倍焦距和2倍焦距之间(f投影片（物）像投影仪投影屏幕平面镜凸透镜..物体位于1倍焦距以内，（u2f
像是缩小、倒立的实像。
2、投影仪：物体离镜头比较近，f 像是放大、倒立的实像。

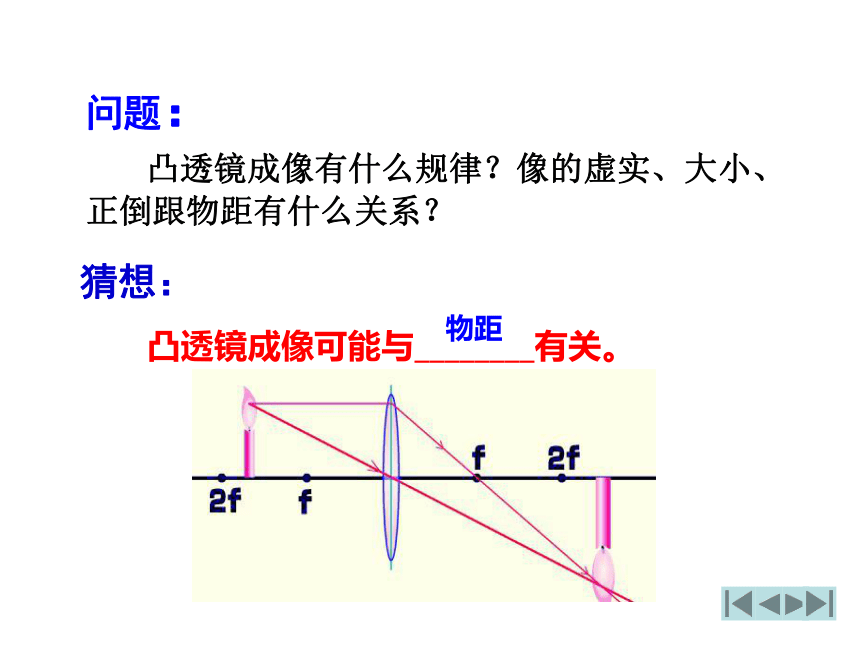

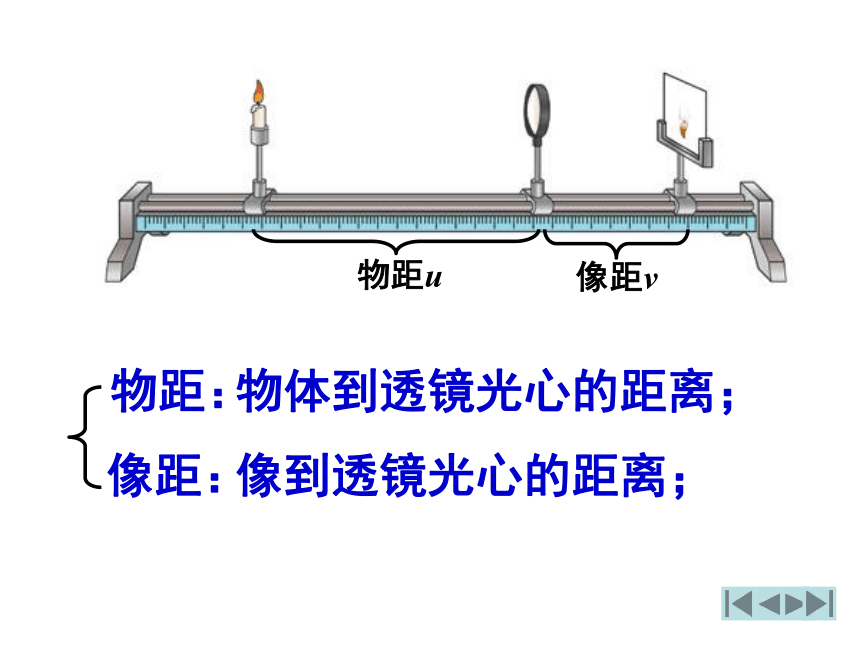

3、放大镜：物体离镜头很近，u 像是放大、正立的虚像。物距u像距v物体到透镜光心的距离；像距：像到透镜光心的距离；问题：
凸透镜成像有什么规律？像的虚实、大小、正倒跟物距有什么关系？凸透镜成像可能与________有关。物距 猜想： 实验设计

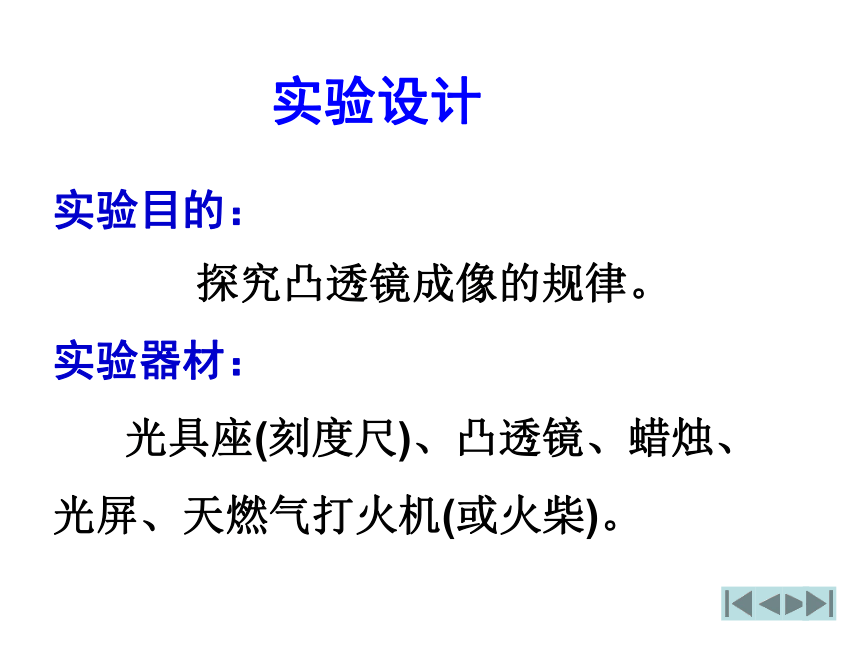

实验目的：
探究凸透镜成像的规律。
实验器材：
光具座(刻度尺)、凸透镜、蜡烛、光屏、天燃气打火机(或火柴)。实验准备1.把蜡烛、凸透镜、光屏依次放在灯具座上。
2.点燃蜡烛，调整三者的高度，使烛焰、凸透镜和光屏的中心在同一高度。(目的：使烛焰的像成在光屏的中央)。
3.先将蜡烛放在离凸透镜较远的地方，然后逐渐移向凸透镜，在移动过程中，观察成像的情况,并作好记录。如何保证蜡烛的像始终能成在光屏上？ 为了使烛焰的像成在光屏的中央，调节蜡烛、透镜、光屏的中心，使它们的三心在同一高度上。光屏想一想如何测定凸透镜焦距?焦距测量83.9cm
0cm89cm当物体离凸透镜非常远时,近似地认为凸透镜的焦距约等于像距,即f≈v光屏上呈现清晰的像时，记录物距u、像距v和像的性质。V=5.1cmf≈v测定凸透镜的焦距约为f=5cm50cm
40cmf=5cm45cmf=5cm35cm55cm温馨提示：1．凸透镜的焦距为5㎝2．光屏上承接的像最清晰时，记录物距u、像距v和像的性质。实验记录凸透镜焦距f=5cm2018/11/24实验记录凸透镜焦距f=5cm 物距大于2倍焦距(u>2f)时，物体通过凸透镜在光屏上成像的性质和位置是什么?探究实验1实像缩小倒立异侧f2f实像放大倒立异侧V>2f投影仪1315实验记录凸透镜焦距f=5cm 物距等于1倍焦距(u=f)时，物体通过凸透镜在光屏上成像的性质和位置是什么?探究实验4不能成像实验记录凸透镜焦距f=5cm 物距小于1倍焦距(uu虚像放大正立同侧v>u放大镜84实验记录凸透镜焦距f=5cm2018/11/24u>2f 时， f2f ，倒立放大实像 ③2018/11/24u=f 时， 不成像 ④2018/11/24u 什么情况下像和物体在凸透镜同侧？成实像时物像异侧
成虚像时物像同侧 2018/11/24实验思考4、当凸透镜成实像时，随着物距的减小，像距是怎样变化的？2018/11/24 5、当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？2018/11/24当物距大于二倍焦距时，成倒立、缩小的实像照相机应用举例 当物距大于一倍焦距小于二倍焦距时，成倒立、放大的实像幻灯机应用举例 当物距小于一倍焦距时，成正立、放大的虚像放大镜应用举例一倍焦距分虚实；二倍焦距分大小。
二倍焦距物像等；像的大小像距定；
实像与物异侧倒，物近像远像变大；
虚像与物同侧正；物近像近像变小；
像儿跟着物体跑。
