人教版九年级物理20.5磁生电课件

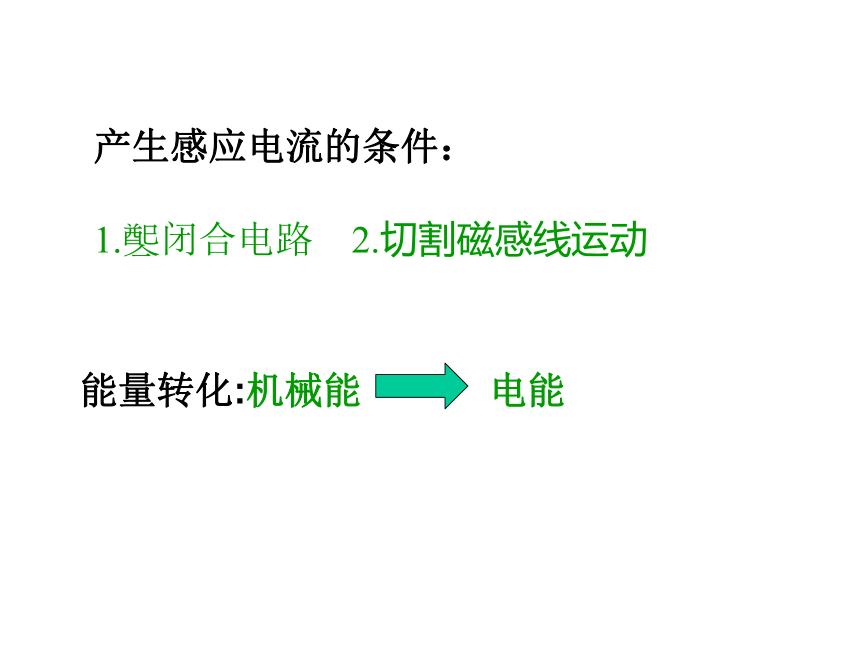

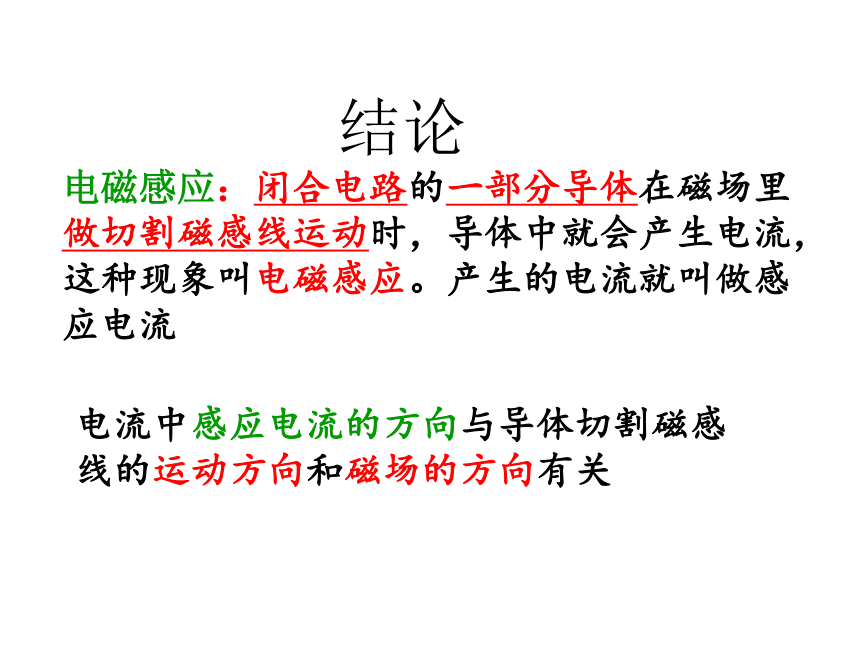

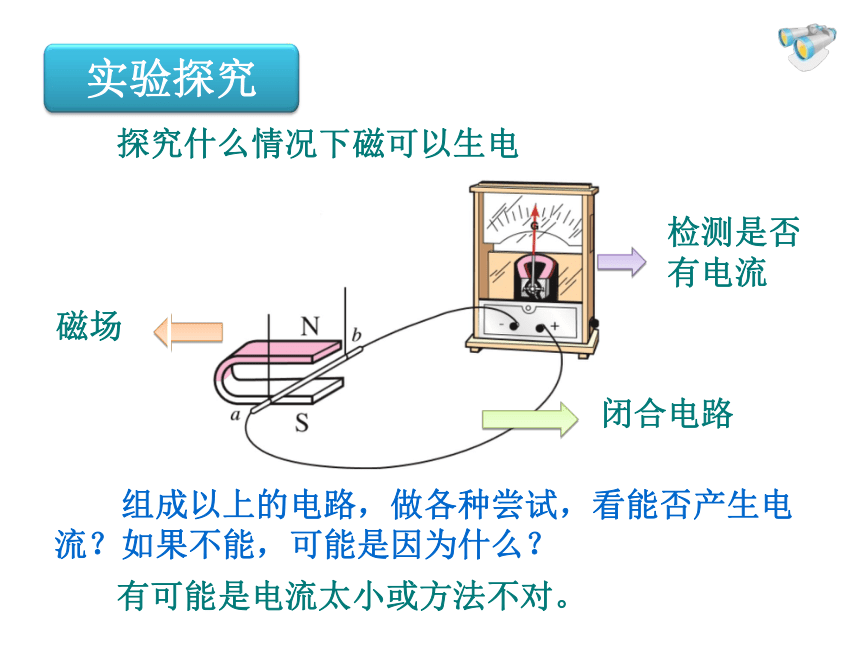

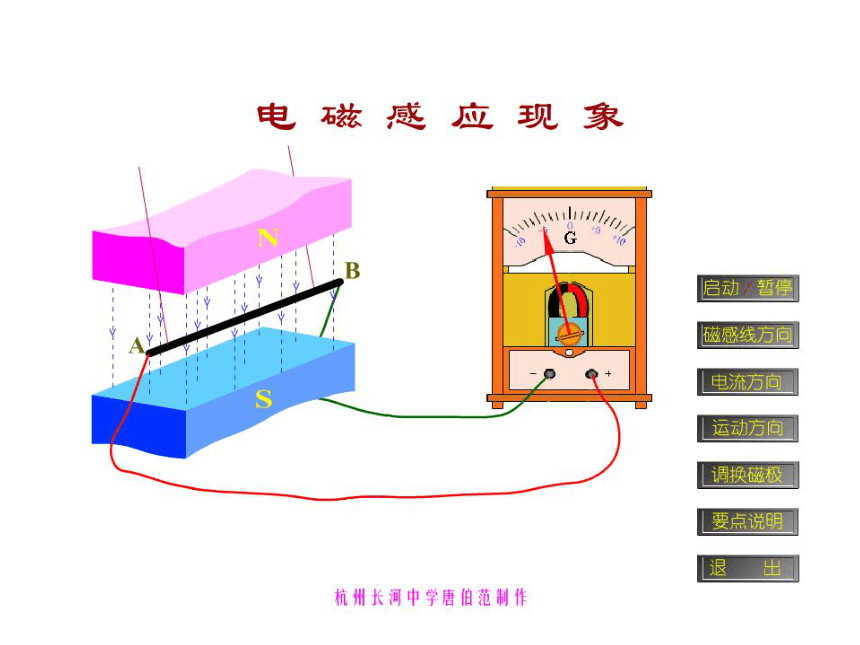

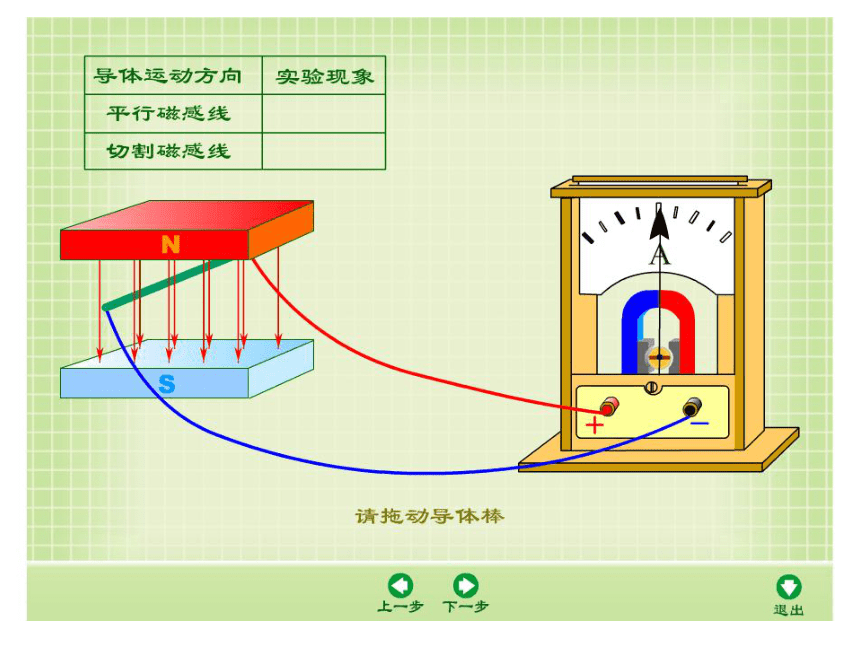

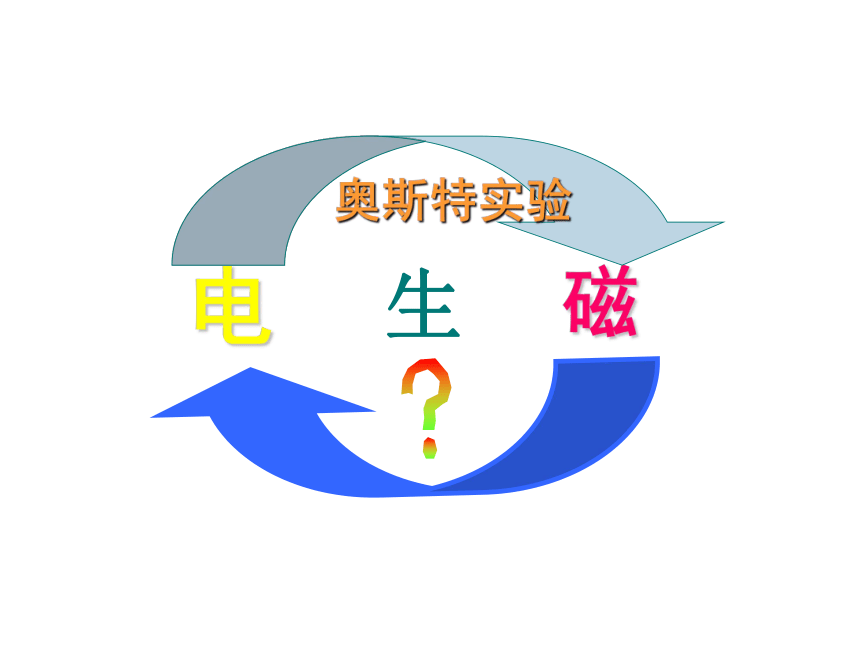

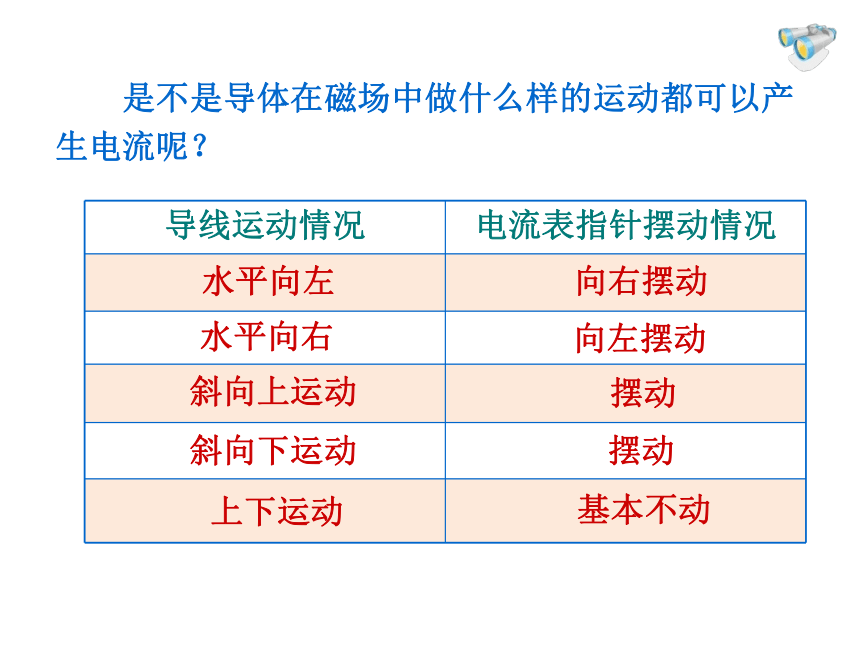

课件47张PPT。第20章 电与磁第5节 磁生电电磁奥斯特实验生　　英国物理学家法拉第在10年中做了多次探索，1831年终于取得突破，发现了利用磁场产生电流的条件和规律。　　根据这个发现，后来发明了发电机，使人类大规模用电成为可能，开辟了电气化的时代。　　探究什么情况下磁可以生电磁场检测是否有电流闭合电路　　组成以上的电路，做各种尝试，看能否产生电流？如果不能，可能是因为什么？　　有可能是电流太小或方法不对。实验探究水平向左向右摆动向左摆动摆动摆动基本不动水平向右斜向上运动斜向下运动上下运动　　是不是导体在磁场中做什么样的运动都可以产生电流呢？结论电磁感应：闭合电路的一部分导体在磁场里做切割磁感线运动时，导体中就会产生电流，这种现象叫电磁感应。产生的电流就叫做感应电流电流中感应电流的方向与导体切割磁感线的运动方向和磁场的方向有关产生感应电流的条件：
1.??闭合电路 2.切割磁感线运动
能量转化:机械能 电能

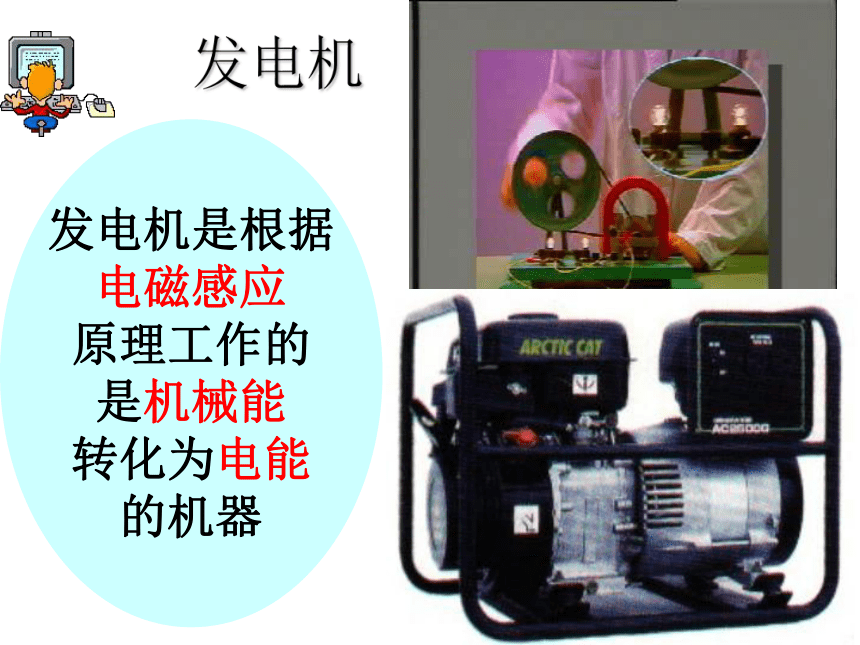

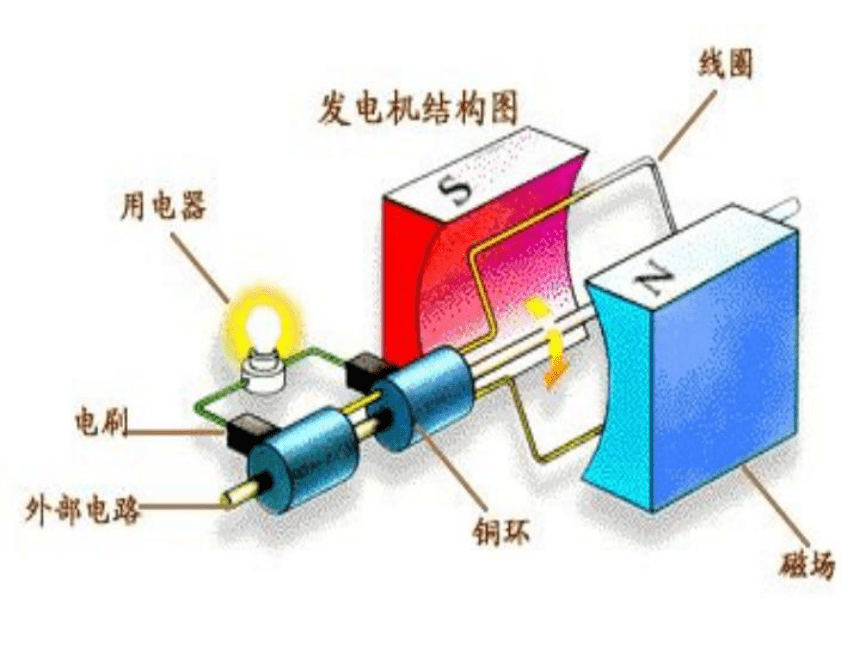

发电机发电机是根据
电磁感应
原理工作的
是机械能
转化为电能

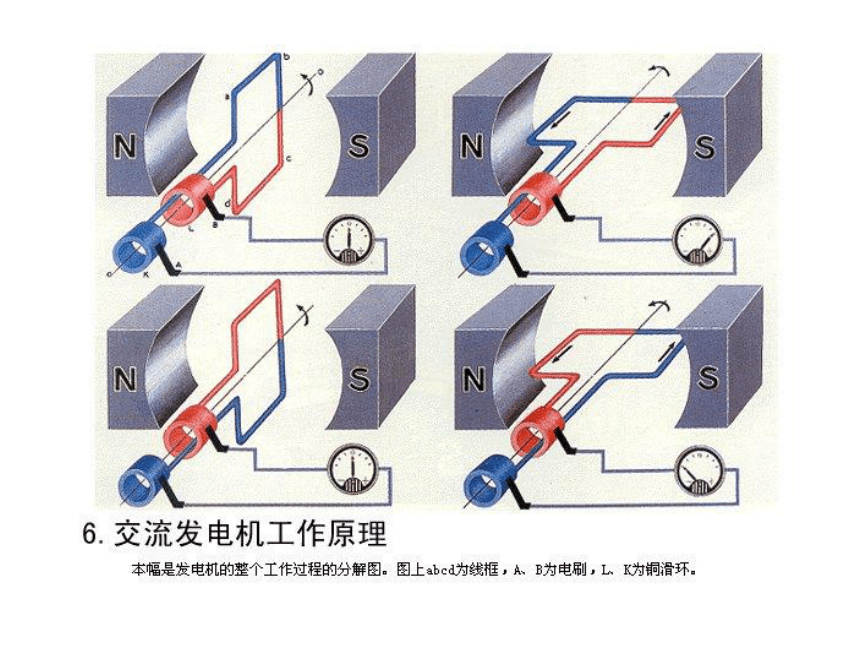

的机器周期性改变电流的大小和方向的电流叫做交流电
方向不变的电流叫直流电线圈转动一圈，电流方向改变2次 （1）周期：完成一次周期性变化需要的时间（秒）
（2）频率：1秒内完成周期性变化的次数（赫兹）问：生活用电的周期、频率、每秒方向改变次数我国交流电周期是0.02秒，频率为50赫兹，每秒电流方向改变100次发电机与电动机的比较????1、发电机的构造原则上和电动机是完全相同的2、电动机是消耗电能而输出机械能;
发电机是消耗机械能而输出电能3、电动机：利用通电线圈在磁场里受到力的作用的原理
发电机:利用电磁感应原理
。 你知道下列实验是研究什么问题的吗？1.周期性改变____的电流叫交流电，_____不变的电流叫直流电，发电机提供的是_____电，电池提供的是__ 电
2.我国的交流发电机的转子每秒转____周，即交流电的变化频率是____赫，因此交流电的方向每秒要改变___次。
练习大小和方向方向交流直流50501003.发电机的主要构造分成____和____两部分，大型发电机的线圈作_____，电磁铁作_____。实用发电机的转子由水轮机、_____等带动旋转。定子转子定子转子汽轮机4.交流发电机线圈内和外电路中的电流分别是（ ）
A、交流电和直流电 B交流电和交流电
C直流电和交流电 D直流电和直流电5.此装置是什么机器？工作原理是什么？工作时能量的转化情况怎样？B发电机电磁感应原理机械能转化为电能6.交流发电机制造的原理是（ ）
A电流的磁效应 B电流的磁现象
C电磁感应现象 D电磁铁原理
7.我国使用的交流电的频率为50赫兹，在10秒内电流方向改变了（ ）
A、500次 B、50次
C、100次 D、1000次CDNSNSSNNS垂直屏幕
向外运动6、下面的四个图中那些不会产生感应电流（ ）（图中小圆表示闭合导体的一部分）ABCDB、D课堂习题1、导体在磁场中运动一定会产生感应电流（ ）
2、导体在磁场中做切割运动一定会产生感应电压（ ）
3、闭合导体在磁场中做切割运动一定会产生感应电流（ ）
4、闭合导体的一部分在磁场中做切割运动一定会产生感应电流（ ）
ⅹⅹ√√ 2.感应电流的方向与_____________
和________________有关。导体运动方向磁感线方向3.在电磁感应现象中，导体切割磁感线运动时，产生了______________。由此可见，在电磁感应现象中，______能转化为______能。 感应电流电机械能1.???
. 1、产生感应电流的条件是（ ）
A.导体在磁场中运动
B.导体在磁场中做切割磁感线运动
C.闭合电路的一部分导体做切割磁感线运动
D.闭合导体在磁场中做切割磁感线运动
C6.交流发电机线圈内和外电路中的电流分别是（ ）
A、交流电和直流电 B交流电和交流电
C直流电和交流电 D直流电和直流电7.此装置是什么机器？工作原理是什么？工作时能量的转化情况怎样？B发电机电磁感应原理机械能转化为电能B1. 下列关于电磁感应的论述中，正确的是( )
A. 电磁感应就是电流的磁效应
B. 电磁感应现象说明了利用磁场可以产生电流
C. 奥斯特实验说明了利用磁场可以产生电流
D. 以上说法都是正确的 2. 关于电磁感应现象，下列说法正确的是( )
A. 导体在磁场中运动，一定能产生感应电流
B. 导体在磁场中运动，一定不能产生感应电流
C. 电路的一部分导体在磁场中做切割磁感线运动，一定能产生感应电流
D. 不闭合导体在磁场中做切割磁感线运动，一定
能产生感应电流C 3. 在电磁感应现象中，消耗的能量和产生的能量分
别是_________和________。机械能电能 4. 判断题：
(1) 导体在磁场中运动一定会产生感应电流。( )
(2) 导体在磁场中做切割运动一定会产生感应电流。 ( )
(3) 闭合导体在磁场中运动一定会产生感应电流。
( )
(4) 闭合导体的一部分在磁场中做切割磁感线运
动，一定会产生感应电流。 ( ) ×××√ 5. 下图中的 a 表示垂直于纸面的一根导体，它是闭
合电路的一部分。它在磁场中按如图所示的方向运动时，
在哪种情况下会产生感应电流? 6. 要使感应电流的方向相反，可采用的措施有( )
A. 把磁场方向和切割磁感线的导体的运动方向都反
过来
B. 保持导体切割磁感线运动的方向不变，把磁场方
向反过来
C. 将磁场方向和切割磁感线的导体的运动方向都不
变
D. 保持磁场方向不变，将导体切割磁感线运动的方
向改变BD7. 下列关于发电机的说法中，错误的是( )
A. 发电机可以维持电路两端的电压
B. 发电机能将机械能转化为电能
C. 发电机可以维持闭合电路中有持续电流
D. 发电机可以制造自由电子D练习11.???
1. 产生感应电流的条件是（ ）
A．? 导体在磁场中运动
B．? 导体在磁场中做切割磁感线运动
C．? 闭合电路的一部分导体做切割磁感线运动
D．? 闭合导体在磁场中做切割磁感线运动
C学习效果反馈课本练习甲乙2.判断：下列状况中，哪些状况有感应电流产生？课本练习丙丁练习4ABC××6.图中A、D已标出了磁场方向、导体切割磁感线的方向和产生的电流方向，请在B、C、E、F图中标出电流的方向。 A B C注： ——表示电流的方向垂直纸面向里，
——表示电流的方向垂直纸面向外。×·.没电流 D E F注： ——表示电流的方向垂直纸面向里，
——表示电流的方向垂直纸面向外。×·发电机550MW大型发电机组转子吊装火电厂中的汽轮机组宁波市镇海火电厂秦山核电站湛江火电厂你知道下列实验是研究什么问题的吗？1、发电机的构造和作用（备用）
