第十五章电流和电路 练习 2024-2025学年人教版物理九年级全一册 （含答案）

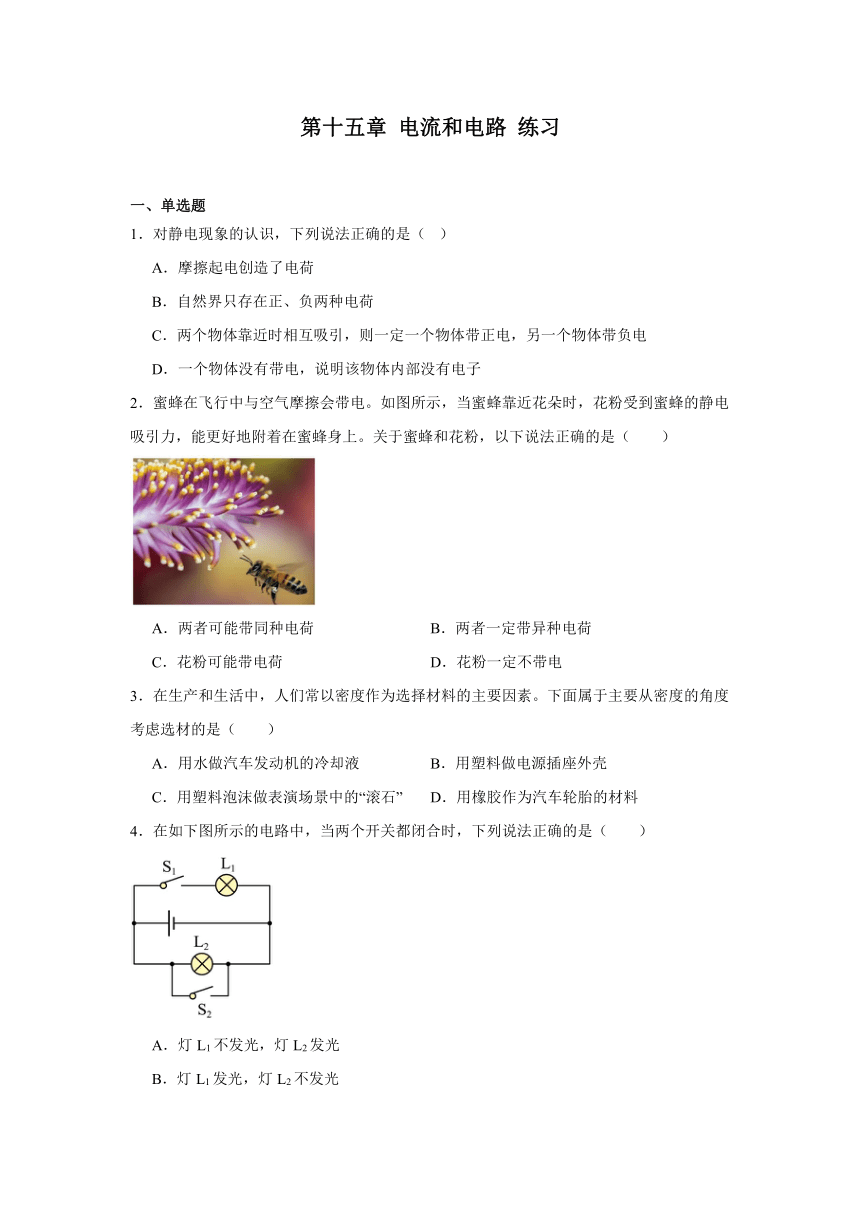

第十五章 电流和电路 练习
一、单选题
1．对静电现象的认识，下列说法正确的是（ ）
A．摩擦起电创造了电荷
B．自然界只存在正、负两种电荷
C．两个物体靠近时相互吸引，则一定一个物体带正电，另一个物体带负电
D．一个物体没有带电，说明该物体内部没有电子
2．蜜蜂在飞行中与空气摩擦会带电。如图所示，当蜜蜂靠近花朵时，花粉受到蜜蜂的静电吸引力，能更好地附着在蜜蜂身上。关于蜜蜂和花粉，以下说法正确的是（　　）
A．两者可能带同种电荷 B．两者一定带异种电荷
C．花粉可能带电荷 D．花粉一定不带电
3．在生产和生活中，人们常以密度作为选择材料的主要因素。下面属于主要从密度的角度考虑选材的是（　　）
A．用水做汽车发动机的冷却液 B．用塑料做电源插座外壳
C．用塑料泡沫做表演场景中的“滚石” D．用橡胶作为汽车轮胎的材料
4．在如下图所示的电路中，当两个开关都闭合时，下列说法正确的是（　　）
A．灯L1不发光，灯L2发光
B．灯L1发光，灯L2不发光
C．两个灯泡L1和L2都不发光
D．灯L1被短路，所以不发光

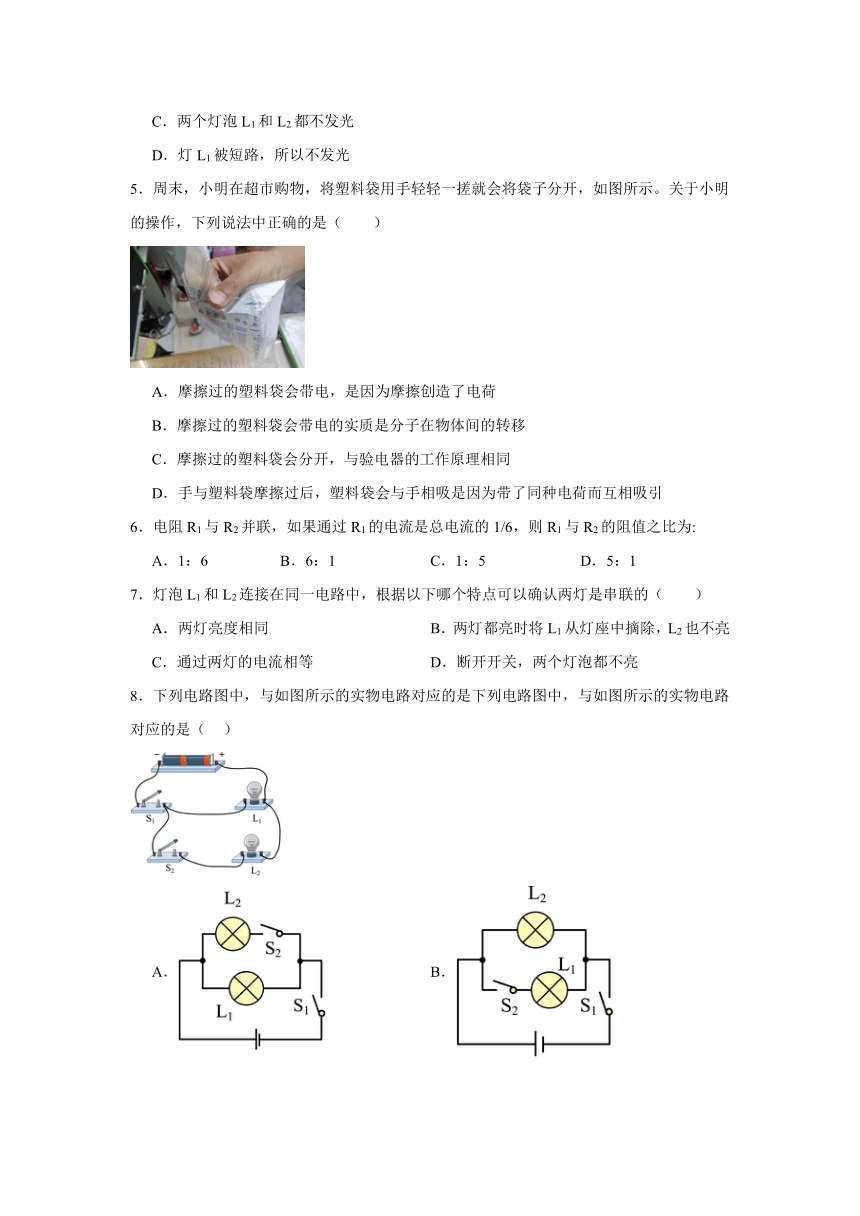

5．周末，小明在超市购物，将塑料袋用手轻轻一搓就会将袋子分开，如图所示。关于小明的操作，下列说法中正确的是（　　）
A．摩擦过的塑料袋会带电，是因为摩擦创造了电荷
B．摩擦过的塑料袋会带电的实质是分子在物体间的转移
C．摩擦过的塑料袋会分开，与验电器的工作原理相同
D．手与塑料袋摩擦过后，塑料袋会与手相吸是因为带了同种电荷而互相吸引
6．电阻R1与R2并联，如果通过R1的电流是总电流的1/6，则R1与R2的阻值之比为:
A．1：6 B．6：1 C．1：5 D．5：1
7．灯泡L1和L2连接在同一电路中，根据以下哪个特点可以确认两灯是串联的（　　）
A．两灯亮度相同 B．两灯都亮时将L1从灯座中摘除，L2也不亮
C．通过两灯的电流相等 D．断开开关，两个灯泡都不亮
8．下列电路图中，与如图所示的实物电路对应的是下列电路图中，与如图所示的实物电路对应的是（ ）
A． B．
C． D．

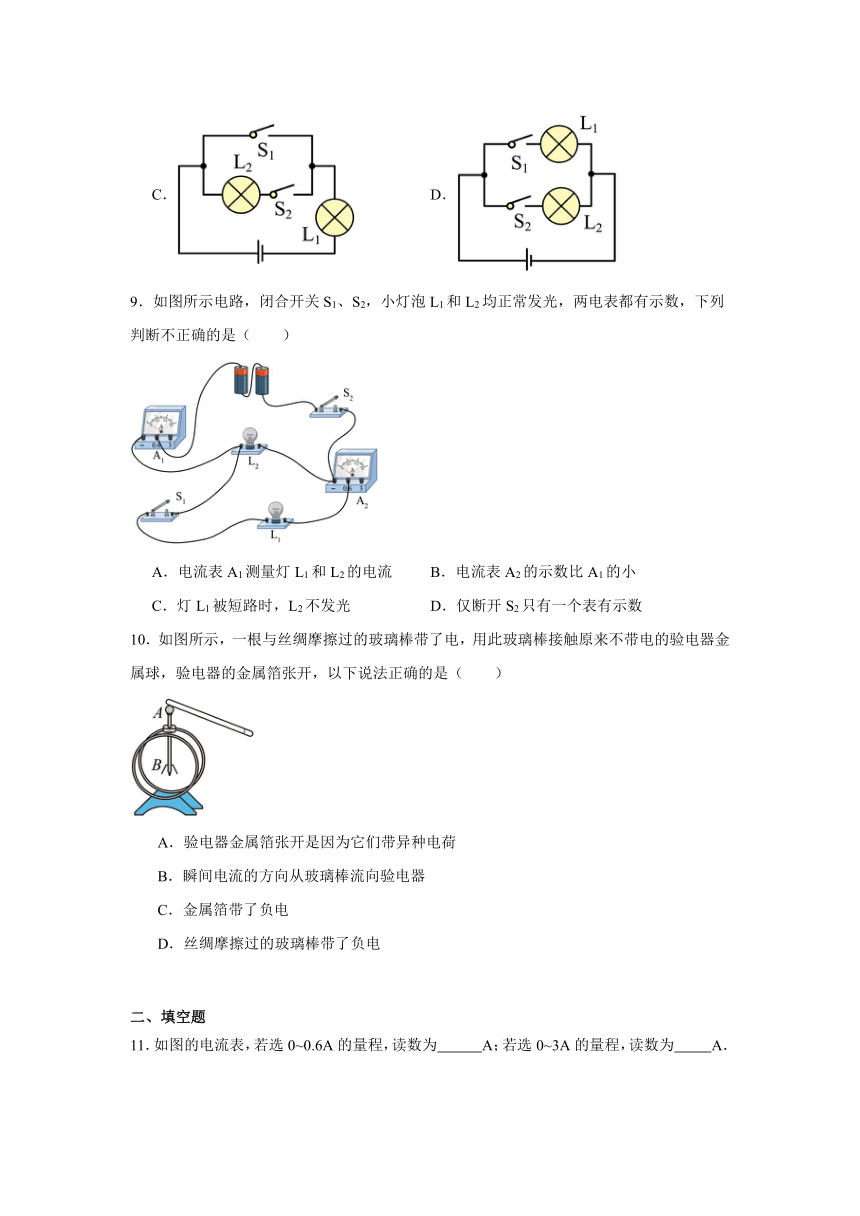

9．如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断不正确的是（　　）

A．电流表A1测量灯L1和L2的电流 B．电流表A2的示数比A1的小
C．灯L1被短路时，L2不发光 D．仅断开S2只有一个表有示数
10．如图所示，一根与丝绸摩擦过的玻璃棒带了电，用此玻璃棒接触原来不带电的验电器金属球，验电器的金属箔张开，以下说法正确的是（　　）
A．验电器金属箔张开是因为它们带异种电荷
B．瞬间电流的方向从玻璃棒流向验电器
C．金属箔带了负电
D．丝绸摩擦过的玻璃棒带了负电
二、填空题

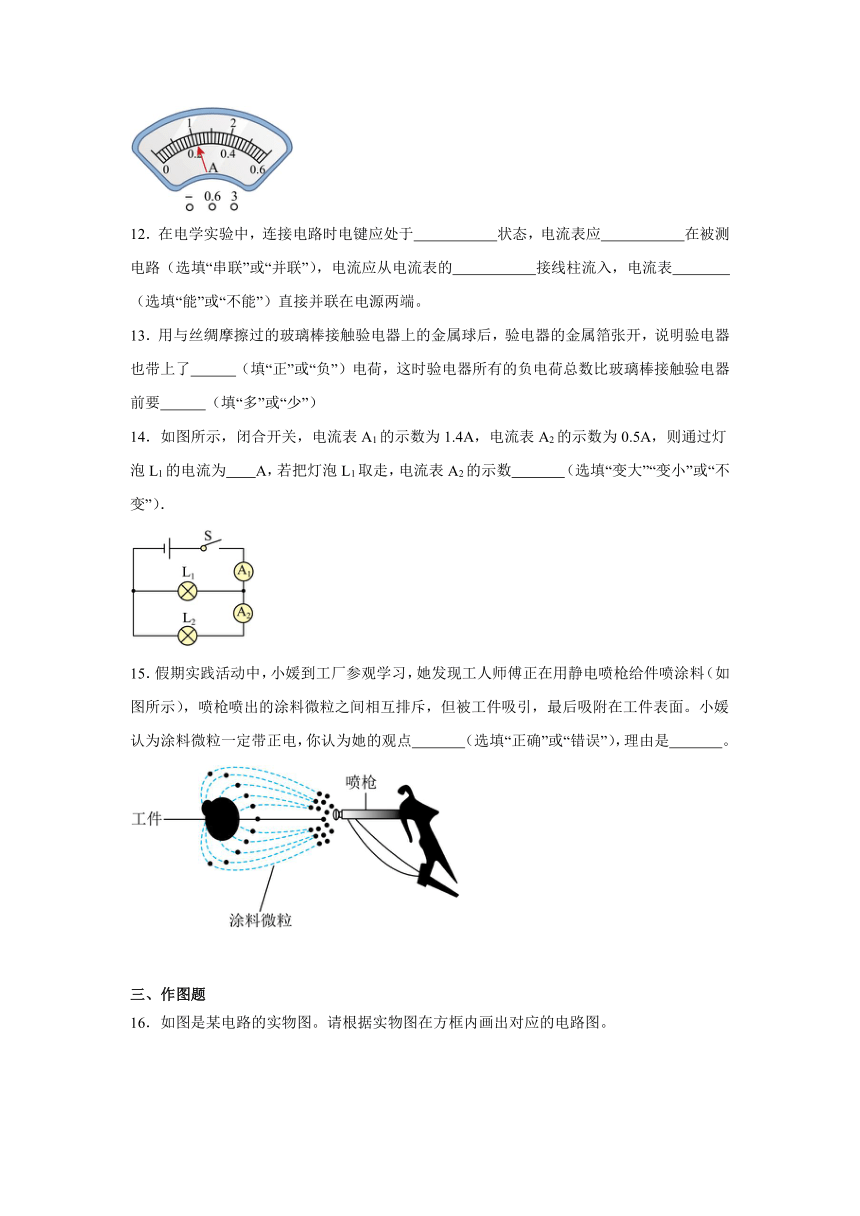

11．如图的电流表，若选0~0.6A的量程，读数为 A；若选0~3A的量程，读数为 A．
12．在电学实验中，连接电路时电键应处于 状态，电流表应 在被测电路（选填“串联”或“并联”），电流应从电流表的 接线柱流入，电流表 （选填“能”或“不能”）直接并联在电源两端。
13．用与丝绸摩擦过的玻璃棒接触验电器上的金属球后，验电器的金属箔张开，说明验电器也带上了 （填“正”或“负”）电荷，这时验电器所有的负电荷总数比玻璃棒接触验电器前要 （填“多”或“少”）
14．如图所示，闭合开关，电流表A1的示数为1.4A，电流表A2的示数为0.5A，则通过灯泡L1的电流为 A，若把灯泡L1取走，电流表A2的示数 （选填“变大”“变小”或“不变”）．
15．假期实践活动中，小媛到工厂参观学习，她发现工人师傅正在用静电喷枪给件喷涂料（如图所示），喷枪喷出的涂料微粒之间相互排斥，但被工件吸引，最后吸附在工件表面。小媛认为涂料微粒一定带正电，你认为她的观点 （选填“正确”或“错误”），理由是 。
三、作图题

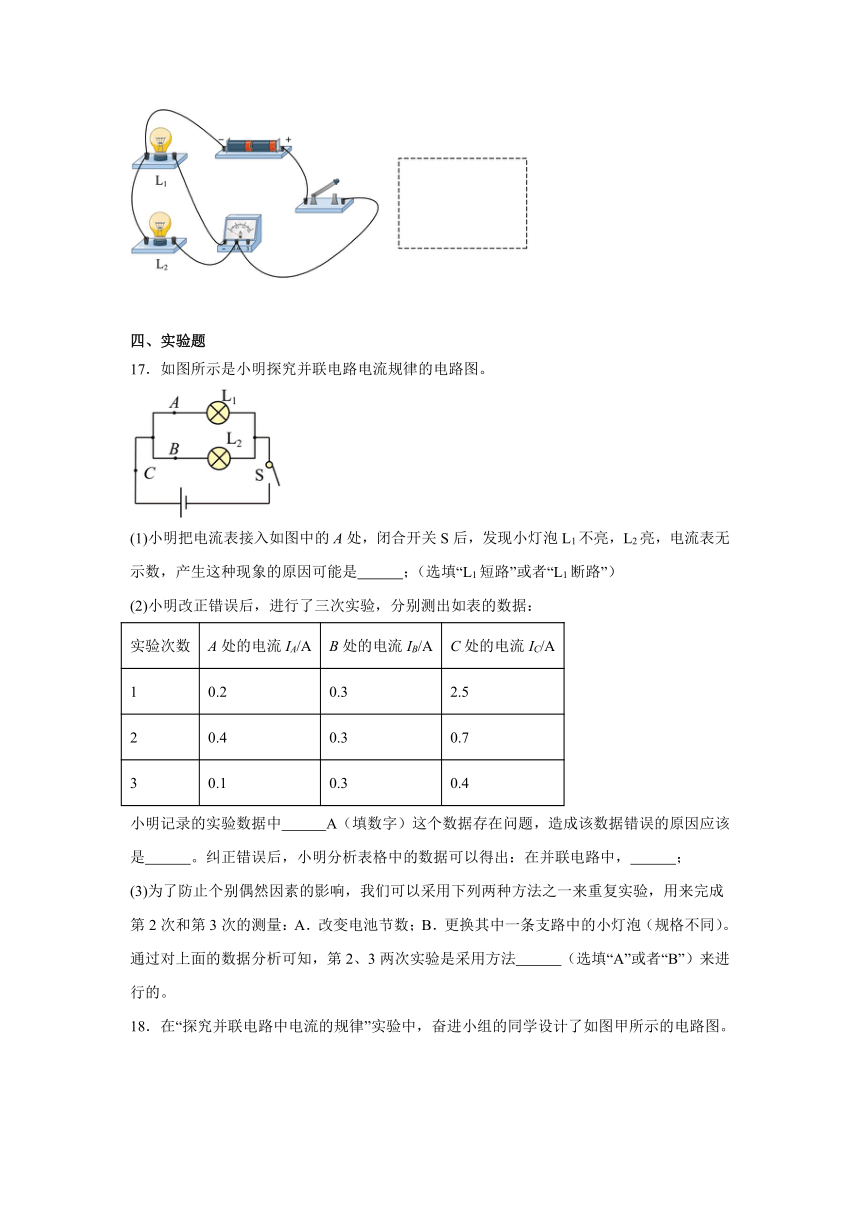

16．如图是某电路的实物图。请根据实物图在方框内画出对应的电路图。
四、实验题
17．如图所示是小明探究并联电路电流规律的电路图。
(1)小明把电流表接入如图中的A处，闭合开关S后，发现小灯泡L1不亮，L2亮，电流表无示数，产生这种现象的原因可能是 ；（选填“L1短路”或者“L1断路”）
(2)小明改正错误后，进行了三次实验，分别测出如表的数据：
实验次数 A处的电流IA/A B处的电流IB/A C处的电流IC/A
1 0.2 0.3 2.5
2 0.4 0.3 0.7
3 0.1 0.3 0.4
小明记录的实验数据中 A（填数字）这个数据存在问题，造成该数据错误的原因应该是 。纠正错误后，小明分析表格中的数据可以得出：在并联电路中， ；
(3)为了防止个别偶然因素的影响，我们可以采用下列两种方法之一来重复实验，用来完成第2次和第3次的测量：A．改变电池节数；B．更换其中一条支路中的小灯泡（规格不同）。通过对上面的数据分析可知，第2、3两次实验是采用方法 （选填“A”或者“B”）来进行的。
18．在“探究并联电路中电流的规律”实验中，奋进小组的同学设计了如图甲所示的电路图。
（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应该进行的操作是 ，以便正确选择电流表的量程；
（2）他们把电流表接入电路，当闭合开关时，发现电流表指针如图乙所示，出现该现象的原因是 。他们将电流表连接正确后，分别测量A、B、C三处的电流，请你帮他们读出图丙所示的B点处的电流为 ；
（3）如图丁所示，此时电流表测量灯 （选填“L1”或“L2”）的电流。请在图中移动一根导线，使电流表测量干路电流。在移动的导线上画叉，并用笔画线代替导线连接正确的电路；( )
（4）小梦利用原有的实验器材，添加了一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，也不用移动导线，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。请在虚线框中画出电路图。( )
五、计算题
19．分析如图甲所示电路，解答下面的问题。
（1）断开S2、S3，闭合S1，电流表A2示数如图乙所示，则通过灯泡L1的电流是多少；
（2）断开S1，闭合S2、S3，电流表A1示数为1.26A，A2示数为0.42A，则通过灯泡L1的电流是多少。
20．如图是一个实验用玻璃箱中的电路图．进行实验时，有时需要和同时发光，不发光；有时需要和同时发光，不发光。求：
（1）只闭合，表示数为，则表示数为多少？
（2）闭合、、，表示数为，表示数，则表示数为多少？
参考答案：
1．B
2．C
3．C
4．C
5．C
6．D
7．B
8．A
9．D
10．B
11． 0.22 1.1
12． 断开 串联 正 不能
13． 正 少
14． 0.9 不变
15． 错误 涂料微粒可能带正电，也可能带负电
16．
17． L1断路 2.5 电流表选用小量程却按大量程读数了 干路电流等于各支路电流之和 B
18． 接大量程试触 电流表的正、负接线柱接反了 0.36A L1
19．（1）0.28A；（2）0.84A
20．（1）0.36A；（2）0.9A
