第十五章 电流和电路 暑假预习练习 人教版物理九年级全一册（含答案）

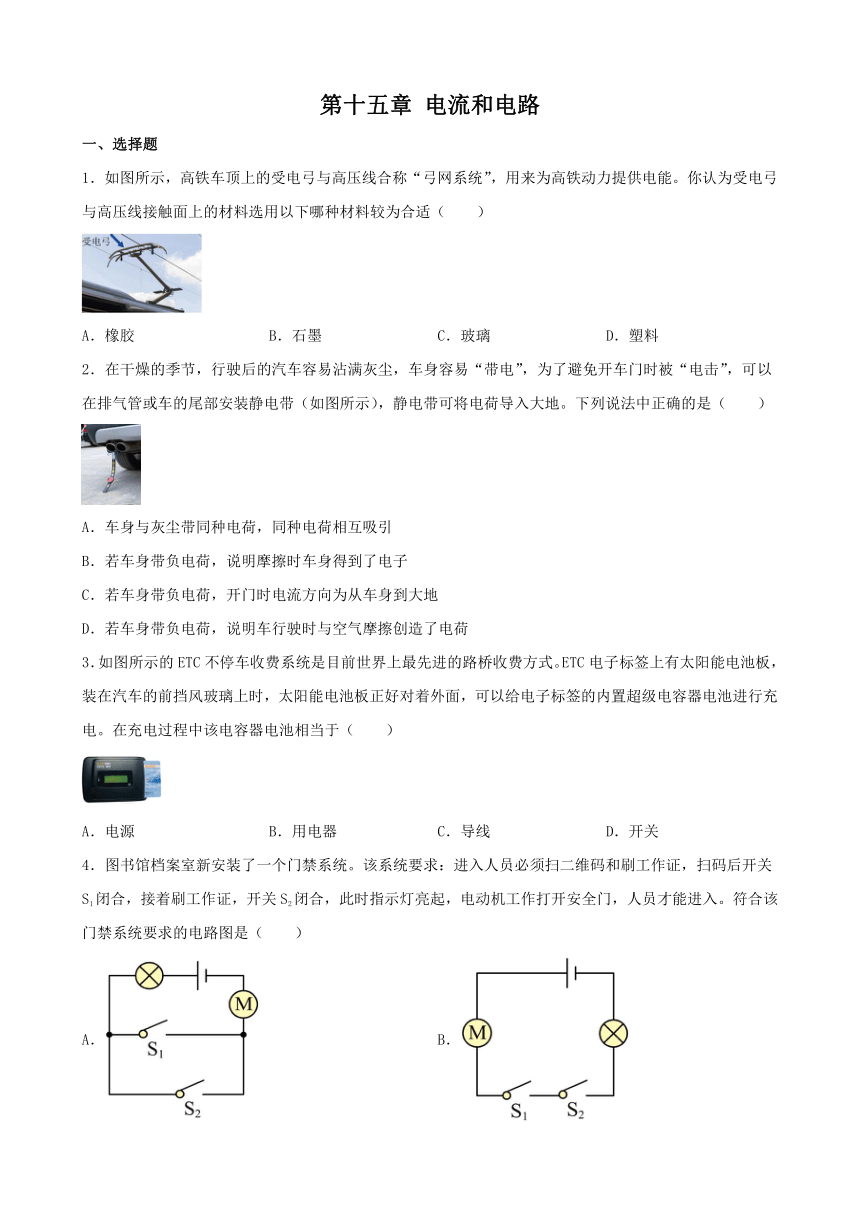

第十五章 电流和电路
一、选择题
1．如图所示，高铁车顶上的受电弓与高压线合称“弓网系统”，用来为高铁动力提供电能。你认为受电弓与高压线接触面上的材料选用以下哪种材料较为合适（　　）
A．橡胶 B．石墨 C．玻璃 D．塑料
2．在干燥的季节，行驶后的汽车容易沾满灰尘，车身容易“带电”，为了避免开车门时被“电击”，可以在排气管或车的尾部安装静电带（如图所示），静电带可将电荷导入大地。下列说法中正确的是（　　）
A．车身与灰尘带同种电荷，同种电荷相互吸引
B．若车身带负电荷，说明摩擦时车身得到了电子
C．若车身带负电荷，开门时电流方向为从车身到大地
D．若车身带负电荷，说明车行驶时与空气摩擦创造了电荷
3．如图所示的ETC不停车收费系统是目前世界上最先进的路桥收费方式。ETC电子标签上有太阳能电池板，装在汽车的前挡风玻璃上时，太阳能电池板正好对着外面，可以给电子标签的内置超级电容器电池进行充电。在充电过程中该电容器电池相当于（　　）
A．电源 B．用电器 C．导线 D．开关
4．图书馆档案室新安装了一个门禁系统。该系统要求：进入人员必须扫二维码和刷工作证，扫码后开关S1闭合，接着刷工作证，开关S2闭合，此时指示灯亮起，电动机工作打开安全门，人员才能进入。符合该门禁系统要求的电路图是（　　）
A． B．
C． D．

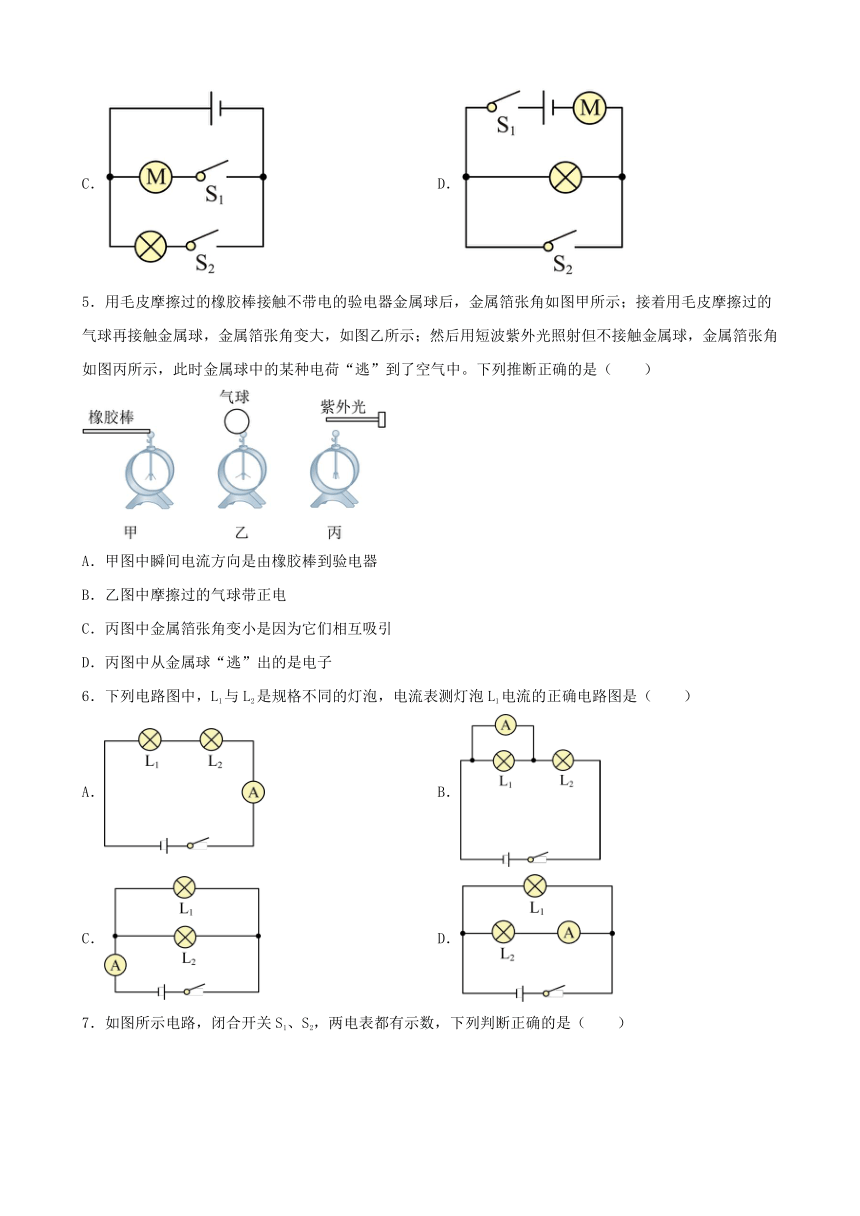

5．用毛皮摩擦过的橡胶棒接触不带电的验电器金属球后，金属箔张角如图甲所示；接着用毛皮摩擦过的气球再接触金属球，金属箔张角变大，如图乙所示；然后用短波紫外光照射但不接触金属球，金属箔张角如图丙所示，此时金属球中的某种电荷“逃”到了空气中。下列推断正确的是（　　）
A．甲图中瞬间电流方向是由橡胶棒到验电器
B．乙图中摩擦过的气球带正电
C．丙图中金属箔张角变小是因为它们相互吸引
D．丙图中从金属球“逃”出的是电子
6．下列电路图中，L1与L2是规格不同的灯泡，电流表测灯泡L1电流的正确电路图是（　　）
A． B．
C． D．

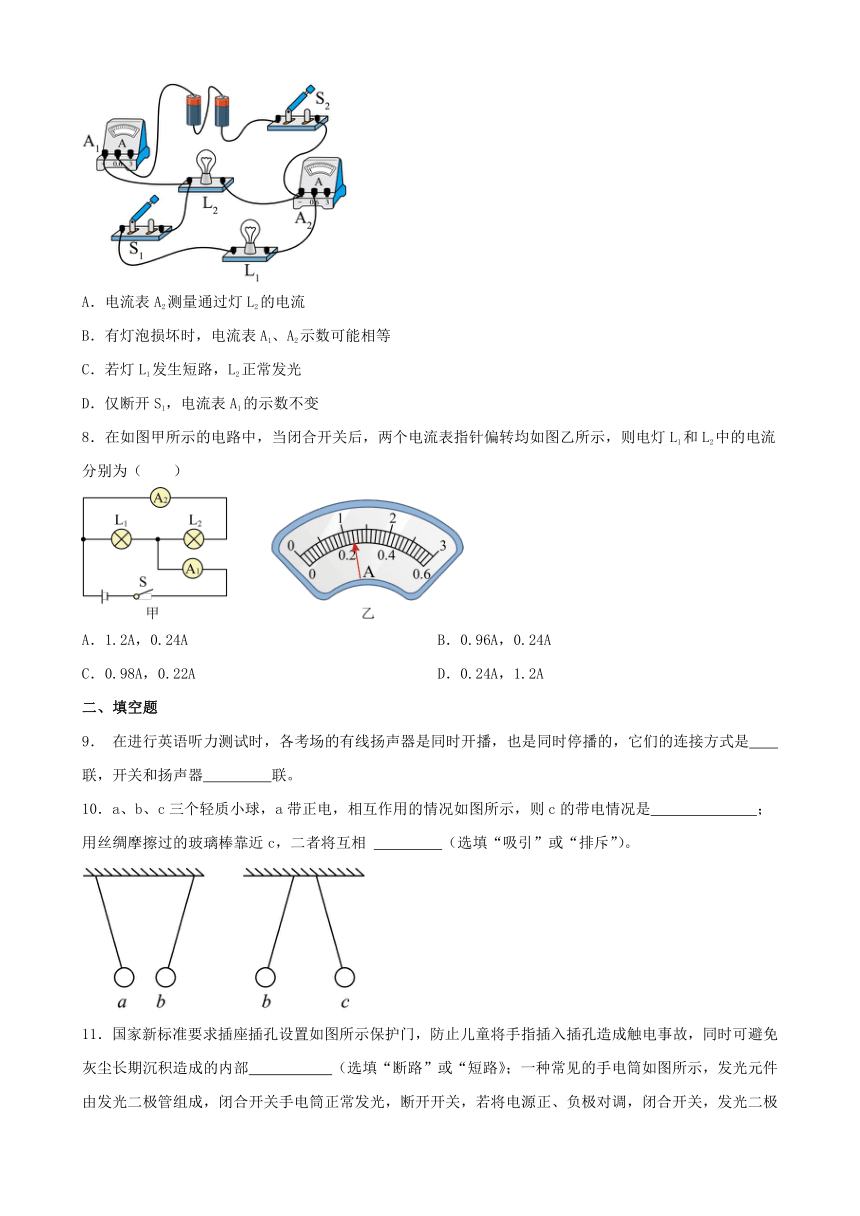

7．如图所示电路，闭合开关S1、S2，两电表都有示数，下列判断正确的是（　　）
A．电流表A2测量通过灯L2的电流
B．有灯泡损坏时，电流表A1、A2示数可能相等
C．若灯L1发生短路，L2正常发光
D．仅断开S1，电流表A1的示数不变
8．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L1和L2中的电流分别为（　　）
A．1.2A，0.24A B．0.96A，0.24A
C．0.98A，0.22A D．0.24A，1.2A
二、填空题
9． 在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的，它们的连接方式是　 　联，开关和扬声器　 　联。
10．a、b、c三个轻质小球，a带正电，相互作用的情况如图所示，则c的带电情况是　 　；用丝绸摩擦过的玻璃棒靠近c，二者将互相 　 　（选填“吸引”或“排斥”）。
11．国家新标准要求插座插孔设置如图所示保护门，防止儿童将手指插入插孔造成触电事故，同时可避免灰尘长期沉积造成的内部　 　（选填“断路”或“短路》；一种常见的手电筒如图所示，发光元件由发光二极管组成，闭合开关手电筒正常发光，断开开关，若将电源正、负极对调，闭合开关，发光二极管　 　（选填“会或“不会”）发光。

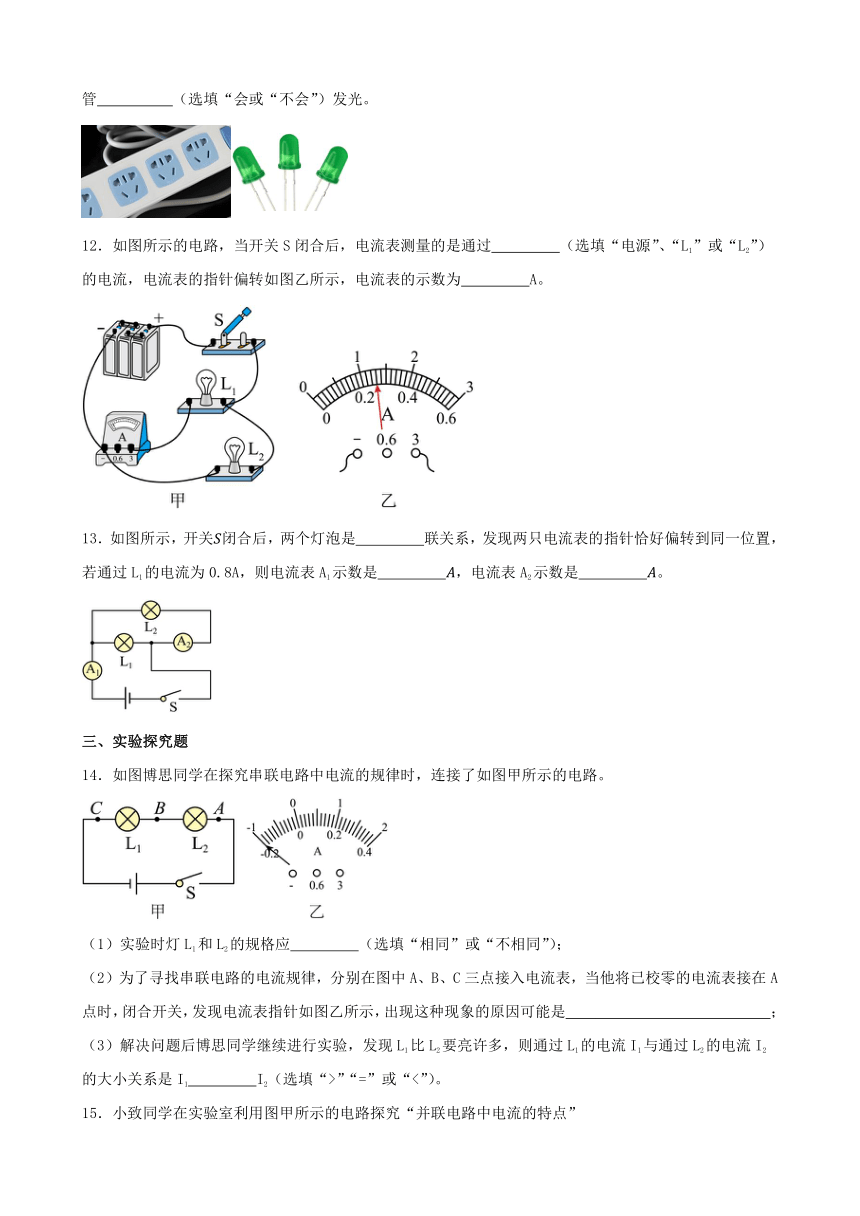

12．如图所示的电路，当开关S闭合后，电流表测量的是通过　 　（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图乙所示，电流表的示数为　 　A。
13．如图所示，开关闭合后，两个灯泡是　 　联关系，发现两只电流表的指针恰好偏转到同一位置，若通过L1的电流为0.8A，则电流表A1示数是　 　，电流表A2示数是　 　。
三、实验探究题
14．如图博思同学在探究串联电路中电流的规律时，连接了如图甲所示的电路。
（1）实验时灯L1和L2的规格应　 　（选填“相同”或“不相同”）；
（2）为了寻找串联电路的电流规律，分别在图中A、B、C三点接入电流表，当他将已校零的电流表接在A点时，闭合开关，发现电流表指针如图乙所示，出现这种现象的原因可能是　 　；
（3）解决问题后博思同学继续进行实验，发现L1比L2要亮许多，则通过L1的电流I1与通过L2的电流I2的大小关系是I1　 　I2（选填“>”“=”或“<”）。
15．小致同学在实验室利用图甲所示的电路探究“并联电路中电流的特点”
（1）连接电路时，开关应　 　：小致按图甲连接好电路后，闭合开关发现两盏灯都亮，由于导线较凌乱，不能判断两盏灯是串联还是并联，以下操作及现象能判断出电路连接方式的是　 　。
A．拧下一个灯泡，另一个灯泡仍能亮 B.拆掉一根导线，两个都不亮
C.断开开关，两个都不亮 D.观察两个灯的亮度不同
（2）小致在测量电流时，发现电流表指针如图乙所示，原因是　 　。
（3）图丙是他对照图甲连接的实物电路图，此时电流表测的是　 　（选填“A”、“B”或“C”）处的电流。
（4）实验结束后，小致同学又利用实验器材连接了如图丁所示的电路，当开关S由断开到闭合时，电流表的示数　 　。
四、作图题
16．请根据实物电路，在虚线框内画出对应的电路图。（电路元件不能画在虚线框上）
17．请根据图中的实物图，在虚线框内画出对应的电路图。
18．用笔画线代替导线将图所示的元件接入电路。要求灯 与 并联，电流表测量灯L1 的电流（约0.5A）。
五、计算题
19．在如图所示的电路中，开关闭合后电流表A1的示数为1.2A，电流表A2的示数为0.5A。 求：通过灯泡L1的电流I1和通过灯泡L2的电流I2。
20．如图所示，已知电流表A的示数为2A，电流表A1的示数为1A，电流表A2的示数为1.4A，求通过灯泡L1、L2、L3的电流各是多少。
参考答案
1．B
2．B
3．B
4．B
5．D
6．A
7．B
8．B
9．并；串
10．c带负电荷；吸引
11．短路；不会
12．L1；1.3
13．并；1；0.2
14．不相同；电流表正负接线柱接反了；=
15．断开；A；电流表正负接线柱接反了；C；不变
16．
17．
18．
19．解：分析电路图可知， L 和 L 并联，
电流表A 测干路电流： I=1.2A，
电流表A 测L 的电流：I =0.9A；
通过灯L 的电流： I=I-I=1.2A-0.9A=0.3A。
20．解： 由电路图可知，三个灯泡并联，电流表A测干路电流，电流表A1测流过灯L3与L2的电流，电流表A2测流过灯L2与L1的电流；
根据并联电路电流规律可知：
I1+I2+I3=2A----①
I1+I2=1.4A----②
I2+I3=1A----③
由①②可得，I3=0.6A；
由①③可得，I1=1A；
故I2=1A-0.6A=0.4A
答： 通过L1、L2、L3的电流各是1A、0.4A和0.6A。
