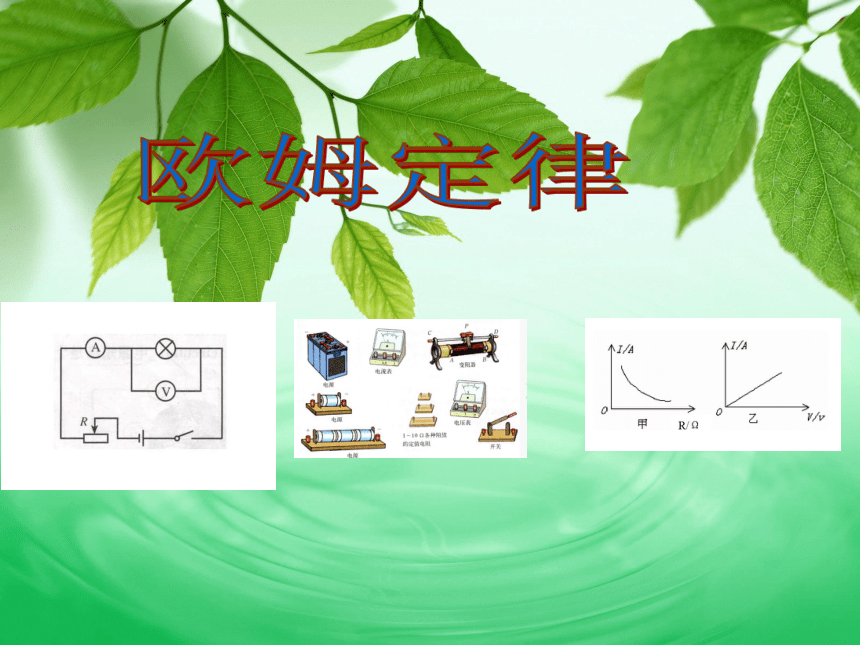

人教版九年级物理全册第十七章欧姆定律第2节《欧姆定律》 课件

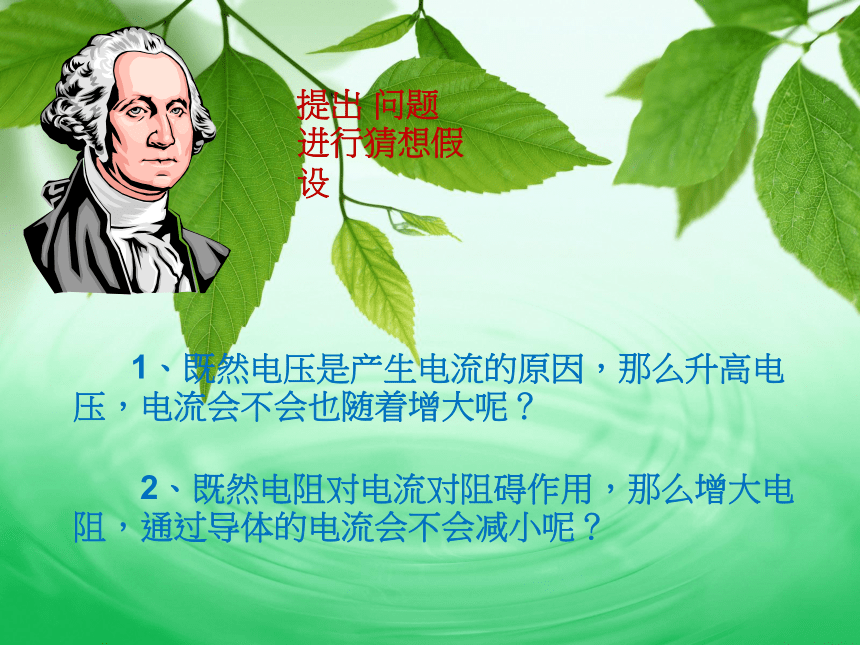

课件37张PPT。欧姆定律 上节课我们学习了哪些内容？1、电阻2、电阻的影响因素1、导体的横截面积2、导体的长度3、导体的材料3：控制变量法4：滑动变阻器在电路中能起到什么作用? 人们使用电主要是利用电流的各种效应，如电流的热效应、磁效应、化学效应等。而这些效应都和电流的大小有关，那么，电流大小与哪些因素有关呢？想一想电流大小与哪些因素有关?　 电压是形成电流的原因，我觉得导体中电流与其两端电压应该有关电阻是导体对电流阻碍作用的大小，所以我觉得电流与导体电阻有关1.电压是形成电流的原因2.电阻是导体对电流的阻碍作用有关电流、电压、电阻的关系的问题，就是我们本节课要学习的内容。前面我们学过：提出 问题进行猜想假设　　1、既然电压是产生电流的原因，那么升高电压，电流会不会也随着增大呢？
　　2、既然电阻对电流对阻碍作用，那么增大电阻，通过导体的电流会不会减小呢？制定计划与设计实验使用方法：控制变量法
研究三个量之间的关系，我们常用控制变量法：让一个量不变，观察另两个量的关系。提示：
1、我们有多个定值电阻器，可以控制电阻不变，观察电流和电压的变化关系。
2、知道了电阻，要测量电流和电压分别可以用什么仪器来测量？
3、怎样才可以方便地测得多组数据呢？

实验思路： 律测量U、I、R 各物理量数据，寻找规律。探究电流与电压的关系

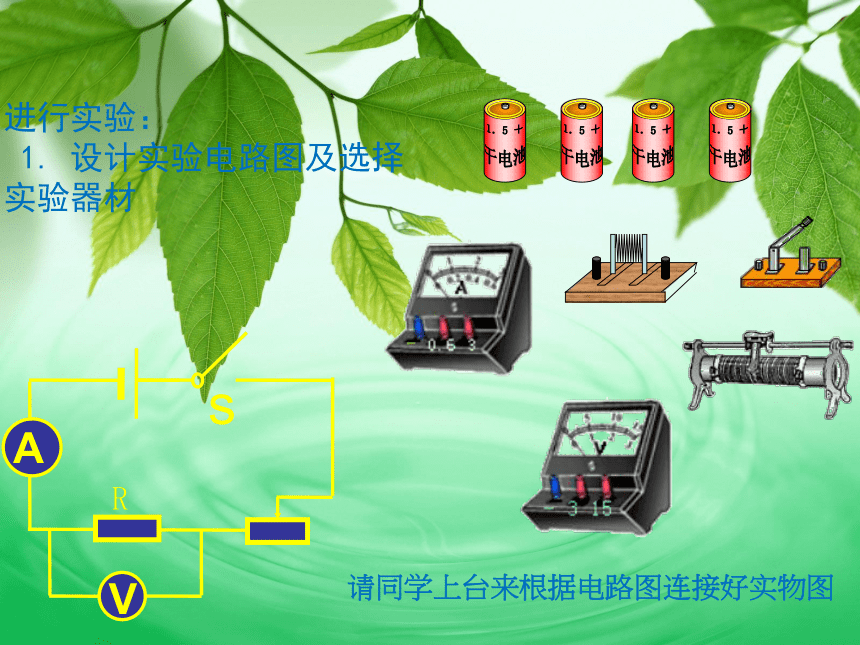

进行实验：

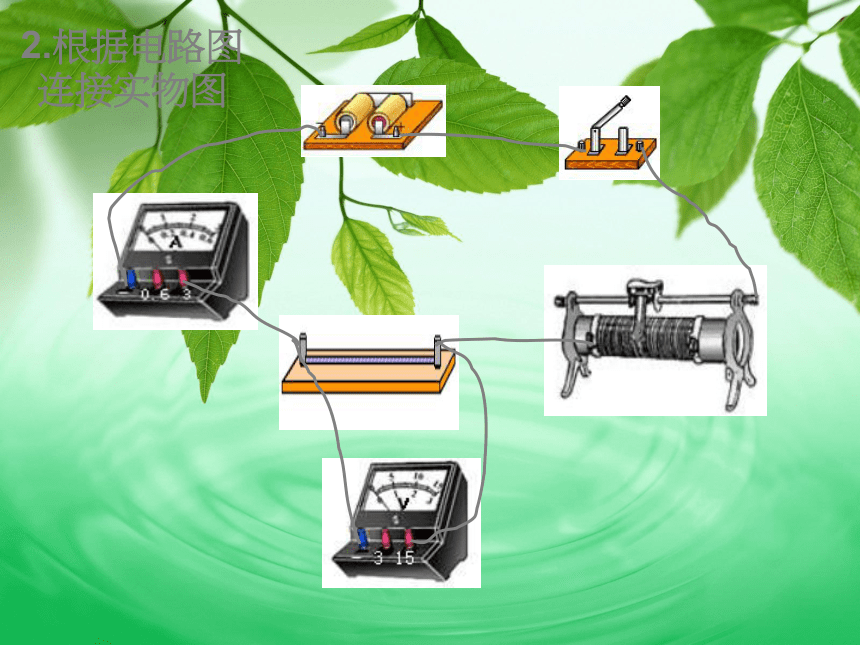

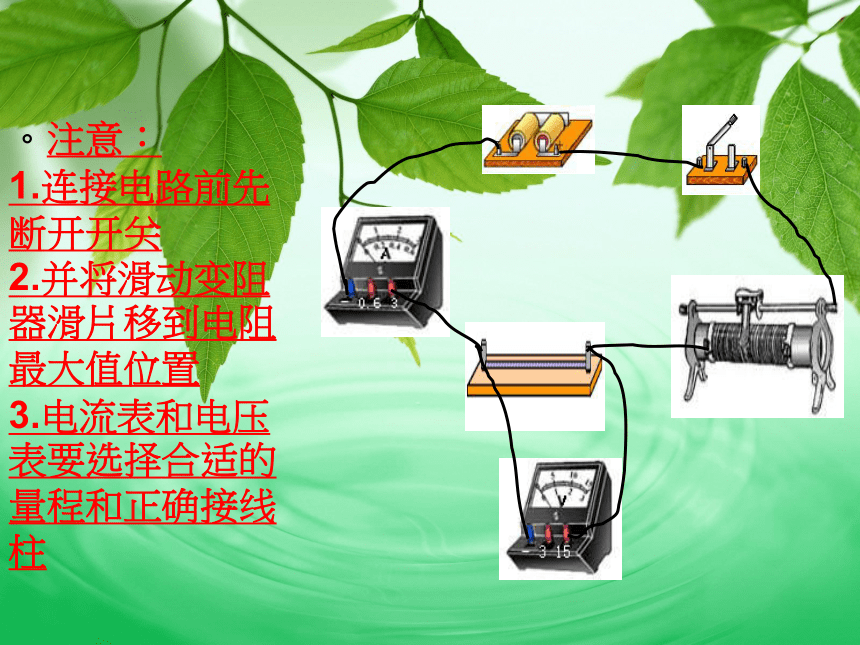

1. 设计实验电路图及选择实验器材请同学上台来根据电路图连接好实物图2.根据电路图连接实物图。注意：
1.连接电路前先断开开关
2.并将滑动变阻器滑片移到电阻最大值位置

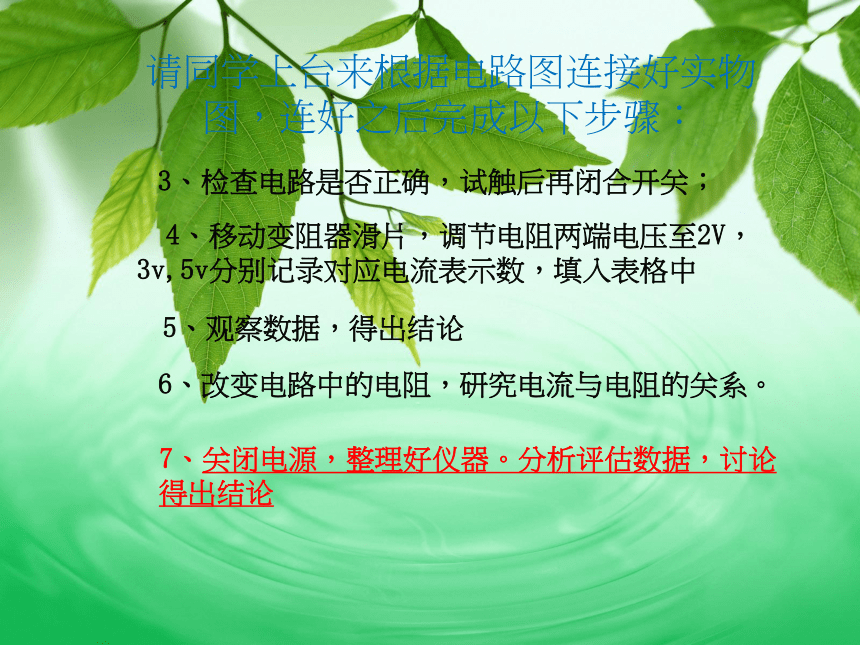

3.电流表和电压表要选择合适的量程和正确接线柱3、检查电路是否正确，试触后再闭合开关； 4、移动变阻器滑片，调节电阻两端电压至2V，3v,5v分别记录对应电流表示数，填入表格中5、观察数据，得出结论7、关闭电源，整理好仪器。分析评估数据，讨论得出结论6、改变电路中的电阻，研究电流与电阻的关系。请同学上台来根据电路图连接好实物图，连好之后完成以下步骤：进行实验与收集证据实验时要测量的物理量和记录数据的表格。1、保持电阻不变，调节滑动变阻器使电压分别为2V 2.4V 3V，记录通过电阻的电流。
0123V 3－15010155VA0123V 3－15010155VA0.60123V 3－15010155VA3150.63表一：保持电阻不变时，研究电流随电压的变化0.20.30.5　　即：通过导体的电流与导体两端电压成正比
　　
。分析表一数据和曲线图可知通过刚才的实验，我们发现：导体中电流与导体两端电压有关
　　当电阻一定时，导体两端的电压越高通过导体的电流就越大注意（1）这里导体中的电流和导体两端的电压是指同一段导体的同一时间段而言的；（2）不能反过来说，电阻一定时，电压跟电流成正比，这里存在一个逻辑关系，这里电压是原因，电流是结果，是因为导体两端加了电压，导体中才有了电流。　　某导体两端的电压为2V时，通过导体的电流为500mA，此导体的两端电压为4V时，通过导体的电流是 mA ，导体的电阻_____（填变化或不变）探究电流与电阻的关系进行实验与收集证据2、通过调节滑动变阻器保持电阻两端的电压3V不变，分别选用5Ω,10Ω,15Ω三个不同电阻,实验，记录通过电阻的电流。
0123V 3－15010155VA0123V 3－15010155VA0123V 3－15010155VA表二：保持电压不变时，研究电流随电阻的变化I/AR/Ω
O10152025 0.1 0.4 0.7 0.3 0.2 0.6 0.550.60.30.2 通过刚才的实验，我们发现：导体中电流与导体电阻大小有关
当电压一定时，导体电阻越大通过导体的电流就越小，由曲线图可知
通过导体的电流与导体的电阻成反比
　　
。分析表二数据和曲线图可知注意：不能说导体的电阻与通过它的电流成反比，我们知道，电阻是导体本身的一种特性，即使导体不通电流，它的电阻也不会改变，更不会因为导体中的电流的增大或减小而使它的电阻发生改变。
某段电路两端的电压不变，电路中连入电阻5 Ω时，通过该段电路的电流为1A ，当连入10 Ω电阻时，通过该段电路电流 为( )mA由整个实验得出结论：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
这个规律叫欧姆定律。
欧
姆
定
律欧姆定律：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。欧姆定律的公式形式：I=U___R注意：2.公式中各物理量的对应性1.公式中单位的统一性3.公式的扩展性1A=1V___公式的对应性欧
姆
定
律
U 、R、I必须对应的是同一段电路（同一个元件）同一状态的电压、电阻、电流。例如：RUIR灯U灯I灯欧
姆
定
律
公式的扩展性U=IR主要用于已知电压和电流求电阻.__主要用于已知电流和电阻求电压.拓展：能否说电压与电流成正比呢？拓展：能否说电阻与电压成正比，与电流成反比呢？例1：某同学用一只电流表跟一只灯泡串联，灯泡正常发光时电流表示数为0.28A，再用电压表测量灯泡两端电压为220V，试计算灯泡正常发光时的电阻。已知：U=220V,I=0.28A
求：R.解：根据欧姆定律的变形公式得答：灯丝正常发光时的电阻值是786欧姆1：一只阻值为 的电阻，接在15V的电源上时，流过的电流为_____A；若电源电压变为10V，电阻的阻值为______，流过电阻的电流为_____A.0.150.1I=U/R=15/100=0.15电阻是导体本身所具有的性质，与电压，电流无关I=U/R=10/100=0.12：下列说法中正确的是:( )
A.导体两端的电压越大，导体的电阻就越大。
B.导体中通过的电流越大，导体的电阻就越小
C.在电压一定时，通过导体的电流越小，导体的电阻就越大。
D.以上说法均不对。C反馈练习例2：电阻R1和R2的电流随其两端电压变化的I-U图线如下图所示，则依图可以判定（ ）R1>R2
R1R1=R2
无法比较0UR1R2IB知识点一：电流与电压、电阻的关系及其探 究方法知识点二：欧姆定律：一段导体中的电流，跟这段导体端的电压成正比，跟这段导体的电阻成反比。即：知识点三：欧姆定律的应用。课堂知识回顾再见
