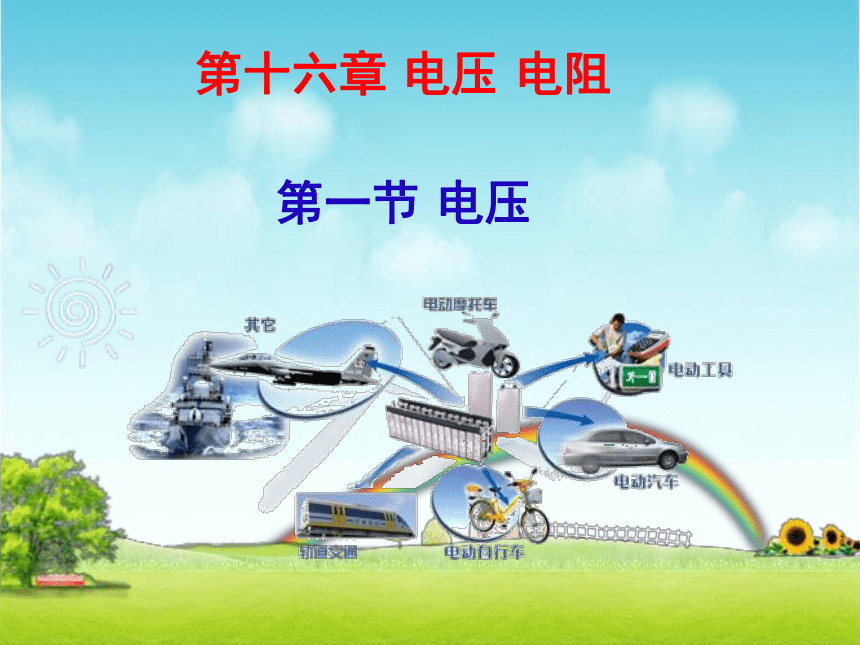

人教版九年级物理全册第十六章电压电阻第1节《电压》课件

课件44张PPT。 第十六章 电压 电阻第一节 电压体验1 认识电压?

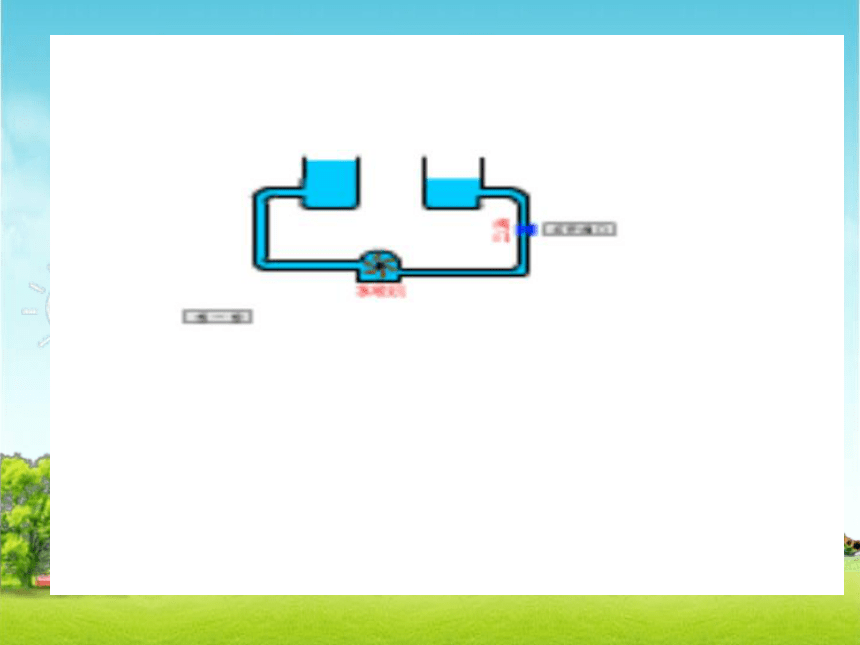

活动:观察以下两个情景,分析不同特点
活动1：按图甲、乙、丙三图进行实验,观察水流情况;
活动2：按图丁组成电路,观察灯泡发光情况。

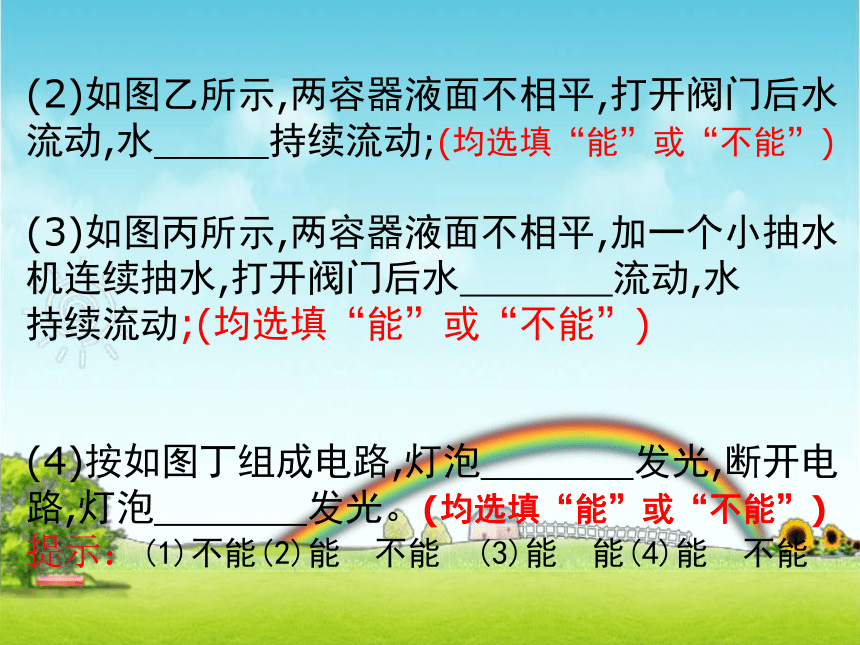

(1)如图甲所示,两容器液面相平,打开阀门后水　　　　(选填“能”或“不能”)流动;(2)如图乙所示,两容器液面不相平,打开阀门后水　　　流动,水　　　持续流动;(均选填“能”或“不能”)
(3)如图丙所示,两容器液面不相平,加一个小抽水机连续抽水,打开阀门后水　　　　流动,水　　　　持续流动;(均选填“能”或“不能”)
(4)按如图丁组成电路,灯泡　　　　发光,断开电路,灯泡　　　　发光。(均选填“能”或“不能”)

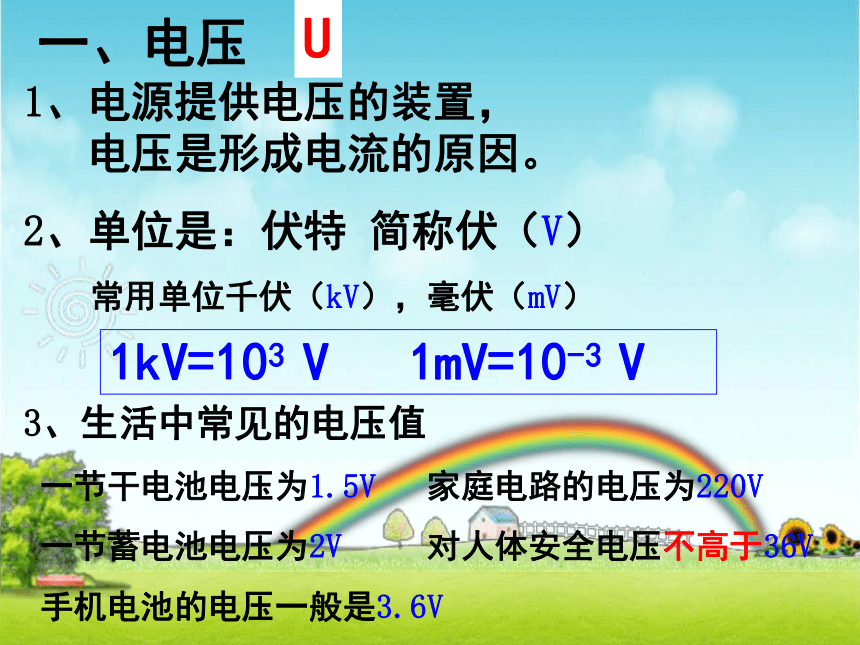

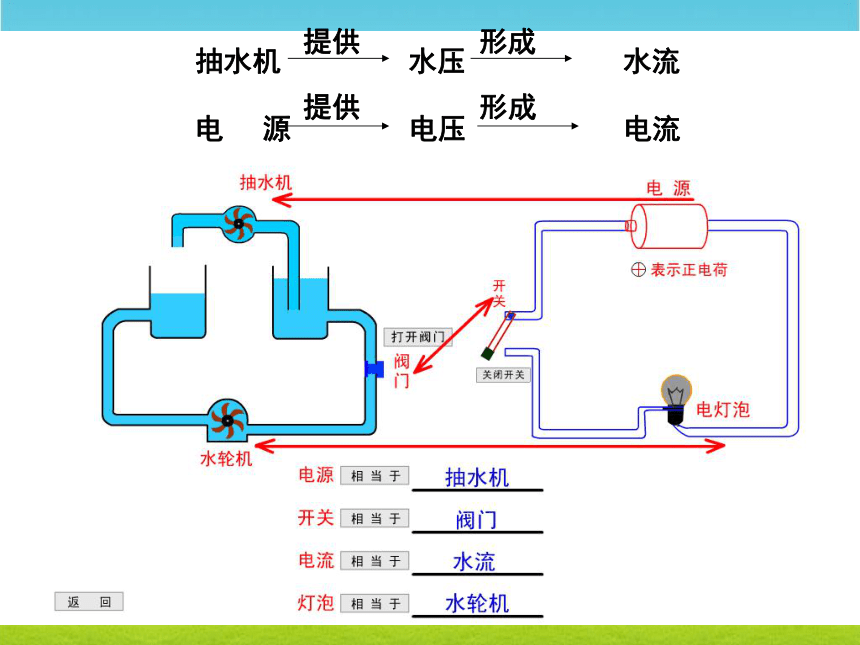

提示：(1)不能(2)能　不能　(3)能　能(4)能　不能1、电源提供电压的装置，
电压是形成电流的原因。
2、单位是：伏特 简称伏（V）
常用单位千伏（kV），毫伏（mV）

3、生活中常见的电压值
一节干电池电压为1.5V 家庭电路的电压为220V
一节蓄电池电压为2V 对人体安全电压不高于36V

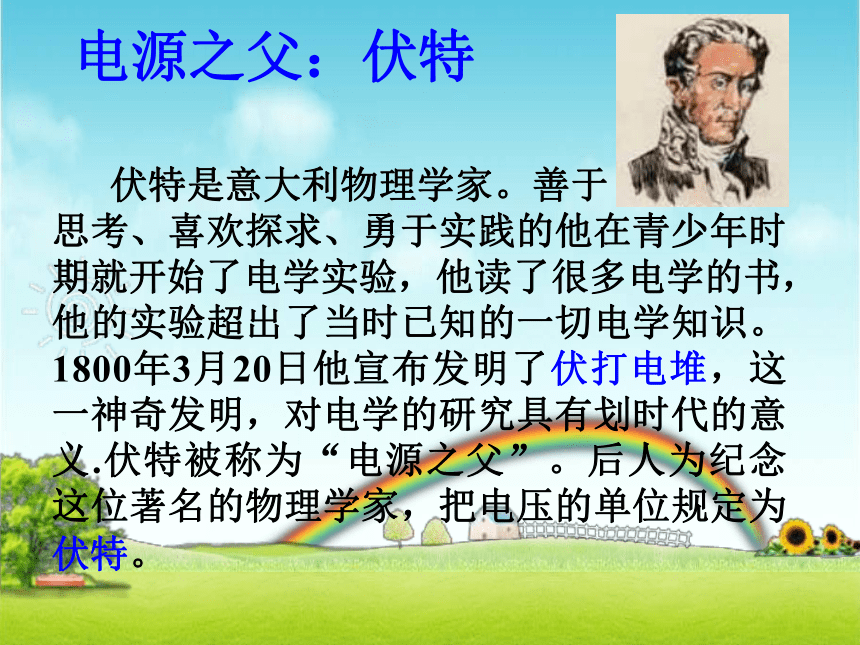

手机电池的电压一般是3.6V一、电压U1kV=103 V 1mV=10-3 V电源之父：伏特 伏特是意大利物理学家。善于

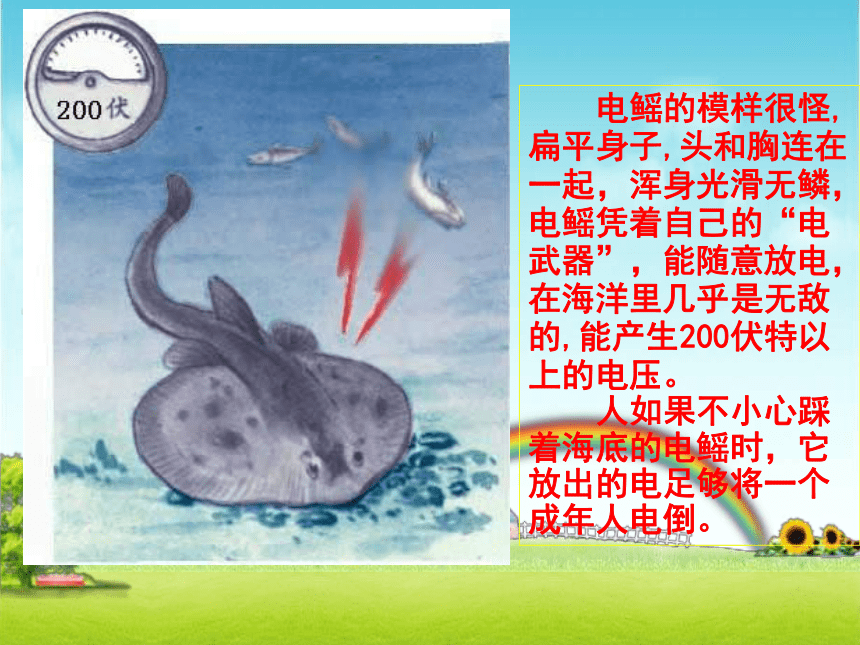

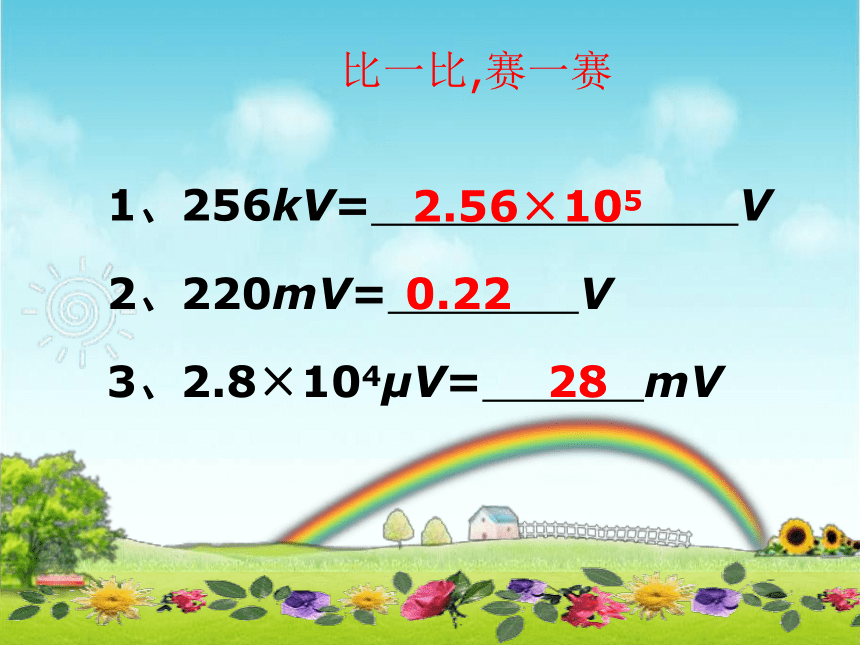

思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。 比一比,赛一赛1、256kV= V2、220mV= V3、2.8×104μV= mV2.56×1050.2228 电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200伏特以上的电压。

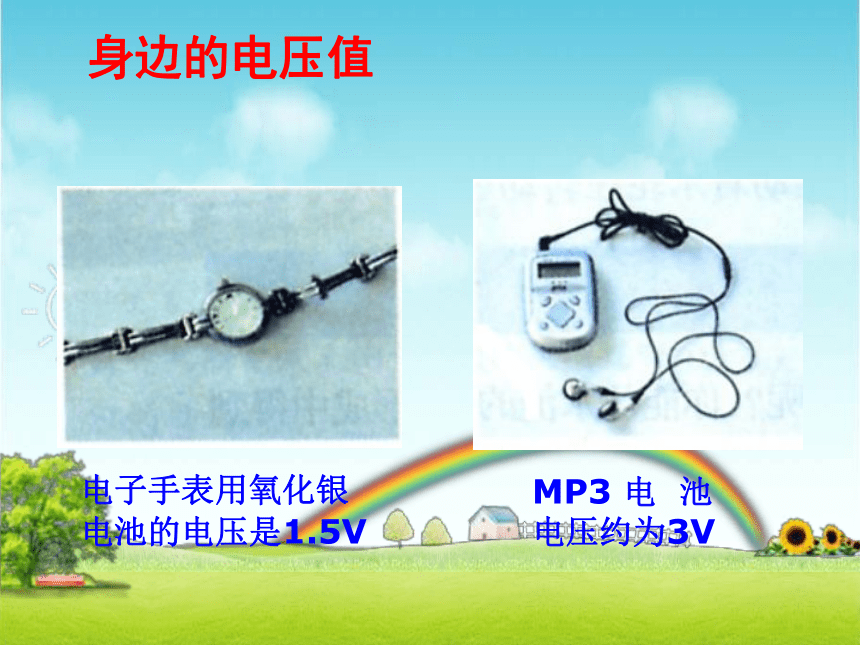

人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。身边的电压值电子手表用氧化银
电池的电压是1.5VMP3 电 池
电压约为3V 身边的电压值 数码相机电池的
电压约为4.8V~9V对人体的安全电压

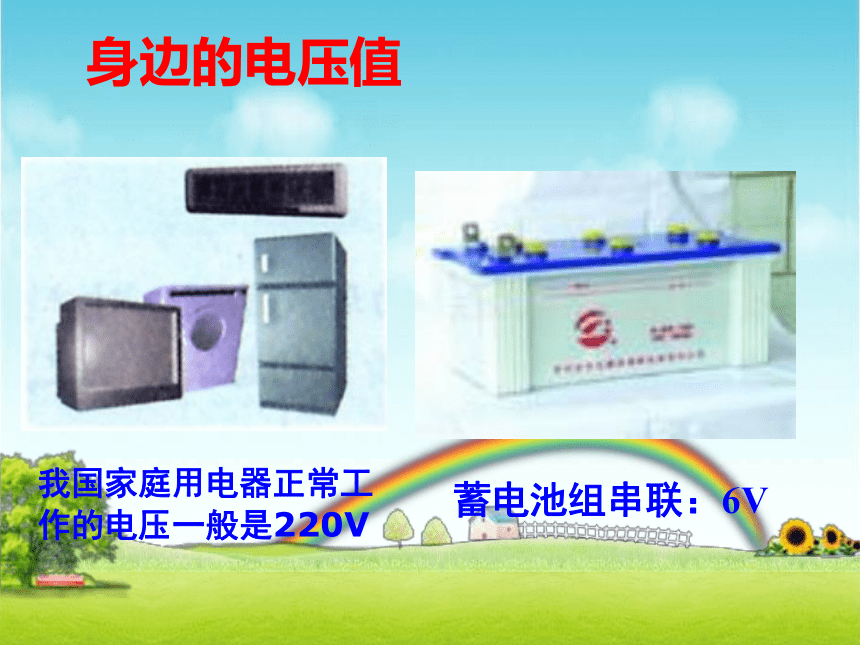

一般不高于36V 我国家庭用电器正常工作的电压一般是220V身边的电压值蓄电池组串联：6V身边的电压值产生闪电时的电压：104～109V大型发电机：1.5×104V一节干电池：1.5V
一个蓄电池：2V
家庭电路：220V
对人体的安全电压：一般不高于36V几种常见的电压值：观察电压表电压表：
外观
接线柱
量程
分度值观察电压表
你可以获得哪些信息？
怎样在电压表上读数明确电压表的量程；
确定电压表1小格代表多大的电压；
接通电路后，看看指针一共向右偏过了多少小格，这样就能知道电压是多少了。二.电压的测量——电压表关于如图所示的电表的下列说
法中，不正确的是（ ）
A．它是一个电压表
B．它的示数是1.7V
C．它的示数可能是8.5V
D．它有一个负接线柱和
两个正接线柱 B电压表应如何使用？电压表在使用时应注意哪些问题？ 想一想：使用电压表要做到“一不二要三看清” 一 不：不能超过电压表的量程；
二 要：电压表要并联在被测电路两端；
电流要从“+”接线柱流入,从 “-”
接线柱流出；
三看清：看清所用的量程；
看清分度值；
看清指针所指的位置。 如图所示为用电压表测量
灯泡两端电压的电路图，
其中正确的是（ ）
A．图 A B. 图 B
C．图 C D．图 D
D下列各图中电压表分别 测量的是哪两端电压？L1 两端电 压L2两端
电 压L1L2 两 端
总 电 压下图是用电压表测灯泡两端电压的电路，
其中电压表使用正确是（ ）A 实验探究：小灯泡两端的电压利用你手边的器材连接电路，进行下面的实验：
（1）用电压表测量小灯泡发光时两端的电压。（2）用电压表测量小灯泡不发光时两端的电压。
把结果记录在表中。 （3）比较（1）和（2）两次实验现象及测量
结果,你发现了什么？电压表、电流表在使用上有哪些相同点和不同点？电压表与电流表(相同点)1、使用前都要校零。2、使用时必须让电流从“+”接线 柱流进去，从“－”接线柱流出来。3、被测电流或电压的大小都不能超出电表的量程。并联在电路两端可以与电源直接相连不能与电源直接相连23串联在电路中电压表与电流表(不同点)比较一下：如图所示为一个正确的电路图，其中a b是电表，则（　）A．a b 均为电流表
B．a b均为电压表
C．a 是电流表，b是电压表
D．a 是电压表，b是电流表D中考题回顾 <1>如果某次电学实验不能正常进行，需要判断干电池是否报废，可取一节干电池，用电压表来测量它的电压，下列步骤中正确的是 ( 　　　 )
①把电压表的正接线柱与干电池的负极接触，负接线柱与正　　极接触
②在刻度盘上读出电压值
③选择电压表的量程为3 V
④把电压表的负接线柱与干电池的负极接触，正接线柱与正　　极接触
⑤选择电压表的量程为15V
A．③②① B．①⑤③ C．③④② D．①④②
Ｃ在用电压表测量电压时，如果不能估计出被测电压的范围，应该先用电压表的大量程进行试触．某次实验中，只知道电压不超过安全电压，所用电压表如图所示．关于试触后的操作，下列说法中正确的是( )
A．如果示数大于15 V，则需调换接线柱重新试触
B．如果示数大于15 V，则必须换用另一个量程更
大的电压表。
C．如果示数在3 V与15 V之间，则需调换接线柱
重新试触 。
D．如果示数小于3 V，则必须换用另一个量程更
小的电压表 。中考题回顾 <2>B身边的电压值照明电路：220V蓄电池组串联：6V干电池：1.5V
电压表的使用方法：回顾电流表的使用规则：
（1）要_______在电路中；
（2）使电流从 __________ 流入，
从________ 流出；
（3）________电流表的_______；
（4）__________________________________ _________________.串联“＋”接线柱“—”接线柱不能超过量程绝对不允许不经过用电器将电流表直接连在电源的两极上。测量电路两端的电压测量电路中的电流
并联在被测电路的两端串联在被测电路中在同一电路中串联位置变了，效果也变了。在同一电路中，并联位置变了，效果也变了0.6安或3安3伏或15 伏0.02安或0.1安0.1伏或0.5伏能够直接连接在电源两极上绝对不允许不经过用电器直接连到电源两极上使用前要调指针在零刻度，弄清分度值和量程。使用时都要使电流从正接线柱流进负接线柱流出，都要选择合适量程，都要等指针稳定时再读数值，不能估计出电流值时可用试接触法判断是否超过量程。４电压表与电流表的比较 用电压表测电压时，某同学接入的是0~3V 的量程，却 在0~15V 的量程中读成了 10伏，则实际电压应该是（ ）V。
215除以3=5；那么在大量程的读数
除以5，则的小量程的读数 用电压表测电压时，某同学接入的是0~6V 的量程，却 在0~24V 的量程中读成了 10伏，则实际电压应该是（ ）V。
2.515除以3=5；那么在大量程的读数
除以5，则的小量程的读数探究2 电压的测量?
1.电压表的作用是　　　　　　　　,它在电路图中的符号是　　　　。
参考答案：测量电压的高低 2.实验室常用电压表有　　　　个量程,它们
共用一个　　　　接线柱。
(1)接“-”“3 V”时,量程是　　　　,
分度值是　　　　。
(2)接“-”“15 V”时,量程是　　　　,
分度值是　　　　。
参考答案：两　负　(1)0～3 V　0.1 V　(2)0～15 V　0.5 V3.如图所示,用电压表测量小灯泡两端的电压,结合“电压表使用说明书”,完成下列问题：(1)电压表应与被测用电器　　　　　;
(2)连接接线柱时,应使　　　　　　接线柱靠近电源的负极,使　　　　　接线柱靠近电源的正极。
(3)被测电压不能超过电压表的　　　　　　。在预先不知道电压大小时,为了保护电压表,应先选用　　　　　。
(4)若电压表的指针偏转如图所示,
则读数为　　　V。
参考答案：(1)并联　(2)-　+　
(3)量程　大量程　(4)3一、电压
1.作用：使电路中产生_____。
2.电源：给用电器两端提供_____。
3.单位及换算关系：1 kV=__V;1 mV=____V。
4.常见电压值：电流电压10310-31.53.72.0220二、电压表
1.作用：测量___________。
2.两个量程及对应分度值：
(1)大量程：________,分度值：______;
(2)小量程：_______,分度值：______。
3.使用：
(1)电压表必须_____在被测用电器两端。
(2)应使电流从电压表___接线柱流入,___接线柱流出。
(3)电压表所测电压_____(选填“能”或“不能”)超过所选
量程。若不知道电压大小,先用_______试触。电压的高低0～15 V0.5 V0～3 V0.1 V并联正负大量程不能
