人教版九年级物理全册第十六章电压电阻第2节《串并联电路中电压的规律》 课件2

课件23张PPT。串、并联电路中电压的规律 1.知识与技能
学会正确将电压表接入串、并联电路，并能画出相应的电路图。
学会正确使用电压表测量串联电路和并联电路的电压。
会分析实验数据，归纳总结出串联电路和并联电路各自电压的规律。学习目标 2.过程与方法

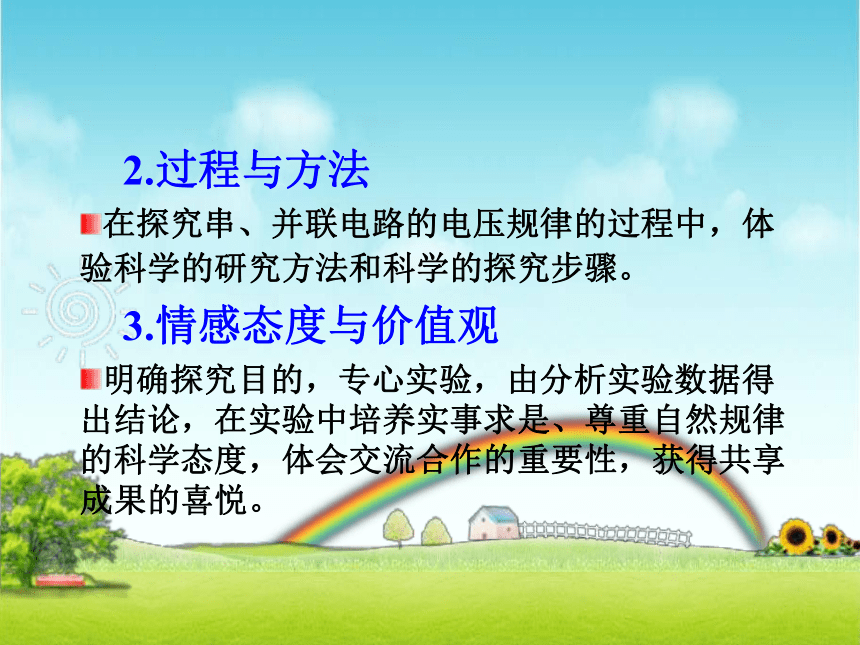

在探究串、并联电路的电压规律的过程中，体验科学的研究方法和科学的探究步骤。
3.情感态度与价值观

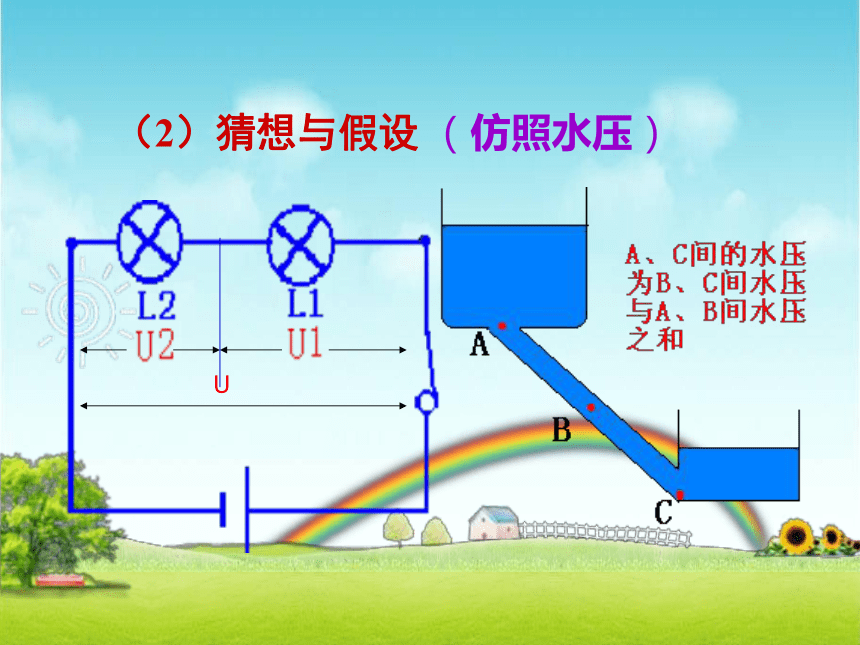

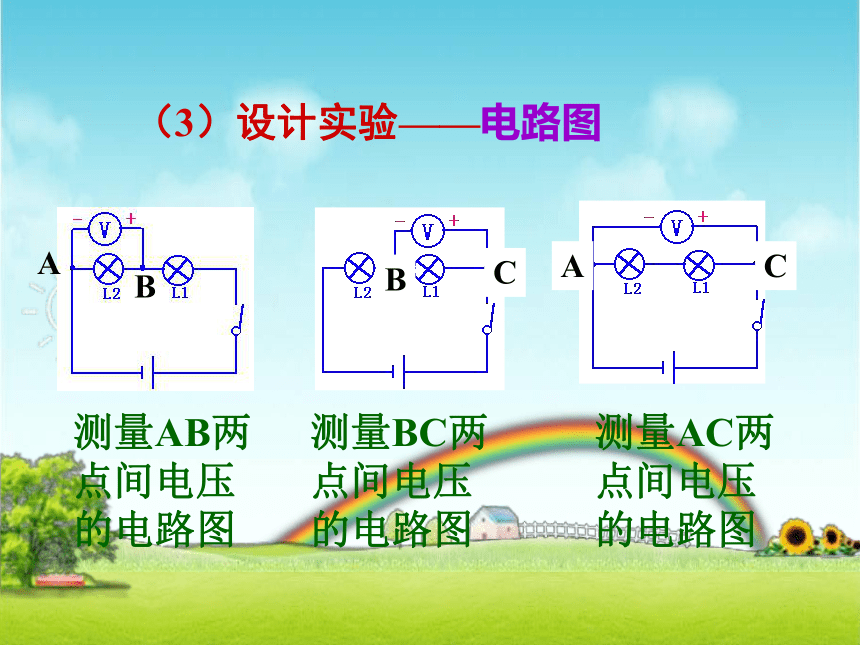

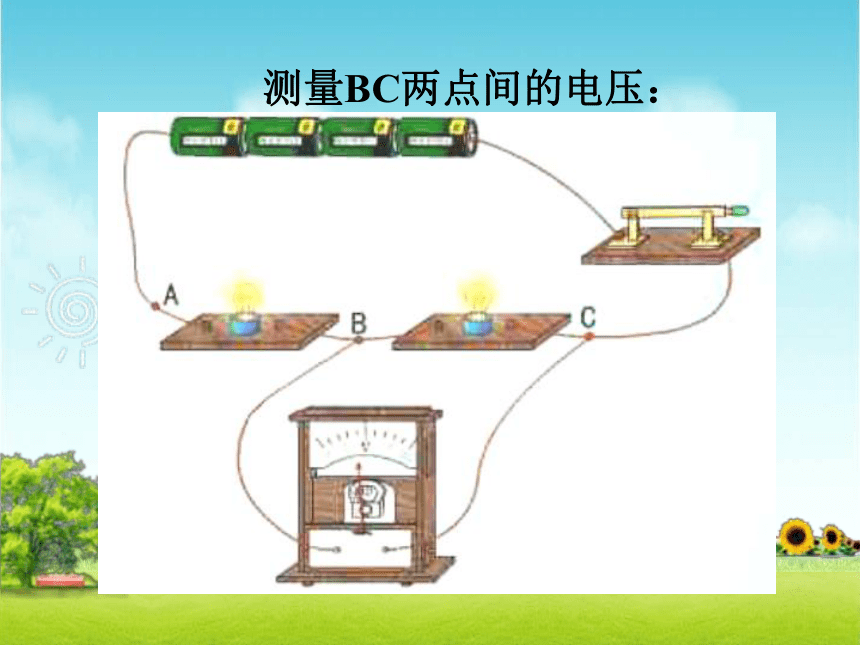

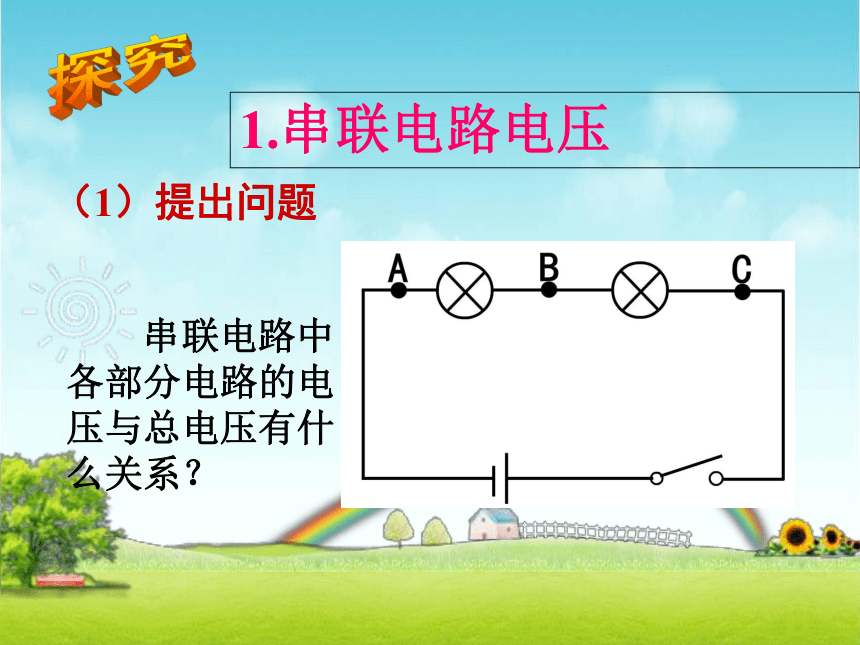

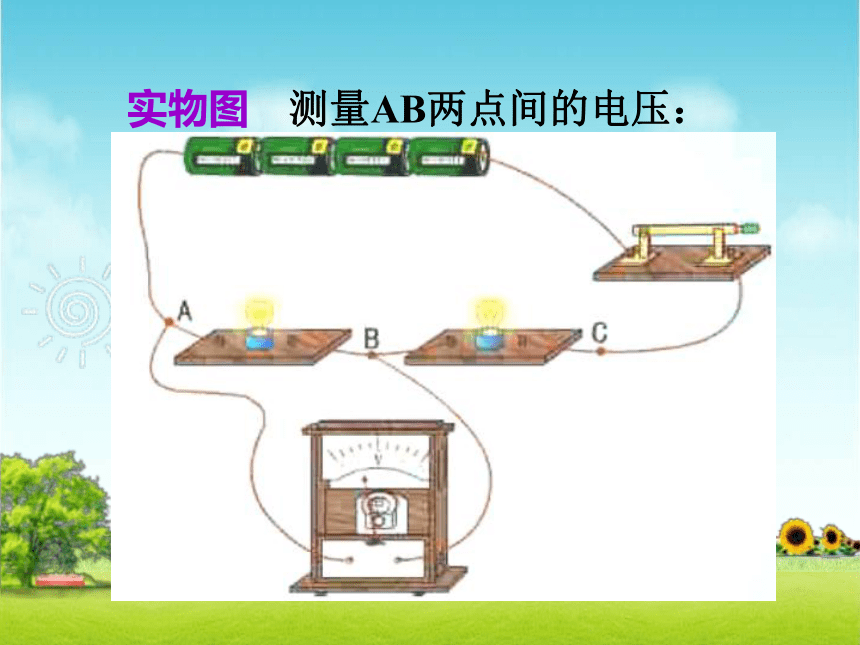

明确探究目的，专心实验，由分析实验数据得出结论，在实验中培养实事求是、尊重自然规律的科学态度，体会交流合作的重要性，获得共享成果的喜悦。1.串联电路电压的规律2.并联电路电压的规律本节导航1.串联电路电压 （1）提出问题 串联电路中各部分电路的电压与总电压有什么关系？（2）猜想与假设 （仿照水压）（3）设计实验——电路图测量BC两点间电压的电路图测量AB两点间电压的电路图测量AC两点间电压的电路图测量AB两点间的电压： 实物图测量BC两点间的电压：测量AC两点间的电压： （4）进行实验两个灯泡串联的实验记录（5）分析和论证 串联电路两端的总电压等于各部分电压之和。（6）交流评估 实验设计有没有不合理的地方？操作中有没有失误？测量数据和所得的结论是不是可靠？U1+U2=U32.并联电路电压的规律（1）提出问题 并联电路两端的总电压跟各个支路两端的电压有什么关系？（2）猜想或假设（仿照水压）（3）设计实验——电路图测量L1两端的电压测量L2两端的电压总电压（4）进行实验两个灯泡并联的实验记录（5）分析和论证（6）交流评估 并联电路两端的总电压等于各支路两端的电压。U1=U2=U串联电路的总电压等于各部分电路两端的电压之和U1+U2=U；
并联电路中，各支路两端的电压等于总电压 U1=U2=U。小结 1. 现有4节干电池，下列说法正确的是（ ）
A. 每一节干电池的电压都与电池组总电压相同
B. 四节干电池都串联时，总电压跟任何一节电池电压一样大
C. 四节干电池并联时，总电压等于四节电池的和
D. 这四节干电池可组成6V的电源巩固练习D 2. 如图所示，电源电压为3v，电压表的示数为1V，则灯泡L1和L2两端的电压分别为（ ）
A. 1V、2V
B. 1V、1V
C. 2V、1V
D. 无法确定C答：电路中的电流为0.5A， R1、R2两端的电压分别为2.5V、7.5V。 3.已知两个定值电阻R1、R2的阻值分别为5Ω、15Ω，现将它们串联接入电路，用10V的电源供电，求：电路中的电流及R1、R2两端的电压各是多少？U1=？U2=？解：U1 = I1 R1= 0.5A×5Ω=2.5VU2 = I2 R2= 0.5A×15Ω=7.5V 1．相同之处是：都要选择合适的量程；都要弄清分度值后再读数；都要使电流从正接线柱流进，从副接线柱流出。
不同之处是：连接方法不同，电流表是串联在被测电路中，电压表要与被测电路并联；电流表的两个接线柱不允许直接连到电源两极上，而电压表就没有这样的规定，有时可以这样连接，以便测出电源两端的电压。动手动脑学物理 2. 2.5，2.5，6.3
