人教版九年级物理全册第十六章电压电阻第4节《变阻器》课件

课件32张PPT。16.4 变阻器要让灯泡的亮度发生变化有几种方法？要使灯泡的亮度连续可调，你有什么办法呢？可以改变电池的节数来改变灯泡的亮度。但亮度不能连续调，该怎么办？

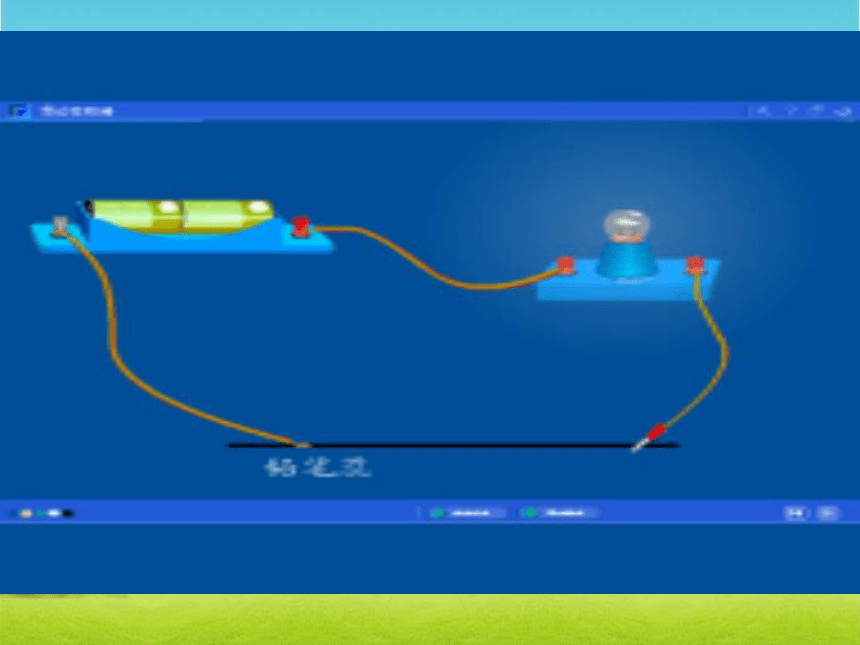

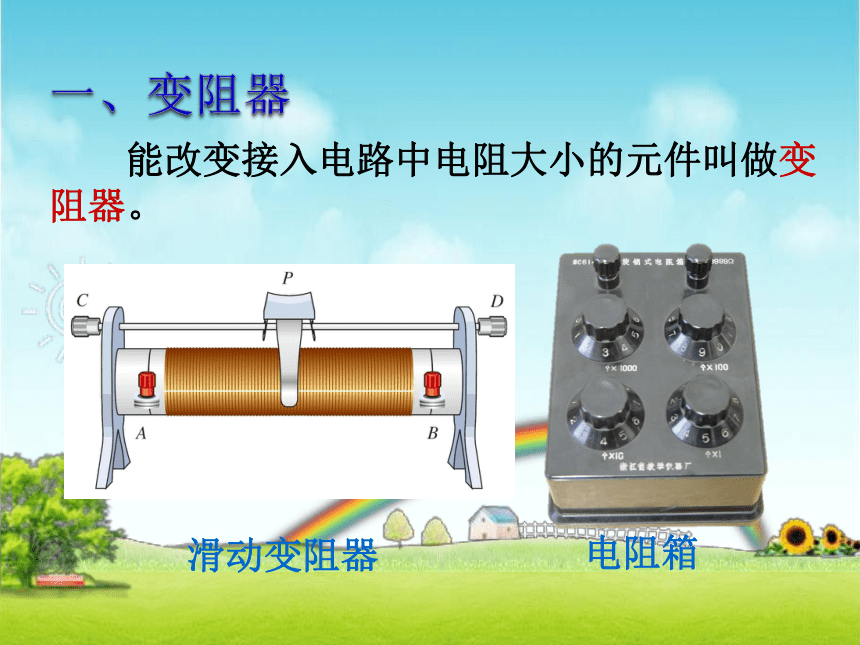

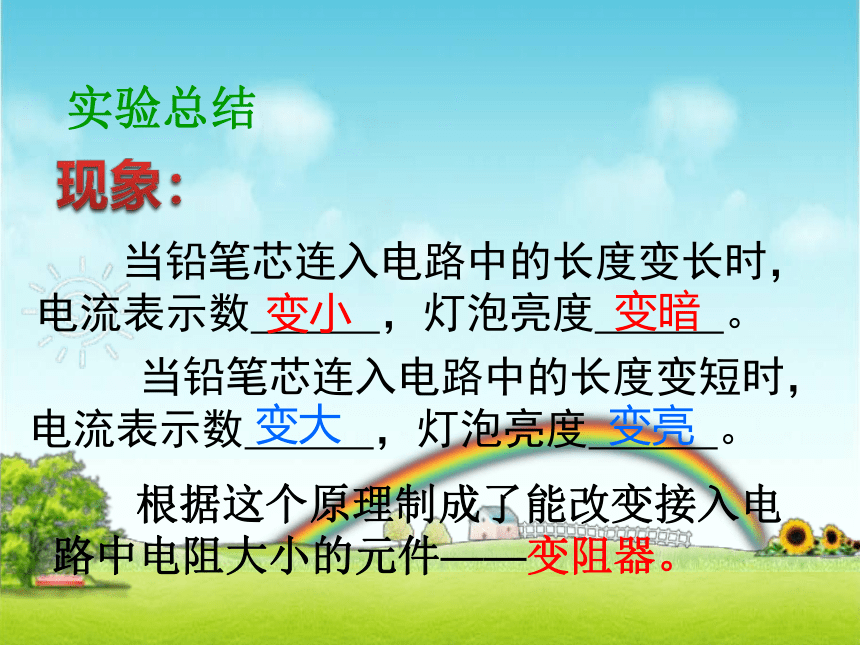

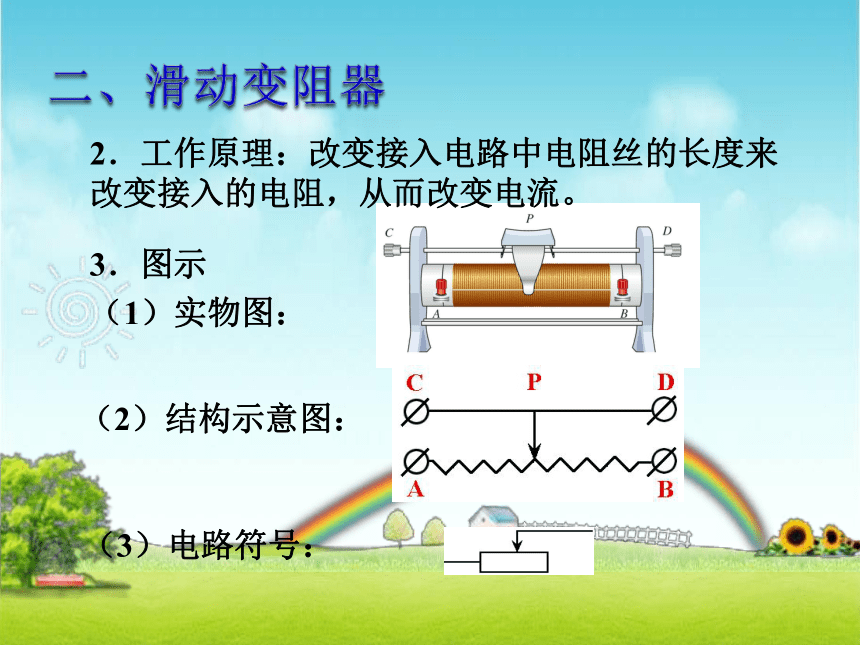

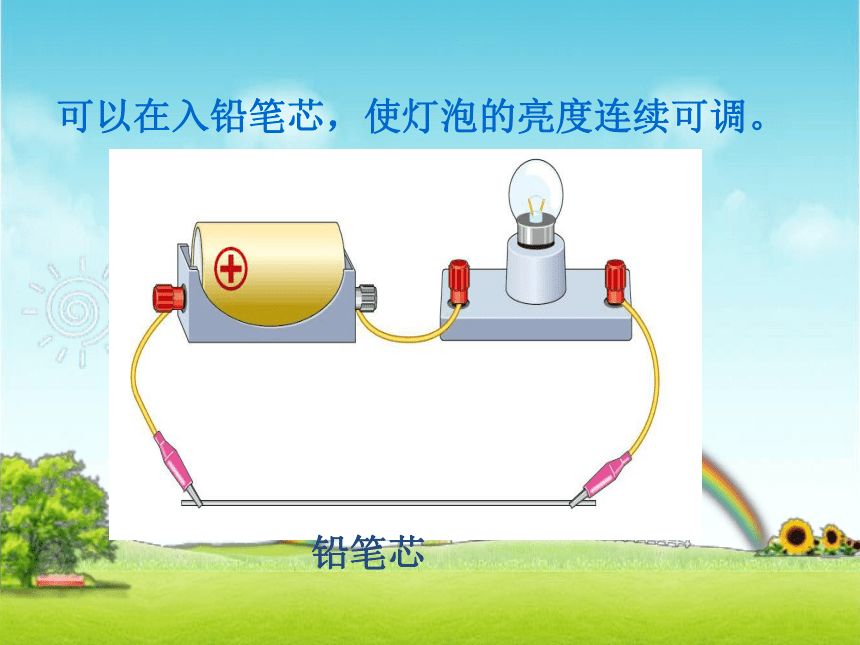

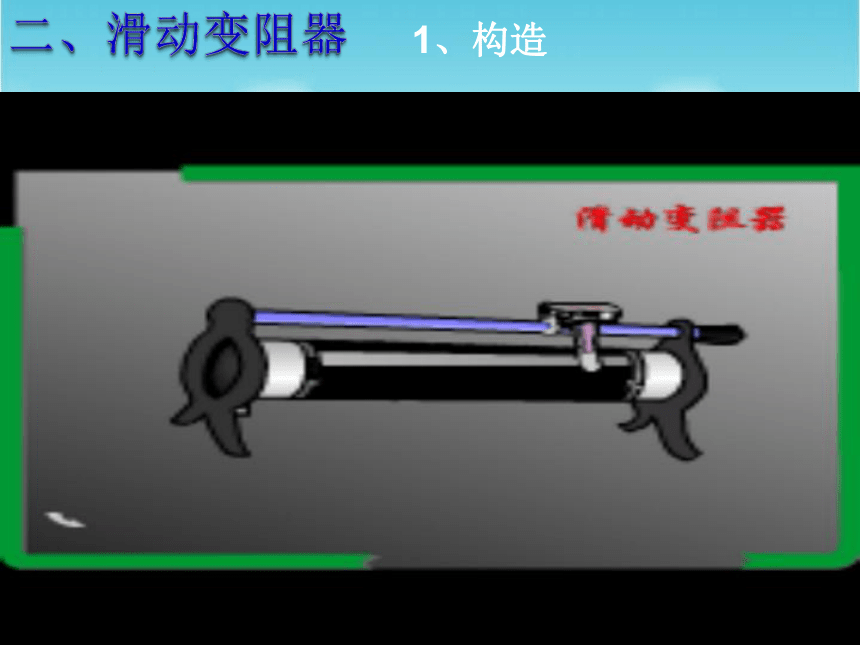

可以在入铅笔芯，使灯泡的亮度连续可调。铅笔芯 当铅笔芯连入电路中的长度变长时，电流表示数 ，灯泡亮度 。现象：变小 当铅笔芯连入电路中的长度变短时，电流表示数 ，灯泡亮度 。变大变亮变暗实验总结 根据这个原理制成了能改变接入电路中电阻大小的元件——变阻器。一、变阻器 能改变接入电路中电阻大小的元件叫做变阻器。电阻箱　　滑动变阻器二、滑动变阻器1、构造　（3）电路符号：　（2）结构示意图：　3．图示

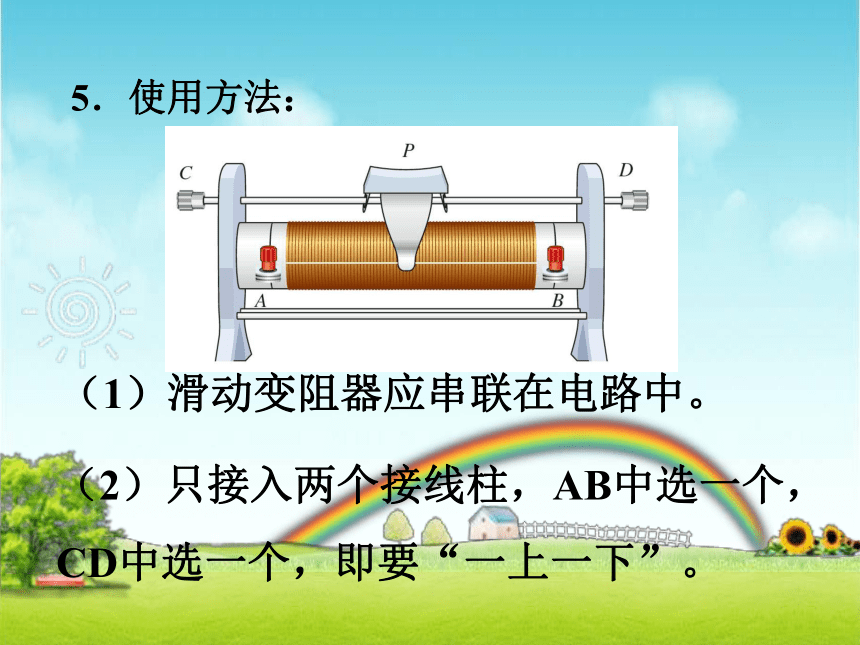

（1）实物图：　2．工作原理：改变接入电路中电阻丝的长度来　改变接入的电阻，从而改变电流。二、滑动变阻器 4、铭牌上标有什么？其含义是什？20Ω 2A变阻器的最大阻值是20Ω，允许通过的最大电流是2A。(否则会烧坏变阻器)（2）只接入两个接线柱，AB中选一个，CD中选一个，即要“一上一下”。 　5．使用方法：（1）滑动变阻器应串联在电路中。P连接方法CDABP1连接方法CDABP1连接方法CDABP2CDABP2连接方法出电流CDABP3连接方法CDAB3P连接方法出电流进电流CDABP4连接方法进电流出电流CDAB4P连接方法进电流出电流 归纳：划片越靠近下接线柱，接入电路的电阻越小。CDABP5不能改变电阻的大小电流电流“两下”最大CDABP6没有电阻连入电路“两上”为零连通电路前应将滑片放到什么位置上？想一想5、实验：用滑动变阻器改变小灯泡的亮度6、实验：用滑动变阻器控制电阻两端的电压　　闭合开关S，调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化。　　换用不同的定值电阻，使电阻成整数倍地变化，闭合开关S，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变。连接电路S　　能表示出阻值的变阻器。旋钮式电阻箱三、电阻箱内部结构电位器四、变阻器的应用电位器汽车油量表原理　　1．能改变接入电路中电阻大小的元件叫做变阻器。　　3．电位器是变阻器在生活中的应用。　　2．滑动变阻器通过改变接入电路中电阻线长度来改变接入电阻，从而改变电流，应串联在电路，接线注意 “一上一下” 。课堂小结课本“动手动脑虚物理”第1题课本“动手动脑虚物理”第2题
