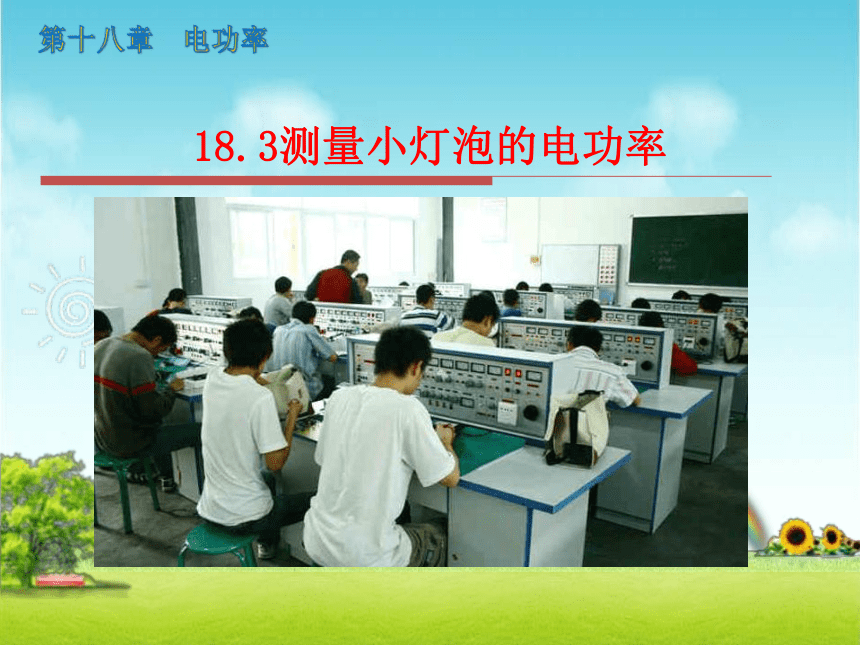

课件29张PPT。18.3测量小灯泡的电功率 第十八章 电功率思考:

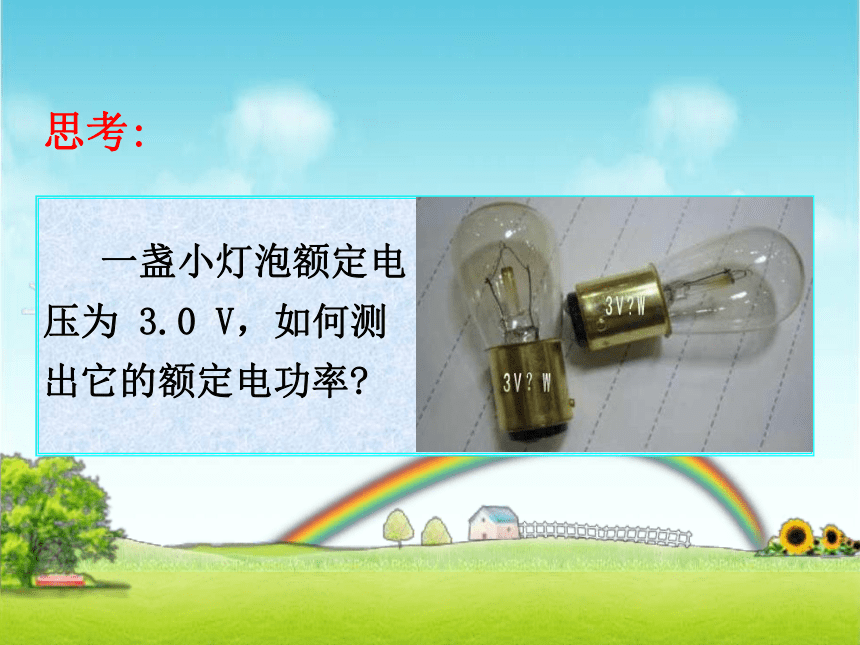

一盏小灯泡额定电压为 3.0 V，如何测出它的额定电功率? 测量小灯泡的额定电功率

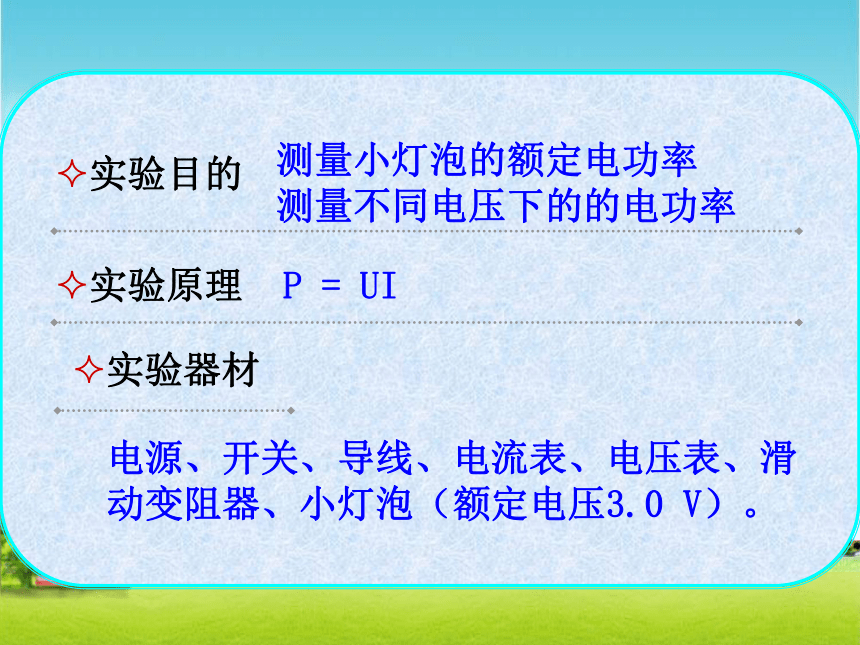

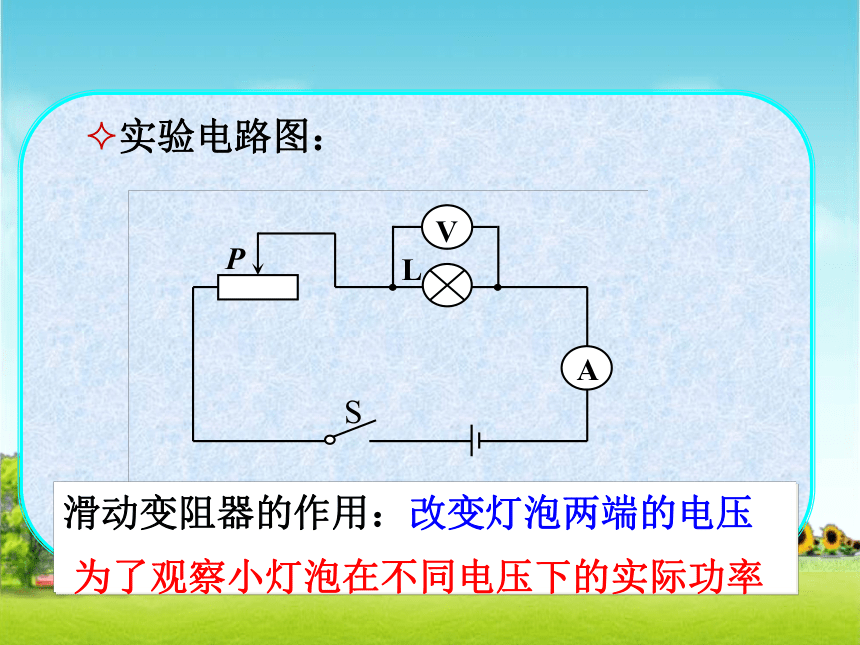

测量不同电压下的的电功率P = UI 电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡（额定电压3.0 V）。实验目的实验原理实验器材实验电路图：滑动变阻器的作用：改变灯泡两端的电压

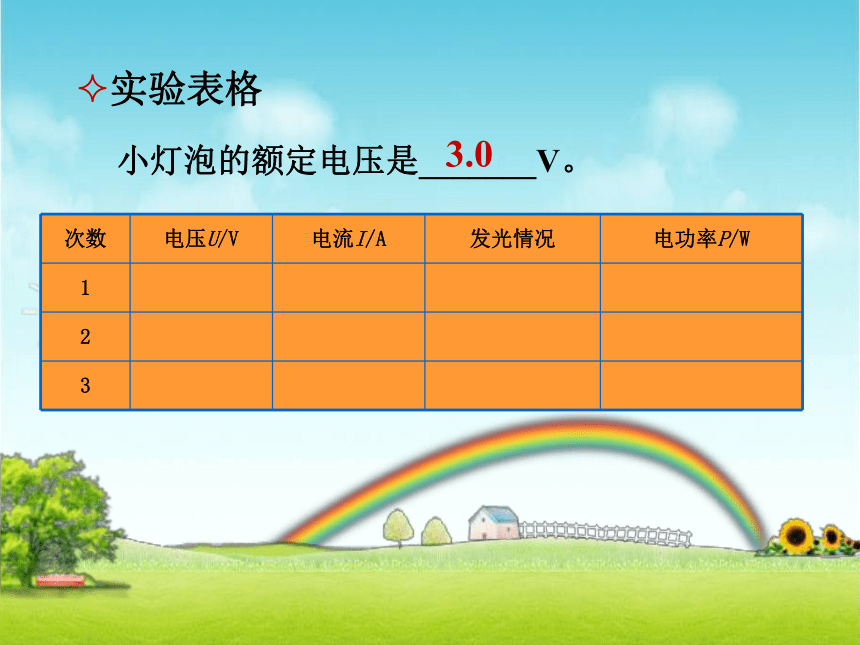

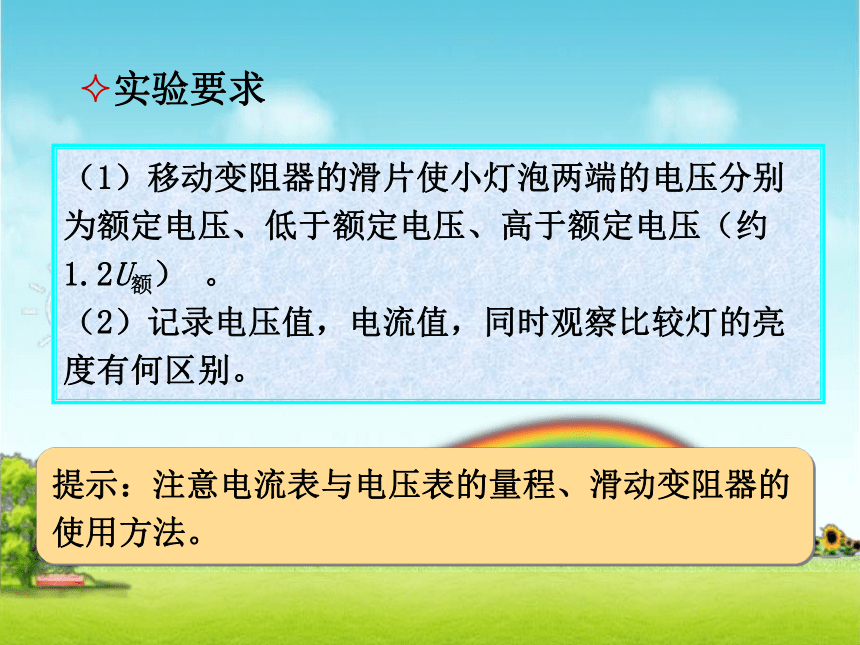

为了观察小灯泡在不同电压下的实际功率　　小灯泡的额定电压是_______V。 3.0 实验表格（1）移动变阻器的滑片使小灯泡两端的电压分别为额定电压、低于额定电压、高于额定电压（约 1.2U额） 。

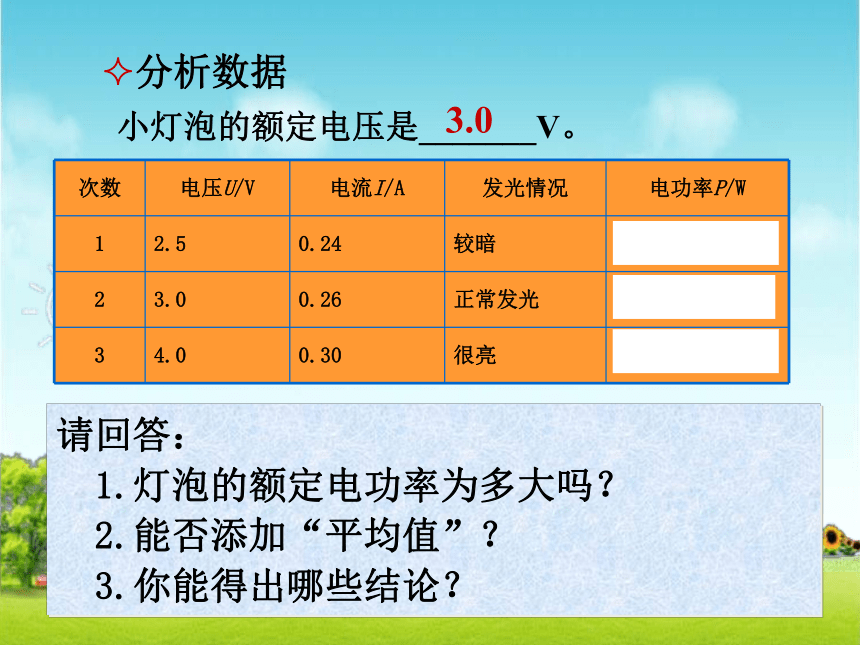

（2）记录电压值，电流值，同时观察比较灯的亮度有何区别。实验要求提示：注意电流表与电压表的量程、滑动变阻器的使用方法。实验过程分析数据　　小灯泡的额定电压是_______V。 3.0 请回答：
1.灯泡的额定电功率为多大吗？
2.能否添加“平均值”？

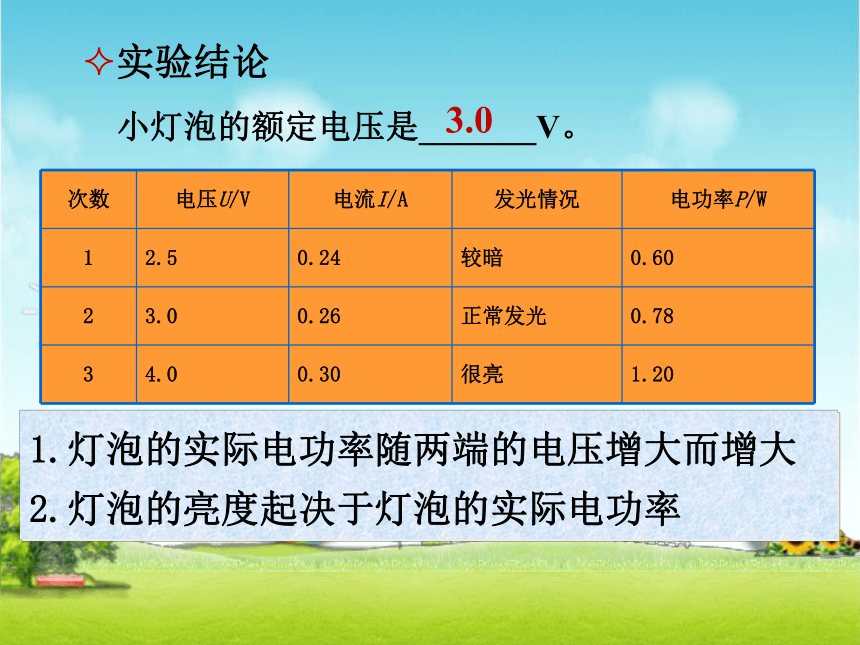

3.你能得出哪些结论？实验结论1.灯泡的实际电功率随两端的电压增大而增大
2.灯泡的亮度起决于灯泡的实际电功率　　小灯泡的额定电压是_______V。 3.0 延伸与提高一完成表格最后一行，你还能发现什么规律吗？灯泡正常发光时的电阻多大？思考:测量小灯泡的电功率与测量小灯泡的电阻值有什么相同点和不同点? 测量的物理量都是电压和电流;
测量的电路图(实验装置);
滑动变阻器的作用相同原理不同：P=UI;R=U/I.延伸与提高相同点
不同点延伸与提高二 如何利用电能表测量出家庭电路中灯泡的额定电功率？　例题1．利用如图所示的器材，测量小灯泡的电功率。
　　（1） 在闭合开关前，滑动变阻器连入电路的电阻阻值应最___，即滑片应位于____端（填“左或右”）。大左　　（2） 闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是_________。灯泡断路　　（3）排除故障后，再次闭合开关，移动滑动变阻器的滑片，当电压表的示数为2 V 时，电流表的示数如图所示，此时电流为____A，小灯泡的功率为___W。 0.30.6例题2．小灯泡上标有“6 V 3 W”字样，将这盏灯接到3 V电压下，它比正常发光时___（选填“亮”
或“暗”），这时它的实际功率为_____W。暗0.75安徽省中考试题精编10．灯泡L的额定电压为6V，小星通过实验测得其电流随电压变化的曲线如图。由图可知，当小灯泡L正常发光时，通过其灯丝的电流是_______A；通过调节滑动变阻器，使小灯泡两端的电压为3V，则此时小灯泡L消耗的实际功率为_______W。2008年安徽省0.61.5 (1)请用笔画线将图a中的电路连接完整。
(2)要测量小灯泡的额定功率，闭合开关后，正确的操作为：______，最后利用公式求出额定功率。
(3)某次实验时电压表和电流表示数如图b所示，则此时小灯泡的实际功率为_ ___W。
(4）实验要求改变小灯泡两端的电压进行多次测量，这样做是为了___________。20.要测量小灯泡的电功率，提供的器材包括：小灯 （2.5V，0.5A），电源（电压为3V），电流表，电压表，滑动变阻器，开关，导线若干2009年安徽省调节滑动变阻器，使电压表示数为U=2.5V，读出此时电流表示数I 0.51 为了观察小灯泡在不同电压下的实际功率 6．如图是测定小灯泡电功率的实验电路。闭合开关S，使滑片P向左不断移动，则电流表的示数_______（选填“增大”、“不变”或“减小”)，小灯泡消耗的电功率_______（选填“增大”、“不变”或“减小”）。2010年安徽省增大
增大全国中考试题精编 1 在”测定小灯泡的电功率”的实验中,已知小灯泡的额定电压为3.8V电源至少应选用____节干电池串联.连接电路时电压表应选用_____量程.闭合开关,发现小灯泡两端电压只有1.8V,若要测出小灯泡的额定功率,滑动变阻器的滑片P应向___端移,才能使电压表示数为____V.1.小明在测量额定电压为3．8V的小灯泡的额定功率。
(1)他已经连接的实物电路如图甲所示，已知电源电压为6V且保持不变，请你用笔画线代替导线，将实物电路连接完整．
(2)若电压表的大量程已损坏，在不添加任何器材的情况下，请你在方框内画出能测量小灯泡额定功率的实验电路图．2. 某同学做“测定一个小灯泡的功率”的实验，所用灯泡的额定电压是2.2V。
（1）如图11是他实验的电路，但连接不完整，请你给帮他完成电路的连接。
（2）电路连接完整后，当向右移动变阻器的滑片P时，电压表的示数将 ，电流表的示数将 。（填变化情况）（3）实际实验的有关记录与计算如下表：该同学注意到灯的亮度变化是：第一次比第二次暗，第二次比第三次更亮。你认为，根据他观察的现象和实验数据分析，可得出一些什么结论呢？请说出两点（这两点的意思应不同）：变大 变大 灯泡两端电压越大，功率越大；
功率越大灯越亮 （4）他还注意到，这个实验记录也可以用来计算灯丝的电阻，并完成了有关计算如下表格： 这位同学有些纳闷儿：导体的电阻不是与电压、电流无关吗？怎么三次计算的灯丝电阻却不一样呢？
请你对此作出两种可能性的解释：① ；② 。 可能电阻与温度有关 可能实验有误差 3. 如图所示对额定电压为3.8V的小灯泡进行实验时，测得5组实验数据，并记录在表中，同时记录了小灯泡亮度变化情况 请你仔细分析实验数据和实验现象，回答以下问题：
（1）小灯泡的额定功率是 W
（2）小灯泡的亮度变化规律为 。
（3）除了表格列出的数据和现象外，你还发现的规律 。17．如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0．1A，则该电阻的电功率变化了 【 】
A 1．6W B.4.0W
C.0.4W D.3.4W2011年安徽省22．某同学家的电子式电能表上个月月初、月末的表盘如图所示。表盘上“1600imp／kW．h”表示每用电1 kW．h指示灯闪烁1600次。根据表盘上的信息，回答下列问题：
(1)该同学家上个月共用电多少kW．h?
(2)该同学家同时使用的用电器总功率不得超过多少?
(3)若只让一个标有"220V 484W”的电热器工作3min，观察到电能表的指示灯闪烁了32次，则该同学家的实际电压是多大?(没电热器的电阻不变)2012年安徽省10．如图，小灯泡L1与L2均标有“1.5V，0.3A”字样，AB两端的电压U＝1.5V。开关S断开时，通过L2的电流为_______A。闭合开关S，两只小灯泡消耗的总电功率为_______W。2013年安徽省
