第十二章 欧姆定律
1.探究——电流与电压、电阻的关系
S
A
R
V
a b
RP
P
实验方法：
控制变量法
实验电路图：
章末复习
1.探究——电流与电压、电阻的关系
实验结论：
在电阻一定时，导体中的电流跟这段导体两端的电压成正比。
在导体两端电压一定时，导体中的电流跟导体的电阻成反比。
U
I
R
2.欧姆定律
通过导体的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
基本公式
变换式
适用范围
纯电阻电路
3.根据欧姆定律测量导体的电阻
实验原理：
实验方法：
伏安法
实验电路图：
4.串、并联电路中的电阻关系
1. 等效电阻：电路某两点间电压不变，接入电阻R2时，通过的电流与接入电阻R1时相同，称电阻R2是电阻R1的等效电阻。
R1=R2
2.串联电路中，等效电阻等于各串联电阻之和。
R=R1+R2
3.并联电路中，等效电阻的倒数等于各并联电阻的倒数之和。
5.欧姆定律的应用
测量电阻的方法
伏阻法
安阻法
等效法
5.欧姆定律的应用
电流表的电阻非常小，在电路中相当于导线。
电压表的电阻很大，在电路中相当于断路。

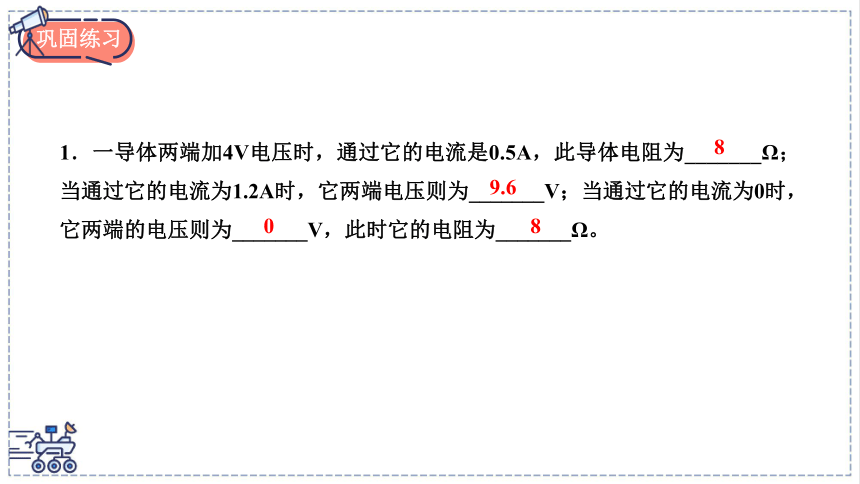

1．一导体两端加4V电压时，通过它的电流是0.5A，此导体电阻为_______Ω；当通过它的电流为1.2A时，它两端电压则为_______V；当通过它的电流为0时，它两端的电压则为_______V，此时它的电阻为_______Ω。
8
9.6
0
8
巩固练习
2．小强同学做“探究电流与电压关系”的实验时，选择了电压为3V的电源、阻值为10Ω的定值电阻R1、最大阻值为10Ω的滑动变阻器R2及其他有关器材。
（1）连接电路时，开关应_____，并将滑动变阻器的阻值调到最大，连接好电路并检查后，还应在进行_____的同时观察各仪表工作是否正常，然后才闭合开关。
断开
试触
（2）小强连接的电路如图所示，其中有一个元件连接错误，请在实物图中的错误连线上打“×”，并将正确的连线画在图中。
（3）电路连接正确、各仪表工作正常后，小强按计划测量 R1两端电压分别为1V、2V和3V所对应的电流时，发现无论如何调节滑动变阻器都不能使R1两端的电压达到1V，原因可能是__________________________________。
滑动变阻器最大阻值选小了
3.根据I=U/R可知，下列说法正确的是（ ）
A.对某一导体，通过它的电流跟它两端电压成正比
B.在相同电压下，通过不同导体的电流跟对应的电阻成正比
C.对于一定大小的电流，导体两端的电压与导体的电阻成正比
D.对于不同的导体，导体两端的电压与通过电流的比值一般不等
ACD
4.如图甲所示是“伏安法测电阻”的实验电路图。
甲
乙
（1）请你根据图甲的电路图，用笔画线代替导线，将图乙中的实物图连接完整。（要求滑动变阻器滑片P向右移动时阻值变大）
（2）在连接电路时，开关必须______。
（3）闭合开关S后，发现电流表无示数，电压表有示数，则出现的故障可能是_________。
（4）排除故障后，闭合开关S，当滑片P移动到某一个位置时，电流表的示数为0.2A，电压表的示数如图丙所示，其示数为 V，则待测电阻Rx=______Ω。
丙
断开
断路
2
10
（5）若实验中电流表不慎损坏，现给你一个已知阻值为R0的电阻、一个单刀双掷开关和导线若干，请你用上述器材和原有器材完成图丁的电路图，要求能测量Rx的阻值。
丁
5.甲、乙两名同学按照教师的要求，用伏安法测Rx的电阻值，甲同学设计的电路如图甲所示，乙同学设计的电路如图乙所示，这两名同学测同一个电阻的阻值时，结果有什么不同。
甲
乙
甲的测量结果较真实值偏小，乙的测量结果较真实值偏大。
6.如图所示的电路中，电源电压6V不变，电流表的示数为0.3A，电压表的示数为1.5V，则滑动变阻器接入电路的电阻为（ ）
A．5 Ω B．20 Ω
C．15 Ω D．30 Ω
C
7.电路中并联着两盏灯，它们的电阻分别为400Ω和550Ω，若通过L1的电流为0.55A，那么通过L2的电流为______A。
0.4
8.三个阻值相同的电阻，并联后的等效电阻为10Ω，若把它们串联起来，其等效电阻为______Ω。
90
9.如图所示电路V1，V2是相同的电压表，都有两个量程3V和15V。如果闭合开关后，两只电表的指针偏转角度相同，那么电阻R1，R2阻值可能是（ ）
A．7 Ω 28 Ω B．30 Ω 70 Ω
C．50 Ω 12.5 Ω D．10 Ω 50 Ω
A
10.如图所示，电源电压保持不变，电阻R1＝30Ω，电流表A1的示数为0.4A，A2的示数为0.8A，求电源电压和R2的阻值各为多少？
由电路图可知，电阻R1和R2并联，并且A1测R1支路的电流，A2测R2支路的电流；
因为并联电路各支路两端的电压相等，所以根据欧姆定律可得，电源电压和R2的阻值：
U=U1=U2=I1R1=0.4A·30Ω=12V
11.如图所示，电源电压是12V，R1=20Ω，滑动变阻器R2的最大阻值是40Ω，求当滑动变阻器的滑片分别在a端和b端时，电流表和电压表的示数分别是多少？
(1)当滑片位于a端时，滑动变阻器接入电路的电阻为0，电压表被短路即电压表的示数为0V，电路为R1的简单电路，根据欧姆定律可得，电流表的示数：
11.如图所示，电源电压是12V，R1=20Ω，滑动变阻器R2的最大阻值是40Ω，求当滑动变阻器的滑片分别在a端和b端时，电流表和电压表的示数分别是多少？
(2)当滑片位于b端时，定值电阻R1与滑动变阻器R2的最大阻值串联，电压表测R2两端的电压，电流表测电路中的电流，根据电阻的串联和欧姆定律电流表的示数为：
电压表示数为：
U2=I2R2=0.2A·40Ω=8V
