20.5 磁生电

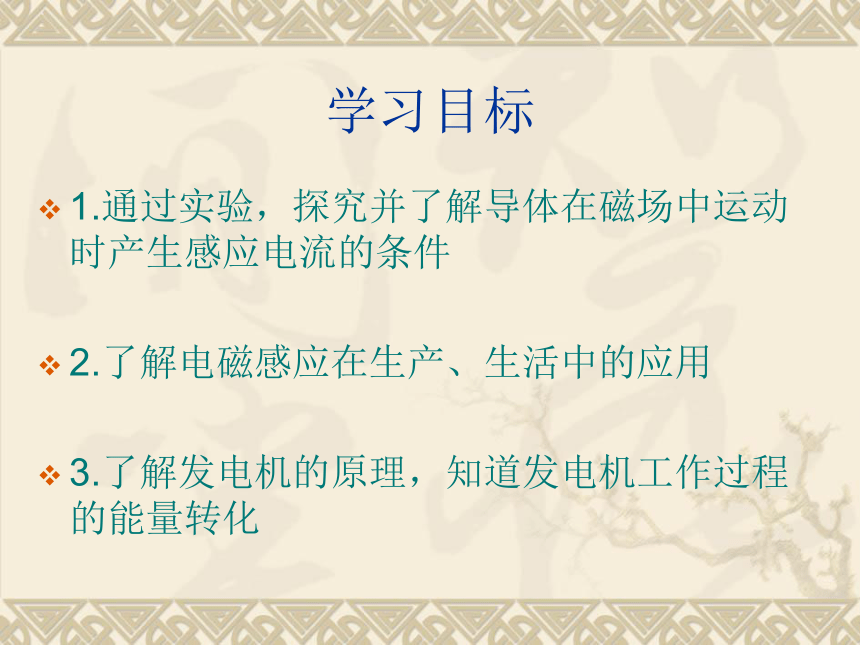

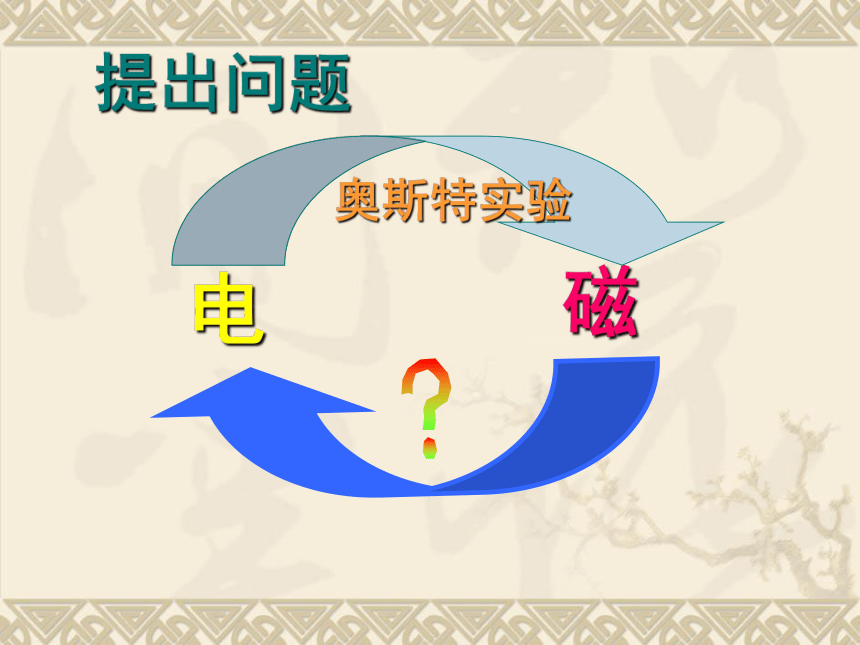

课件31张PPT。第二十章 电与磁第五节 磁生电人教版新教材同步教学课件电磁提出问题奥斯特实验学习目标1.通过实验，探究并了解导体在磁场中运动时产生感应电流的条件
2.了解电磁感应在生产、生活中的应用

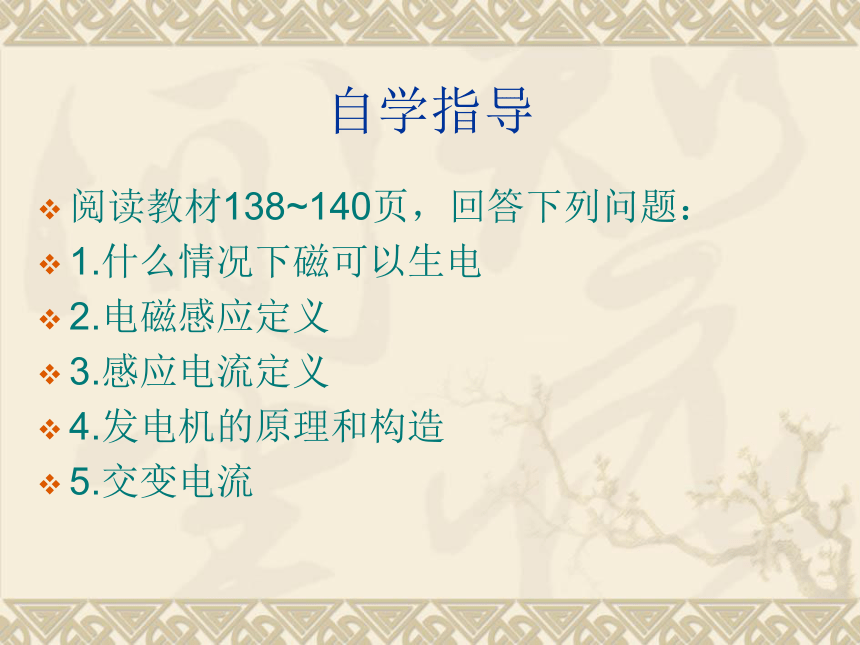

3.了解发电机的原理，知道发电机工作过程的能量转化自学指导阅读教材138~140页，回答下列问题：
1.什么情况下磁可以生电
2.电磁感应定义
3.感应电流定义
4.发电机的原理和构造

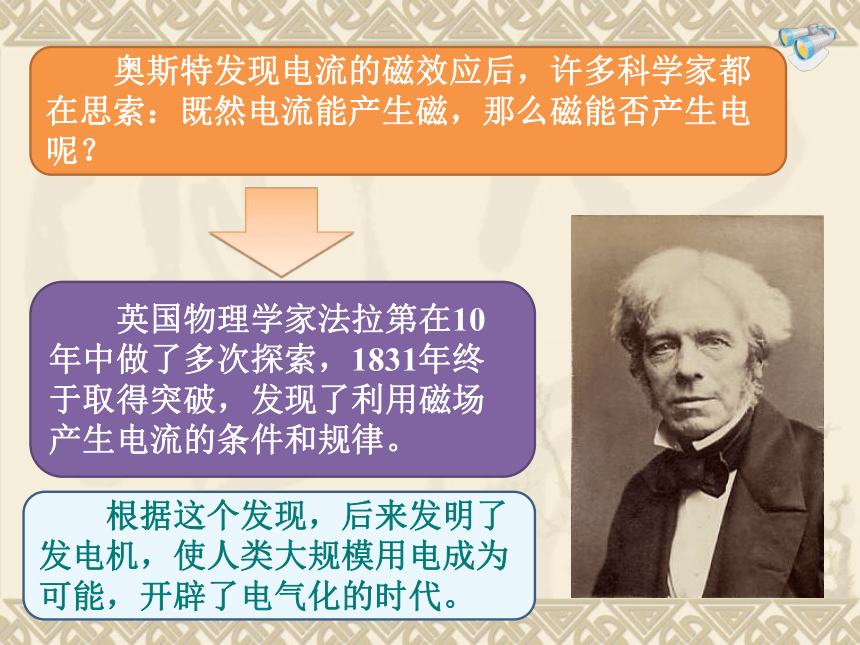

5.交变电流　　奥斯特发现电流的磁效应后，许多科学家都在思索：既然电流能产生磁，那么磁能否产生电呢？　　英国物理学家法拉第在10年中做了多次探索，1831年终于取得突破，发现了利用磁场产生电流的条件和规律。　　根据这个发现，后来发明了发电机，使人类大规模用电成为可能，开辟了电气化的时代。　　法拉第（Michael Faraday，
1791—1867），英国物理学家、化学家。

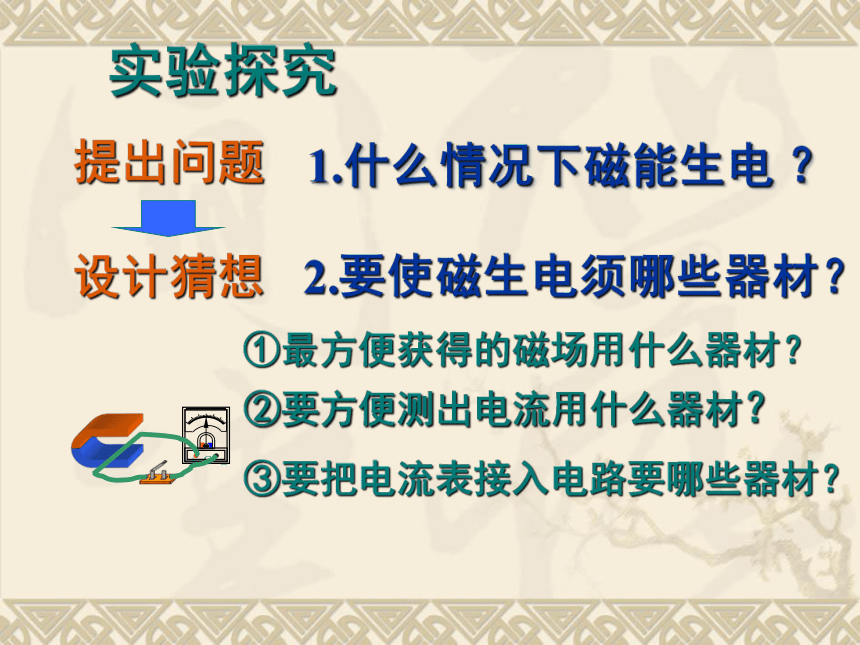

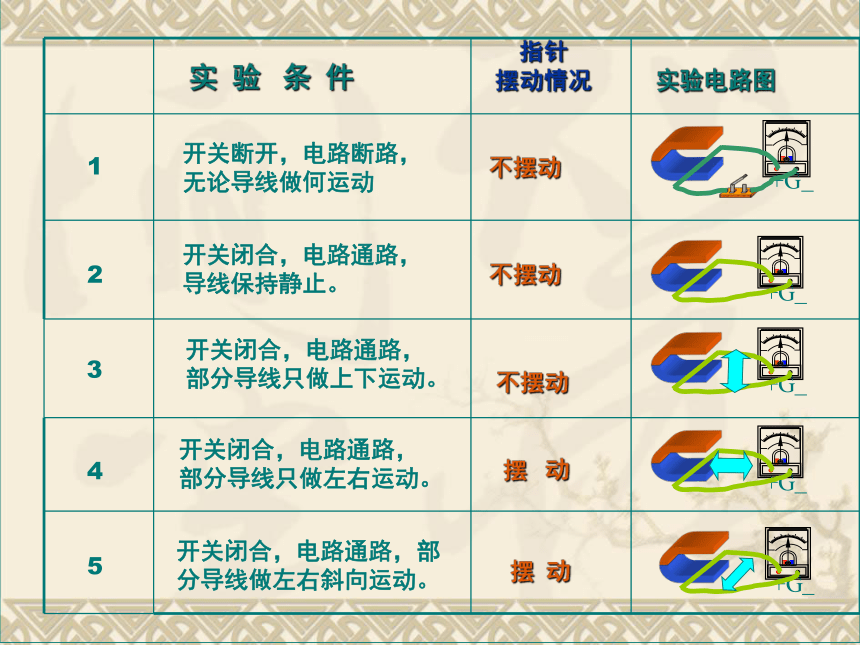

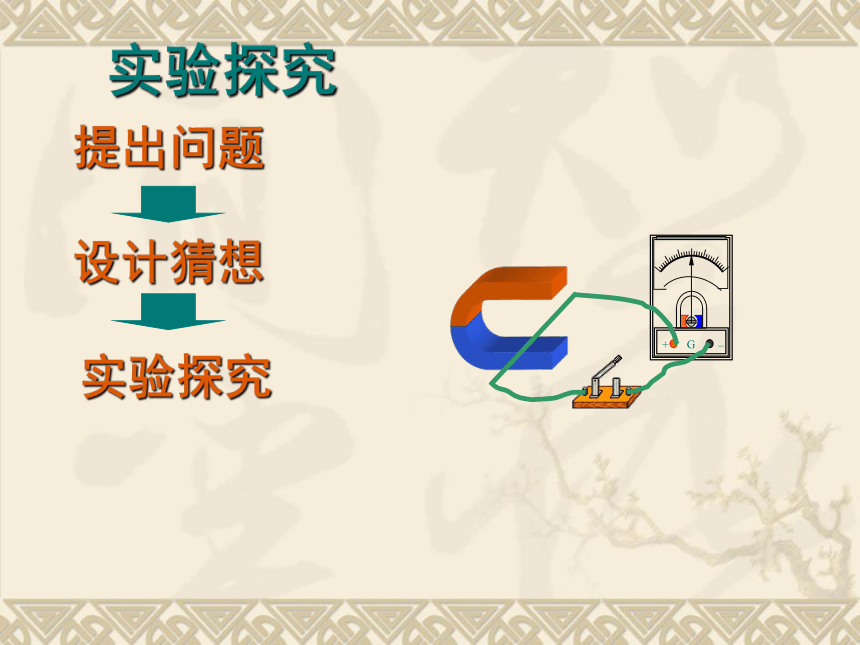

　　在1821—1831年间，法拉第进行了多次实验，发现了电磁感应现象。法拉第实验探究提出问题1.什么情况下磁能生电 ？设计猜想2.要使磁生电须哪些器材？①最方便获得的磁场用什么器材？②要方便测出电流用什么器材？③要把电流表接入电路要哪些器材？提出问题设计猜想实验探究实验探究实 验 条 件 指针
摆动情况实验电路图1开关断开，电路断路，
无论导线做何运动不摆动2345开关闭合，电路通路，
导线保持静止。不摆动开关闭合，电路通路，
部分导线只做上下运动。不摆动开关闭合，电路通路，
部分导线只做左右运动。摆 动开关闭合，电路通路，部

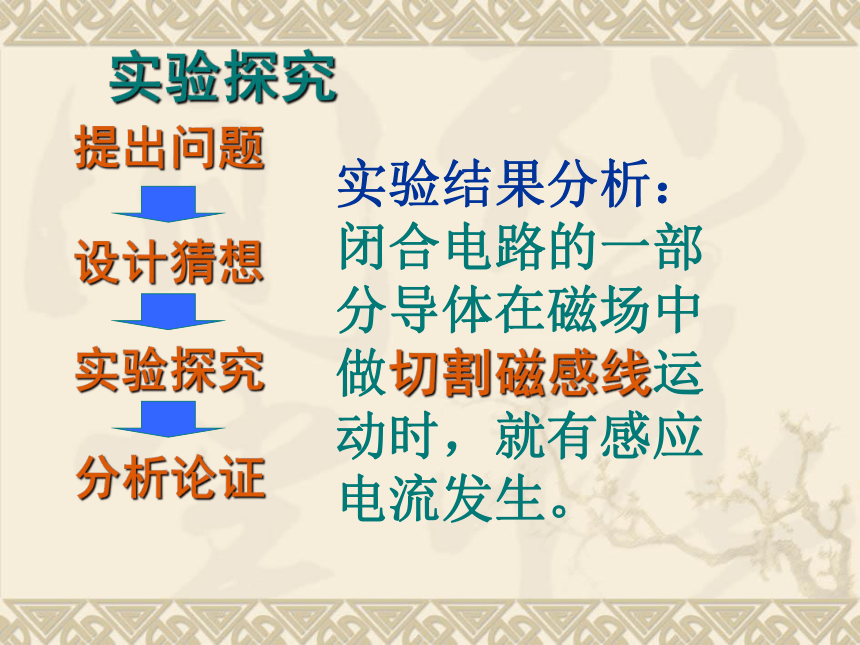

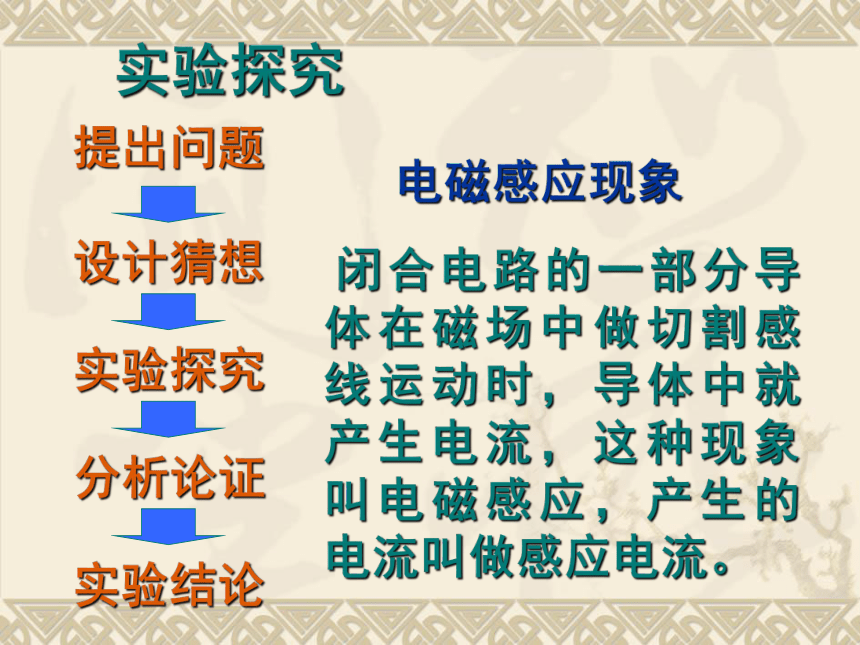

分导线做左右斜向运动。摆 动提出问题设计猜想实验探究实验探究分析论证实验结果分析：闭合电路的一部分导体在磁场中做切割磁感线运动时，就有感应电流发生。 提出问题设计猜想实验探究实验探究分析论证实验结论 电磁感应现象

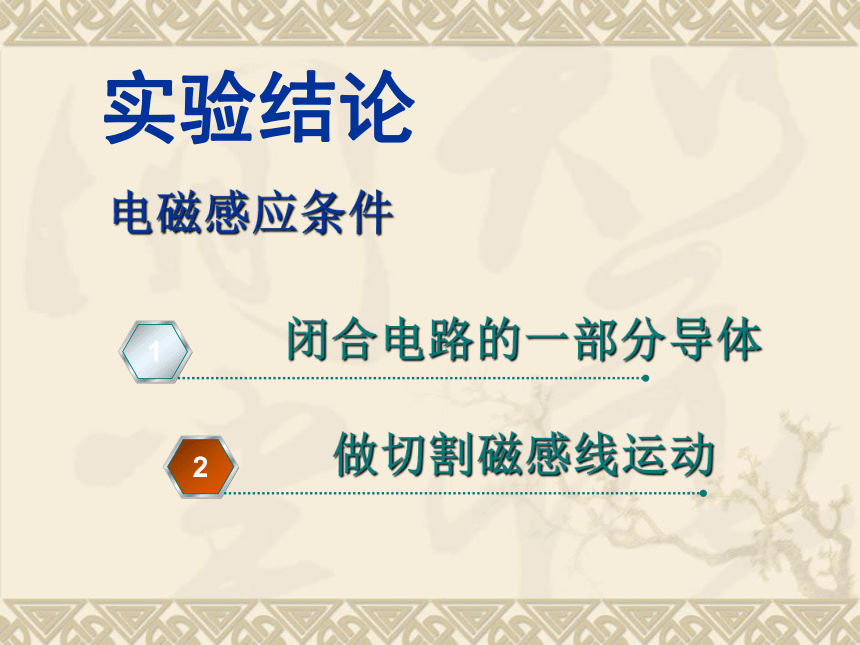

闭合电路的一部分导体在磁场中做切割感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫做感应电流。实验结论电磁感应条件检流计增强磁场线圈　　如果是因为电路中产生的电流太小，你有什么办法改进实验？　　通过实验发现：当导线在磁场中运动时，电路中会产生电流。3．电磁感应现象的应用变压器不用电手电筒　　（1）观察手摇发电机的构造；
　　（2）观察发电机对小灯泡亮度的影响。　　1．发电机发出的电流的大小和方向是变化的。二、发电机　　小灯泡发光说明电路中有了电流。线圈转得越快，小灯泡越亮，说明感应电流越大。　　（3）检验手摇发电机电流方向的变化。　　二极管交替发光，说明产生的电流方向不停在改变。　　（1）发电机的构造
　　发电机由转子和定子两部分组成。
　　大型发电机一般采用磁极旋转的方式来发电。大型发电机安装转子3．发电机工作原理　　（2）工作原理　　当线圈在前半周转动时，电流表指针偏转，表明电路中产生了电流；当线圈在后半周转动时，切割磁感线方向相反，电流表指针偏转方向相反。铜环电刷　　（3）发电机发电的过程是其他形式能转化为电能的过程。交流发电机基本结构磁极
电 枢实验探究电流方向变化规律一 ) 交流发电机的工作原理：电磁感应现象。二 ) 交流电：周期性改变方向和大小的电流。直流电：电流方向不变的电流。结论：三）周期:完成一个周期性变化所用的时间。符号: T 单位:秒 (s)
四）频率:交流在1s内完成周期性变化的次数。符号: f 单位:赫兹(Hz)
T=1/f f=1/T　市电: T=0.02S f=50Hz　　1．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流， 这是一种电磁感应现象。 　　2．发电机利用了电磁感应原理发电，将其他形式能转化为电能。课堂练习1.________发现了电流的磁场之后，英国物理学家________，经过十年坚持不懈的努力，终于在1831年发现了利用磁场可以获得电流.
2.发电机是利用________现象制成的；我国供生产和生活用的交流电频率是________. 奥斯特法拉第电磁感应50HZ3.交流发电机的主要组成部分是________和________，大型发电机发出很高的电压和很强的电流，一般采取________不动、________旋转的方式发电，为了增强磁场，还要用________代替永久磁体.转子定子线圈 磁极 电磁铁 4.下列做法中，能够得到感应电流的是 （ ）
A.导体在磁场中做切割磁感线的运动
B.闭合电路一部分导体在磁场中运动
C.闭合电路的一部分导体在磁场中做切割磁感线的运动
D.导体的一部分在磁场中做切割磁感线的运动C5.下列说法中正确的是 （ ）
A.电动机是利用电磁感应原理制成的
B.发电机是把电能转化为动能的机器
C.直流电动机是通过换向器实现持续转动的
D.交流发电机是通过两个半环和电刷对外输送电流的C6.下列现象中，属于电能转化为机械能的是
（ ）
A.电流通过电炉发热
B.通电导体周围产生磁场
C.通电线圈在磁场中转动
D.电磁感应现象 C7.下面四个图都是反映课本内容的实验，其中表述正确的是 （ ）
A.图甲是研究电磁铁中电流大小与磁性强弱的关系的
B.图乙是研究电磁感应现象的
C.图丙是研究磁场对电流作用的
D.图丁是研究电流的磁场的D8.请认真观察图中各装置，想一想此实验装置是用来演示
A.电流的磁场 B.电磁感应现象
C.磁场对通电导线的作用 D.电磁继电器原理C再见
