2.1.1两条直线的位置关系
（第1课时）
第二章
相交线与平行线
学习目标
1.通过观看图片，能说出同一平面内两条直线的位置关系，认识平行线与相交线；
2.通过观察、测量、说理等过程，认识对顶角，探索出“对顶角相等”的性质；
3.通过具体情境，认识补角、余角，探索其性质并能解决简单的实际问题.
情境导入
观察下面的几幅生活中的图片，想想在同一平面内，两条直线的位置关系都有哪两种？
探究新知
一、相交线、平行线的概念
1.若两条直线只有一个公共点，我们称这两条直线为相交线.
2.在同一平面内，不相交的两条直线叫做平行线.
探究新知
在同一平面内，两条直线的位置关系有相交和平行两种.
既不相交
也不平行
探究新知
练一练：下列说法正确是（ ）.
A.在同一平面内，不相交的两条射线是平行线
B.在同一平面内，两条直线不相交就重合
C.在同一平面内，没有公共点的两条直线是平行线
D.不相交的两条直线是平行线
直线
平行
在同一平面内
C
讲授新课

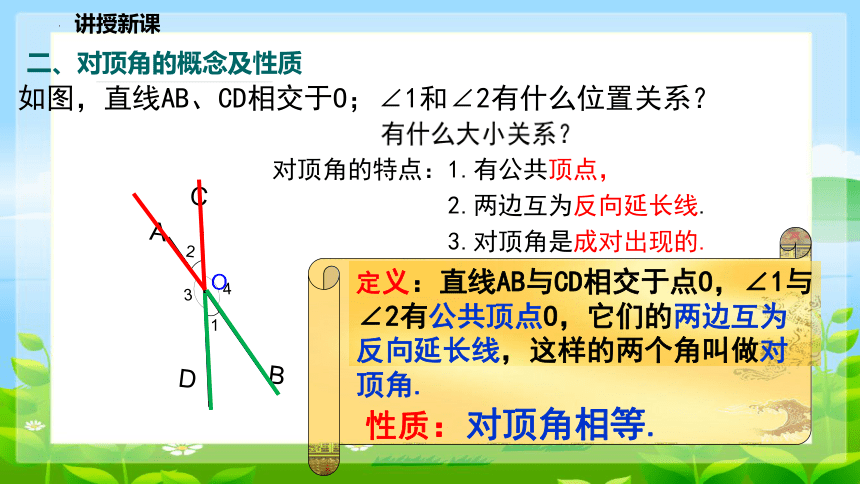

二、对顶角的概念及性质
如图，直线AB、CD相交于O；∠1和∠2有什么位置关系？
2
1
A
B
C
D
O
3
4
对顶角的特点：1.有公共顶点，
2.两边互为反向延长线.
3.对顶角是成对出现的.
定义：直线AB与CD相交于点O，∠1与∠2有公共顶点O，它们的两边互为反向延长线，这样的两个角叫做对顶角.
性质：对顶角相等.
讲授新课
1.下列各图中，∠1与∠2是对顶角的是（ ）
1
2
C
1
2
D
D
1
2
A
1
2
B
巩固练习
方法指导：对顶角是由两条相交直线构成的，
只有两条直线相交时，才能构成对顶角．
注意：
两个角互补、互余指的是两个角的数量关系，与位置无关！
三、余角和补角的定义
定义：
如果两个角的和等于90 ，那么这两个角叫做互为余角。简称这两个角互余 。
如果两个角的和等于180 ，那么这两个角叫做互为补角。简称这两个角互补 。
将实物图抽象简化成几何图形，ON与DC交于点O，∠DON=∠CON=900，∠1=∠2
四、余角和补角的性质
打台球时，选择适当的方向，用白球击打红球，反弹后的红球会直接入袋，此时∠1=∠2
观察思考，在图2中，解决下列问题：
1.哪些角互为余角？哪些角互为补角？
2.∠3与∠4有什么关系？为什么？
3.∠AOC与∠BOD有什么关系？为什么？
N
2
D
C
O
1
3
4
A
B
图2
讲授新课
已知：ON与DC交于点O， ∠DON=∠CON=900，∠1=∠2
（2）因为∠1= ∠2，
∠ 1+∠3=90° ,
∠ 2+∠4=90°，
所以 ∠ 3=∠4.
同角(或等角)的余角相等
补角和余角的性质：
同角(或等角)的补角相等，
同角(或等角)的余角相等.
N
2
D
C
O
1
3
4
A
B
图2
（3）因为∠1= ∠2，
∠1+∠AOC=180°,
∠ 2+∠BOD=180°，
所以∠AOC=∠BOD.
同角(或等角)的补角相等
讲授新课
讲授新课
2.如图，直线AB、CD，EF相交于点O，∠1＝40°，∠BOC＝110°，求∠2的度数.
解：因为∠1＝40°，
∠BOC＝110°(已知)，
所以∠BOF＝∠BOC－∠1
＝110°－40°＝70°.
所以∠2＝∠BOF＝70°(对顶角相等)
注：隐含条件“对顶角相等”.
巩固练习
当堂检测
3.要测量两堵墙所成的角的度数，但人不能进入
围墙，如何测量？
A
B
O
C
D
你能想到几种方法？
课堂小结
2.余角、补角、对顶角的概念：
3.余角、补角、对顶角的性质：
对顶角相等
同角或等角的补角相等
同角或等角的余角相等
互余与
互补只与
角的数值
有关，与位
置无关。
而对顶角是
根据角的
位置来
判断的
1.同一平面内两条直线的位置关系：
