课件21张PPT。第四章 视图与投影

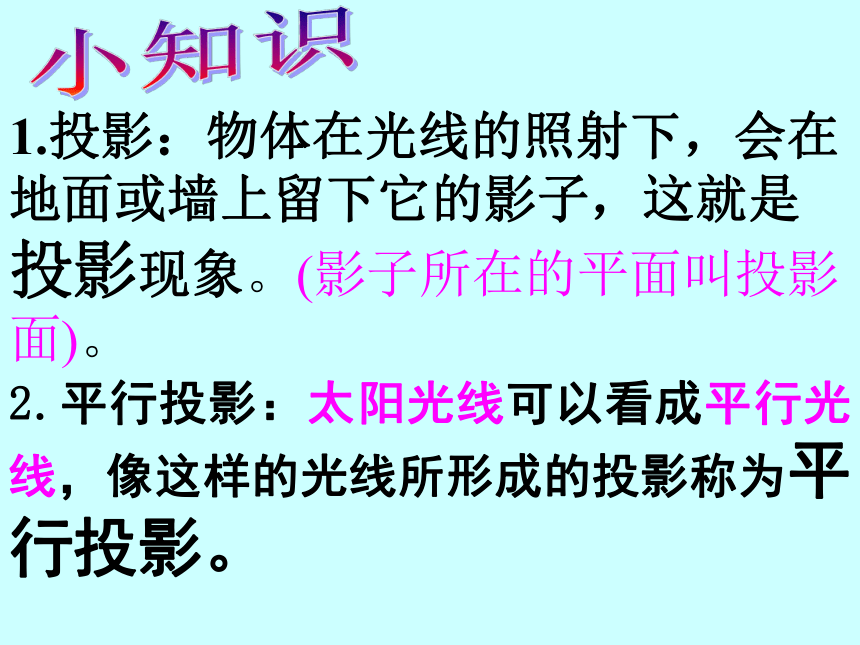

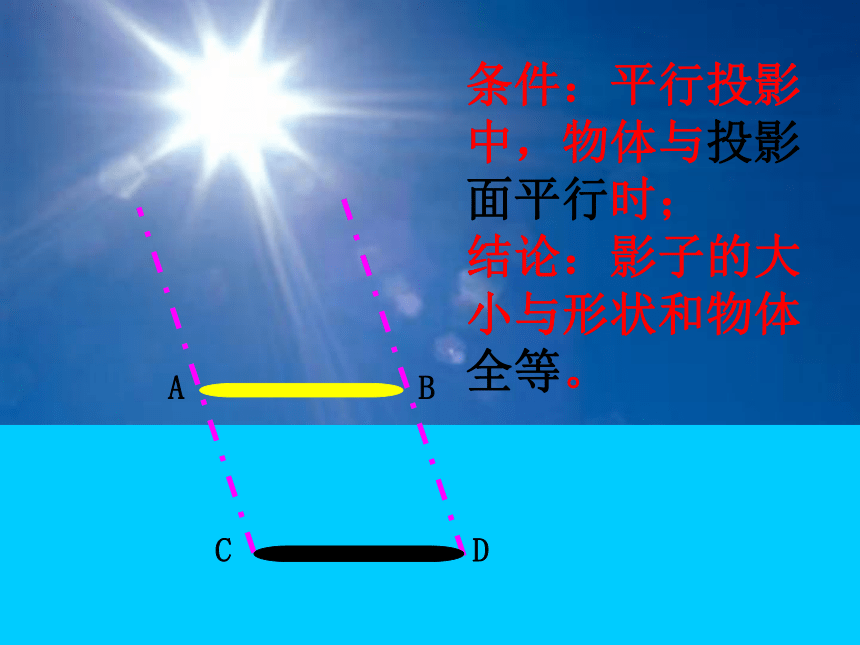

第二节 太阳光与影子2.平行投影：太阳光线可以看成平行光线，像这样的光线所形成的投影称为平行投影。小知识1.投影：物体在光线的照射下，会在地面或墙上留下它的影子，这就是投影现象。(影子所在的平面叫投影面)。条件：平行投影中，物体与投影面平行时；

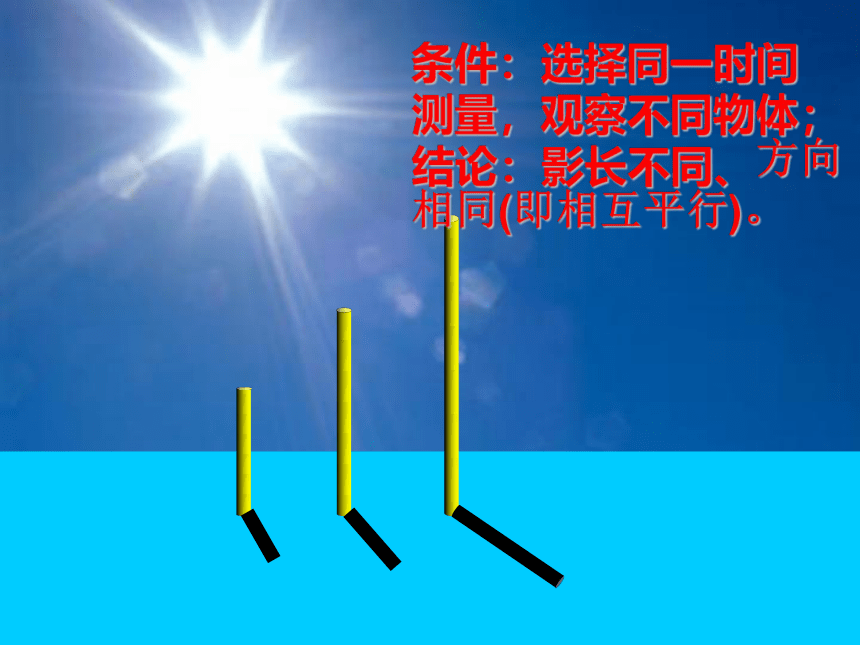

结论：影子的大小与形状和物体全等。条件：选择同一时间　　　　　　　　　　　　　测量，观察不同物体；

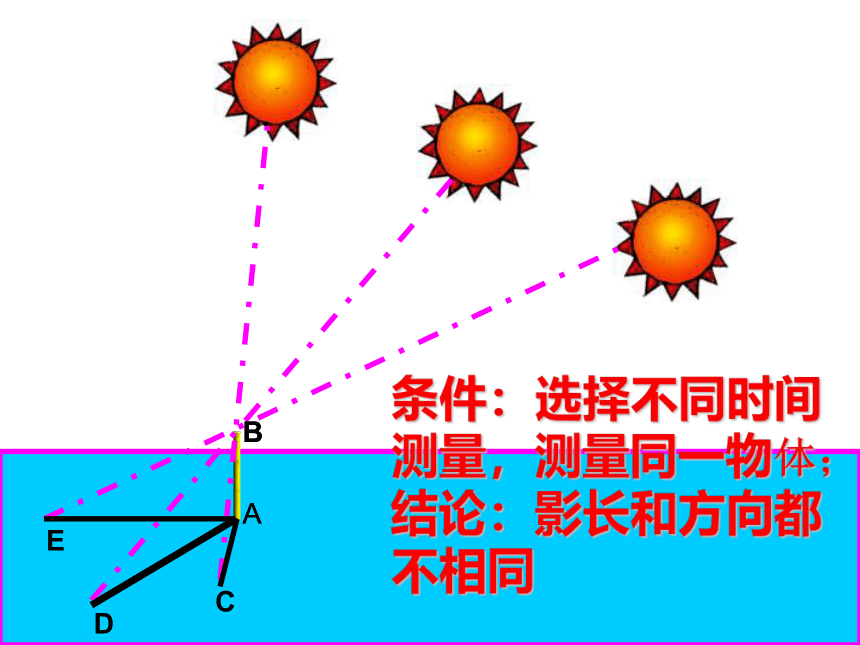

结论：影长不同、方向相同(即相互平行)。　　　　条件：选择不同时间测量，测量同一物体；

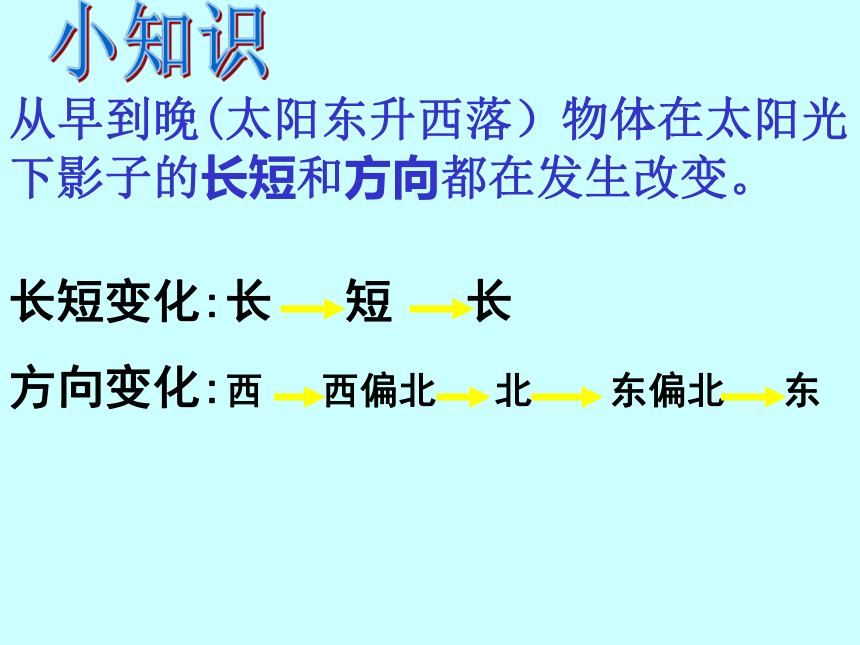

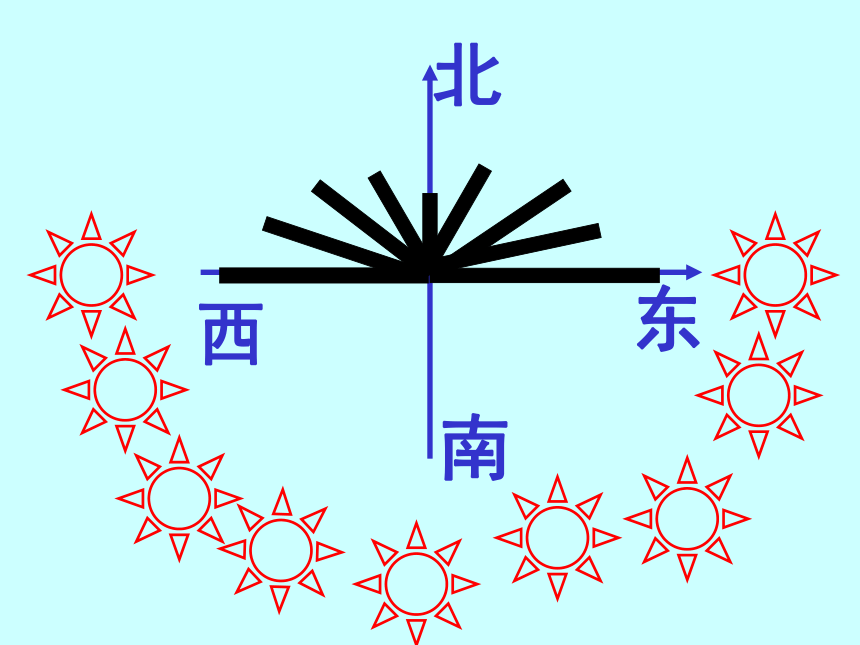

结论：影长和方向都不相同BABA南东北西从早到晚(太阳东升西落）物体在太阳光下影子的长短和方向都在发生改变。小知识长短变化:长 短 长

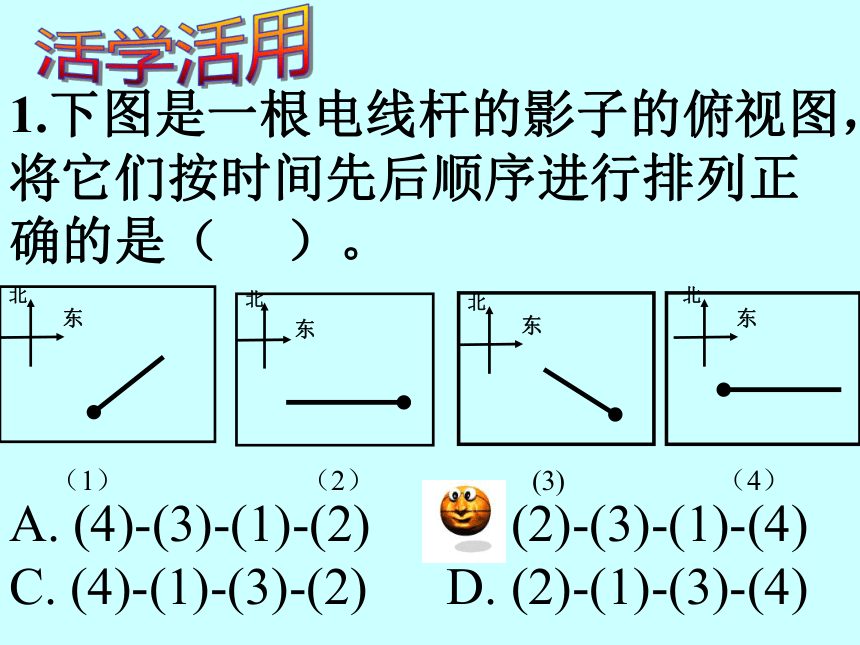

方向变化:西 西偏北 北 东偏北 东 1.下图是一根电线杆的影子的俯视图，将它们按时间先后顺序进行排列正确的是（ ）。

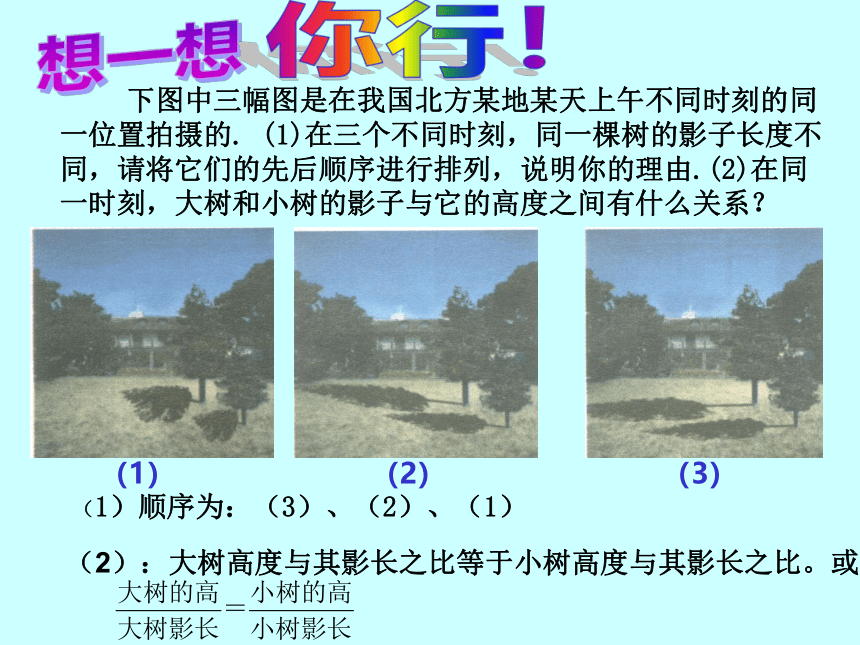

0东北（1）（2）(3)（4）活学活用A. (4)-(3)-(1)-(2) B. (2)-(3)-(1)-(4) C. (4)-(1)-(3)-(2) D. (2)-(1)-(3)-(4) 下图中三幅图是在我国北方某地某天上午不同时刻的同一位置拍摄的. (1)在三个不同时刻，同一棵树的影子长度不同，请将它们的先后顺序进行排列，说明你的理由.(2)在同一时刻，大树和小树的影子与它的高度之间有什么关系？（1）（2）（3）想一想你行！（2）：大树高度与其影长之比等于小树高度与其影长之比。或
（1）顺序为：（3）、（2）、（1）
在同一时刻，大树和小树的高度与它们的影长之间有什么关系?与同伴交流。小知识：同一时刻物高与影长成正比例 你还记得吗？1.一根木杆如图所示，请在图中画出它在太
阳光下的影子。 （用线段表示） 小试牛刀
太阳光线A B∴ 线段AB即为所求作的图形2.某一时刻甲木杆在太阳光下的影子如图所示，你能画出此时乙木杆的影子吗？甲乙ABC作法： (1)作直线BC. (2)过点E作EF//BC与AC所在直线交于点F.
(3)连接DF即为乙木杆的影子。EDF∴线段DF即为所求作图形3.当木杆乙平移到什么位置时其影子刚好不落在墙上？甲乙ABCED甲乙ABCED/F/DE/3.在你所画的图形中有相似三角形吗？为什么？F1.高4米的旗杆在水平地面上的影子长6米，此时测得附近一个建筑物的影子长30米，则此建筑物的高度为_________.
看你的20米提高一下一根旗杆如图所示，请在图中画出它在太阳光下的影子（用线段表示其影子）
?
??
DCAB?
DC21米AB试一试：某同学想测量上述旗杆的高度，他在某一时刻测得1米长的竹竿竖直放置时影长为1.5米。在同时测量旗杆的影长时由于影子不全落在地面上，他测得地面上的影长为21米，留在墙上的影高为2米，请你帮忙计算该旗杆的高度？1米1.5米2米ABCD1.一旗杆顶端A的影子落在坡角为30o的斜坡D处。已知BC=10米，CD=8米， ADC=60o。求旗杆AB的高。课 后 思 考谈谈你的收获，
说说你的疑问！独具慧眼下面图画中哪些属于平行投影现象？ABCD
P125 知识与技能、数学理解 　　　　　　　　　　　
作业
