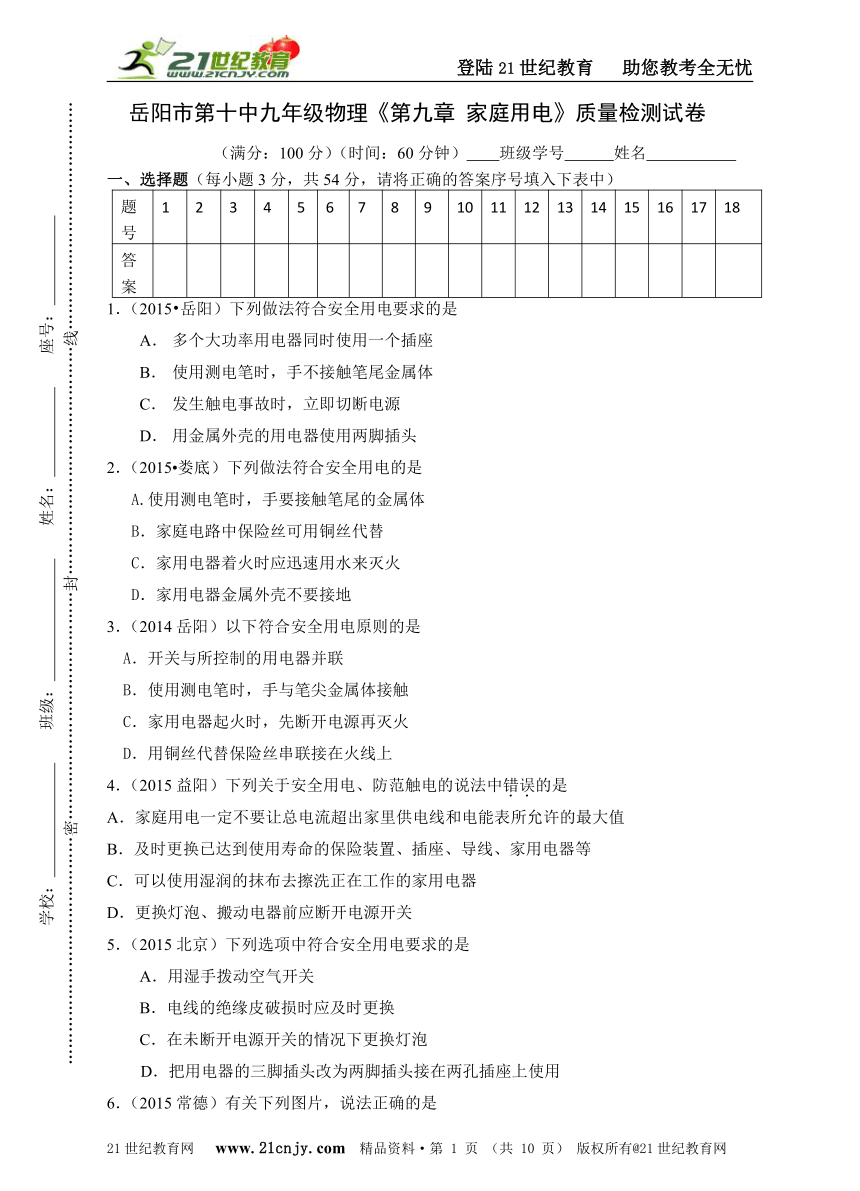

岳阳市第十中九年级物理《第九章 家庭用电》质量检测试卷
（满分：100分）（时间：60分钟） 班级学号 姓名
一、选择题（每小题3分，共54分，请将正确的答案序号填入下表中）
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
答案
1．（2015?岳阳）下列做法符合安全用电要求的是
A． 多个大功率用电器同时使用一个插座
B． 使用测电笔时，手不接触笔尾金属体
C． 发生触电事故时，立即切断电源
D． 用金属外壳的用电器使用两脚插头
2．（2015?娄底）下列做法符合安全用电的是
A.使用测电笔时，手要接触笔尾的金属体
B．家庭电路中保险丝可用铜丝代替
C．家用电器着火时应迅速用水来灭火
D．家用电器金属外壳不要接地
3．（2014岳阳）以下符合安全用电原则的是
A．开关与所控制的用电器并联
B．使用测电笔时，手与笔尖金属体接触
C．家用电器起火时，先断开电源再灭火
D．用铜丝代替保险丝串联接在火线上
4．（2015益阳）下列关于安全用电、防范触电的说法中错误的是
A．家庭用电一定不要让总电流超出家里供电线和电能表所允许的最大值
B．及时更换已达到使用寿命的保险装置、插座、导线、家用电器等
C．可以使用湿润的抹布去擦洗正在工作的家用电器
D．更换灯泡、搬动电器前应断开电源开关
5．（2015北京）下列选项中符合安全用电要求的是
A．用湿手拨动空气开关
B．电线的绝缘皮破损时应及时更换
C．在未断开电源开关的情况下更换灯泡
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用

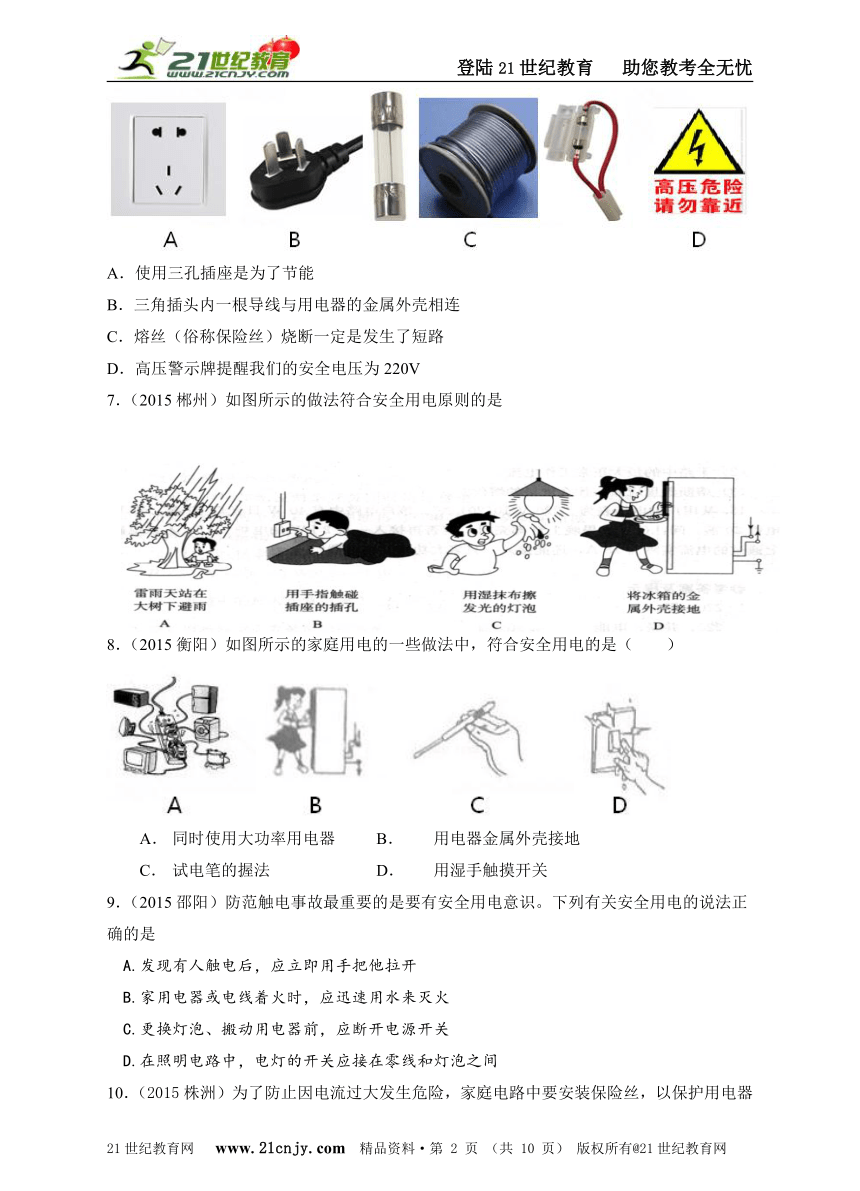

6．（2015常德）有关下列图片，说法正确的是
A．使用三孔插座是为了节能
B．三角插头内一根导线与用电器的金属外壳相连
C．熔丝（俗称保险丝）烧断一定是发生了短路
D．高压警示牌提醒我们的安全电压为220V
7．（2015郴州）如图所示的做法符合安全用电原则的是
8．（2015衡阳）如图所示的家庭用电的一些做法中，符合安全用电的是（ ）
A． 同时使用大功率用电器 B． 用电器金属外壳接地
C． 试电笔的握法 D． 用湿手触摸开关
9．（2015邵阳）防范触电事故最重要的是要有安全用电意识。下列有关安全用电的说法正确的是
A.发现有人触电后，应立即用手把他拉开
B.家用电器或电线着火时，应迅速用水来灭火
C.更换灯泡、搬动用电器前，应断开电源开关
D.在照明电路中，电灯的开关应接在零线和灯泡之间

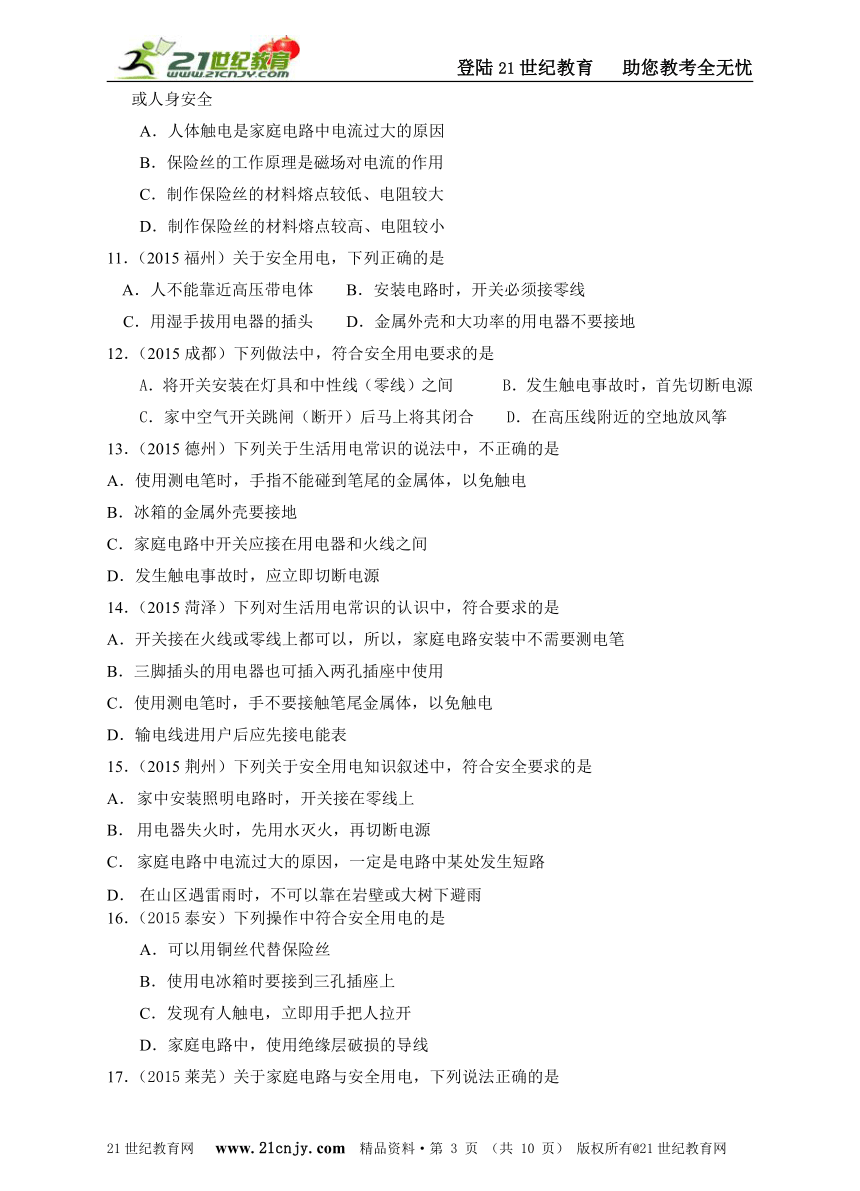

10．（2015株洲）为了防止因电流过大发生危险，家庭电路中要安装保险丝，以保护用电器或人身安全
A．人体触电是家庭电路中电流过大的原因
B．保险丝的工作原理是磁场对电流的作用
C．制作保险丝的材料熔点较低、电阻较大
D．制作保险丝的材料熔点较高、电阻较小
11．（2015福州）关于安全用电，下列正确的是
A．人不能靠近高压带电体 B．安装电路时，开关必须接零线
C．用湿手拔用电器的插头 D．金属外壳和大功率的用电器不要接地
12．（2015成都）下列做法中，符合安全用电要求的是
A．将开关安装在灯具和中性线（零线）之间 B．发生触电事故时，首先切断电源
C．家中空气开关跳闸（断开）后马上将其闭合 D．在高压线附近的空地放风筝
13．（2015德州）下列关于生活用电常识的说法中，不正确的是
A．使用测电笔时，手指不能碰到笔尾的金属体，以免触电
B．冰箱的金属外壳要接地
C．家庭电路中开关应接在用电器和火线之间
D．发生触电事故时，应立即切断电源
14．（2015菏泽）下列对生活用电常识的认识中，符合要求的是
A．开关接在火线或零线上都可以，所以，家庭电路安装中不需要测电笔
B．三脚插头的用电器也可插入两孔插座中使用
C．使用测电笔时，手不要接触笔尾金属体，以免触电
D．输电线进用户后应先接电能表
15．（2015荆州）下列关于安全用电知识叙述中，符合安全要求的是
A． 家中安装照明电路时，开关接在零线上
B． 用电器失火时，先用水灭火，再切断电源
C． 家庭电路中电流过大的原因，一定是电路中某处发生短路
D． 在山区遇雷雨时，不可以靠在岩壁或大树下避雨
16．（2015泰安）下列操作中符合安全用电的是
A．可以用铜丝代替保险丝
B．使用电冰箱时要接到三孔插座上
C．发现有人触电，立即用手把人拉开
D．家庭电路中，使用绝缘层破损的导线

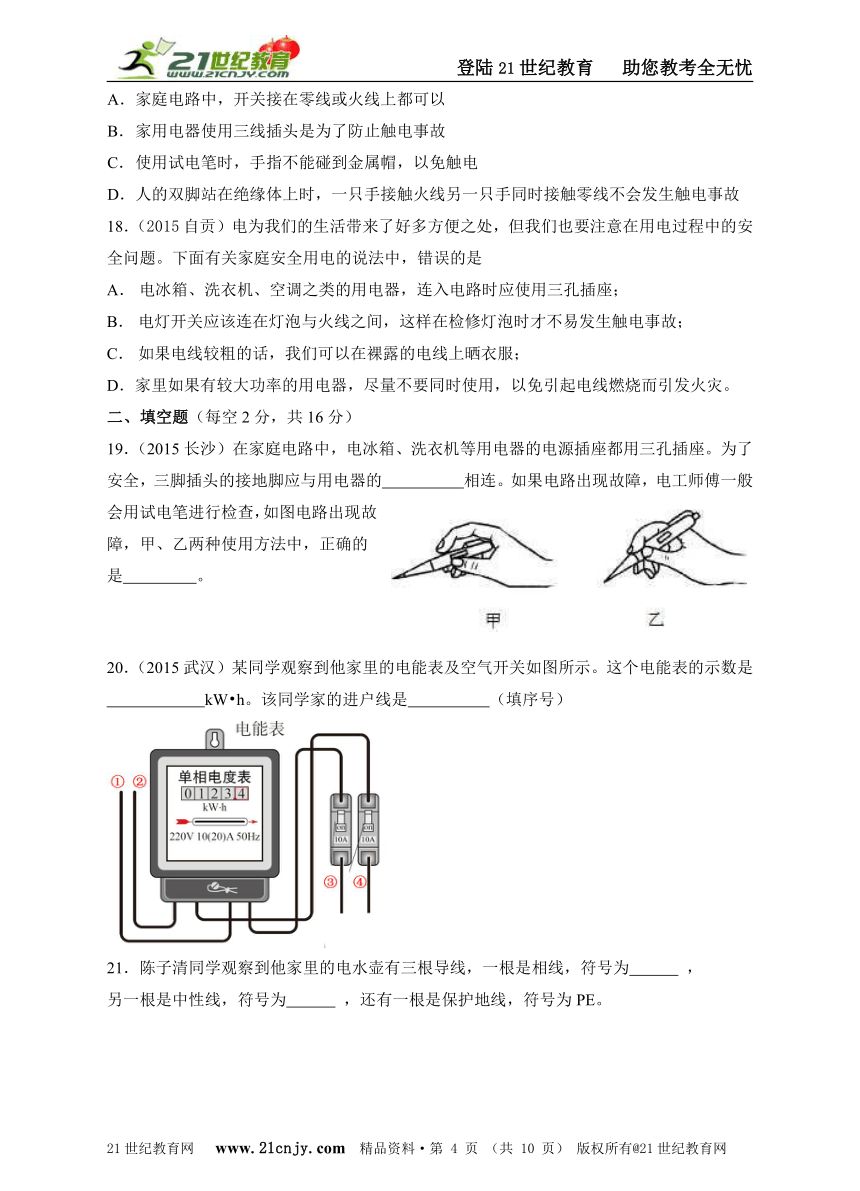

17．（2015莱芜）关于家庭电路与安全用电，下列说法正确的是
A．
家庭电路中，开关接在零线或火线上都可以
B．
家用电器使用三线插头是为了防止触电事故
C．
使用试电笔时，手指不能碰到金属帽，以免触电
D．
人的双脚站在绝缘体上时，一只手接触火线另一只手同时接触零线不会发生触电事故
18．（2015自贡）电为我们的生活带来了好多方便之处，但我们也要注意在用电过程中的安全问题。下面有关家庭安全用电的说法中，错误的是?21世纪教育网版权所有
A．?电冰箱、洗衣机、空调之类的用电器，连入电路时应使用三孔插座；
B．?电灯开关应该连在灯泡与火线之间，这样在检修灯泡时才不易发生触电事故；
C．?如果电线较粗的话，我们可以在裸露的电线上晒衣服；?
D．家里如果有较大功率的用电器，尽量不要同时使用，以免引起电线燃烧而引发火灾。?
二、填空题（每空2分，共16分）
19．（2015长沙）在家庭电路中，电冰箱、洗衣机等用电器的电源插座都用三孔插座。为了安全，三脚插头的接地脚应与用电器的 相连。如果电路出现故障，电工师傅一般会用试电笔进行检查，如图电路出现故障，甲、乙两种使用方法中，正确的是 。【出处：21教育名师】21教育网
20．（2015武汉）某同学观察到他家里的电能表及空气开关如图所示。这个电能表的示数是
kW?h。该同学家的进户线是 （填序号）
21．陈子清同学观察到他家里的电水壶有三根导线，一根是相线，符号为 ，
另一根是中性线，符号为 ，还有一根是保护地线，符号为PE。

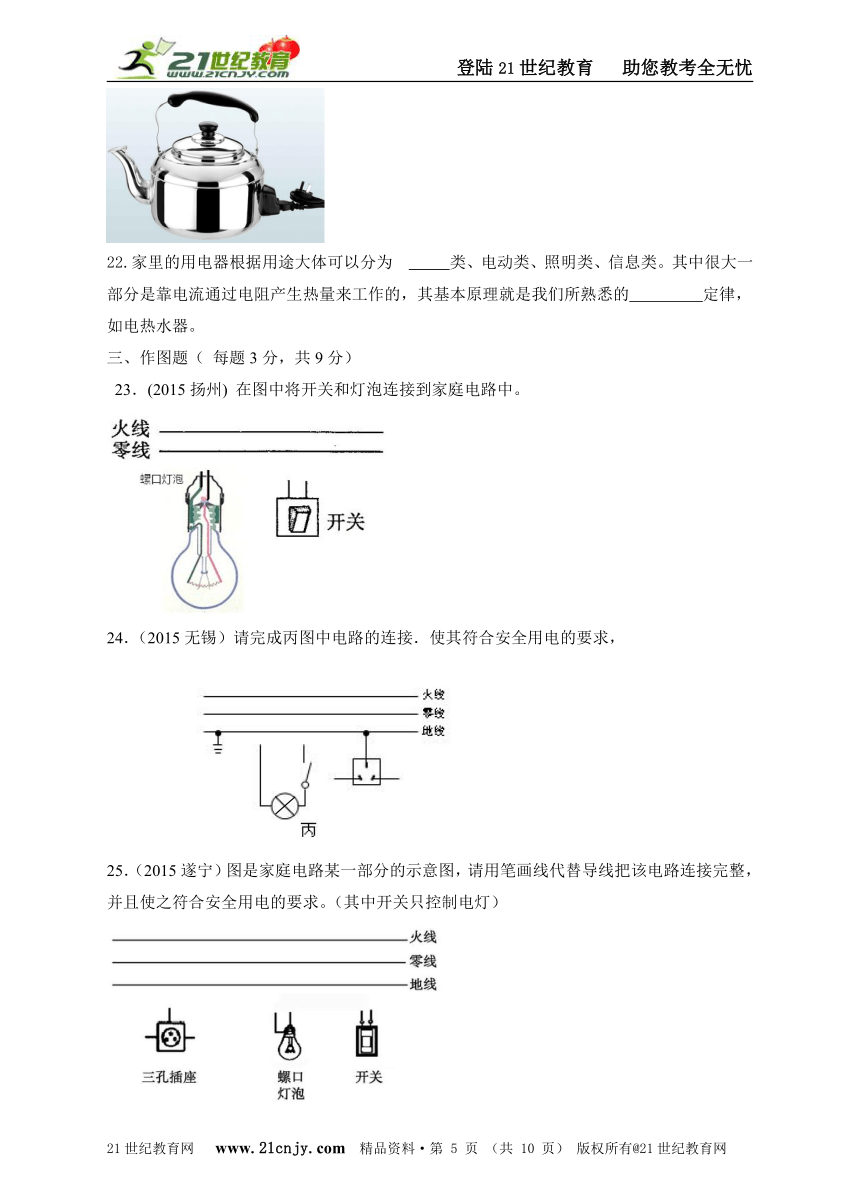

22.家里的用电器根据用途大体可以分为 类、电动类、照明类、信息类。其中很大一部分是靠电流通过电阻产生热量来工作的，其基本原理就是我们所熟悉的 定律，如电热水器。www.21-cn-jy.com
三、作图题（ 每题3分，共9分）
23．(2015扬州) 在图中将开关和灯泡连接到家庭电路中。
24．（2015无锡）请完成丙图中电路的连接．使其符合安全用电的要求，
师】
25．（2015遂宁）图是家庭电路某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用电的要求。（其中开关只控制电灯）2·1·c·n·j·y
四、科学探究 题（每空2分，共12分）
26．曾子豪同学在用如图所示的验电笔检测电路故障时。
（1）用手触及验电笔的后端的金属体，此时验电笔笔端、氖管、电阻、 和大地形成回路。
（2）当被测物体带电时，电流便通过回路，使 起辉。 21*
（3）如果氖管不亮，则表明物体 带电。
27.（1） 触电是电流从人体中通过造成的，电流对人体造成伤害的关键因素有两点：一是电流的 ，二是通电时间的长短。【来源：21·世纪·教育·网】
（2）触电电流的大小取决于加在人体上的接触 和人体电阻。
（3）人体电阻因人而异，并与清洁与否、 程度有关。在考虑触电时，人体电阻场为1500Ω～2000Ω，干燥是取较大值，潮湿时取较小值，浸水时取最小值500Ω。安全电压环境条件有很大的关系。21·世纪*教育网
五、计算题（共9分，解答中要求写出必要的文字说明、公式和步骤，只写出结果的不给分）
28．刘倩家的电能表如图所示，表格中列出了他家主要用电器的相关参数，请根据图表信息解答下列问题。
（1）通过计算，刘倩家的用电器同时工作的？
（2）用电水壶将2kg水从20℃加热到100℃需要800 s，电水壶的效率是多少？
（3）如果将其他用电器都关闭，只让电风扇工作，刘倩发现电能表在5min转了3转，求电风扇的实际电功率。www-2-1-cnjy-com
岳阳市第十中九年级物理《第九章 家庭用电》质量检测
答 卷
满分：100分 时量：60分钟
注意事项：1.答案一律写在答卷上，写上试卷上无效。
2.请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。2-1-c-n-j-y
3.凡是你自己作的图，应先使用铅笔作图，最后用0.5mm的黑色签字笔描清楚，线条要流畅、清晰，不能太细、太淡，否则影响识别效果。 21*cnjy*com
一、选择题（每题2分，共54分，把你认为正确的答案序号填写在表格中）。
题次
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
序号
二、填空题（每空2分，共16分）
19. ， 。21cnjy.com
20. ， 。【来源：21cnj*y.co*m】
21. ， 。【出处：21教育名师】
22. ， 。【版权所有：21教育】
三、作图题（每题3分，共9分）
23.
24.
25.
四、实验探究题（第18题6分，第19题12分，第20题6分，共24分）
26.（1） 。（2） 。
（3） 。
27.（1） 。 （2） 。
（3） 。
五、计算题（共9分，解答中要求写出必要的文字说明、公式和步骤，只写出结果的不给分）
28.解：（1）
（2）
（3）
三、作图题（每题3分，共9分）
23.
24.
25.
四、实验探究题（第18题6分，第19题12分，第20题6分，共24分）
26.（1） 人体 。 （2） 氖管 。
（3） 不 。
27.（1） 大小 。 （2） 电压 。
（3） 干湿 。
五、计算题（共9分，解答中要求写出必要的文字说明、公式和步骤，只写出结果的不给分）
28.解：（1）解：总电功率P=UI=220V×20A=4400W；
实际总电功率P=P1+P2+ P3+…=120W+150W+80W+1950W+2400W=4700W＞4400W，不能同时工作21·cn·jy·com
（2）Q吸=cm?t=4.2×103J/(kg?℃)×2kg×(100℃-20℃)=6.72×105J
电流做功W总=Pt=1000W×800s=8×105J
工作效率。
（3）消耗电能
实际电功率。
