人教版九年级物理全册第二十章电与磁第1节《磁现象 磁场》 课件

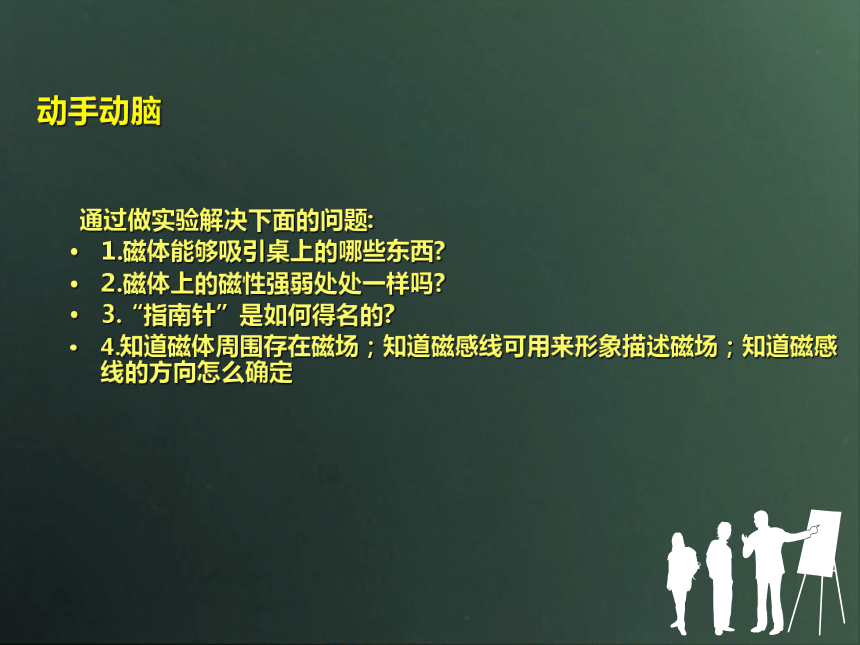

课件53张PPT。磁现象 磁场第二十章《电和磁》动手动脑 通过做实验解决下面的问题:
1.磁体能够吸引桌上的哪些东西?
2.磁体上的磁性强弱处处一样吗?

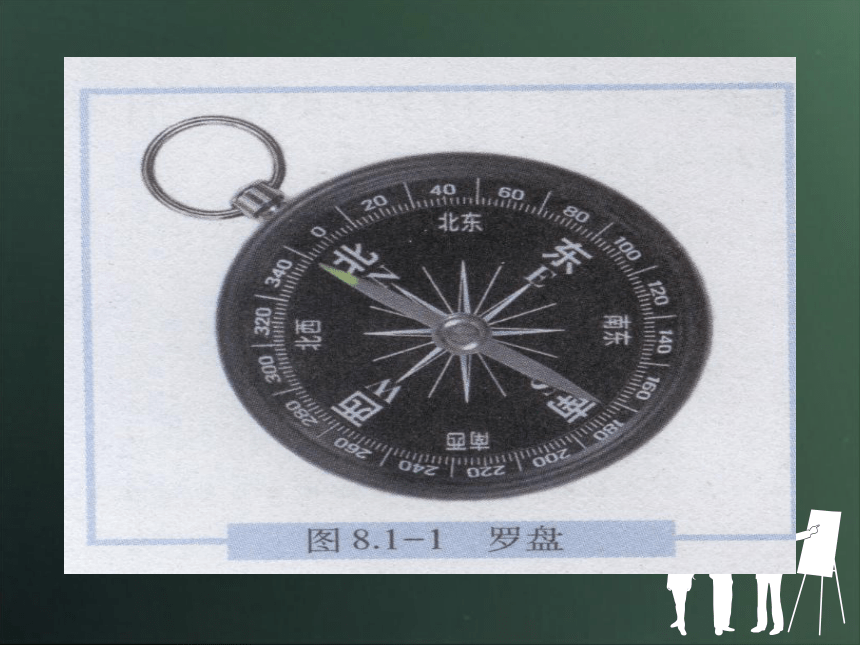

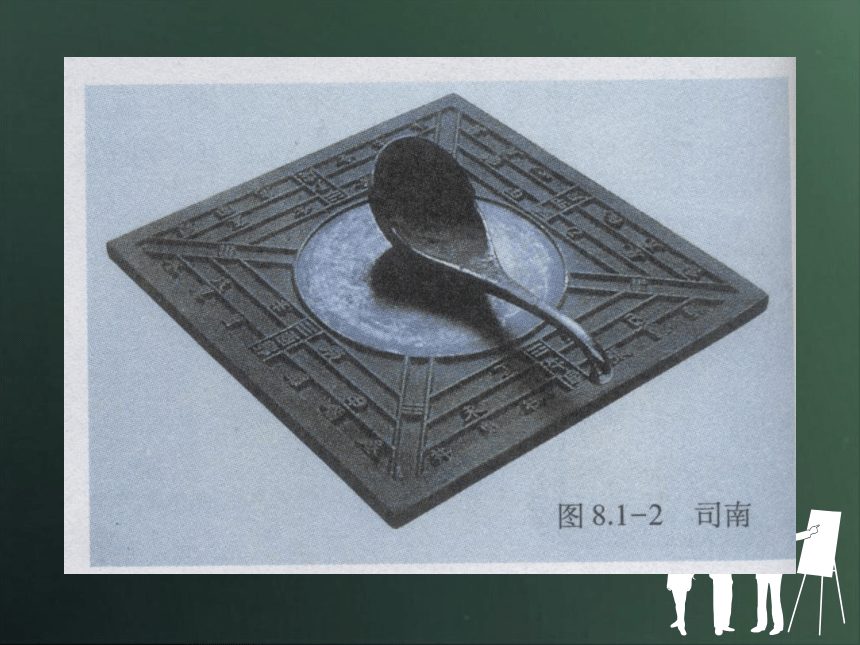

3.“指南针”是如何得名的?

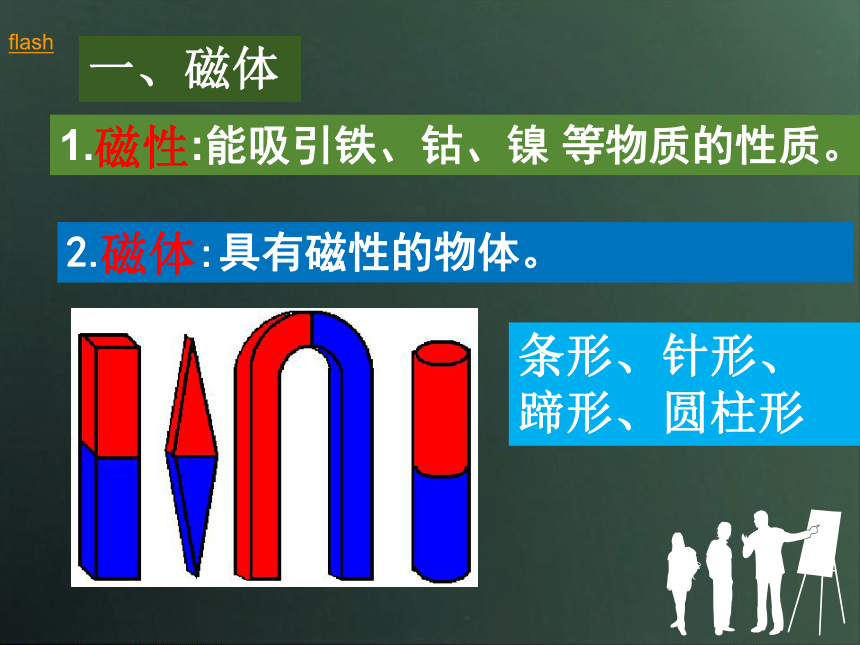

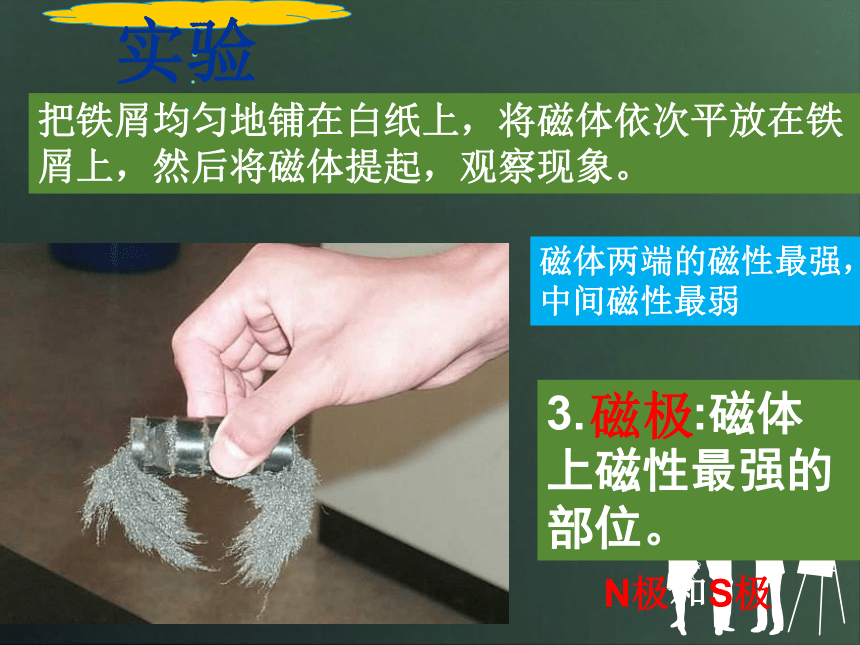

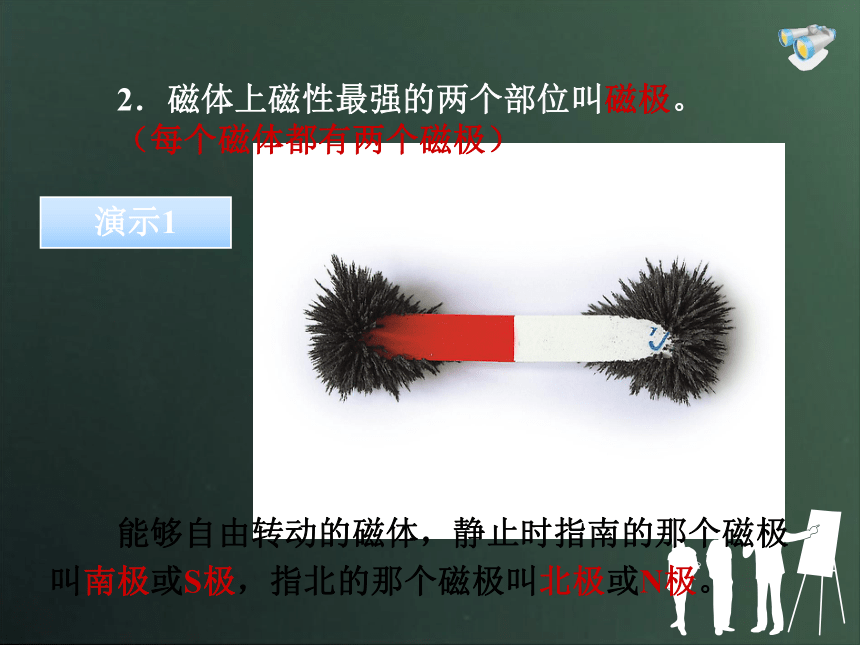

4.知道磁体周围存在磁场；知道磁感线可用来形象描述磁场；知道磁感线的方向怎么确定1. :能吸引铁、钴、镍 等物质的性质。2. :具有磁性的物体。 磁性磁体条形、针形、蹄形、圆柱形一、磁体flash 把铁屑均匀地铺在白纸上，将磁体依次平放在铁屑上，然后将磁体提起，观察现象。实验磁体两端的磁性最强，中间磁性最弱3. :磁体上磁性最强的部位。磁极N极和S极　　2．磁体上磁性最强的两个部位叫磁极。

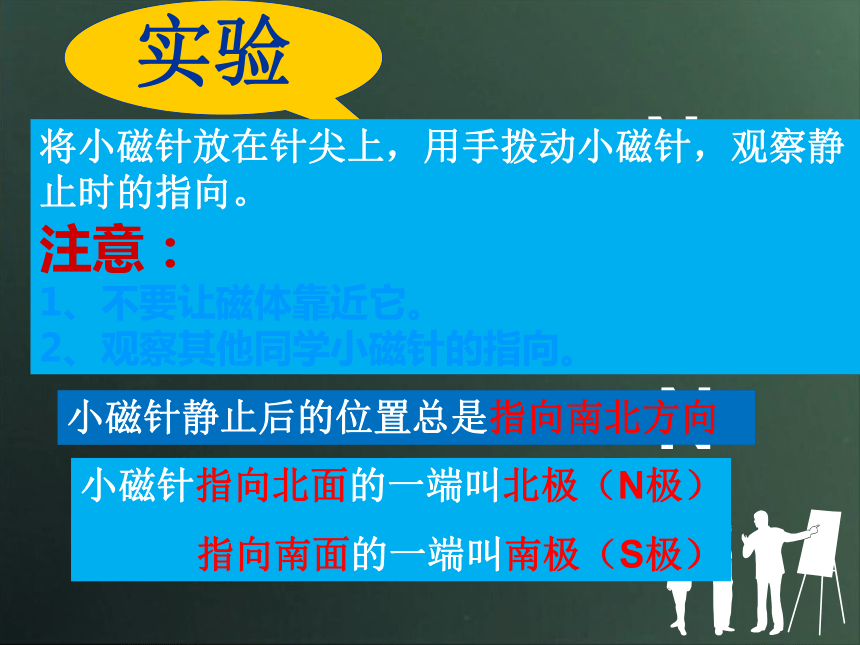

　　（每个磁体都有两个磁极） 　　能够自由转动的磁体，静止时指南的那个磁极叫南极或S极，指北的那个磁极叫北极或N极。演示1 NN将小磁针放在针尖上，用手拨动小磁针，观察静止时的指向。
注意：
1、不要让磁体靠近它。
2、观察其他同学小磁针的指向。实验小磁针静止后的位置总是指向南北方向小磁针指向北面的一端叫北极（N极）

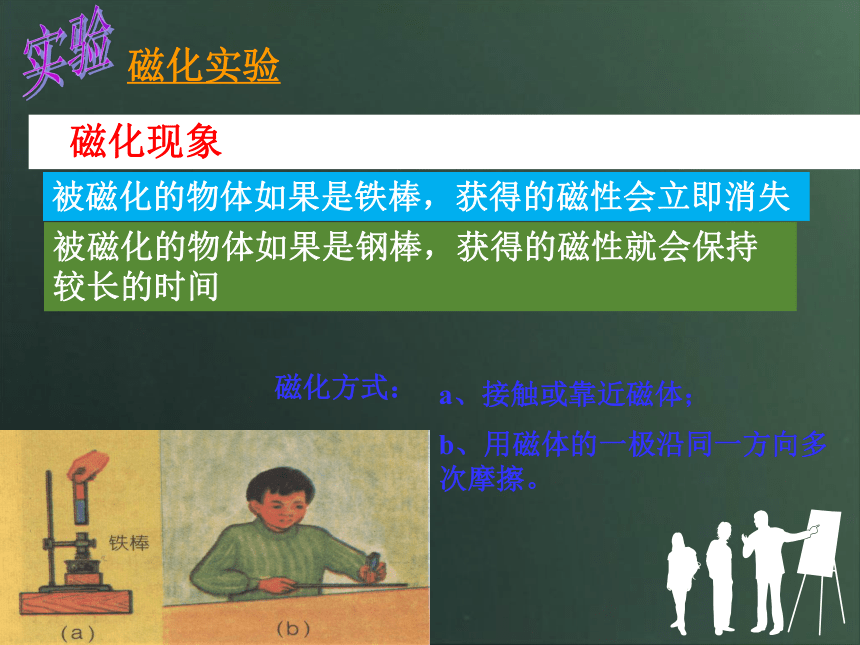

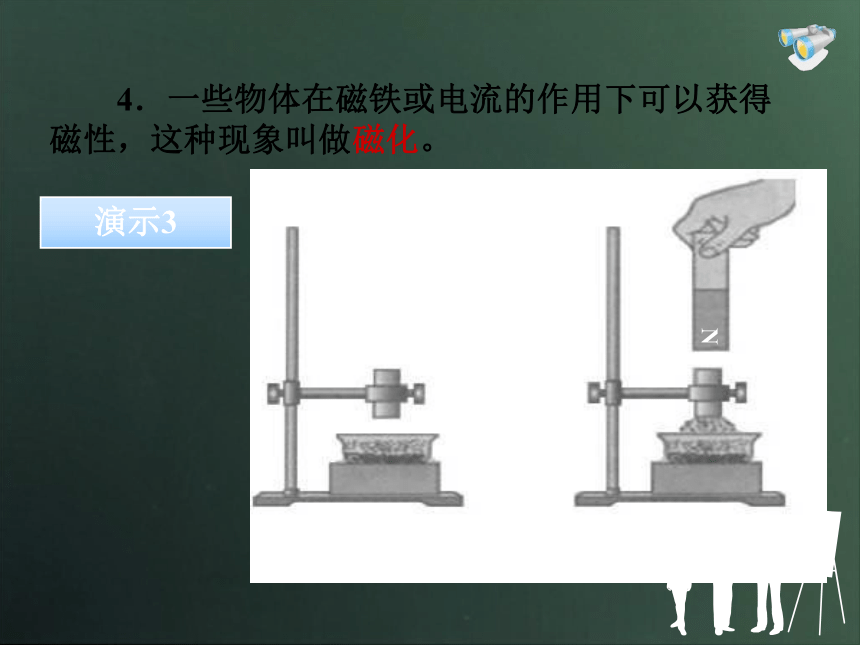

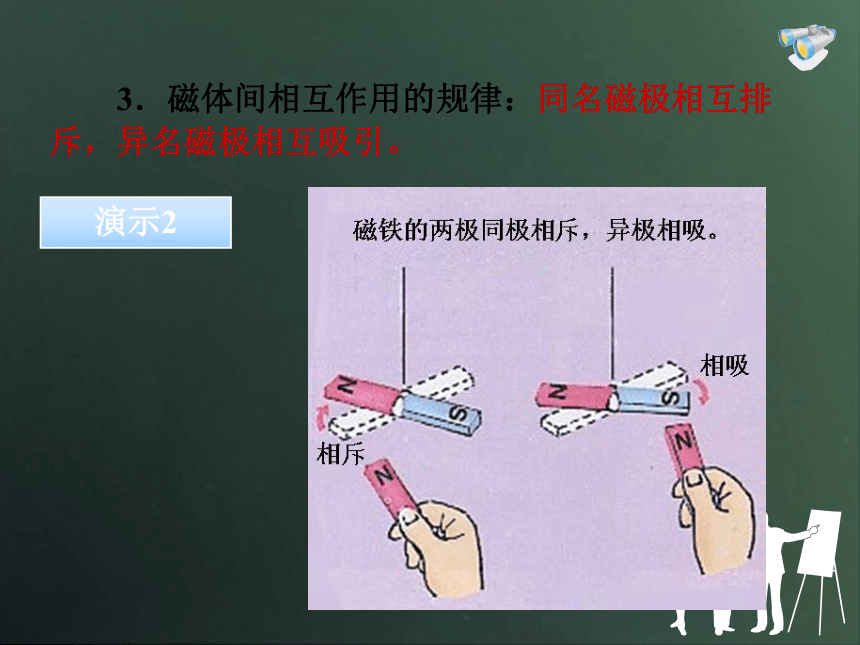

指向南面的一端叫南极（S极）思考如果磁体被分割成两段或几段后，每一段磁体上是否仍然有N极和S极每一段磁体上仍然有N极和S极　　3．磁体间相互作用的规律：同名磁极相互排斥，异名磁极相互吸引。演示2　　4．一些物体在磁铁或电流的作用下可以获得磁性，这种现象叫做磁化。演示35.磁化现象:使原来没有磁性的物体获得磁性的过程。实验磁化实验被磁化的物体如果是铁棒，获得的磁性会立即消失被磁化的物体如果是钢棒，获得的磁性就会保持较长的时间磁化方式：a、接触或靠近磁体；b、用磁体的一极沿同一方向多次摩擦。 应用：磁悬浮列车连接上海国际机场与市区的磁悬浮列车最高速度达
到431千米/小时，全线长17.3千米。
该列车由德国磁悬浮高速列车国际公司承建，并于
2002年12月31日首次通车。 起重机磁现象在现代科技生产生活中的应用地质工作者正在进行磁法勘探磁共振成像的胸部显影片计算机房的磁带和磁盘存储器录音带、录像带把几个不同的磁针放在磁场中的同一点，观察磁针N极所指的方向﹙如图﹚。我们发现：磁场很有“个性”，它把放在这一点所有磁针的N极都“吹”向同一方向。探究？　　将几个小磁针放在条形磁体周围的不同地方。　　（1）磁针所指的方向相同吗？
　　（2）小磁针所受磁力的方向相同吗？
　　（3）这样的现象反映了磁场有什么性质？　　2．物理学中把磁场对小磁针作用力的方向，即小磁针静止时北极所指的方向规定为该点的磁场方向。实验1磁场1.磁场：所有磁体周围存在一种看不见、摸不着但能使磁针偏转的物质，这种物质就是磁场。 2.磁场的特点：
看不见、摸不着；但它是确实存在的.
3 . 磁场的基本性质：对放入其中的磁体有力的作用；4 . 磁场方向规定：小磁针在磁场中某点静止时， N极所指方向规定为该点磁场方向。
自学指导二
磁场分布特点是什么？
什么是磁感线及其特点是什么？
条形磁铁的磁感线特点，U行磁铁的磁感线分布特点自学课本回答以下问题把所有小磁针围绕条形磁体摆放一周（如图），观察小磁针N极指向有什么规律。探究二探究实验：
把铁屑撒在磁体周围，观察铁屑形成的图案。
二、磁感线
在磁体的周围画一些有方向性的曲线,使任一点的曲线方向都跟该点小磁针N极所指的方向一致，这样的曲线叫做磁感线．条形磁铁的磁感线
磁感线分布规律： 从磁体Ｎ极出来，回到S极。条形磁铁的磁感线
磁感线分布规律： 从磁体Ｎ极出来，回到S极。把铁屑撒在蹄形磁体周围，观察铁屑形成的图案。 蹄形磁铁的磁感线
磁感线分布规律： 从磁体N极出来，回到S极。蹄形磁铁磁感线分布磁体周围的磁感线都是从磁体的N极出来，回到S极。条形磁铁磁感线分布
七嘴八舌小组讨论：磁感线特点?
1 .磁感线有方向都是从磁体的N极出来，回到S极。
2.磁感线实际并不存在，但磁场是客 观存在的。
3.磁感线布满磁体周围的整个空间4 .磁感线方向就是磁场方向，也是磁场中的小磁针的北极所指的方向.磁感线特点：⑤磁力方向小磁针N极所受磁力方向与该点磁场方向 ；小磁针S极所受磁力方向与该点磁场方向 ；相同
相反
判断：磁场的方向就是
小磁针的受力方向。磁感线的特点：
磁感线不相交，带箭头，（有方向），两极密，对称。在磁体外部，磁感线总是从N极出来，回到S极，但并没有终止，闭合曲线；“三向同一”。判断：磁感线都是从N极出发到S极终止。
NSS
红色一端为小磁针的N极
红色一端为小磁针的N极
红色一端为小磁针的N极
大显身手快速做出练习题S1、画出异名磁极之间的磁感线方向：NN2、画出同名磁极之间的磁感线：磁针受力转动是磁场作用的结果，那么磁针在世界各地都能够指南北又是谁的磁场在施加作用呢？
2.地磁场的形状跟什么磁体相似？
3.指南针的指向是正南正北吗？思考？？？三、地磁场地球本身就是一个巨大的磁体，其周围存在着地磁场，地球周围存在的磁场叫做地磁场
研究表明地磁场的形状与条形磁体的磁场很相似。你能说出地球的南磁极在哪里吗？地磁场示意图
指南针的指向是正南正北吗？你知道吗
地磁N极在
地理的南极附近；
地磁S极在
地理的北极附近.地理两极与地磁两极相反；且并不完全重合
地磁场特点这一现象现代科学界叫做“磁偏角”现象
这一现象最早由我国宋代学者沈括发现.鸽子利用地磁导航 绿海龟
利用地磁导航海鱼鳗鲡利用地磁导航地磁导航失灵
小
结1、磁场2 、磁感线3 、地磁场
1.物体能够吸引含铁质物体的性质，叫做_______
具有这一性质的物体叫做______
2.一根磁铁上磁性最强的部分是_______,这个部分叫_________，分别叫____极和____极
3.用一根细线系在一根条形磁铁的中间，悬挂在空气静止，可发现条形磁铁总是指向_________方向，条形磁铁的N极指______，S极指_______
练习
４、用条形磁铁的N极去靠近某物体的A端，发现
　能把A端吸引过来，则物体的A端（ ）
　A一定的S极 　　　 B可能是N极
　C可能是S极　　　　D一定是N极
５、某物体的一端靠近静止的一根小磁针，当靠近
小磁针的N极和S极时都能吸引，则这物体的这端（ ）
A可能是无磁性的 B可能是N极
C可能是S极 D一定有磁性
练习6、几位同学课后讨论对磁感线的理解，
他们分别有以下几种看法,正确的是(　)
A.将小铁屑放到磁体周围可以看到它们
有规律的排列，说明磁感线是存在的.
B.磁感线是我们为了形象的描述磁场画
出来的，不是客观存在的.
C.磁感线的方向与小磁针在磁场中静止
时南极的指向一致.
D.磁感线是带箭头的曲线，不可能是直
线.B7、在左图中请标出磁铁的磁感线方向和极性．在右图中，请标出磁体和磁针的极性
S N N SS N DIY用一枚缝衣针制作一个指南针：
