13.5 家庭电路
我们做电学实验时，通常用干电池或学生电源等来提供电能，而家庭照明和家用电器所用的电能是从发电厂通过输电线输送来的。我国家庭电路的电压是220 V。
新课导入
1．初步认识家庭电路，了解家庭电路的组成元件及作用。
2．知道火线和零线的区别。
3．知道熔丝的特点与作用。
学习目标
家庭电路是最常见、最基本的实用电路。

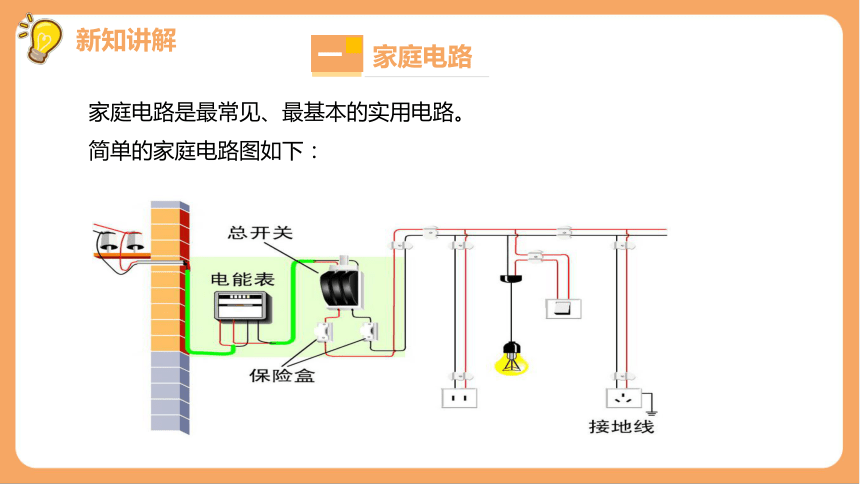

简单的家庭电路图如下：
新知讲解
家庭电路
一
由上图可知家庭电路由进户线、电能表、总开关、保护设备、用电器、导线等组成。
1.进户线：由户外低压输电线上引来。一根叫火线 ，另一根叫零线。
火线和零线之间有220V电压，构成家庭电路的电源。
火线
零线
大地
正常情况下零线与大地相连，不带电。
220V
220V
0V
2.电能表
　　（1）作用：
　　（2）安装：
　　测量用电器消耗电能的多少。
　　安装在干路上，在总开关之前。
　　123.4 kw·h
　　（3）读数：
电源线
静触头一定要在上边，切不可倒装。
静触头
动触头
3.总开关(闸刀开关)
安装在电能表后，用于控制整个家庭电路，内部装有熔丝(俗称保险丝)，确保用电安全。
现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
空气开关
在电能表、总开关、保险装置之后，可以连接用电器。电路中还可以安装插座，许多家用电器可以接在插座上。
电灯和插座都并联在由火线和零线组成的电源上。
4.用电器、插座的连接
每一只电灯一般只由一个开关控制，开关串接在火线与电灯中间。
两孔插座
三孔插座
火线
零线
接地
左零右火
左零右火上接地
插座的连接
由于很多用电器都是并联在家庭电路中的，如果很多用电器同时使用，它们的总功率会相当可观，电路中的总电流也会超过安全值。容易引起线路故障，甚至发生火灾。
为了防止电路中电流过大，发生危险，电路中常常要安装熔丝，以保护用电器或人身安全。
熔丝的作用
二
熔丝是如何“保险”的呢？
（1）作用：
（2）材料：
（3）注意：选用合适规格的保险丝，
不能用铜丝或者铁丝代替。
电路中电流过大时，保险丝熔断，
自动切断电路，起到保护作用。
由电阻率较大、熔点较低的铅
锑合金制成。
插入式保险盒
保险丝
选用要求：熔丝的额定电流等于或稍大于电路最大正常工作电流。
当通过它的电流小于或等于额定电流时，熔丝才能正常通电；
如果电流超过它的额定电流达到它的熔断电流，它就迅速熔断。
直径/mm 额定电路/A 熔断电流/A
0.28 1.0 2.0
0.40 1.5 3.0
0.52 2.0 4.0
直径/mm 额定电路/A 熔断电流/A
0.71 3.0 6.0
0.98 5.0 10
1.51 10 20
常见熔丝的规格
现在家庭电路中用空气开关和漏电保护器来代替闸刀开关和熔丝。
漏电保护器的作用：电流过大时，能自动切断电路，从而起到电路过载和短路的保护作用；同时也可以手动切断电路，起到一般开关的作用。
空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
漏电保护器的作用：
如果人站在地上不小心接触了火线，电流经
过人体流入大地，这时，“漏电保护器”会
迅速切断电路，对人身起到保护作用。
空气开关的作用：
当电路中的电流超过规定大小时，空气开关会自动断开，切断电路，从而保护电路。
想一想
1．如图是某家庭电路的一部分，下列说法正确的是（　　）
A．电冰箱接入三孔插座后电灯与电冰箱是串联
B．断开开关S时，站在地上的人接触A 点或B点都不会触电
C．若在图中甲乙两处分别装电灯或开关，则开关装在甲处或乙处都可以
D．若闭合开关S时，电灯不亮，保险丝未烧断，则可能是电灯断路
D
当堂检测
2.请用笔画线表示导线，将它们连入电路。
课堂小结
家庭电路
进户线、电能表、总开关、保护设备、用电器和导线等
安装
开关接在火线上
插座和各用电器并联
熔丝
组成
由电阻率较大、熔点较低的铅锑合金制成
对电路起到保护作用
