(共25张PPT)
第十三章 电功和电功率
13.6 安全用电

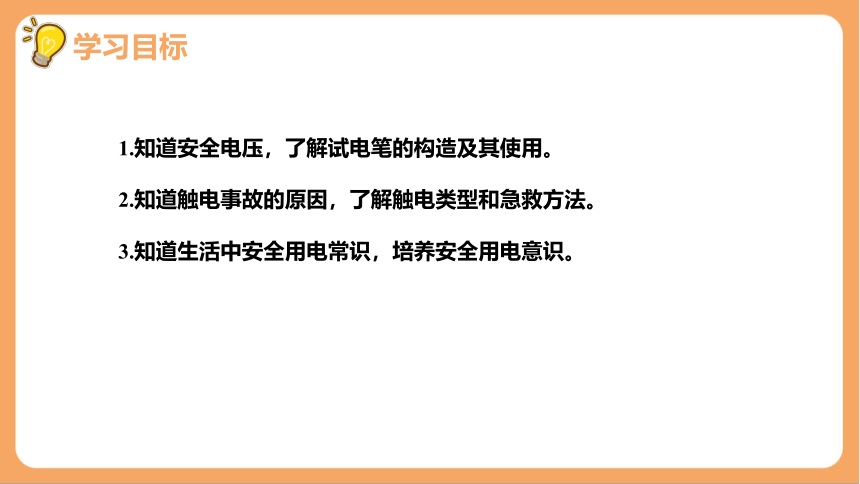

1.知道安全电压,了解试电笔的构造及其使用。
2.知道触电事故的原因,了解触电类型和急救方法。
3.知道生活中安全用电常识,培养安全用电意识。
学习目标
电给我们的生活带来了方便,也带来了安全隐患。
新课引入

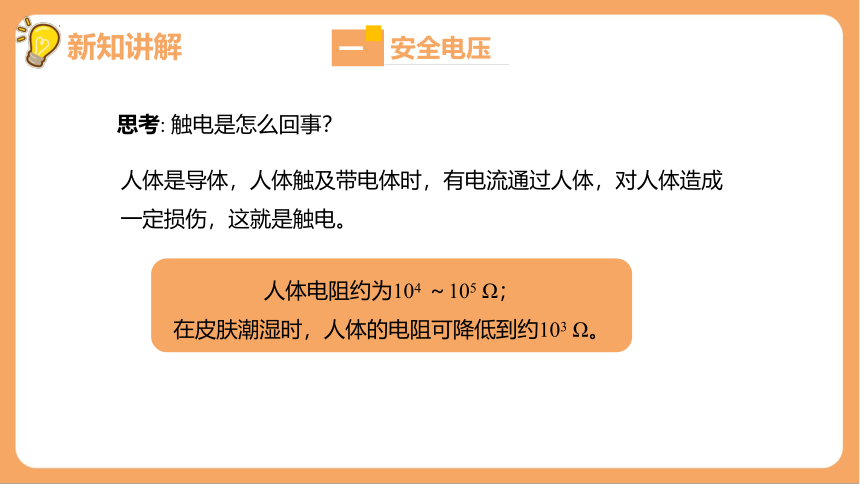

人体是导体,人体触及带电体时,有电流通过人体,对人体造成一定损伤,这就是触电。
思考: 触电是怎么回事?
人体电阻约为104 ~105 Ω;
在皮肤潮湿时,人体的电阻可降低到约103 Ω。
新知讲解
安全电压

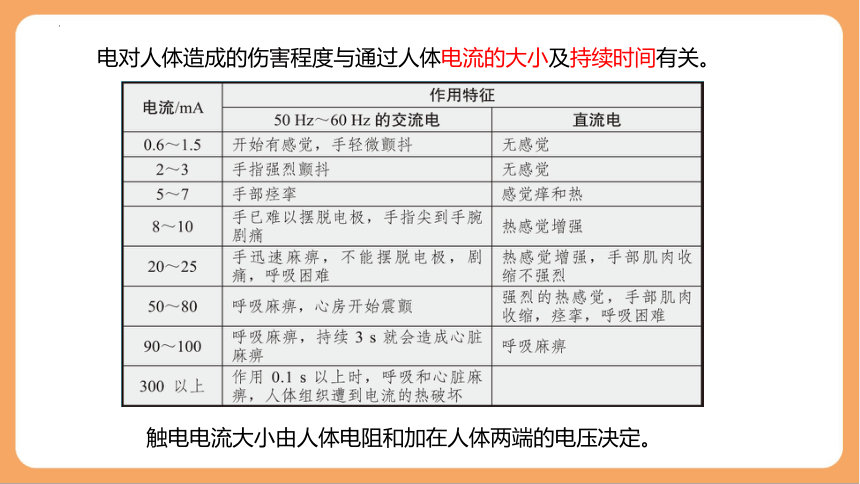

电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
触电电流大小由人体电阻和加在人体两端的电压决定。

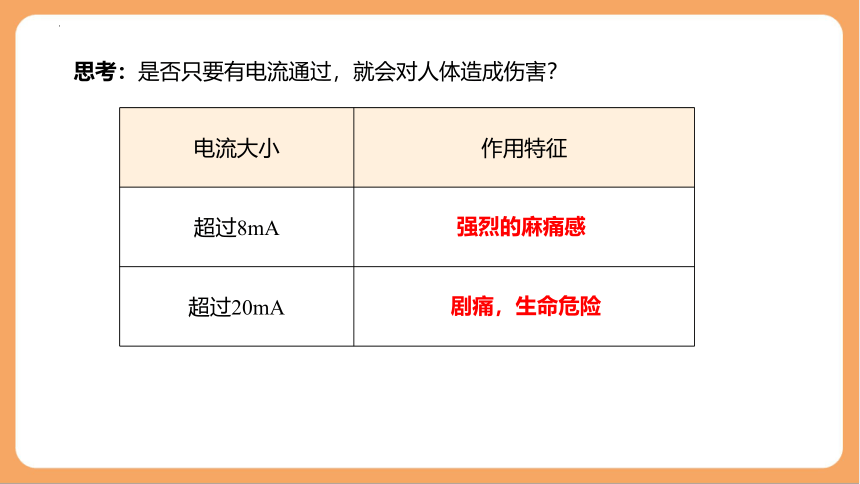

思考:是否只要有电流通过,就会对人体造成伤害?
电流大小 作用特征
超过8mA
超过20mA
强烈的麻痛感
剧痛,生命危险

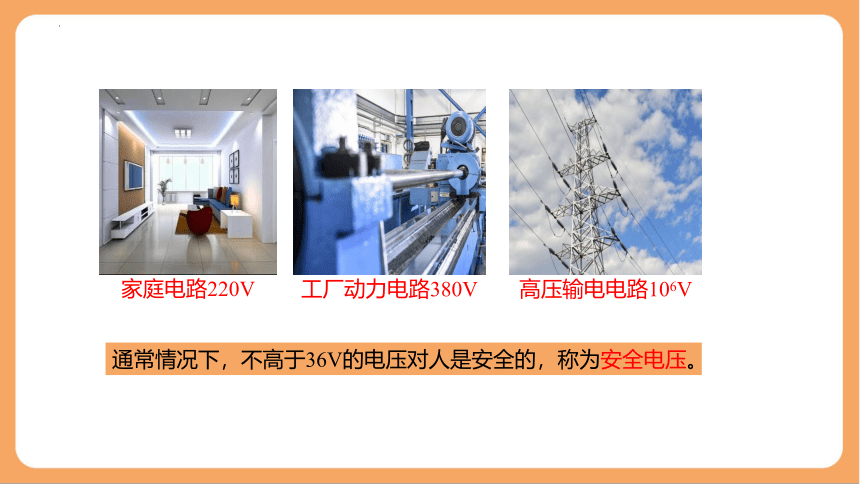

家庭电路220V
工厂动力电路380V
高压输电电路106V
通常情况下,不高于36V的电压对人是安全的,称为安全电压。

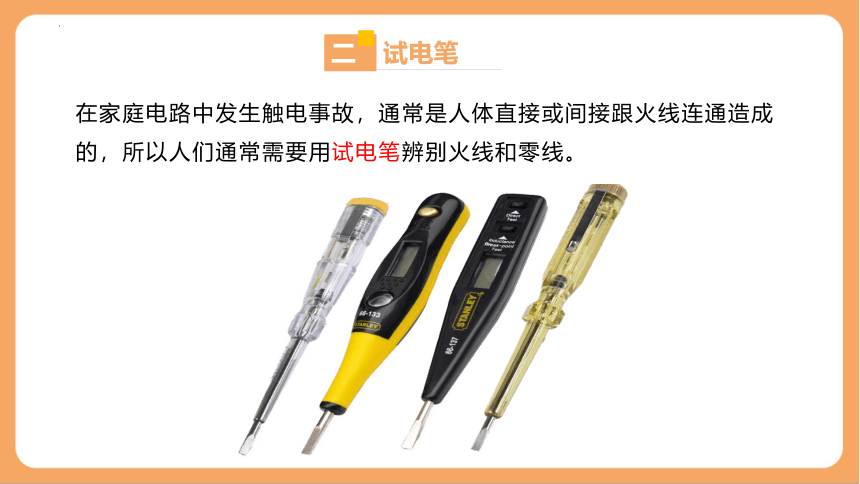

在家庭电路中发生触电事故,通常是人体直接或间接跟火线连通造成的,所以人们通常需要用试电笔辨别火线和零线。

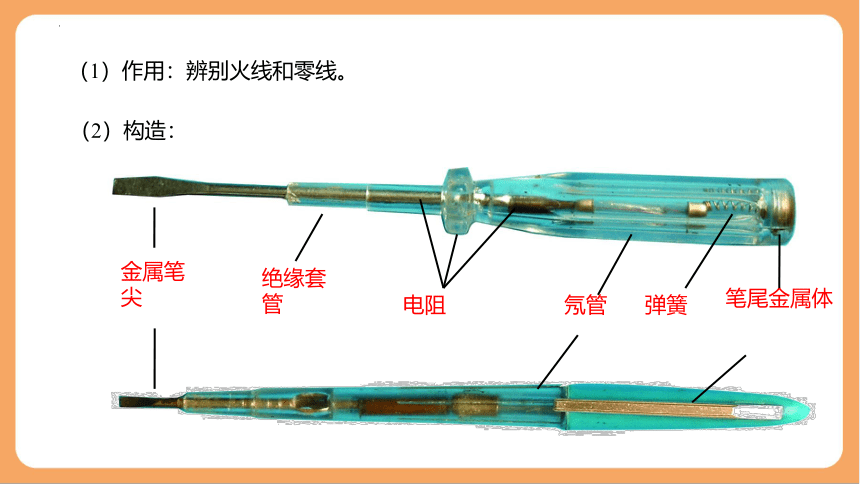

试电笔

金属笔尖
绝缘套管
电阻
氖管
笔尾金属体
弹簧
(1)作用:辨别火线和零线。
(2)构造:
试电笔的正确使用!
手指要按住金属笔尾,用笔尖接触被测的导线。
用指尖抵住上端的金属帽。
错误的使用方法
在正确使用试电笔的情况下,若试电笔的金属笔尖接触火线,则氖管发光;若金属笔尖接触零线,则氖管不发光。
常见触电事故
1.低压触电
双线触电
单线触电
安全用电常识

电弧触电
2.高压触电
高压带电体会在周围形成强大的电场,当人靠得很近时,容易产生电弧触电。
跨步电压触电
高压输电线掉在地上,当人经过该区域时,两脚之间存在相当高的电压,称做“跨步电压”。这时电流从一条腿流入,另一条腿流出,称跨步电压触电。
2.高压触电
思考一下
为什么高压线要架在高空?
高压电很危险。高压输电线路的电压高达几万伏甚至几十万伏,即使不直接接触,也能使人致死。
为什么小鸟站在高压输电线上不会触电?
思考一下
小鸟只站在一根电线上,两爪间的距离较小,因此电压很小,所以不会触电。
要保证用电安全,首先要避免直接接触火线,因此用电器的安装要符合安全要求。
零线
火线
开关接在火线
螺口灯泡的螺旋接在零线上
三孔插座应接地
家庭触电有哪些原因?怎样防止触电?
不弄湿用电器
家庭触电有哪些原因?怎样防止触电?
不损坏绝缘层
不弄湿用电器
不接触低压带电体
不靠近高压带电体
不损坏绝缘层
安全用电“四不”原则
家庭一旦发生触电事故,你会首先怎么做?
切断电路
——应立即断开开关
使触电者与电源脱离
——用绝缘体将电线挑开
1.如图所示是小明家的部分电路,他将开关S闭合后,发现L不发光,检测后发现是e点左侧零线断路的缘故。则S闭合后,用测电笔分别测试图中的a、b、c、d、e五点时,氖管发光的点有(  )
A.2个 B.3个 C.4个 D.5个
D
当堂检测
2.如图所示的做法中,符合安全原则的是(  )
A.雷雨天站在大树下避雨 B.用手指触碰插座的
C.用温毛巾擦发光的灯泡 D.将冰箱的金属外壳接地
D
3.电给我们的生活带来了极大的便利,但不正确用电也会带来很大的危害,甚至会危及生命。家庭电路中,总开关上装有漏电保护器,若出现如图所示的两种情况则下列说法错误的是(  )
A.甲图中,人站在大地上,如果两只手同时触摸到了火线,人也会触电
B.乙图中,人站在绝缘的板凳上,如果两只手同时触摸火线,人不会触电
C.发生图甲所示的触电事故时,
漏电保护器会迅速切断电流,对人
身起到保护作用
D.发生图乙所示的触电事故时,
漏电保护器会迅速切断电流,对人身起到保护作用
D
安全用电
触电类型
安全用电原则
不接触低压带电体,不靠近高压带电体,不弄湿用电器,不损坏绝缘层
低压触电:单线触电、双线触电
高压触电:高压电弧触电、跨步电压触电
安全电压
不高于36V的电压一般对人体是安全的
试电笔的构造及使用方法
课堂小结
