人教版八年级物理上5.3凸透镜成像规律课件

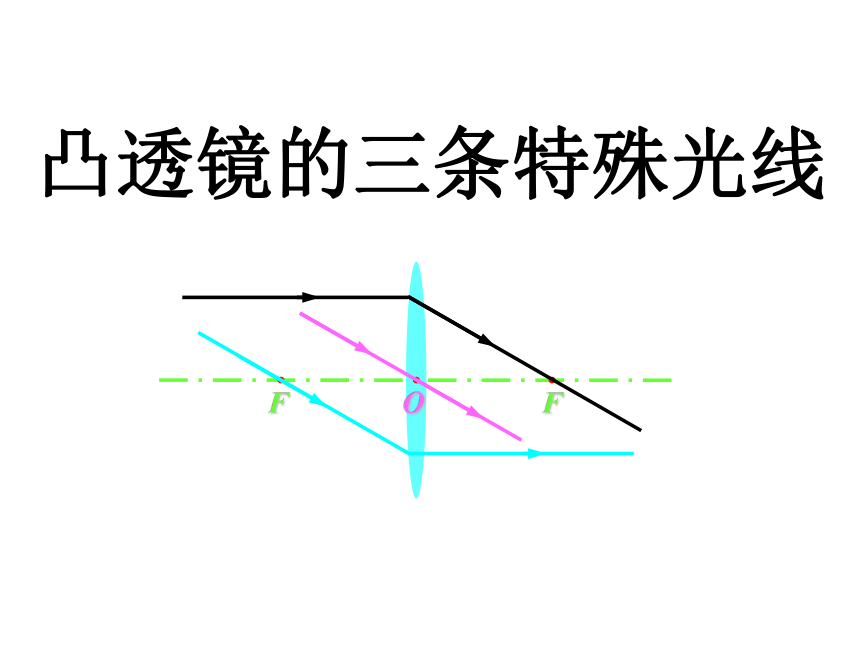

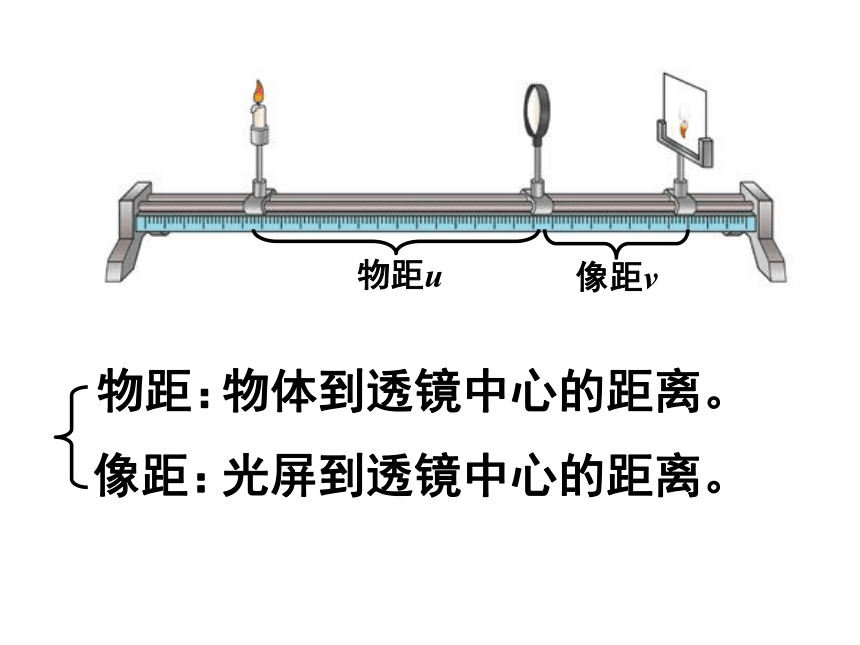

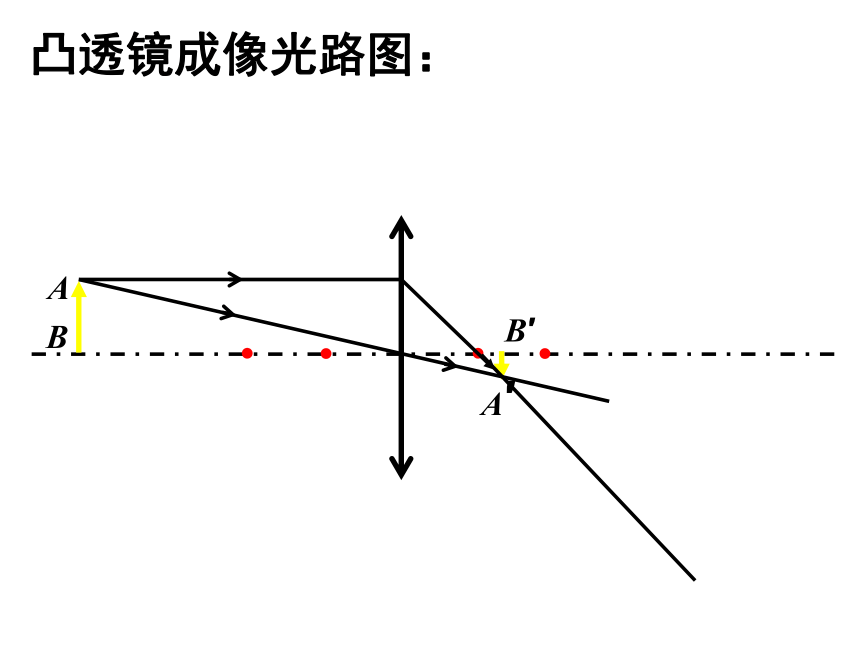

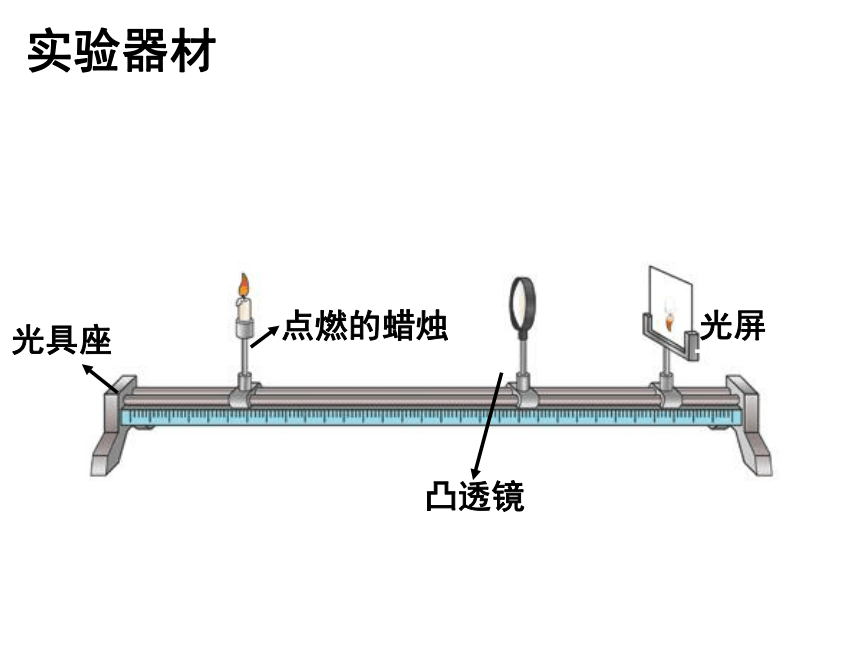

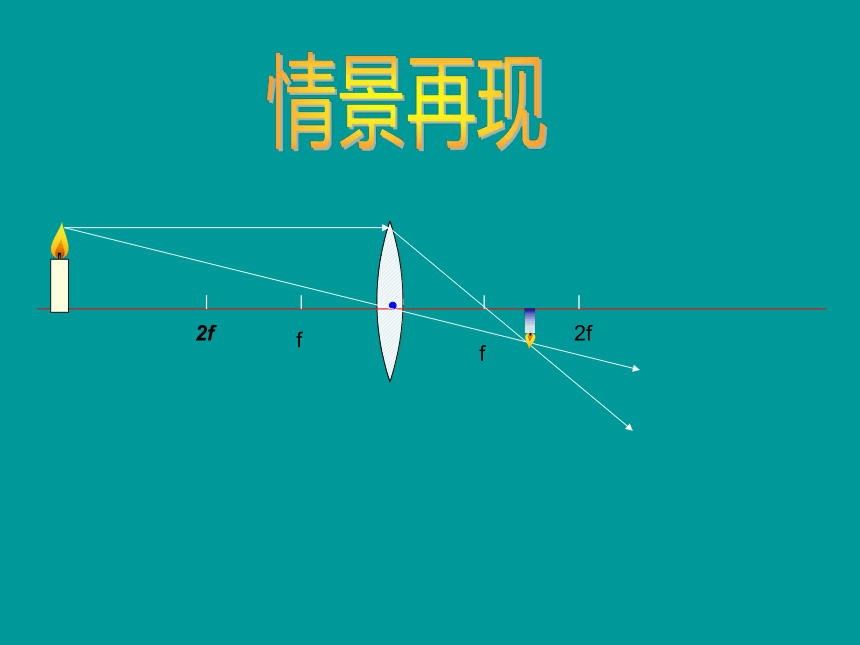

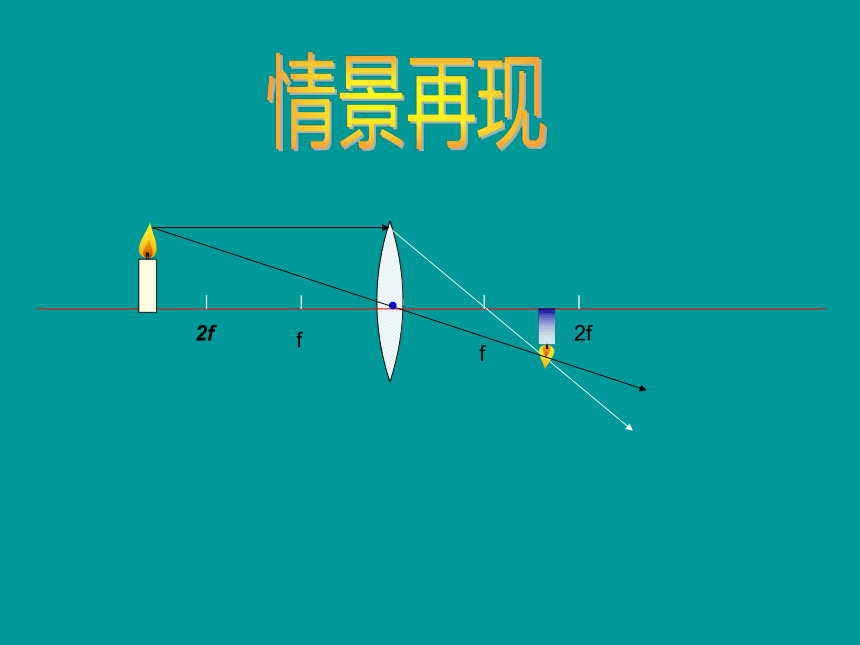

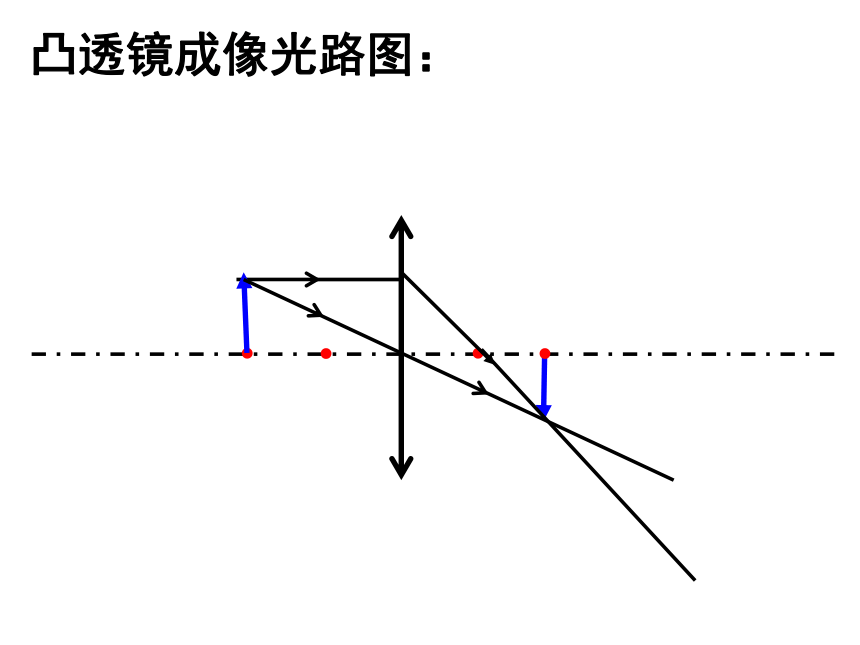

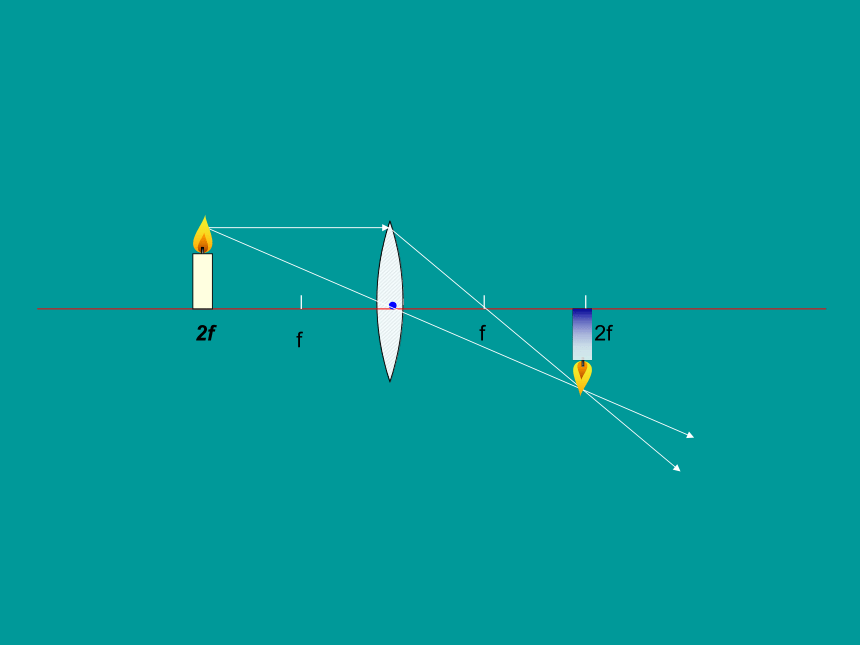

课件40张PPT。5.3 探究凸透镜成像规律凸透镜的三条特殊光线光屏实验器材物距u像距v物体到透镜中心的距离。像距：光屏到透镜中心的距离。物距：若一同学做实验时，发现烛焰成的像在光屏上的位置偏高，想要使烛焰成像在光屏的中心应如何调节？（1）光屏向上调节（2）凸透镜向下调节（3）蜡烛向上调节情景再现2fff2f情景再现2fff2f凸透镜成像规律：f 2f凸透镜成像光路图：2fff2f凸透镜成像规律：实像倒立等大v=2fu = 2f凸透镜成像光路图：凸透镜成像规律：放大实像v>2ff < u < 2f倒立凸透镜成像光路图：凸透镜成像规律： 不 成 像u = f凸透镜成像光路图：凸透镜成像规律：v>u放大正立虚像观察虚像的方法：从光屏一侧向凸透镜里看。u < f凸透镜成像光路图：凸透镜成像规律fu缩小放大倒立放大正立虚像实像实像实像倒立等大v=2f 不 成 像v>2fu > 2fu = 2ff < u < 2fu = fu < f倒立小结：凸透镜成像规律：fu缩小放大倒立放大正立虚像实像实像实像倒立等大v=2f 不 成 像照相机投影仪放大镜观察虚像的方法：从光屏那一侧向凸透镜里看。测焦距测焦距v>2fu > 2fu = 2ff < u < 2fu = fu < f倒立实像异，物近像远像越大；虚像同，物近像近像越小。越靠近一倍焦点，像越大；一倍焦距分正倒、虚实；二倍焦距分大小。越靠近二倍焦点，物像距离就越小，就越接近4倍焦距。小结：例1.在做“探究凸透镜成像规律”的实验中：（1）将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，光屏上呈现出一个最小、最亮的光斑，则此凸透镜的焦距约是 cm.10上（2）小莉同学做实验时，发现烛焰在光屏上的像偏高，如图所示。若要使烛焰成像在光屏中心，只调节光屏，应将光屏向 填“上”或“下”）调节。放大镜光屏一侧放大(4)保持蜡烛的位置不动，把凸透镜从距蜡烛一倍焦距处向蜡烛移动2cm，可以从 (填“光屏一侧”或“光屏另一侧”)通过凸透镜观察到烛焰正立、 的虚像， 就是利用了这一成像规律。(3)若将烛焰移至距凸透镜15cm处，移动光屏，使烛焰在光屏上得到倒立、 、清晰的 像。放大实练习1.在研究凸透镜成像的实验中，点燃蜡烛分别放在a 、b、c、d、e五个位置，如下图所示，其中：（1）蜡烛放在 处所得到的实像最大；
（2）蜡烛放在 处所得到的实像与烛焰的大小相同；
（3）蜡烛放在 处所得到的实像比烛焰小；
（4）蜡烛放在 处能看到放大的虚像。
（5）若在实验中发现光屏上所成的烛焰像偏右偏上，为了能使烛焰像能成在光屏的中央，应向 、向 调节光屏的位置。cbea上右B(1)无限远处的太阳光垂直射在凸透镜上，则( ) A．成像在2倍焦距处　 B．成像在焦点上 C．成像在焦点内　　 D．不成像练习2.(2)用圆形的鱼缸或透明的罐头瓶养鱼，从侧面观赏缸内的鱼，你看到的那条鱼是( ) A．实物 　　　　B．等大的实像
C．放大的实像　 D．放大的虚像(3)某物体经凸透镜在光屏上得到一个像，现将透镜中部遮住不让光通过，则屏上的像( )
A.缺少中部 　　　　 　B.变小
C.性质不变，像变暗　　D.变大DC例2.某同学将一支点燃的蜡烛放在距凸透镜15cm处时，在光屏上得到一个缩小的像。当蜡烛距透镜9cm时，在光屏上得到一个放大的像，这个凸透镜的焦距可能是（　）
A.10 cm　 B.8 cm C.6 cm　 D.4 cm当u＝15cm时，是缩小的实像　　
∴ u＞2f　15 cm＞2f　f＜7.5 cm　　　C分析：当u＝9cm时，是放大的实像
∴ f＜9 cm＜2f　 4.5 cm＜ f ＜9cm 综合两个不等式得：4.5cm＜f＜7.5 cm练习1.物体放在焦距为16cm的凸透镜主光轴上，在透镜的另一侧光屏上得到一个缩小的像，则该物体离透镜的距离可能是( )A.10cm B.20cm C.30cm D.40cmD练习2.一物体放在凸透镜前20cm处，在透镜的另一侧的光屏上得到了一个清晰的缩小的像，由此可知，凸透镜的焦距可能是( )A.大于10cm B.小于10cm
C.大于10cm，小于20cm D.等于10mBA练习3.某学生在做凸透镜成像实验时，若发现在距透镜20cm处的光屏上有一个倒立放大的像，则此透镜的焦距可能为( )
A.6cm　　　 B.10cm　　　
C.25cm　　　 D.无法确定练习4.一个物体放在凸透镜前时，在透镜的另一侧距透镜30cm的光屏上得到了一个清晰的放大的像，由此可知，凸透镜的焦距可能是( ) A.大于15cm B.小于15cm
C.等于15cm D.大于15cm，小于30cmB练习5.一物体放在凸透镜前20cm处，在透镜的另一侧的光屏上得到了一个清晰的放大的像，由此可知，凸透镜的焦距可能是( )A 大于10cm
B 小于10cm
C 大于10cm，小于20cm
D 等于10mC练习6.将一物体放在凸透镜前，使物距依次为6cm，18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式( )
A.f<6cm　　　　 B.6cm C.9cmB.所成的像是倒立、缩小的实像
C.把蜡烛向左移动少许，调整光屏的位置，得到的像变大
D.把蜡烛向左移动少许，调整光屏的位置，得到的像变小F2F2FFD练习1.一束平行光正对着凸透镜照射时，在凸透镜的另一侧距透镜中心10cm的地方出现一个小亮点，那么把点燃的蜡烛放在光具座上距透镜中心15cm的地方，在透镜的另一侧移动光屏，在光屏上就可以得到( )A.倒立、放大的虚像
B.正立、放大的虚像
C.倒立、缩小的实像
D.倒立、放大的实像D练习2.一个焦距为10cm的凸透镜，当物体从离透镜40cm处逐渐移到离透镜15cm处的过程中，下列说法正确的是( )A.像逐渐变小，像距逐渐减小
B.像逐渐变大，像距逐渐增大
C.像逐渐增大，像距先变小后变大
D.像逐渐变大，像距逐渐减小B
