人教版八年级物理上5.1透镜课件

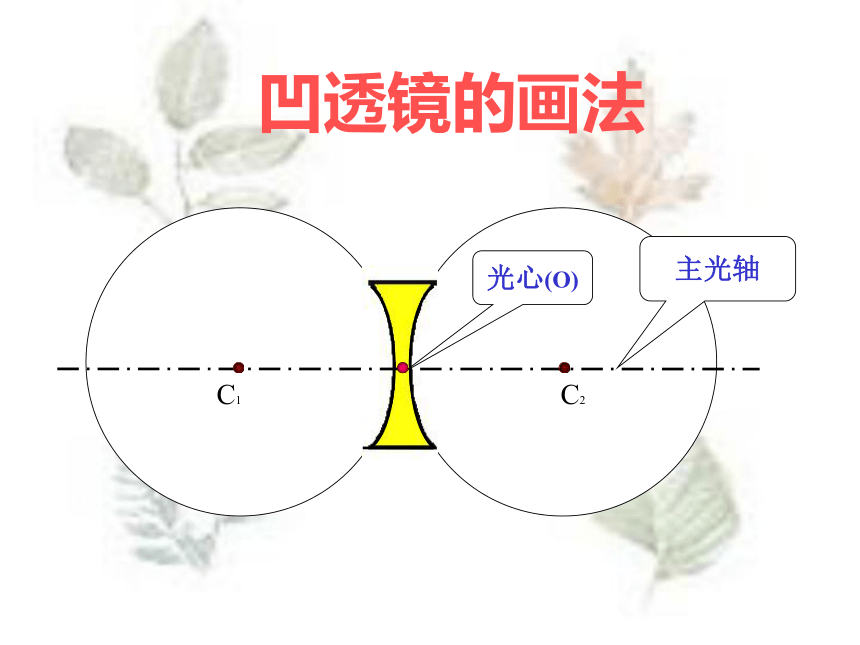

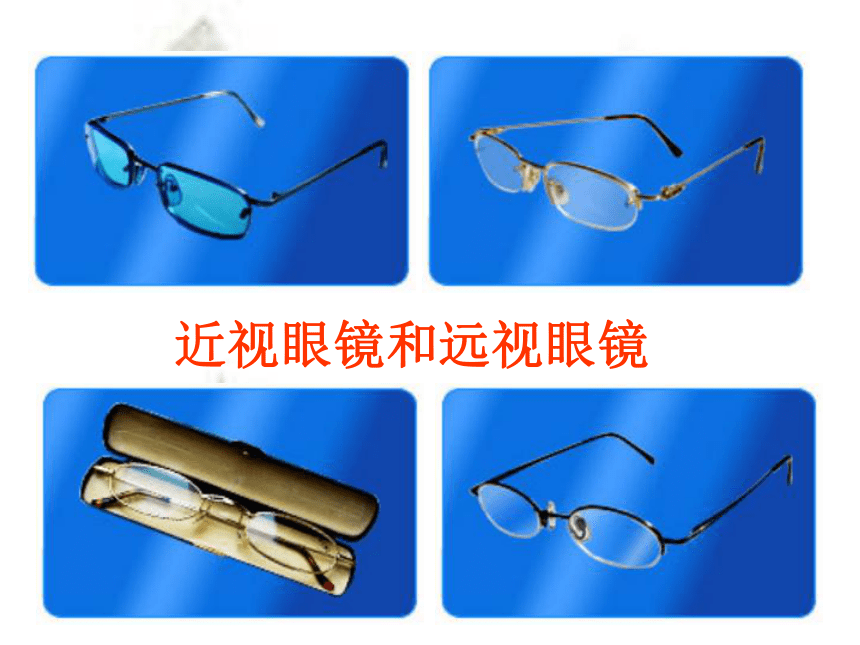

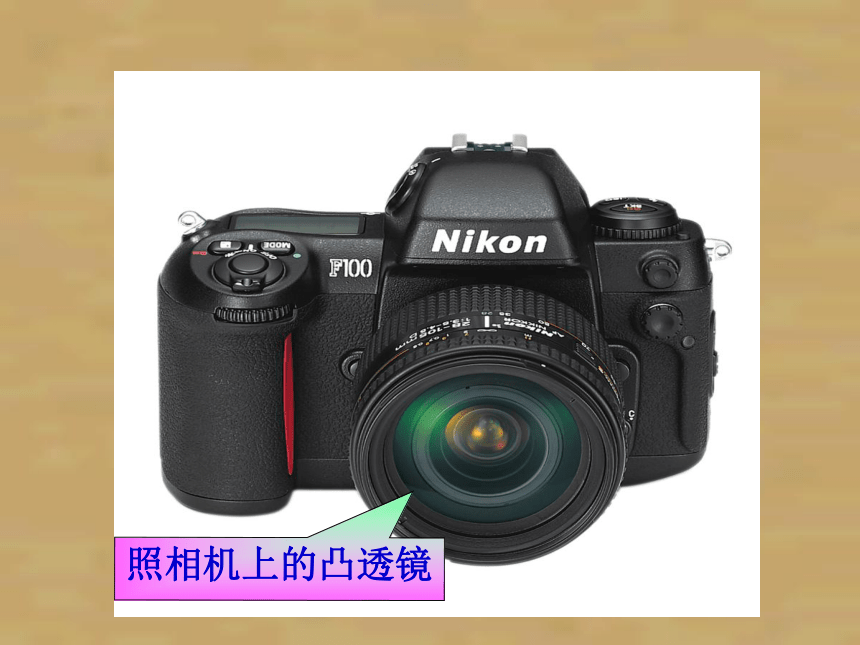

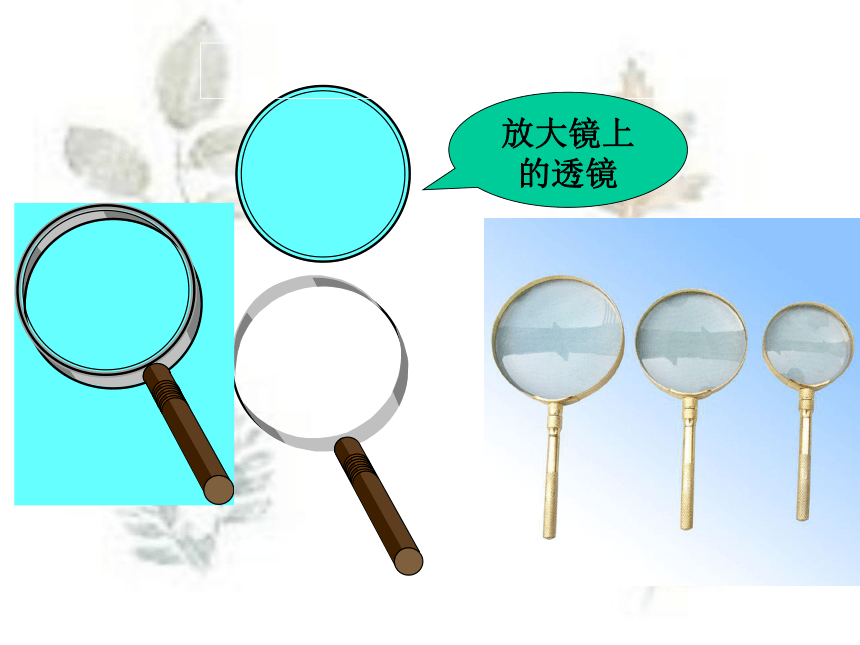

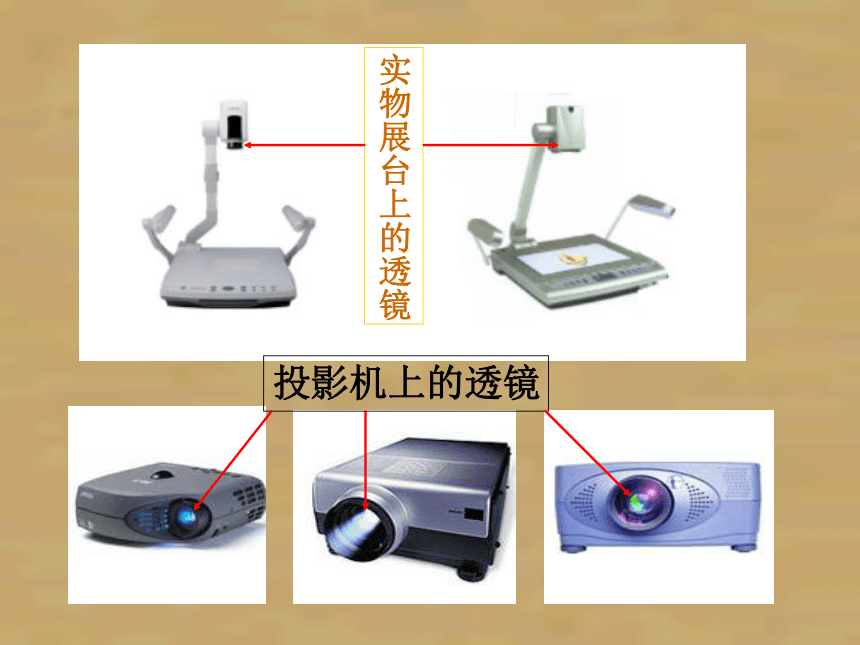

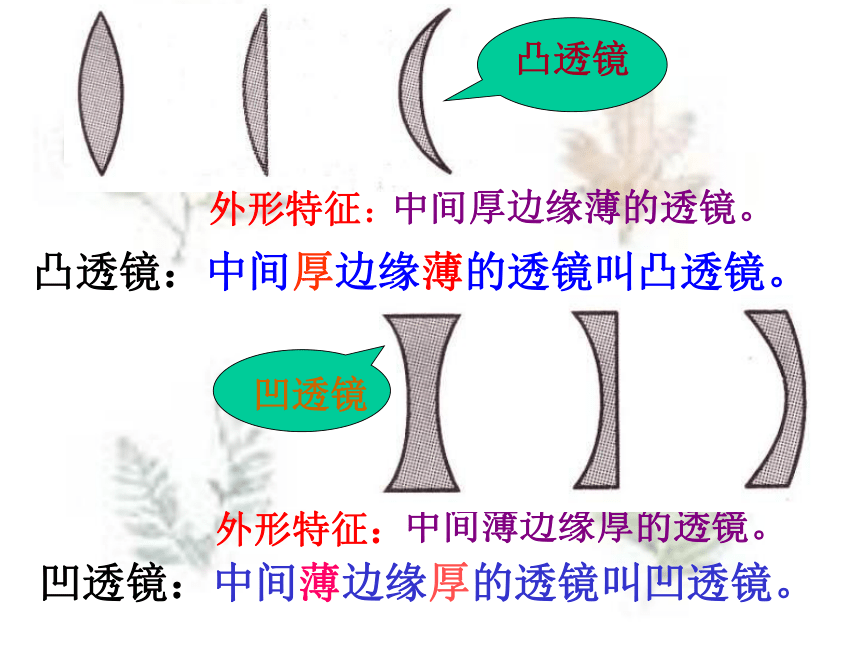

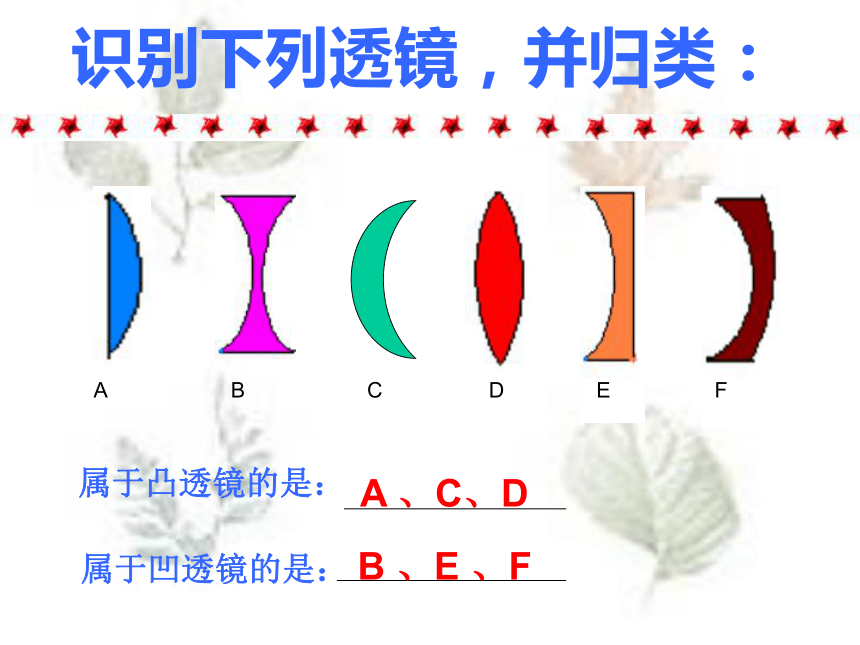

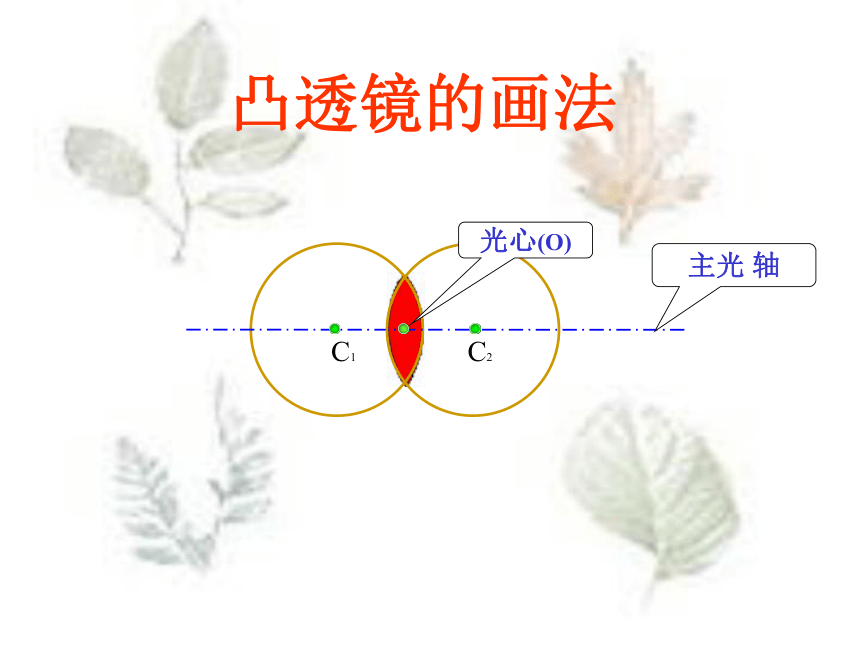

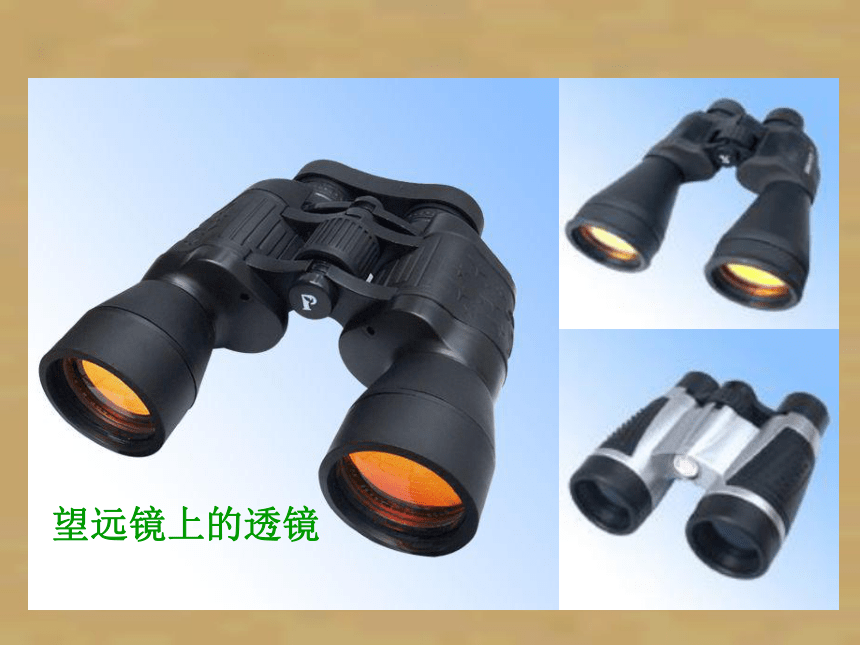

课件42张PPT。第五章 透镜及其应用5.1 透镜同学们，在实际生活中，你用过或见过哪些镜子?梳妆镜、三棱镜、放大镜、哈哈镜、反光镜、老花镜、近视眼镜、望远镜，以及照相机、幻灯机、电影放映机、显微镜等仪器的镜头。温故知新近视眼镜和远视眼镜 照相机上的凸透镜投影机上的透镜实物展台上的透镜望远镜上的透镜放大镜上的透镜显微镜上的透镜天文望远镜上的透镜中间厚边缘薄的透镜。中间薄边缘厚的透镜。凸透镜外形特征：外形特征：凸透镜：中间厚边缘薄的透镜叫凸透镜。凹透镜：中间薄边缘厚的透镜叫凹透镜。 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F识别下列透镜，并归类：凸透镜的画法 C1 C2主光 轴光心(O)凹透镜的画法 C2 C1主光轴光心(O)（2）透镜的主光轴与光心：透镜的中心位置有一个点O，叫做光心。透镜上通过两个球心O1O2的直线叫做主光轴。凸透镜凹透镜?探究1： 从手电筒发出的光线 经过凸透镜时，会发生什么变化？会聚探究透镜对光的作用凸透镜对光线的作用凸透镜对光线起会聚作用，故凸透镜也叫会聚透镜。探究2： 从手电筒发出的光线 经过凹透镜，会发生什么变化？发散凹透镜对光线的作用凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。试一试请根据光路图判断框内的透镜是什么类型的。甲丙训练：根据图中光通过透镜前后的方向，在图中填上适当类型的透镜。【反思】1、凸透镜是不是一定把入射光会聚于一点？2、凹透镜是不是一定会折射出发散光束？折射光线更偏向主光轴会聚:发散:折射光线更偏离主光轴凸透镜有几个焦点？平行于凸透镜主光轴的光线如何传播？OFF2、凸透镜有2个实焦点。 1、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。 在主光轴上会聚成的这一点是什么？平行于凹透镜主光轴的光线如何传播？ 1、平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上的一点，这个点不是实际光线的会聚点，叫虚焦点(F)。FF 凹透镜有焦点吗？ 2、凹透镜有2个虚焦点。凹透镜有几个虚焦点？凸透镜的焦距OFFff2、两边的焦距相等。1、焦点到凸透镜光心的距离叫做焦距( f )。凹透镜的焦距OFFff2、两边的焦距相等。1、焦点到凹透镜光心的距离叫做焦距( f )。探究实验1：探究通过凸透镜和凹透镜光心的光线怎样传播?通过透镜光心的光线1、通过透镜光心的光线传播方向不变。 探究实验2：探究平行于凸透镜和凹透镜主光轴的光线如何传播？2、平行于主光轴的光线 ，经凸透镜折射后，折射光线过焦点。平行于主光轴的光线 ，经凹透镜折射后，折射光线的反向延长线过虚焦点。探究实验3：探究过凸透镜和凹透镜焦点的光线如何传播？3、过凸透镜焦点的光线，经折射后，折射光线平行于主光轴射出。延长线过凹透镜虚焦点的入射光线，经折射后，折射光线平行于主光轴射出。FFFF三条特殊光线1、通过透镜光心的光线传播方向不变。 2、平行于主光轴的光线 ，经凸透镜折射后，折射光线过焦点。3、过凸透镜焦点的光线，经折射后，折射光线平行于主光轴射出。 平行于主光轴的光线 ，经凹透镜折射后，折射光线的反向延长线过虚焦点。 延长线过凹透镜虚焦点的入射光线，经折射后，折射光线平行于主光轴射出。想一想：给你一个凸透镜,如何测出它的焦距? 太阳光聚焦法拿一个凸透镜正对着太阳光，再把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变的最小最亮，测量这个最小最亮的光斑到透镜光心的距离，这就是焦距。 1.你知道是谁惹得祸吗？生活 物理 社会一天大雨过后，小狗贝贝趴在自己窝里的干草上。狗窝的上方是用薄塑料搭起来的，以此来遮雨，此时塑料上面已积了一层水。天晴了，阳光透过积水照在狗的身上，暖洋洋的舒服极了，突然贝贝的尾巴着起了火，疼得它上窜下跳……薄塑料和水组合起来相当于一个凸透镜，它对太阳光有会聚作用，可能会使狗窝着火。生活 物理 社会 2.在北极进行探索的工作人员丢失了火种，请你为在冰天雪地中工作的探险人员想想获得火种的办法，替他们解决后顾之忧。生活 物理 社会剩有水的饮料瓶相当于一个凸透镜，它对太阳光有会聚作用，可能会导致森林火灾。3.郊游的时候，为什么不能把剩有水的饮料瓶扔在树林里？一、透镜的分类： 二、关于透镜的名词：凸透镜和凹透镜 三、透镜对光线的作用：凸透镜对光起会聚作用，凹透镜对光起发散作用。1、主 光 轴---通过两个球面球心的直线叫做透镜的主光轴。2、光 心(O)---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。3、焦 点( F)---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。4、焦 距( f )---焦点到光心的距离叫焦距。 四、透镜对三条特殊光线的作用：课堂小结1、平行于主光轴的光线，经凸透镜折射后，能______于主光轴上的一点，这一点叫______，因为它是实际光线会聚而成的，所以叫做实焦点，一个凸透镜有____个焦点，焦点到_______的距离叫凸透镜的______，凸透镜两侧的焦距是_______的。会聚焦点两光心相等挑战自己3、画出图中光线经过透镜折射后的光线。焦距2、小明想利用凸透镜使小灯泡发出的光线变成平行光，他应该把小灯泡放在凸透镜的 　 上。焦点 5、一束光线在空气中经过凸透镜折射后,下列说法中正确的是（ ）
A.一定是平行光束
B.一定不是平行光束
C.一定是发散光束
D.折射光束比原来的光束会聚一些DＢ4、要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ 　 ）
A．凸透镜前任意位置
B．凸透镜的焦点上
C．凹透镜前任意位置
D．凹透镜的焦点上拓展：三棱镜对光线的作用通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。F凸透镜是三棱镜的组合F凹透镜是三棱镜的组合
