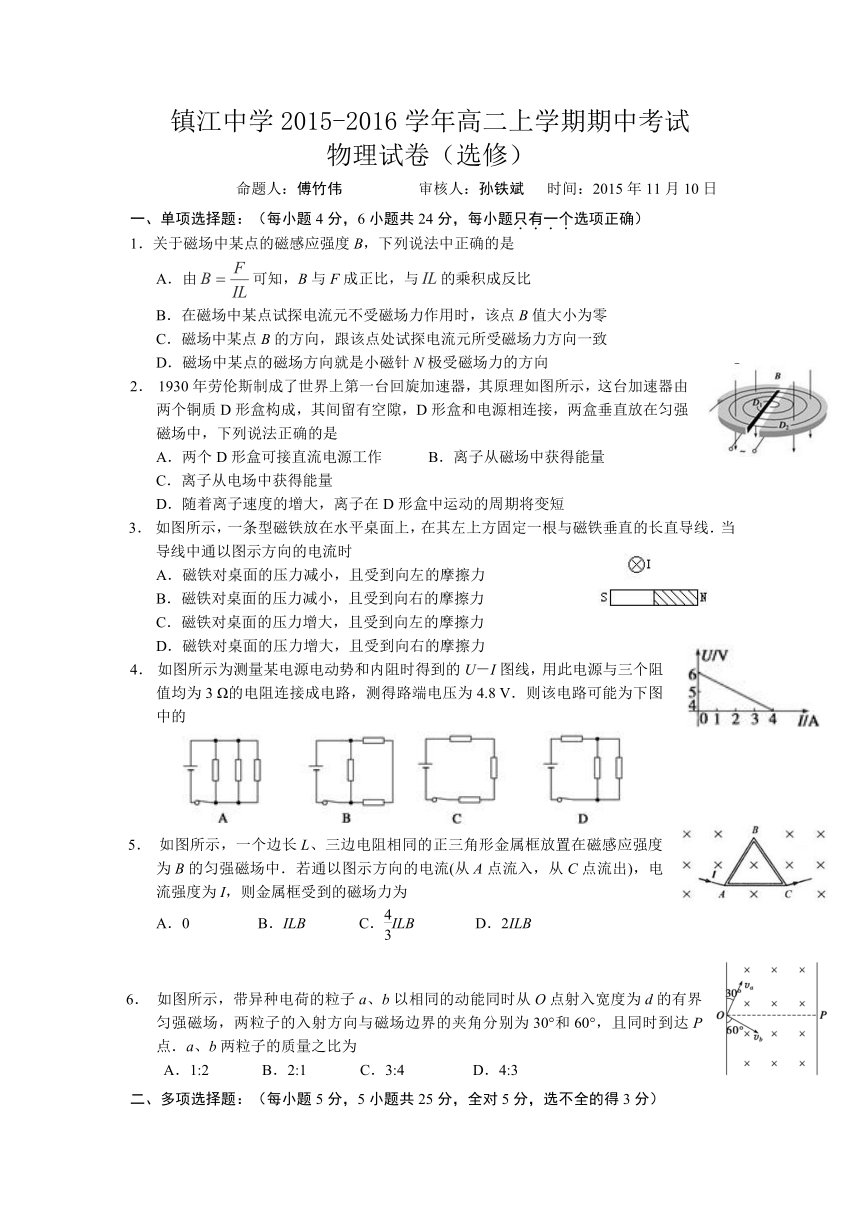

镇江中学2015-2016学年高二上学期期中考试
物理试卷（选修）
命题人：傅竹伟 审核人：孙铁斌 时间：2015年11月10日
一、单项选择题：（每小题4分，6小题共24分，每小题只有一个选项正确）
1．关于磁场中某点的磁感应强度B，下列说法中正确的是
A．由可知，B与F成正比，与的乘积成反比
B．在磁场中某点试探电流元不受磁场力作用时，该点B值大小为零
C．磁场中某点B的方向，跟该点处试探电流元所受磁场力方向一致?
D．磁场中某点的磁场方向就是小磁针N极受磁场力的方向
2． 1930年劳伦斯制成了世界上第一台 ( http: / / www.21cnjy.com )回旋加速器，其原理如图所示，这台加速器由两个铜质D形盒构成，其间留有空隙，D形盒和电源相连接，两盒垂直放在匀强磁场中，下列说法正确的是
A．两个D形盒可接直流电源工作 B．离子从磁场中获得能量
C．离子从电场中获得能量
D．随着离子速度的增大，离子在D形盒中运动的周期将变短
3． 如图所示，一条型磁铁放在水平桌面上，在其左上方固定一根与磁铁垂直的长直导线．当导线中通以图示方向的电流时
A．磁铁对桌面的压力减小，且受到向左的摩擦力
B．磁铁对桌面的压力减小，且受到向右的摩擦力
C．磁铁对桌面的压力增大，且受到向左的摩擦力
D．磁铁对桌面的压力增大，且受到向右的摩擦力
4． 如图所示为测量某电源电动势和内阻时得 ( http: / / www.21cnjy.com )到的U－I图线，用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4.8 V．则该电路可能为下图中的
5． 如图所示，一个边长L、三边电阻相同的 ( http: / / www.21cnjy.com )正三角形金属框放置在磁感应强度为B的匀强磁场中．若通以图示方向的电流(从A点流入，从C点流出)，电流强度为I，则金属框受到的磁场力为
A．0 B．ILB C．ILB D．2ILB
6． 如图所示，带异种电荷 ( http: / / www.21cnjy.com )的粒子a、b以相同的动能同时从O点射入宽度为d的有界匀强磁场，两粒子的入射方向与磁场边界的夹角分别为30°和60°，且同时到达P点．a、b两粒子的质量之比为
A．1:2 B．2:1 C．3:4 D．4:3
二、多项选择题：（每小题5分，5小题共25分，全对5分，选不全的得3分）

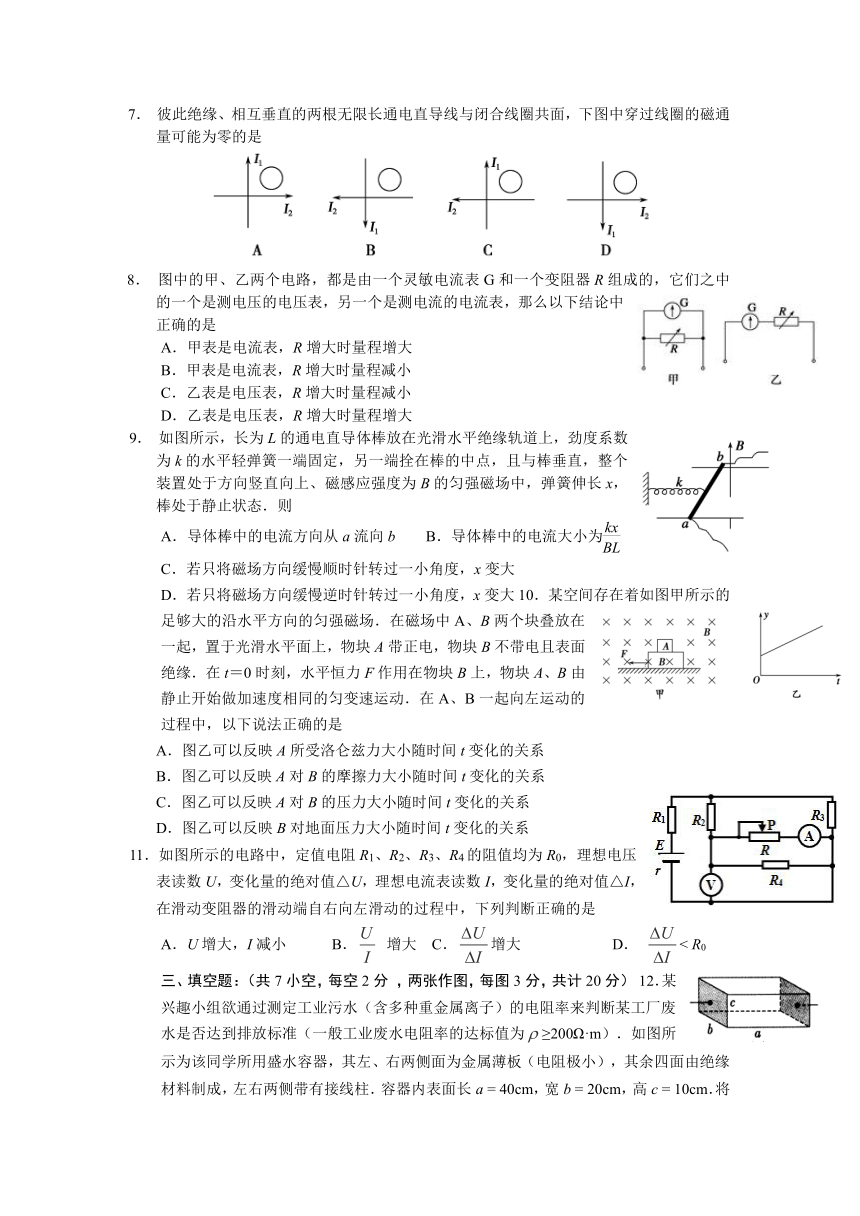

7． 彼此绝缘、相互垂直的两根无限长通电直导线与闭合线圈共面，下图中穿过线圈的磁通量可能为零的是
8． 图中的甲、乙两个电路，都是由一个 ( http: / / www.21cnjy.com )灵敏电流表G和一个变阻器R组成的，它们之中的一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是
A．甲表是电流表，R增大时量程增大
B．甲表是电流表，R增大时量程减小
C．乙表是电压表，R增大时量程减小
D．乙表是电压表，R增大时量程增大
9． 如图所示，长为L的通电直导体 ( http: / / www.21cnjy.com )棒放在光滑水平绝缘轨道上，劲度系数为k的水平轻弹簧一端固定，另一端拴在棒的中点，且与棒垂直，整个装置处于方向竖直向上、磁感应强度为B的匀强磁场中，弹簧伸长x，棒处于静止状态．则
A．导体棒中的电流方向从a流向b B．导体棒中的电流大小为
C．若只将磁场方向缓慢顺时针转过一小角度，x变大
D．若只将磁场方向缓慢逆时针转过一小角度，x变大10．某空间存在着如图甲所示的足够 ( http: / / www.21cnjy.com )大的沿水平方向的匀强磁场．在磁场中A、B两个块叠放在一起，置于光滑水平面上，物块A带正电，物块B不带电且表面绝缘．在t＝0时刻，水平恒力F作用在物块B上，物块A、B由静止开始做加速度相同的匀变速运动．在A、B一起向左运动的过程中，以下说法正确的是
A．图乙可以反映A所受洛仑兹力大小随时间t变化的关系
B．图乙可以反映A对B的摩擦力大小随时间t变化的关系
C．图乙可以反映A对B的压力大小随时间t变化的关系
D．图乙可以反映B对地面压力大小随时间t变化的关系
11．如图所示的电路中，定值电阻R1、R2、 ( http: / / www.21cnjy.com )R3、R4的阻值均为R0，理想电压表读数U，变化量的绝对值△U，理想电流表读数I，变化量的绝对值△I，在滑动变阻器的滑动端自右向左滑动的过程中，下列判断正确的是
A．U增大，I减小 B． 增大 C．增大 D． < R0
三、填空题：（共7小空，每空2分 ，两张作图，每图3分，共计20分） 12．某兴趣小组欲通过测定工业污水（含多种重金属离子）的电阻率来判断某工厂废水是否达到排放标准（一般工业废水电阻率的达标值为≥200Ω·m）．如图所示为该同学所用盛水容器，其左、右两侧面为金属薄板（电阻极小），其余四面由绝缘材料制成，左右两侧带有接线柱．容器内表面长a = 40cm，宽b = 20cm，高c = 10cm．将水样注满容器后
（1）进行以下操作：用多用电表欧姆档测量电阻时，红黑表笔互换了插孔，这样
_______（选填“会”或“不会”）影响测量结果；
（2）分别用多用电表欧姆挡 ( http: / / www.21cnjy.com )的“×1k”、“× 100”两档粗测水样的电阻值时，表盘上指针分别如下图所示，则所测水样的电阻约为 Ω．
（3） 为更精确地测量所取水样的电阻，该小组从实验室中找到如下实验器材：
A．电流表（量程3mA，电阻RA为5Ω）B．电流表（量程15mA，电阻RA为10Ω）
C．电压表（量程6V，电阻RV约为10 kΩ）D．电压表（量程15V，电阻RV约为25 kΩ）
E．滑动变阻器（0 ~ 500Ω，额定电流0.1 A） F．滑动变阻器（0 ~ 20Ω，额定电流1 A）
G．电源（6V，内阻约1Ω）H．开关一只、导线若干
电流表应选择 ，电压表应选择 ，滑动变阻器应选择 （填以上相应的序号）
请用笔线作导线完成实物图上的电路连接。
（4）正确连接电路后，闭合开关，测得一组U、I数据；再调节滑动变阻器，重复上
述测量步骤，得出一系列数据如表所示，请在在坐标纸中作出U – I关系图线．
U/V 0 1.1 1.8 3.0 3.8 4.7
I/mA 0 0.50 0.82 1.36 1.73 2.13
（5）由以上测量数据可以 ( http: / / www.21cnjy.com )求出待测水样的电阻率为_____________Ω·m（结果保留三位有效数字）．据此可知，所测水样在电阻率这一指标上_____________（选填“达标”或 “不达标”）．
四、计算题：共51分，解答时请写出必要 ( http: / / www.21cnjy.com )的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．
13．（12分）如图所示，两平行金属导轨间的距离L=0.40m，金属导轨所在平面与水平面夹角，在导轨所在平面内，分布着磁感应强度B=0.50T，方向垂直于导轨所在平面的匀强磁场. 金属导轨的一端接有电动势E=4.5V、内阻r=0.50Ω的直流电源. 现把一个质量m=0.040kg的导体棒ab放在金属导轨上，导体棒恰好静止. 导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻，金属导轨电阻不计，g取10m/s2．已知，求：
(1) 通过导体棒的电流；
(2) 导体棒受到的安培力大小；
(3) 导体棒受到的摩擦力.
14．（12分）如图甲所示，电源电动势 ( http: / / www.21cnjy.com )E＝12 V，内电阻r＝1 Ω，将一盏额定电压为2 V，额定功率为4W的灯泡、与一个线圈电阻RM为0.5 Ω的直流电动机和一个阻值为1Ω的电阻R串联后接在电源上，灯泡刚好正常发光，假设灯泡电阻不随电压变化而变化，求：
(1) 该电路的路端电压是多少？
(2) 这台电动机机械效率是多少？
(3) 若将该电动机改为最大阻值为 ( http: / / www.21cnjy.com )5Ω的滑动变阻器（如图乙所示），则该滑动变阻器R1，则R1阻值为多少时，R1上的功率最大？最大功率是多少？
15．（12分）如右图所示，一足够长的矩形区域abcd内充满方向垂直纸面向里的、磁感应强度为B的匀强磁场，在ad边中点O，垂直于磁场射入一速度方向跟ad边夹角 θ＝30°、大小为v0的带正电粒子．已知粒子质量为m，电荷量为q，ad边长为L，ab边足够长，粒子重力不计，求：
(1) 粒子能从cd边射出磁场的v0大小范围；
(2) 粒子能从ab边上射出磁场的v0大小范围；
(3) 如果带电粒子不受上述v0大小范围的限制，求粒子在磁场中运动的最长时间．
16．（15分）如图，相距为R的两块平行金属板M、N正对着放置，s1、s2分别为M、N板上的小孔，s1、s2、O三点共线，它们的连线垂直M、N，且s2O＝R。以O为圆心、R为半径的圆形区域内存在磁感应强度大小为B、方向垂直纸面向外的匀强磁场．D为收集板，收集板上各点到O点的距离以及两端点A和C的距离都为2R，板两端点的连线AC垂直M、N板，且∠AOC=600．质量为m、带电量为＋q的粒子，经s1进入M、N间的电场后，通过s2进入磁场，粒子在s1处的速度和粒子所受的重力均不计．
(1) 当MN间的电压为Ux时，在N板右侧加上怎样的匀强电场才能使粒子进入磁场后能做直线运动；
(2) 若粒子恰好打在收集板D的中点上，求在M、N间应加多大的电压．
(3) 若收集板是弹性绝缘的，粒子恰好打 ( http: / / www.21cnjy.com )在收集板D的最左侧端点上，且与板发生弹性碰撞（速度大小不变，方向反向），碰后电量不变，求粒子从s1开始运动到最终离开磁场所经历的时间．
U/V
I/mA
O
—
+
—
+
—
+
图甲
图乙
R1
