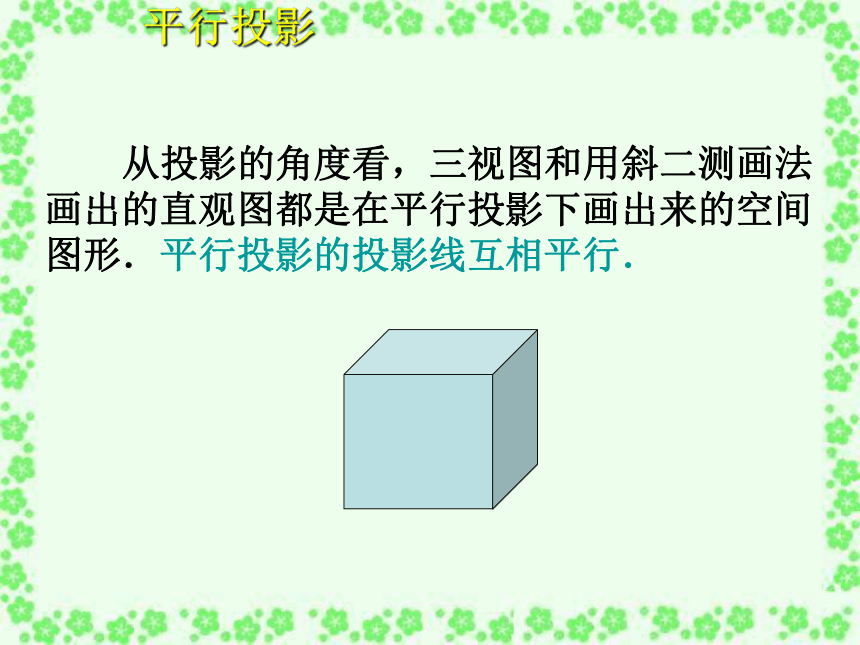

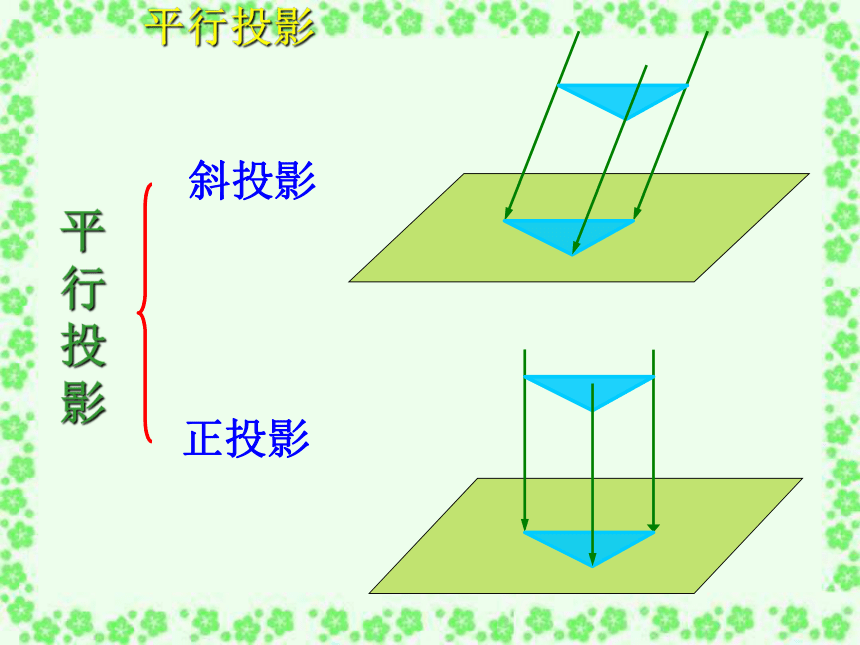

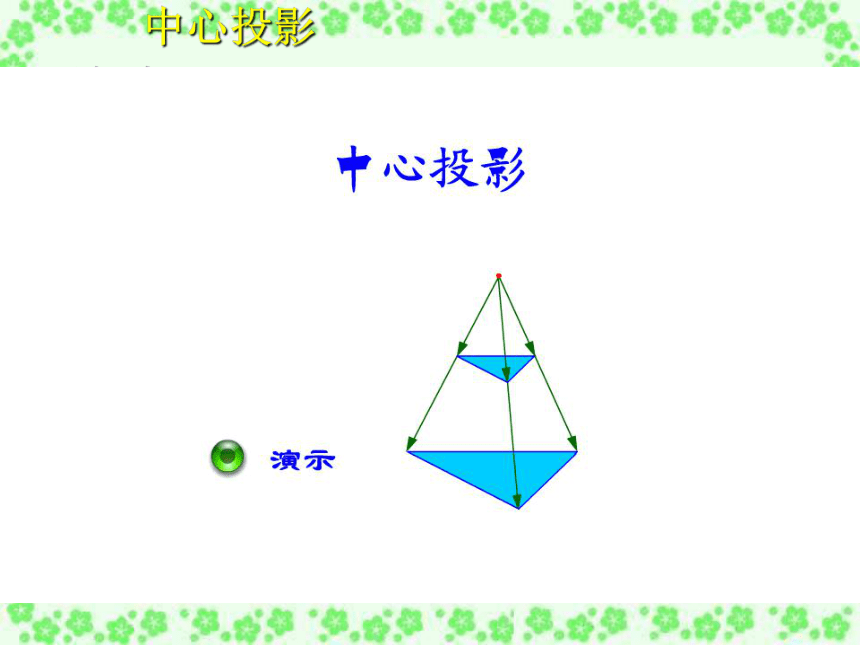

课件49张PPT。1.2.3 中心投影和平行投影南通市第二中学 丁玉娟 皮影戏表演皮影戏表演手影表演手影表演手影表演手影表演平行投影斜投影正投影平行投影 从投影的角度看，三视图和用斜二测画法画出的直观图都是在平行投影下画出来的空间图形．平行投影的投影线互相平行．平行投影中心投影汽车摄影作品美术作品 人的视觉、照片、美术作品都具有中心投影的特点．中心投影的投影线相交与一点． 空间几何体在平行投影与中心投影下有不同的表现形式，要注意根据问题的实际情况，选择不同的表现形式．中心投影1. 1 .3 空间几何体的三视图
