2.5 光的反射和折射（共计2课时）

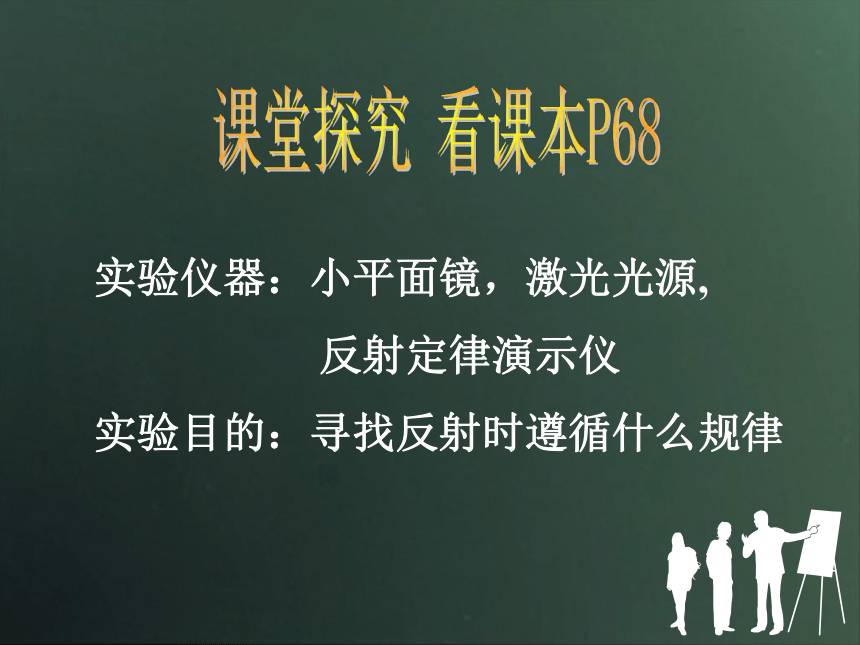

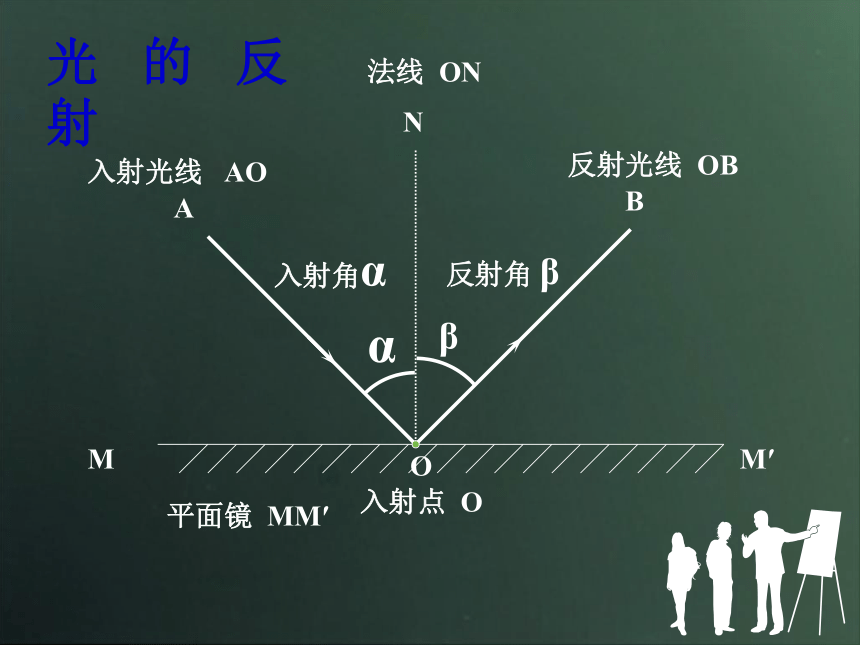

课件58张PPT。你看到的波光粼粼是什么现象？光的反射AOBN入射光线 AO入射点 O反射光线 OB法线 ONα 入射角α β反射角 β光 的 反 射课堂探究 看课本P68实验仪器：小平面镜，激光光源,
反射定律演示仪

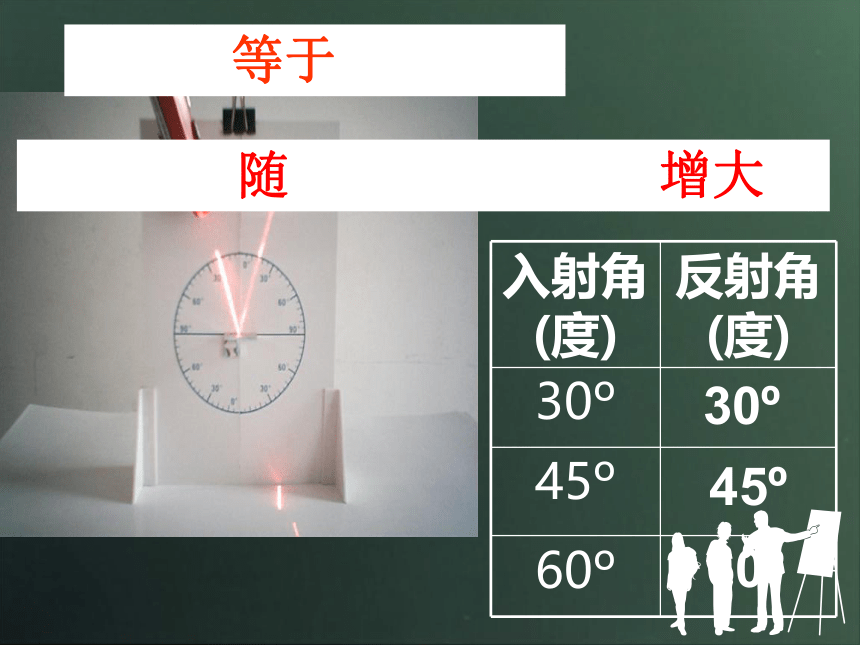

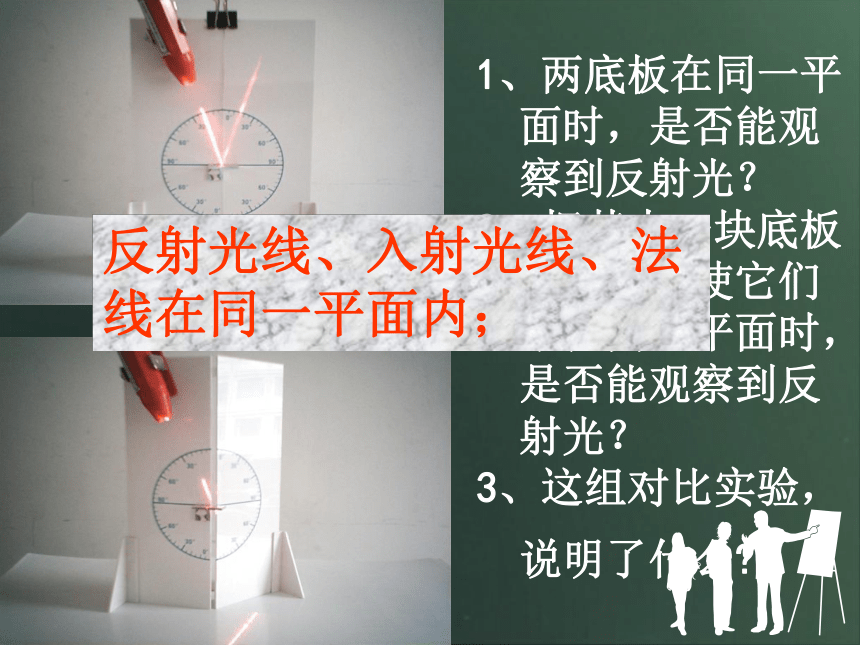

实验目的：寻找反射时遵循什么规律30o45o60o反射角等于入射角。且反射角随入射角的增大而增大。1、两底板在同一平面时，是否能观察到反射光？
2、把其中一块底板向后折，使它们不在同一平面时，是否能观察到反射光？

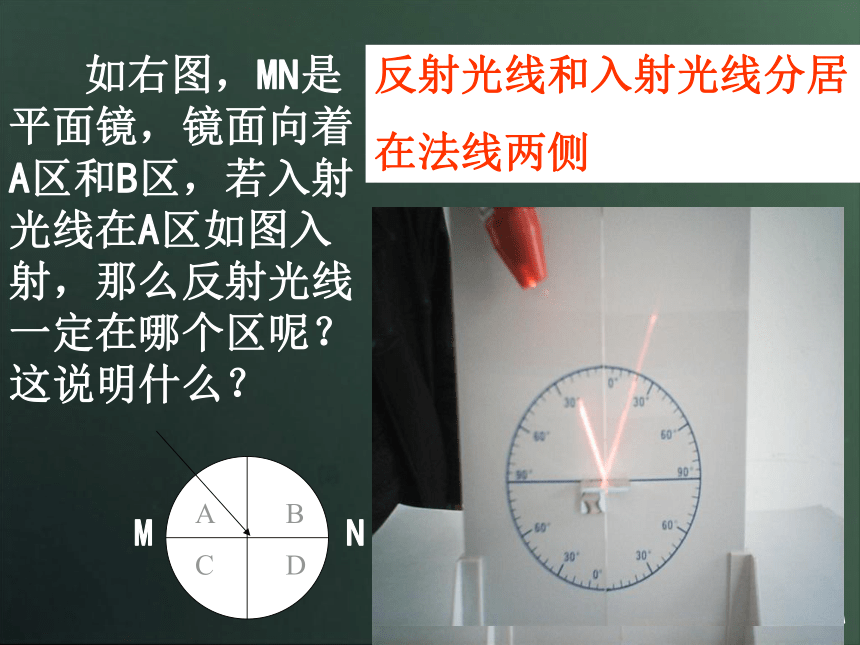

3、这组对比实验，说明了什么? 反射光线、入射光线、法线在同一平面内； 如右图，MN是平面镜，镜面向着A区和B区，若入射光线在A区如图入射，那么反射光线一定在哪个区呢？这说明什么？A B
C DM N反射光线和入射光线分居

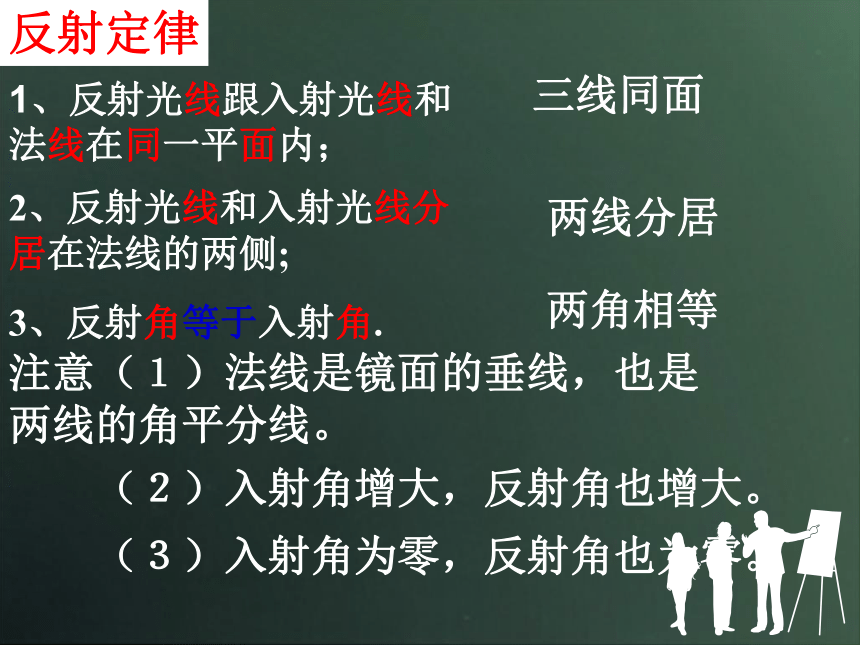

在法线两侧反射定律三线同面两线分居两角相等1、反射光线跟入射光线和
法线在同一平面内；3、反射角等于入射角.2、反射光线和入射光线分

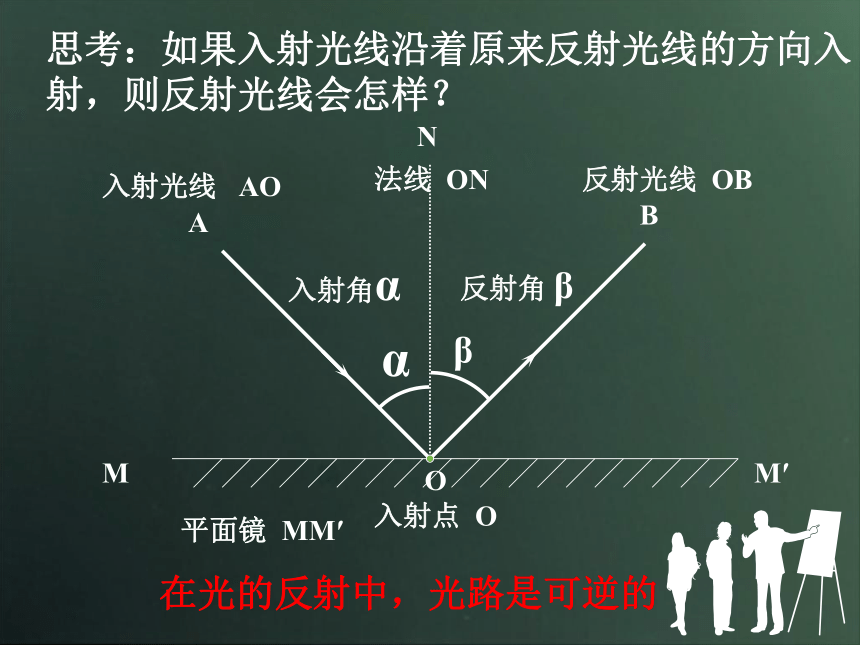

居在法线的两侧;注意（１）法线是镜面的垂线，也是两线的角平分线。　　　（２）入射角增大，反射角也增大。　　（３）入射角为零，反射角也为零。思考：如果入射光线沿着原来反射光线的方向入

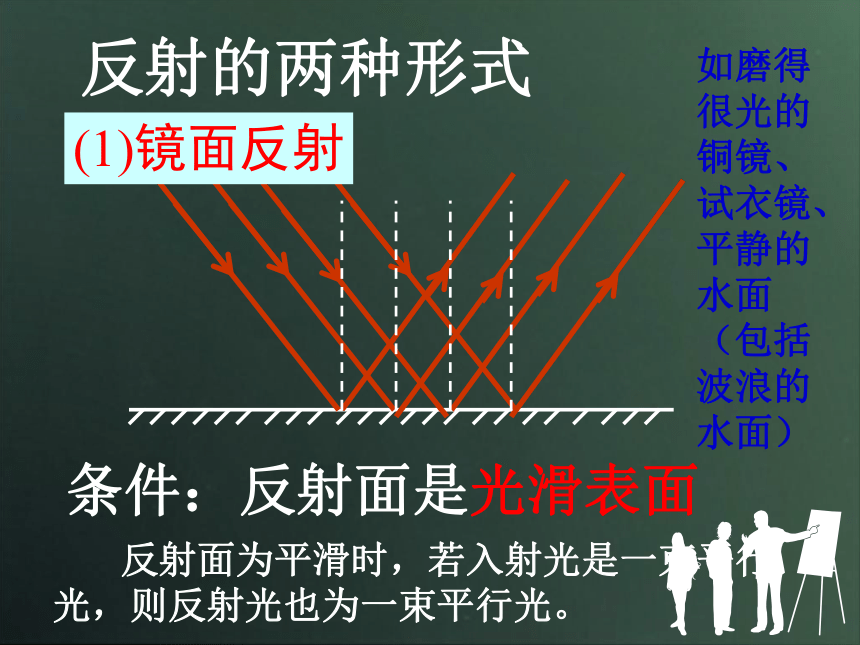

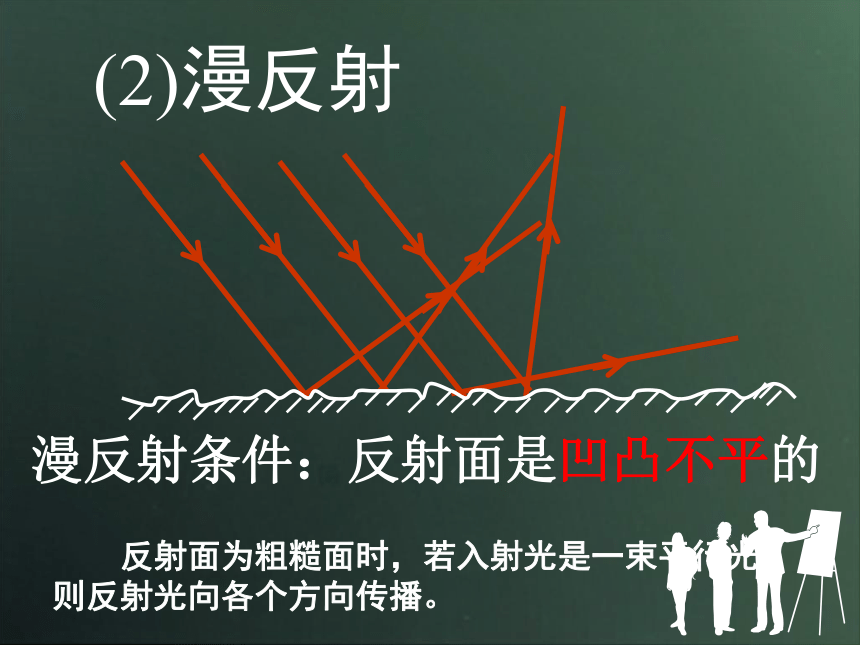

射，则反射光线会怎样？在光的反射中，光路是可逆的AOBN入射光线 AO入射点 O反射光线 OB法线 ONα 入射角α β反射角 β一位同学从平面镜看见别人的眼睛时，别人也同时可以从平面镜里看见你的眼睛。你信吗？试一试、做一做。(1)镜面反射反射的两种形式条件：反射面是光滑表面 反射面为平滑时，若入射光是一束平行光，则反射光也为一束平行光。如磨得很光的铜镜、试衣镜、平静的水面（包括波浪的水面）镜面反射黑板反光,路上看到抛光的金属很耀眼等。(2)漫反射漫反射条件：反射面是凹凸不平的 反射面为粗糙面时，若入射光是一束平行光，则反射光向各个方向传播。45° 如下图所示，画出反射光线，并标出反射角及度数。光路图：45°潜望镜本节课的主要内容1、光的反射：2、光的反射定律3、镜面反射与漫反射：都遵循光的反射定律。光射在物体表面上被物体反射出去一部分的现象作业：2、预习：课本P69~711、B本：P24~25做完；一点两角三线入射点O
入射光线：AO ，
反射光线：OB ，
法线：ON，过入射点垂直于平面镜的直线。
入射角：入射光线AO跟法线ON的夹角α即∠AON）
反射角：反射光线OB跟法线ON的夹角β即∠BON）。
光的反射作图1.已知入射光线和镜面,画反射光线。步骤：1、先在镜面上标出入射点O。

2、过入射点画出镜面的垂直线ON，即法线。

3、根据反射角等于入射角画出反射光线。NONO2、已知图中反射光线和镜面，画入射光线。NONO步骤：1、先在镜面上标出入射点O。

2、过入射点画出镜面的垂直线ON，即法线。

3、根据反射角等于入射角画出反射光线。3、已知反射光线与入射光线，画镜面的位置。 步骤：
1、根据法线是反射光线与入射光线交角的平分线。
2、画出这条角平分线，即法线ON。
3、根据法线与镜面垂直，画出镜面。ONON（1）（2）（3）练习：根据图画出反射光线或入射光线或镜面。( 4 )第5节　光的反射和折射平面镜成像平面镜
反射面是光滑平面的镜子认识平面镜水中倒影　　平面镜能成像，你知道平面镜成像有什么特点吗？研究平面镜成像的特点活动 在桌面上竖直放置一块玻璃板，在玻璃板前放一支点燃的蜡烛。
1.从放蜡烛侧向玻璃板看去,可以看到什么？
2.伸手朝玻璃板后摸一摸，能碰到蜡烛像吗？
3.在玻璃板后面放一本书，像被挡住了吗？
4.拿一张白纸(相当于光屏)在玻璃板后面来回移动，用眼睛直接从玻璃板后观察白纸，看白纸上面有没有蜡烛的像。研究平面镜成像的特点活动 在桌面上竖直放置一块玻璃板，在玻璃板前放一支点燃的蜡烛。
5.你能准确找到像的位置吗？拿一支相同的蜡烛放到玻璃板后面，改变它的位置，直到从玻璃板前各个角度看去后面的蜡烛都好像被点燃。
6.分别测出蜡烛和它的像到镜面的距离，比一比大小。量出蜡烛和像的连线跟玻璃板的角度，看是否为直角。
7.改变玻璃板前蜡烛的位置，重复5、6 。平面镜成像的特点 平面镜所成的像是虚像，像和物离镜的距离相等，像与物大小相等。 像和物连线跟镜面垂直。 巧记
等大、等距、垂直、虚像 总结得出结论:ss'平面镜成像原理：光的反射 虚像是光线反向延长线的交点 1.像与物的大小相等2.像与物到镜面的距离相等3.像与物的连线与镜面垂直归纳:平面镜成像的特点4.平面镜成的像是虚像物像关于平面镜轴对称5.左右相反平面镜成像的作图 如图，MN表示平面镜，AB表示镜前的物
体，根据平面镜成像的特点作图A`B`第一步：画垂线第二步：标直角第三步：找等距第四步：标符号第五步：画虚像 凹面镜：发散光线会聚光线凸面镜：利用凹面镜可以聚光，制成太阳灶。利用凸面镜可以扩大视野 平面镜成像的光路图绘制：作光路图要注意的几点：（2）箭头要画准；（光线的箭头要画在中间；物体的箭头要画在线端。）（3）光路要完整。（要满足光的反射定律，即：三线共面、二线分居、二角相等。）（1）实线、虚线要画正确（“三实”、“三虚”）“三实”：光线、物体、实像要画实线“三虚”：光线反向延长线、法线、虚像要画虚线1.小丑在平面镜中的像，图中正确的是（ ）ABCDB练习 2.人站在镜前1米处，像与镜相距_____米。当人向平面镜走近时，他在镜中的像将_______（填变大、变小或不变）。当人后退0.5米，像与人相距____米。练习1不变31、平面镜成像规律：平面镜能成等距、等大的虚像。 2、平面镜的应用：2、改变光的传播方向。1、平面镜成像。3、凹面镜：发散光线会聚光线凸面镜：平面镜成的像和物是关于镜面对称的。平面镜成像第5节　光的反射和折射（三）活动1.一束光线斜射入水中，其传播方向会发生改变吗？探究光斜射入玻璃中时的折射规律： A N B
O
M M’

空气水CN’1、折射光线、入射光线、法线在同一平面内。探究光斜射入玻璃中时的折射规律：2、折射光线和入射光线分别位于法线两侧。3、光从空气斜射到玻璃或水表面时，折射光线向法线靠拢，折射角小于入射角。4、入射角增大，折射角也增大。5、光垂直射到水或玻璃中时，光的传播方向不变。思考：
　　如果有一束光从水中斜射向空气，光线将怎样偏折呢？　　6、光从玻璃中斜射入空气中，折射光线将偏离法线，折射角大于入射角。(光路可逆)折射规律六：1.折射光线、入射光线、法线在同一平面内。折射光线和入射光线分别位于法线两侧。
2.光从空气斜射到水或玻璃表面时，折射光线向法线靠拢，折射角小于入射角。入射角增大，折射角也增大。
3.光垂直射到水或玻璃表面时，在水和玻璃中的传播方向不变。
4.光从水中斜射入空气中，折射光线将偏离法线，折射角大于入射角。
5.光在折射时，光路也是可逆的。光的折射规律光的折射规律真实的鱼空气水o潜水员在水下看岸上的物体AB空气空气光怎样传播？玻璃砖海市蜃楼现象海市蜃楼现象作 业 １、有一光线斜射入水中，下图中折射光线正确的是（ ）。 ABCD练习 2、一束光线从空气中射入
水中，在水面上（　　）。
A、只发生反射，不发生折射。
B、只发生折射，不发生反射。
C、既发生反射，又发生折射。Ｃ 3、一束光线与界面成30°
角射到界面上时，发生了反射和
折射。已知反射光线与折射光线
的夹角85°，折射角为（　　).
Ａ、15° B、35° 　　　　　　　　　　　　　　　　　　　　　　　　　　
　Ｃ、45　 D、60°　B
