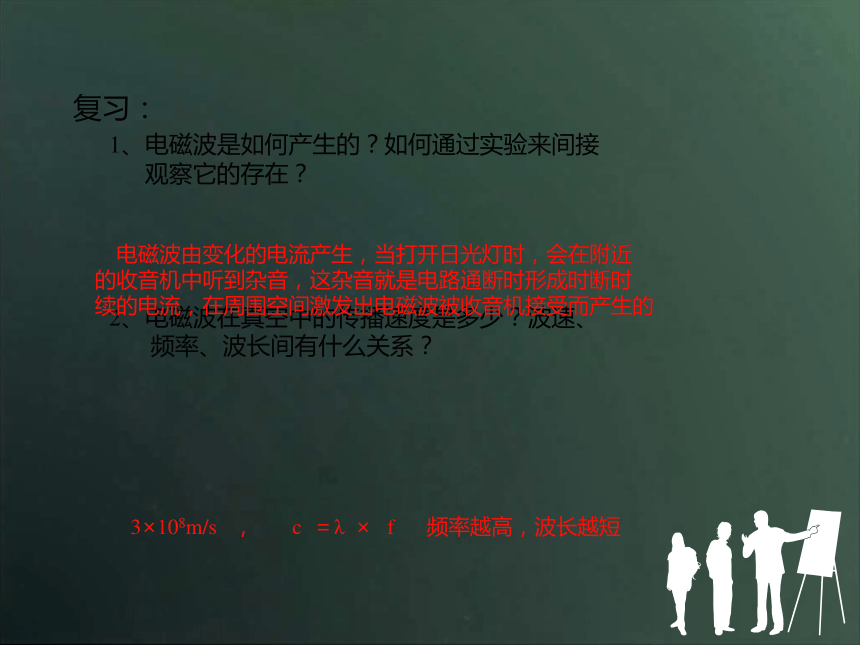

课件32张PPT。广播、电视和移动通信第二十一章 信息的传递复习：
1、电磁波是如何产生的？如何通过实验来间接
观察它的存在？

2、电磁波在真空中的传播速度是多少？波速、
频率、波长间有什么关系？
电磁波由变化的电流产生，当打开日光灯时，会在附近
的收音机中听到杂音，这杂音就是电路通断时形成时断时

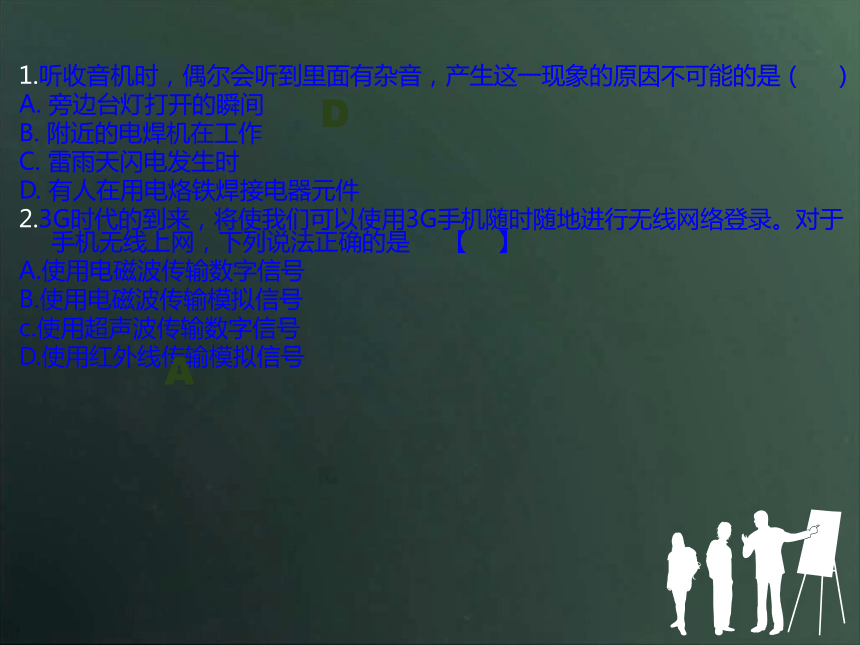

续的电流，在周围空间激发出电磁波被收音机接受而产生的3×108m/s ， c ＝λ × f 频率越高，波长越短1.听收音机时，偶尔会听到里面有杂音，产生这一现象的原因不可能的是（ ）
A. 旁边台灯打开的瞬间
B. 附近的电焊机在工作
C. 雷雨天闪电发生时
D. 有人在用电烙铁焊接电器元件
2.3G时代的到来，将使我们可以使用3G手机随时随地进行无线网络登录。对于手机无线上网，下列说法正确的是 【 】
A.使用电磁波传输数字信号
B.使用电磁波传输模拟信号
c.使用超声波传输数字信号

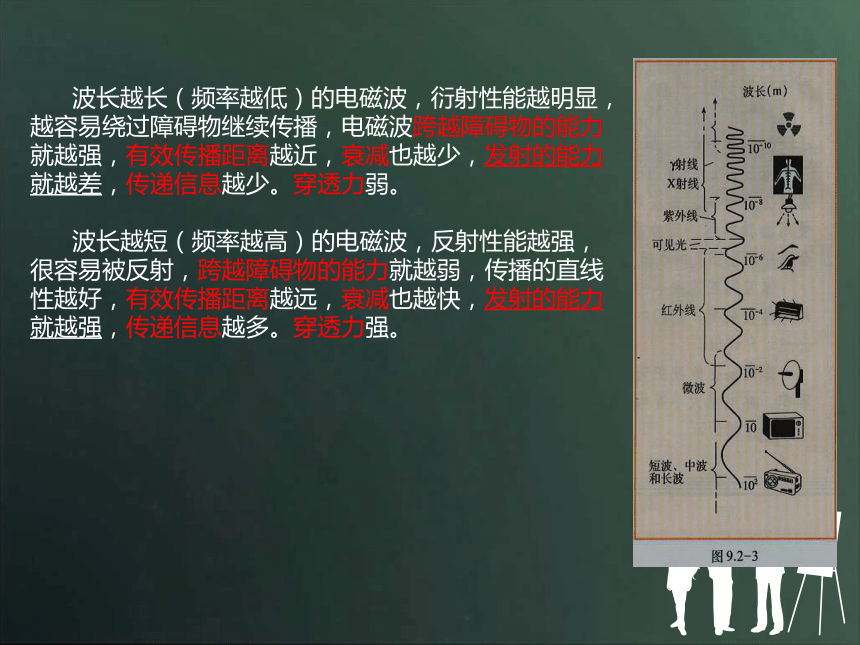

D.使用红外线传输模拟信号AD 波长越长（频率越低）的电磁波，衍射性能越明显，越容易绕过障碍物继续传播，电磁波跨越障碍物的能力就越强，有效传播距离越近，衰减也越少，发射的能力就越差，传递信息越少。穿透力弱。

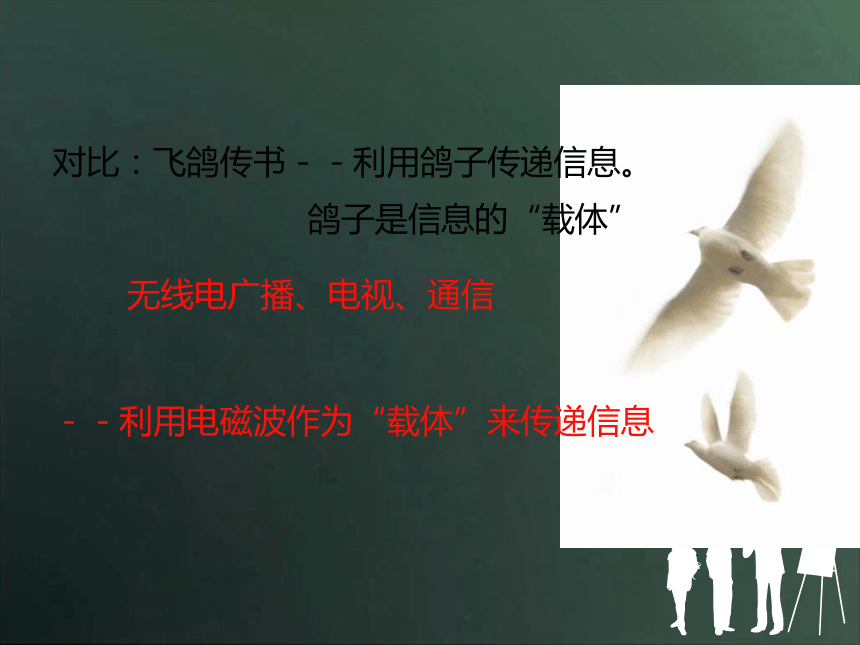

波长越短（频率越高）的电磁波，反射性能越强，很容易被反射，跨越障碍物的能力就越弱，传播的直线性越好，有效传播距离越远，衰减也越快，发射的能力就越强，传递信息越多。穿透力强。对比：飞鸽传书－－利用鸽子传递信息。鸽子是信息的“载体”无线电广播、电视、通信－－利用电磁波作为“载体”来传递信息

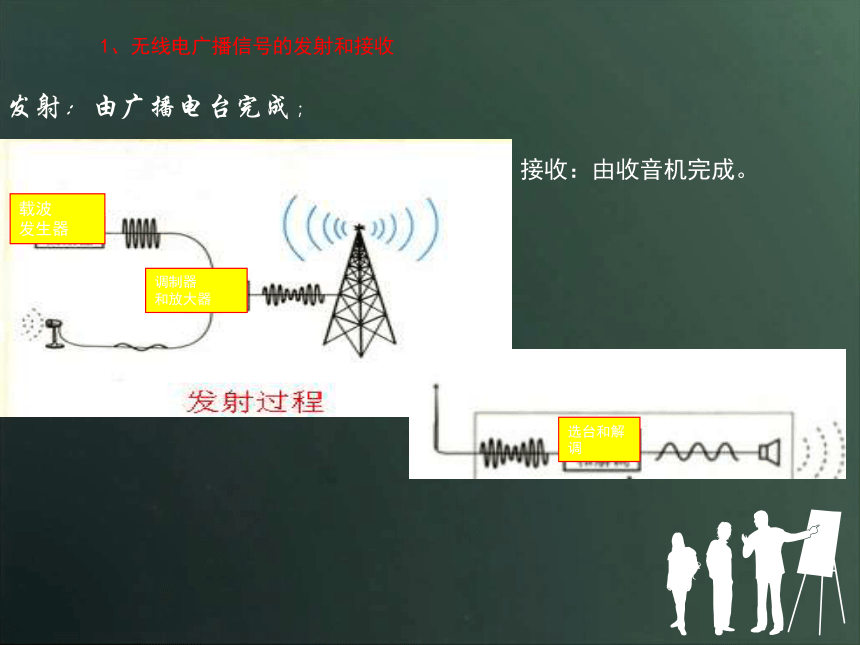

载波
发生器调制器
和放大器发射：由广播电台完成；1、无线电广播信号的发射和接收接收：由收音机完成。选台和解调一、电磁波传递声音和图像信号的原理

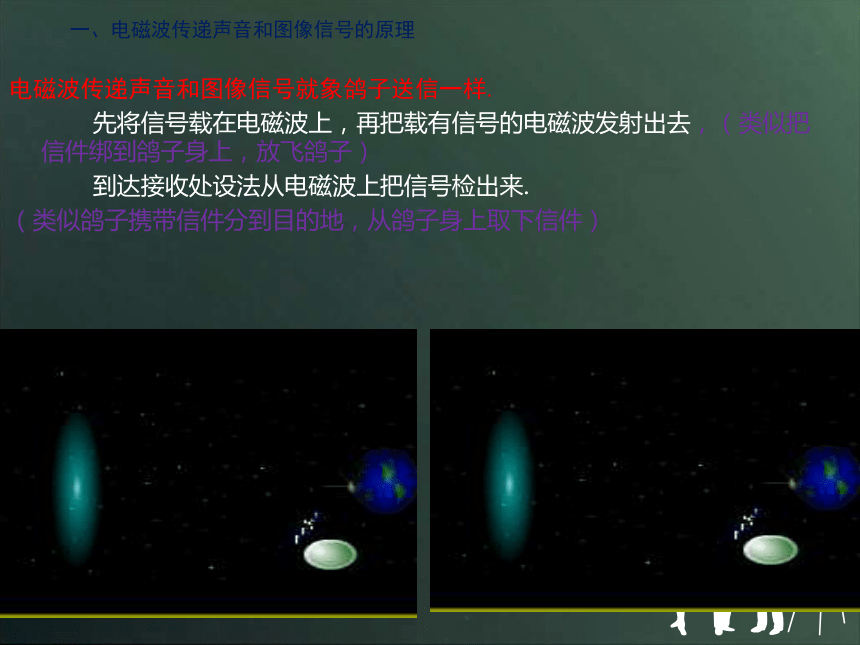

电磁波传递声音和图像信号就象鸽子送信一样.
先将信号载在电磁波上，再把载有信号的电磁波发射出去，（类似把信件绑到鸽子身上，放飞鸽子）
到达接收处设法从电磁波上把信号检出来.

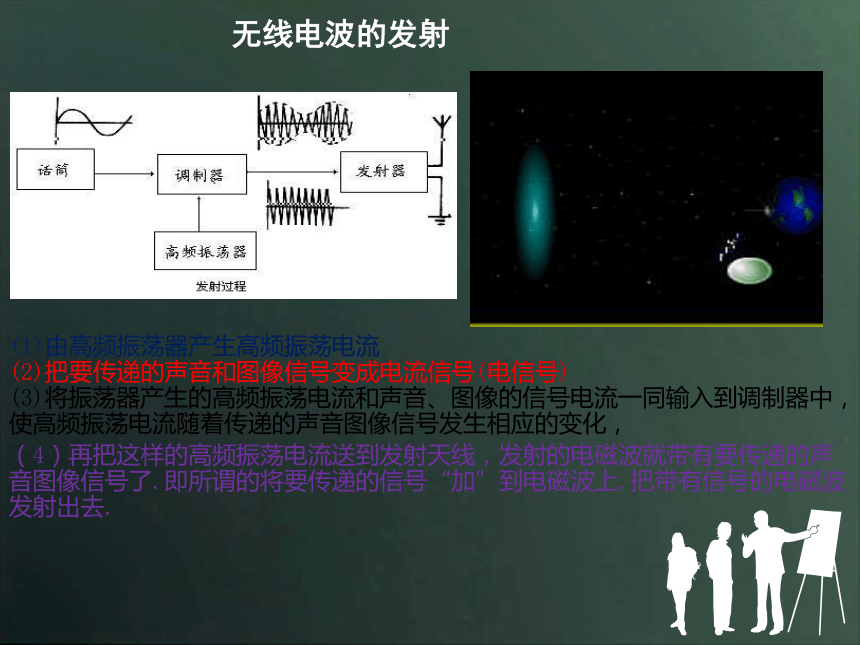

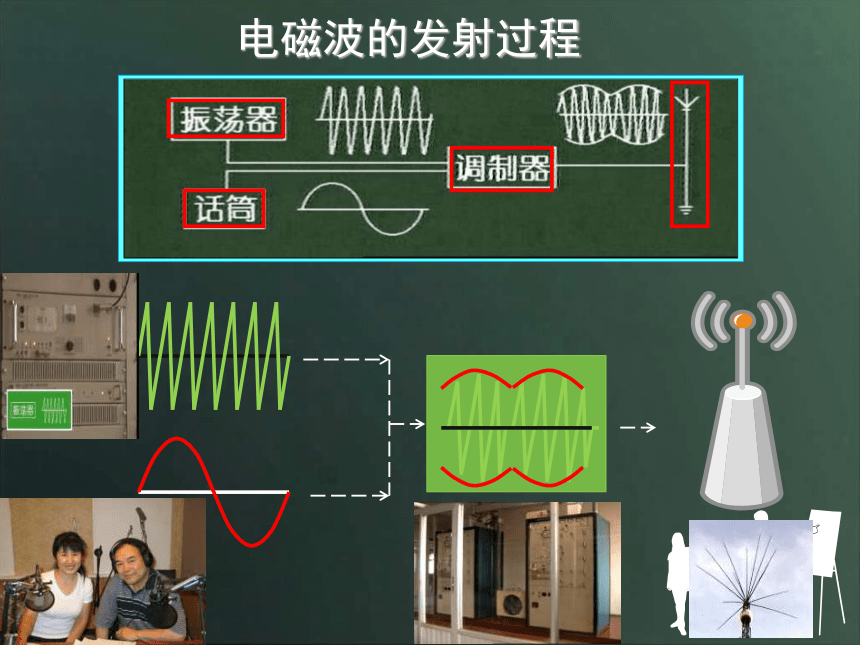

（类似鸽子携带信件分到目的地，从鸽子身上取下信件）电磁波的发射过程无线电波的发射(1)由高频振荡器产生高频振荡电流(2)把要传递的声音和图像信号变成电流信号(电信号) (3)将振荡器产生的高频振荡电流和声音、图像的信号电流一同输入到调制器中，使高频振荡电流随着传递的声音图像信号发生相应的变化，

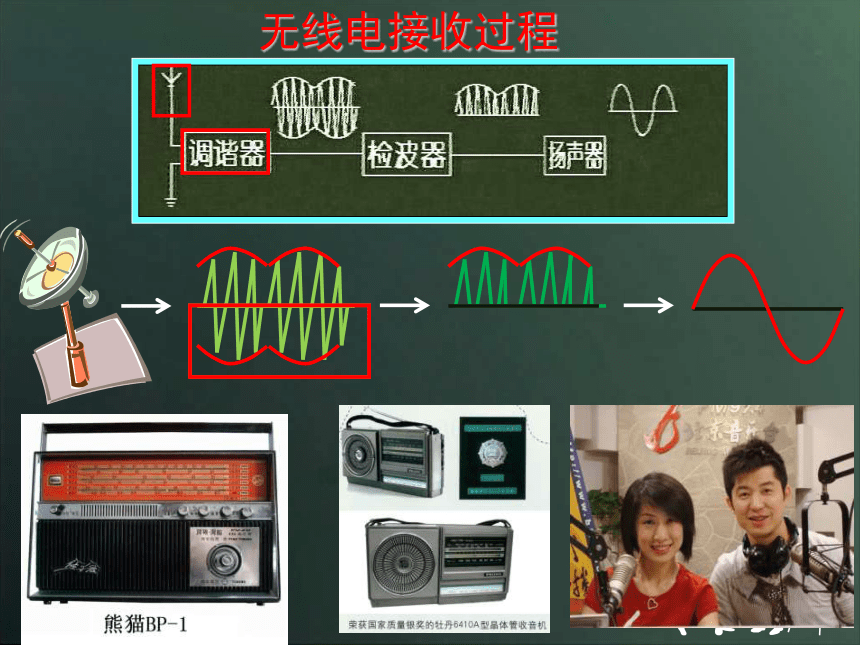

（4）再把这样的高频振荡电流送到发射天线，发射的电磁波就带有要传递的声音图像信号了.即所谓的将要传递的信号“加”到电磁波上.把带有信号的电磁波发射出去. 无线电接收过程无线电波的接收(1)用天线接收电磁波. (2)用调谐器即收音机或电视机中选台的电路选出所需要的电信号. (3)让高频振荡电流经过检波器，就能将要传递的声音信号和图像信号从高频振荡电流中“检”出.
（4）把声音信号和图象信号分别送到扬声器和电视机，就能听到声音和看到图像. 无线电广播对比：飞鸽传书－－利用鸽子传递信息。鸽子是信息的“载体”无线电广播－－利用电磁波作为“载体”来传递信息无线电广播信号的发射和接收发射： 2、____________产生___________3、________把__________加载到__________上－－类似于把信绑在信鸽的身上4、_____把_______________________发射出去－－类似于信鸽的放飞－－类似于要远飞的信鸽－－类似于要发出的信件（由_______完成）1、_____把_______转换成________广播电台声音信号音频电信号高频电磁波音频电信号高频电磁波载有音频电信号的电磁波话筒载波发生器调制器天线(音频电信号不能用来直接用来发射)1、天线：2、选台和解调： 3、扬声器：接收：接收在空间传播的_______________（1）通过______从各种各样的电磁波中
选择我们要接收的某一频率的电磁波把音频电信号转换为声音（由_____完成）收音机各种各样的电磁波（2）从高频电信号中取出音频电信号调谐器（没有选择性，若把天线接收的电磁波全部变成声音，只会一片嘈杂)3．电视的发射与接收
(1)摄像机把图象变成电信号，发射机把电信号加载到频率很高的电磁波上，通过发 射天线发射到天空。
(2)电视机的接收天线把高频信号接收下来，通过电视机把图象信号取出并放大，由显像管把它还原成图象。
4．音频、视频、射频和频道
(1)由声音变成的电信号，它的频率跟声音的频率相同，在几十赫到几千赫之间，叫做音频信号。
(2)由图象变成的电信号，它的频率在几赫到几兆赫之间，叫做视频信号。
(3)更高频率的电流叫做射频电流。
(4)电视台使用的不同的频率范围叫做频道。 高频振荡器产生
高频振荡电流信号发射机房声音信号图像信号发射天线无线电波的发射图像 电视比一比：比较电视和广播在发射和接收的异同点？相同点：不同点：电视的发射和接收加载到高频电磁波上_______的接收天线
接收__________发射到空中由_______还原成图像由_______放出声音摄像机话筒____信号____信号声音图像电信号发射机发射天线接收： 电视机高频信号取出_____________并放大图像和声音电信号显像管扬声器发射：高频信号（由_______完成）电视台（由_______完成）电视机三、移动电话 工作原理：移动电话相当于是无线电发射台，它将用户的声音转变为高频电信号发射到空中，同时它又相当于一个无线电接受台它又捕捉空中的电磁波，使用户接收到通话对方送来的信息。设立基地台的原因：手持移动电话的体积很小，发射功率不大；它的天线也很简单，灵敏度不高。因此，它跟其他用户的通话要靠较大的固定无线电台转接，这种固定的电台叫做基地台。。基地台⑴有一种可移到的电话叫无绳电话，座机和手机之间没有电话线，但各有一个天线，它们通过无线电波来沟通。⑵无绳电话的主机接在市话网上，相当于一个小型基地台。手机不能离主机太远，工作区域大约在几十米到几百米的范围内。3、移动电话 无绳电话无绳电话移动通信 2、移动电话靠________ （较大的固定无线电台）
使在不同地方的人可以互相通话无绳电话：主机和手机间没有电话线相连，靠无线电波沟通，
主机接在市话网上，相当于一个小型基地台。
手机不能离主机太远。设立基地台的原因：1、移动电话机由_____来传递声音，它既是
__________又是_____。电磁波无线电发射台接收台基地台手机体积小，发射功率不大，
天线简单，灵敏度不高。三.广播、电视和移动通信一.无线电广播
二.电视
三.移动通信无线电广播 电视移动通讯无线电波的发射与接收舰载卫星通讯系统车载数字新闻通讯车反馈练习1．关于移动电话，下列说法中错误的是 ( )
A．移动电话中的声音信号是靠导线中的电流来传递的
B．移动电话中的声音信号是靠空间的电磁波来传递的
C．移动电话机既是无线电发射合，又是无线电接收台
D．移动电话间的通话要靠基地台转接
2．从广播电台发射出去的电磁波是 ( )
A．振荡器产生的高频电磁波
B．随声音变化的低频电磁波
C．经声音信号调制的高频电磁波
D．经图像信号调制的高频电磁波
3．用收音机收听无线电广播时，收音机中承担选台工作的是 ( )
A．接收天线 B．调谐器 C．检波器 D．扬声器 4．调制器的作用是 ( )
A．把声音信号变为电信号 B．能接收电磁波
C．能制造电磁波 D．把电信号加到高频振荡电流卜
5．收音机“收音”的顺序正确的是 ( )
A．调谐——检波——接收天线——喇叭
B．调谐——接收天线——检波——喇叭
C．接收天线——调谐——检波——喇叭
D．接收天线——检波——调谐——喇叭
6．日光灯启动时，在旁边的半导体收音机中会听到“喀喀”声音，关于其原因，下列说法中错误的是 ( )
A．日光灯启动器相当于电台，收音机是接收装置
B．日光灯启动时向外发射电磁波，被收音机接收后发出“喀喀”声
C．日光灯启动时，电路中电流迅速变化在周围产生电磁波
D．收音机是一个电台，日光灯启动器是接收装置 7．下列关于广播、电视问题的叙述正确的是 ( )
A．发射电磁波要有振荡器、话筒、调谐器和天线
B．接收电磁波需要有天线、调谐器、检波器和耳机
C．用电磁波不能传送图像
D．收音机、电唱机、电视机都是接收电磁波的接机
8．电磁波接收时，调谐器的作用是 ( )
A．产生高频振荡电流 B．发射电磁波信号
C．接收电磁波信号 D．选择需要的电磁波
9．下列关于在无线电通信过程中的说法，错误的是 ( )
A．电磁波的波速等于波长乘以频率
B．电磁波的传播速度跟光速相等
C．无线电广播用的是长波和微波
D．频率大的电磁波其波长较小
