第四章 探究电流
第3节 电阻：导体对电流的阻碍作用
1.知道导体和绝缘体的区别，知道常见的导体和绝缘体。
2.知道电阻及其单位，通过实验探究知道决定电阻大小的因素。
3.知道滑动变阻器的构造、原理等
4.了解电阻箱的读数方法。
学习目标
　　导线多是用铜做的，特别重要的电器设备的导线还要用昂贵的银来做。铁也能导电，既多又便宜，想想看，为什么不用铁来做导线呢？
镀锡铜片
铜导线
铁
铜
银
新课引入
一、物体的导电性
点击播放
演示实验：导体和绝缘体
有的物体可以导电，有的物体不可以导电。
新知学习
【导体】对电流阻碍作用小，容易导电的物体。
（1）导体导电的原因：导体中存在自由电荷，可以自由移动。
石墨
人体
湿木
（2）常见的导体：

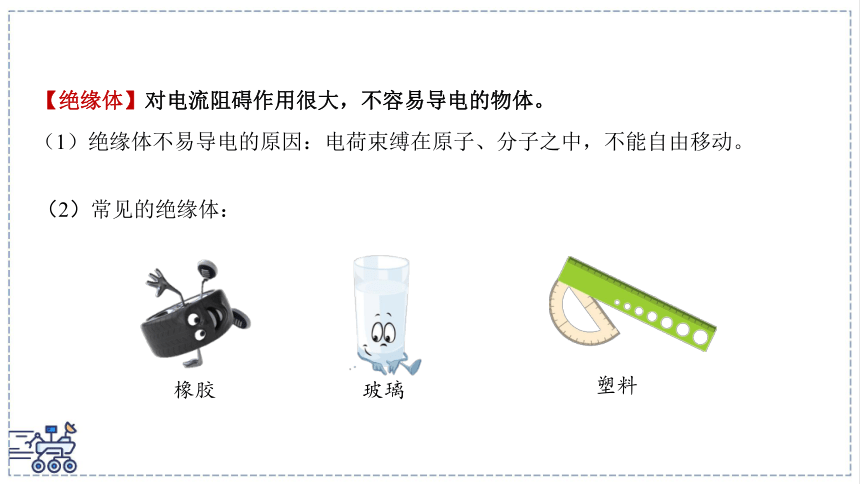

（2）常见的绝缘体：
玻璃
橡胶
塑料
【绝缘体】对电流阻碍作用很大，不容易导电的物体。
（1）绝缘体不易导电的原因：电荷束缚在原子、分子之中，不能自由移动。
右图是常温下一些物质导电和绝缘能力的排列顺序
好的导体和绝缘体都是重要的电工材料。观察电线，你能指出哪些部分是导体，哪些部分是绝缘体吗？
导体和绝缘体之间并没有绝对的界线。
在物理学中，为了更具体地描述物体的导电性，常用电阻(resistance）来定量描述导体对电流阻碍作用的大小，并用字母R表示。
电阻的单位是欧姆，简称欧，符号是Ω。这是为了纪念最早研究电阻的德国科学家欧姆而命名的。
1 MΩ=103 kΩ=106 Ω
兆欧
千欧
欧
二、探究决定电阻大小的因素
实验探究：电阻的大小与什么因素有关
类比水管提出你的猜想与假设
粗细相同的水管，管子长，阻力大。类比：导体越长，电阻越大；
长度相同的水管，管子粗，阻力小。类比：导体越粗，电阻越小。
不同的导体电阻大小不同。导体电阻大小与材料有关；
…………
设计实验
①在实验中采用什么方法去研究？
②在实验中怎样比较电阻的大小？
控制变量法
A
A
B
通过测得导体电流的大小
转换法
实验室有两种导线，应选择什么材料的导体进行实验 为什么
a.导电能力很强的铜线（电阻非常小）
b.导电能力较差的镍铬合金线（电阻较大）
选b，现象明显且防短路。
实验探究：影响导体电阻大小的因素
在本研究中应该控制导体的 和 不变，研究当导体的 发生变化时，导体电阻的变化情况。
材料
长度
横截面积
1. 探究电阻与导体粗细（横截面积）的关系
导体的电阻与粗细（横截面积）有关。
材料、长度相同时，导体的横截面积越小，电阻越大。
实验结论
在本研究中应该控制导体的 和 不变，研究当导体的 发生变化时，导体电阻的变化情况。
材料
横截面积
长度
2. 探究电阻与导体长度的关系
导体的电阻与长度有关。
材料、横截面积相同时，导体的长度越长，电阻越大。
实验结论
在本研究中应该控制导体的 和 不变，研究当导体的 发生变化时，导体电阻的变化情况。
长度
横截面积
材料
3. 探究电阻与导体材料的关系
导体的电阻与材料有关。材料不同，电阻也不同。
实验结论
总结
导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度、横截面积等因素有关。
在材料、横截面积相同时，导体的长度越长，电阻越 。
在材料、长度相同时，导体的横截面积越小，电阻越 。
在长度、横截面积相同时，导体的材料不同，电阻 。
大
大
不同
三、电阻器——重要的电子元件
打开电视机的外壳，你会看到密密麻麻的电子元件。每个电子元件都需要有自己的工作电流和电压。
但电视机只有一个电源，怎样来调节每个电子元器件的电流和电压呢？
电子工程师们设计了各种阻值的电阻器，用于控制电流和电压大小，使电路正常工作。
碳膜电阻
绕线电阻
金属膜电阻
电阻器是电子技术中的重要元件，简称电阻。其阻值一般固定不变，种类很多，电路中的符号为 。
一根导线固定在铅笔芯最左端，让另一根铜线在铅笔芯最右端逐渐向左移动，观察灯泡的亮度。
动手实验：
你发现灯的亮度有什么变化 你怎么使小灯泡按照你的意图更亮或更暗
上面实验中，制作了一个通过改变电阻来控制电流的装置,这种装置叫做变阻器。
1.滑动变阻器的作用：通过改变电阻来控制电流
3.滑动变阻器的构造：
滑动变阻器
铭牌
200Ω：滑动变阻器的最大电阻为200Ω。
1.5A：允许电路中通过的最大电流为1.5A
2.滑动变阻器的原理：通过改变接入电路中的电阻丝的长度来改变电阻大小
电阻箱
能够表示出阻值的变阻器。
旋盘式电阻箱
内部结构
右图是实验室常用的旋盘式电阻箱。面板上面有两个接线柱，四个旋钮。调节旋钮，由两个接线柱就能给出0~ 9999Ω之间的任意整数的电阻值。各旋钮对应指示点的读数乘以面板上标记的倍数，然后相加就是两个接线柱间的电阻值。
电阻箱的读数
（1000×1+100×5+10×1+1×7）Ω=1517Ω
图中电阻箱的读数是：
电位器
变阻器在技术上有广泛的应用，电视机、收音机上调节音量的电位器，都是变阻器。
电阻：导体对电流的阻碍作用
物体的导电性
电阻
导体：容易导电
绝缘体：不容易导电
定义：导体对电流的阻碍作用
符号：R
电阻大小影响因素：
材料、长度、横截面积
单位：欧姆（Ω）
电阻器
滑动变阻器
电阻箱
电位器
课堂总结
1.关于导体的电阻,下列说法中正确的是( ) A.导体电阻越大,表示导体对电流的阻碍作用越小
B.导体电阻越大,表示导体对电流的阻碍作用越大
C.导体电阻与电流有关，电流越大导体的电阻越小 D.导体电阻与电流有关，电流越小导体的电阻越大
B
课堂练习
2.如图所示，当滑动变阻器的滑片Р向左移动时，能使电路中的电阻变小的接法是( )
D
3.如图所示,电阻箱的示数为_____Ω。
（1000×2+10×1+1×8）Ω
=2018Ω
2018
