专题11 电路、电流、电压、电阻（有解析）【真题荟萃】2024年中考物理真题分类汇编（全国通用）

中小学教育资源及组卷应用平台

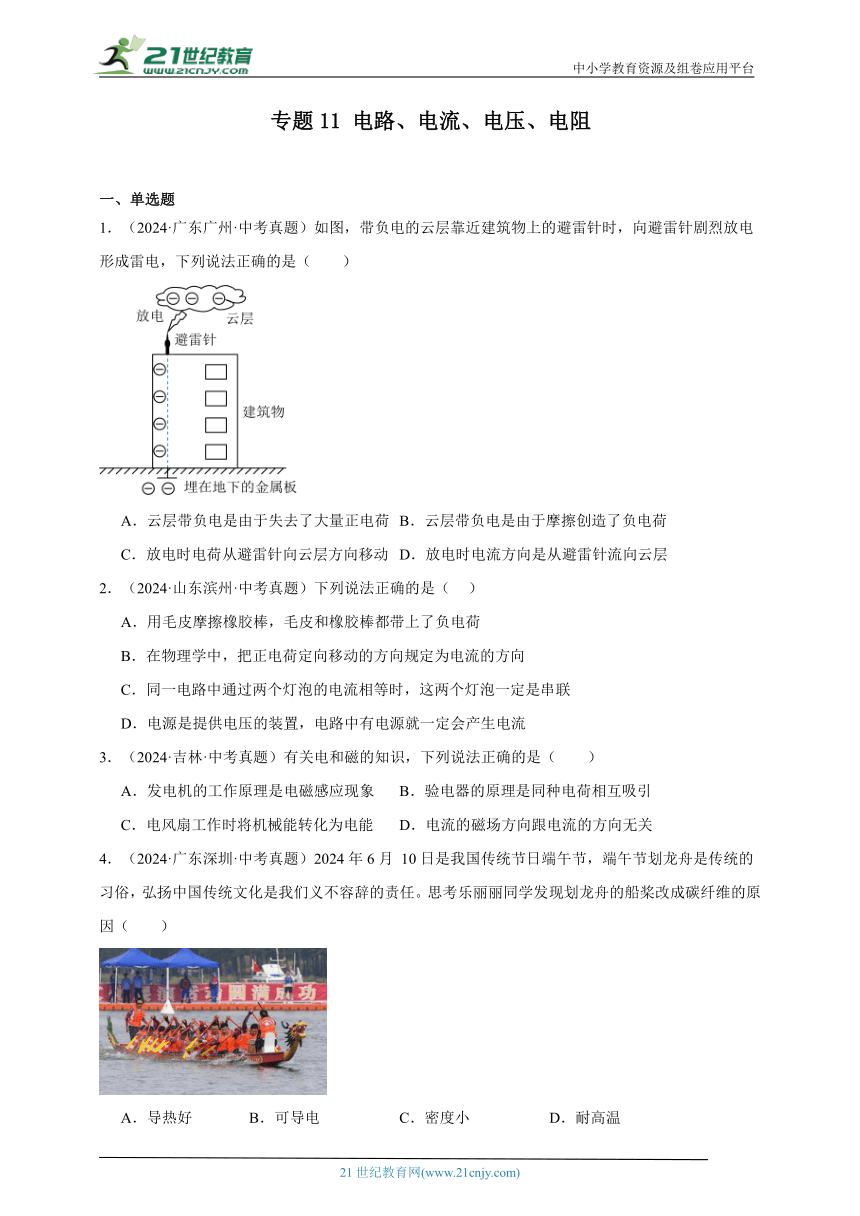

专题11 电路、电流、电压、电阻
一、单选题
1．（2024·广东广州·中考真题）如图，带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电形成雷电，下列说法正确的是（　　）
A．云层带负电是由于失去了大量正电荷 B．云层带负电是由于摩擦创造了负电荷
C．放电时电荷从避雷针向云层方向移动 D．放电时电流方向是从避雷针流向云层
2．（2024·山东滨州·中考真题）下列说法正确的是（ ）
A．用毛皮摩擦橡胶棒，毛皮和橡胶棒都带上了负电荷
B．在物理学中，把正电荷定向移动的方向规定为电流的方向
C．同一电路中通过两个灯泡的电流相等时，这两个灯泡一定是串联
D．电源是提供电压的装置，电路中有电源就一定会产生电流
3．（2024·吉林·中考真题）有关电和磁的知识，下列说法正确的是（　　）
A．发电机的工作原理是电磁感应现象 B．验电器的原理是同种电荷相互吸引
C．电风扇工作时将机械能转化为电能 D．电流的磁场方向跟电流的方向无关
4．（2024·广东深圳·中考真题）2024年6月 10日是我国传统节日端午节，端午节划龙舟是传统的习俗，弘扬中国传统文化是我们义不容辞的责任。思考乐丽丽同学发现划龙舟的船桨改成碳纤维的原因（　　）
A．导热好 B．可导电 C．密度小 D．耐高温

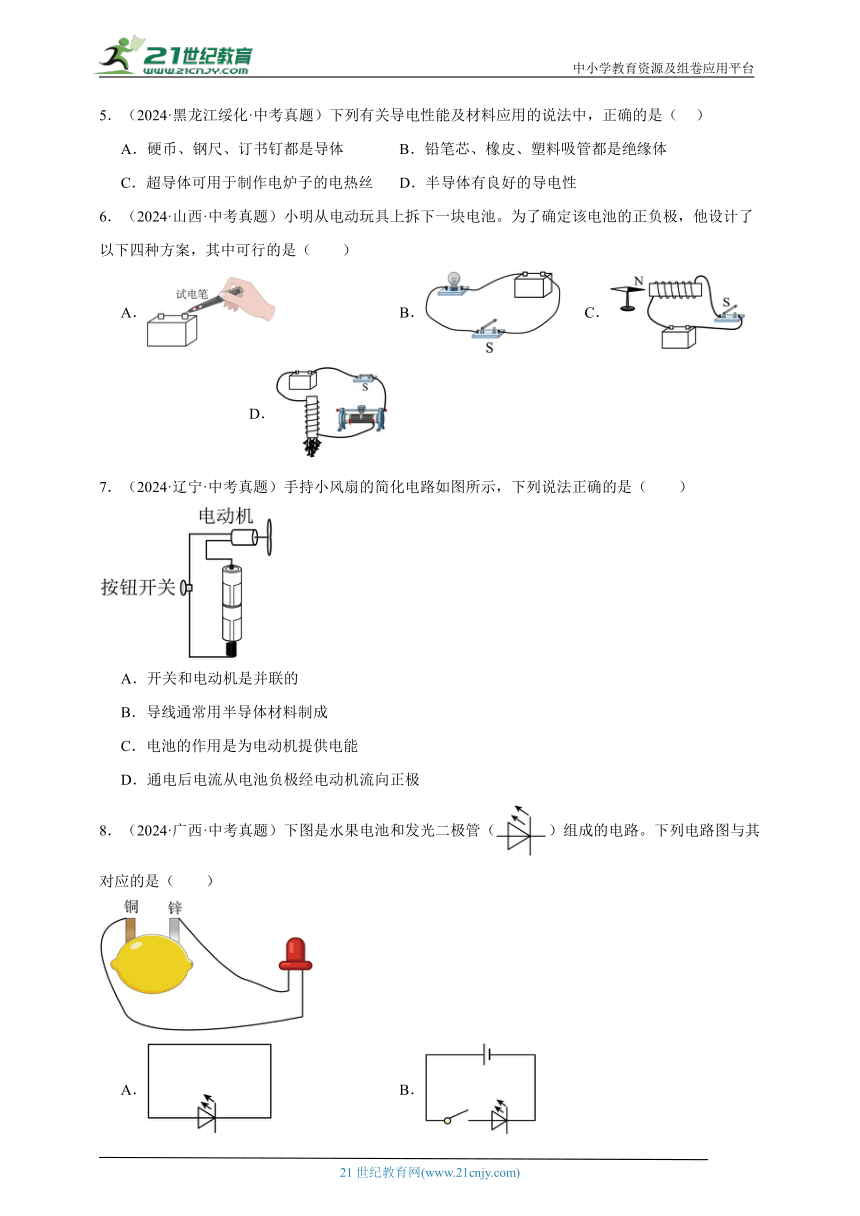

5．（2024·黑龙江绥化·中考真题）下列有关导电性能及材料应用的说法中，正确的是（ ）
A．硬币、钢尺、订书钉都是导体 B．铅笔芯、橡皮、塑料吸管都是绝缘体
C．超导体可用于制作电炉子的电热丝 D．半导体有良好的导电性
6．（2024·山西·中考真题）小明从电动玩具上拆下一块电池。为了确定该电池的正负极，他设计了以下四种方案，其中可行的是（　　）
A． B． C． D．
7．（2024·辽宁·中考真题）手持小风扇的简化电路如图所示，下列说法正确的是（　　）
A．开关和电动机是并联的
B．导线通常用半导体材料制成
C．电池的作用是为电动机提供电能
D．通电后电流从电池负极经电动机流向正极
8．（2024·广西·中考真题）下图是水果电池和发光二极管（）组成的电路。下列电路图与其对应的是（　　）
A． B．
C． D．

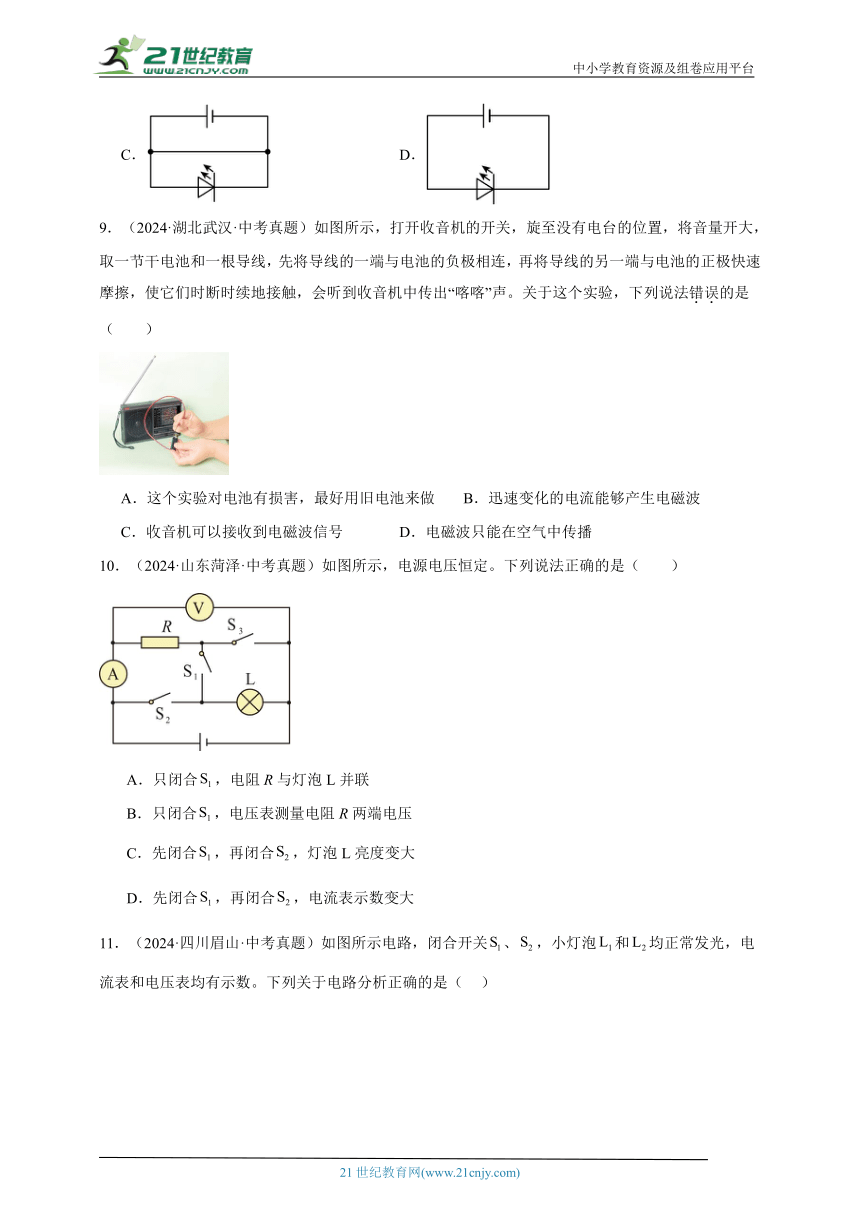

9．（2024·湖北武汉·中考真题）如图所示，打开收音机的开关，旋至没有电台的位置，将音量开大，取一节干电池和一根导线，先将导线的一端与电池的负极相连，再将导线的另一端与电池的正极快速摩擦，使它们时断时续地接触，会听到收音机中传出“喀喀”声。关于这个实验，下列说法错误的是（　　）
A．这个实验对电池有损害，最好用旧电池来做 B．迅速变化的电流能够产生电磁波
C．收音机可以接收到电磁波信号 D．电磁波只能在空气中传播
10．（2024·山东菏泽·中考真题）如图所示，电源电压恒定。下列说法正确的是（　　）
A．只闭合，电阻R与灯泡L并联
B．只闭合，电压表测量电阻R两端电压
C．先闭合，再闭合，灯泡L亮度变大
D．先闭合，再闭合，电流表示数变大

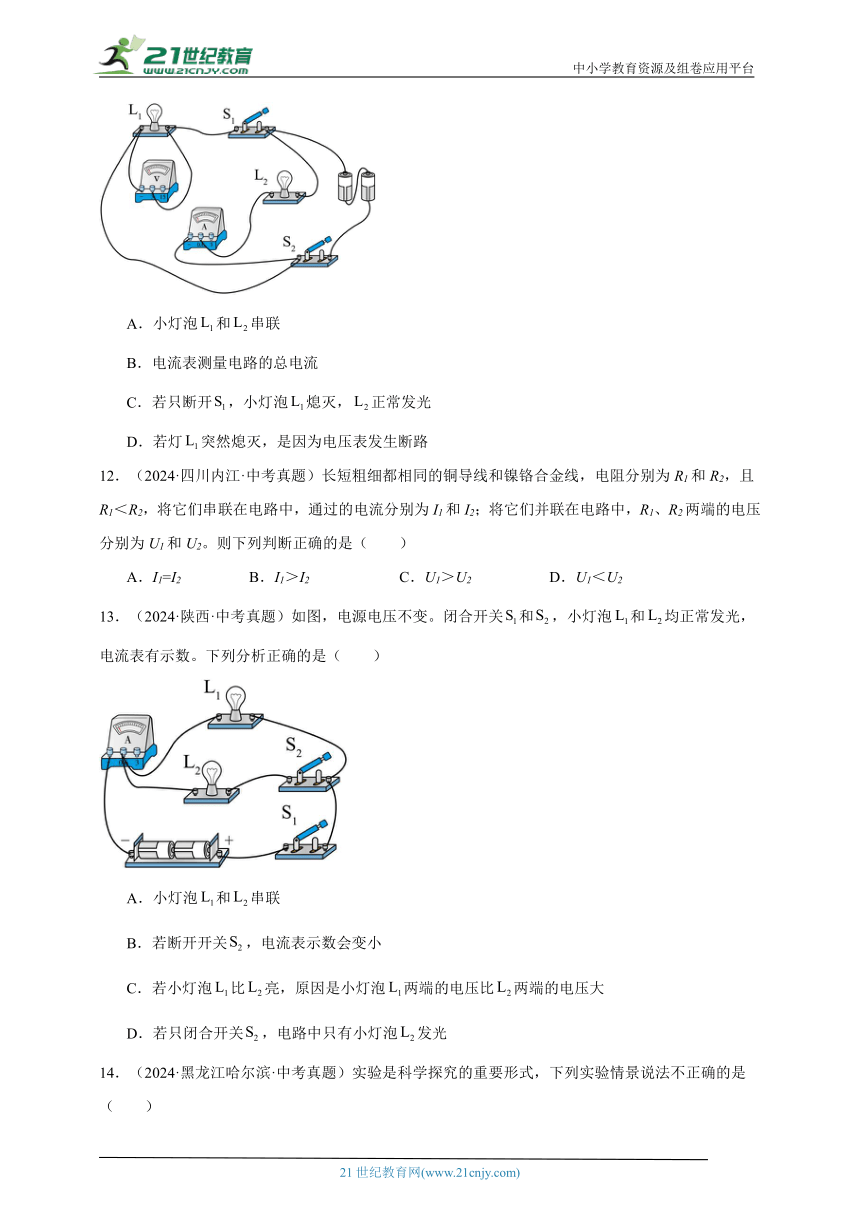

11．（2024·四川眉山·中考真题）如图所示电路，闭合开关、，小灯泡和均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是（ ）
A．小灯泡和串联
B．电流表测量电路的总电流
C．若只断开，小灯泡熄灭，正常发光
D．若灯突然熄灭，是因为电压表发生断路
12．（2024·四川内江·中考真题）长短粗细都相同的铜导线和镍铬合金线，电阻分别为R1和R2，且R1＜R2，将它们串联在电路中，通过的电流分别为I1和I2；将它们并联在电路中，R1、R2两端的电压分别为U1和U2。则下列判断正确的是（　　）
A．I1=I2 B．I1＞I2 C．U1＞U2 D．U1＜U2
13．（2024·陕西·中考真题）如图，电源电压不变。闭合开关和，小灯泡和均正常发光，电流表有示数。下列分析正确的是（　　）
A．小灯泡和串联
B．若断开开关，电流表示数会变小
C．若小灯泡比亮，原因是小灯泡两端的电压比两端的电压大
D．若只闭合开关，电路中只有小灯泡发光

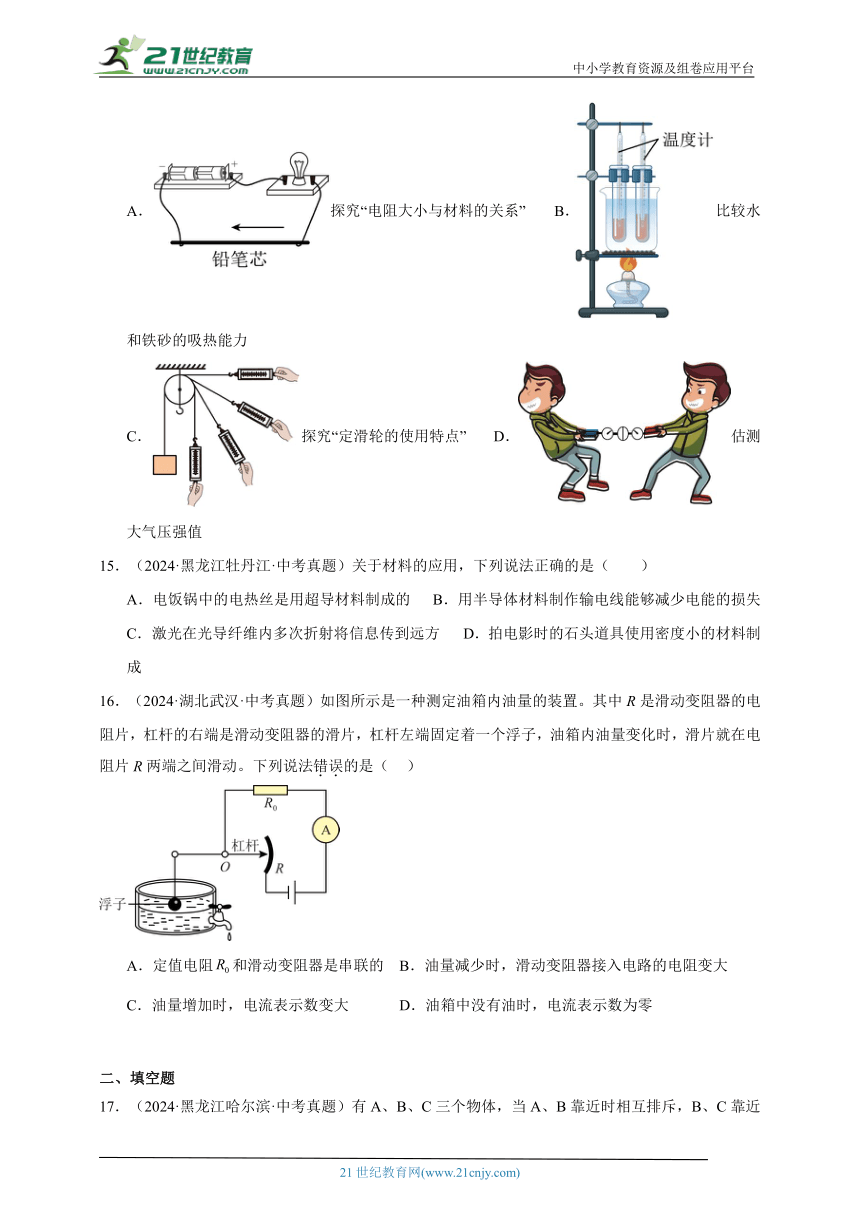

14．（2024·黑龙江哈尔滨·中考真题）实验是科学探究的重要形式，下列实验情景说法不正确的是（　　）
A．探究“电阻大小与材料的关系” B．比较水和铁砂的吸热能力
C．探究“定滑轮的使用特点” D．估测大气压强值
15．（2024·黑龙江牡丹江·中考真题）关于材料的应用，下列说法正确的是（　　）
A．电饭锅中的电热丝是用超导材料制成的 B．用半导体材料制作输电线能够减少电能的损失
C．激光在光导纤维内多次折射将信息传到远方 D．拍电影时的石头道具使用密度小的材料制成
16．（2024·湖北武汉·中考真题）如图所示是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，杠杆的右端是滑动变阻器的滑片，杠杆左端固定着一个浮子，油箱内油量变化时，滑片就在电阻片R两端之间滑动。下列说法错误的是（ ）
A．定值电阻和滑动变阻器是串联的 B．油量减少时，滑动变阻器接入电路的电阻变大
C．油量增加时，电流表示数变大 D．油箱中没有油时，电流表示数为零
二、填空题
17．（2024·黑龙江哈尔滨·中考真题）有A、B、C三个物体，当A、B靠近时相互排斥，B、C靠近时相互吸引。上述现象如果是由它们可能具有磁性导致的，那么 一定具有磁性；上述现象如果是由它们可能带有电荷导致的、那么 可能带电。
18．（2024·广东深圳·中考真题）用航标灯发出的光来让海上的船只看清方位说明光能传递 ， 是正极，是 能转换为电能。
19．（2024·黑龙江齐齐哈尔·中考真题）小龙在使用家中的插线板时发现：插线板上指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
（1）根据上述现象可判断，插线板正常使用时，指示灯和插孔是 （选填“串联”或“并联”）的；
（2）如图所示，小龙发现爸爸在使用插线板时，未将插头完全插入插孔内。小龙认为插头未完全插入插孔与插头完全插入插孔时相比，插脚连接处发热更多，存在安全隐患。请你根据所学的电学知识，说明小龙判断的依据。
20．（2024·黑龙江哈尔滨·中考真题）小明想探究“电流与电阻的关系”，某次测量时电流表的示数如图甲所示，此时电流为 A；经过测量多组数据后绘制出I-R图像如图乙所示，由图像得到的结论是 。
21．（2024·黑龙江鸡西·中考真题）如图为灯泡L和定值电阻R的I-U图像，若将L和R并联在电源电压为3V的电路中，干路电流为 A；若将其串联在电源电压为4V的电路中，L和R的阻值之比为 。
22．（2024·四川内江·中考真题）我国家用电冰箱，正常工作时的电压为 V；电冰箱内的压缩机和灯都能够独立工作，互不影响，则压缩机和灯之间的连接方式是 （选填“串联”或“并联”）。
23．（2024·青海·中考真题）“飞天”兴趣小组设计了如图所示的头盔两侧照明灯电路图，其电路连接方式为 联，照明灯两端的电压 （选填“相同”或“不同”）。
24．（2024·宁夏·中考真题）我国城乡一些老旧小区家庭供电线路线芯横截面积未达到《民用建筑电气设计标准》要求，需要对这部分电路进行改造。
（1）因为输电线有电阻，会有电能损耗，这主要是由于电流的 效应引起的。
（2）改造的主要内容是把电线线芯换成更粗的，请用物理知识解释这样做的目的。
25．（2024·四川广安·中考真题）LED灯已广泛应用于展示台装饰、居家照明、城市夜景美化等，制作LED灯的材料是 （选填“半导体”或“超导体”）。如图为某学校电子屏中滚动播放的标语，其显示屏中的“增”字有一部分未显示曾强文明意识出来，其它部分正常发光，由此可知，未发光部分与其它部分建设和谐校园之间是 联的。
26．（2024·吉林·中考真题）某调光台灯简化电路图如图所示，电源电压保持不变。为使台灯变亮，滑片应向 端移动。台灯工作一段时间后，发现无论怎样调节滑片，台灯一直很亮且亮度不变，电路发生的故障可能是滑动变阻器 。
三、实验题
27．（2024·内蒙古包头·中考真题）学生小组利用现有器材：电源（6V）、阻值不超过20Ω的多个定值电阻、待测电阻、电流表、电压表、滑动变阻器（50Ω 2A）、开关、导线若干，完成多个电学实验。
（1）研究电流与电压的关系。
①设计电路并画出电路图如图甲所示；
②依据电路图选用部分器材连接电路。请用笔画线代替导线将图乙实物电路连接完整，导线不要交叉；
③将滑片调至阻值最大处，闭合开关，移动滑片，发现电流表与电压表均无示数，故障可能是 （写出一处即可），查找故障，排除故障；
④闭合开关，移动滑片，多次改变定值电阻两端的电压和通过它的电流。记录数据并绘制如图丙所示的I-U图象。分析图象可得：电阻一定时， 。本实验选用的是 Ω的定值电阻；
（2）将图乙中的定值电阻调换为 ，还可以完成 实验（写出一个实验名称即可）。本实验收集多组数据的目的是 。
28．（2024·重庆·中考真题）小吴同学利用图甲中的器材探究导体A、B中电流与两端电压的关系，其中电源电压可调。
（1）连接好如图甲所示电路，试触开关，发现电流表无示数、电压表指针偏转到最大值，原因可能是导体A发生 ；排除故障后，闭合开关进行实验，某次实验时电流表如图乙所示，示数为 A；
（2）多次改变导体A两端的电压，并记录对应的 。换用导体B重复上述实验，根据实验数据绘制图像如图丙所示。分析图像发现，同一导体两端的电压与通过电流的比值是 的，因此将这个比值定义为导体的电阻；
（3）根据电阻定义可知导体B的阻值为 Ω。在工程技术中用不同颜色的环对电阻进行标记，阻值是两位数以内的电阻可以根据前两环的颜色来判断阻值，色环含义及导体A、B的色环如图丁所示，若还需用到一个15Ω的电阻，应选用图戊中电阻 （选填“d”“e”或“f”）。
实验次数 ① ② ③
R/Ω 15 B A
I/A 0.2 0.3 0.4
（4）小欣同学用上述器材研究导体中电流与电阻的关系，保持电源电压不变，为了精确控制导体两端的电压，于是串联接入滑动变阻器进行实验。①电路中接入15Ω的电阻，使电阻两端电压达到某一固定值，测出电流；②将15Ω的电阻替换为B，要使B两端电压达到固定值，变阻器接入的阻值应比前次实验 ；③将电阻B替换为A再次进行实验。三次实验数据如表所示，交流时小欣发现第③次实验数据有误，这是由于接入A后忘记调节变阻器，滑片仍在第②次实验的位置，此时变阻器接入的阻值是 Ω。
29．（2024·黑龙江绥化·中考真题）如图甲是“探究并联电路的电流规律”实验装置。
实验次数 两端 电压 两端 电压 、两端 总电压U/V
1 1.3 1.5 2.8
2 1.2 1.2 2.8
3 1.1 1.1 2.8
（1）连接电路时应 开关；
（2）如图甲，电流表测量的是灯泡 的电流，实验中和应该选择规格 （选填“相同”或“不同”）的灯泡；
（3）完成实验后，利用已有器材又找来电压表“探究串联电路的电压规律”，设计了图乙所示电路。闭合开关，发现灯均不亮，电压表示数接近电源电压，故障原因可能是 ；（写出一种即可）
（4）排除故障后，选择合适的器材多次实验并记录数据，如图丙所示，由此可得出串联电路的电压规律： 。（用U、、写表达式即可）
30．（2024·广东·中考真题）探究串联电路中电压的规律；
（1）根据图甲所示的电路图，用笔画线代替导线将图乙所示电路连接完整；
（2）连接电路时，开关应处于 状态，正确连接电路后，闭合开关，若灯断路，则两端 （选填“有”或“无”）电压；
（3）用电压表分别测出电压和。其中测时，电压表的示数如图丙所示，示数为 V。接着更换不同规格的灯泡并多次实验，数据记录见表；
实验次序 电压/V 电压/V 电压/V
1 1.7 2.9
2 1.3 1.6 2.9
3 1.1 1.8 2.9
①分析表中数据，得到初步结论：串联电路两端的总电压等于各部分电路两端电压 ；
②为使结论更具普遍性，小明将灯泡换成其他类型用电器并多次实验。此外，还可以 。
四、综合题
31．（2024·天津·中考真题）生物小组的同学们在冬天利用杂草、落叶及泥土等材料制作花肥时，发现天气太冷肥料不易发酵，于是他们想制作一个电加热垫给肥料加热。
【初步设计】选取一根粗细均匀的电热丝，将其接在电压恒为的电源上（如图所示），加热功率为，该电热丝的电阻 。（不考虑温度对电阻的影响）
【改进设计】为获得不同的加热功率，从电热丝的中点处引出一条导线，将电热丝以不同方式连接在电压为的电源上，可以得到另外两个加热功率和，且。请你在图甲、乙中将各元件连接成符合改进要求的电路，并推导出与之比。说明：电热丝上只有三处能接线，电热丝的额定电流满足设计需求。
【优化设计】为方便操控，再增加一个单刀双掷开关，通过开关的通断和在1、2触点间的切换，实现加热垫和三档功率的变换。请你在图中将各元件连接成符合优化要求的电路。注意：无论怎样拨动开关，不能出现电源短路。
32．（2024·云南·中考真题）我国制造的新型材料PTC、NTC可制成热敏电阻，现已打破国外技术垄断，被广泛应用于新能源汽车、电热器等多种电子产品。如图甲所示为PTC、NTC热敏电阻阻值随温度变化关系的图像。如图乙所示的电路，电源电压恒为6V，电压表量程，滑动变阻器Rp的阻值范围为，Rx的位置可接入PTC或NTC热敏电阻。
（1）由图甲可知，在之间PTC热敏电阻的阻值随温度升高的变化情况是 ；
（2）NTC热敏电阻温度为240℃时阻值为56Ω，将其接入图乙中的Rx位置，闭合开关，移动滑片，使电压表示数为2.8V，求通过NTC热敏电阻的电流和通电10s它所消耗的电能；( ) ( )
（3）现有PTC和NTC热敏电阻各一个，请任选其一接入图乙中的Rx位置，在热敏电阻温度为152℃时移动滑片，使电压表示数为2.5V，然后保持滑片位置不变。为保证电路安全，求所选热敏电阻允许降到的最低温度。( )（计算过程中若有近似，请用分数代入计算）
参考答案：
1．D
【详解】AB．云层带负电是由于云层与空气摩擦而带电的，在摩擦的过程中云层得到电子而带负电，摩擦起电的实质是电子从一个物体转移到另一个物体，并没有创造电荷，故AB错误；
CD．物理学中规定正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流的方向相反。放电时，负电荷从云层流向避雷针，电流方向是从避雷针流向云层，故C错误，D正确。
故选D。
2．B
【详解】A．用毛皮摩擦橡胶棒，橡胶棒得到电子带负电，毛皮失去电子带正电，故A错误；
B．在物理学中，把正电荷定向移动的方向规定为电流的方向，电流的方向与电子的方向相反，故B正确；
C．两个灯泡规格相同时，若并联，也会电流相同，故C错误；
D．电源是提供电压的装置，电路中有电源且为通路时才会产生电流，故D错误。
故选B。
3．A
【详解】A．发电机是利用电磁感应现象的原理来制成的，故A正确；
B．验电器的工作原理是同种电荷相互排斥，故B错误；
C．电风扇工作时将电能转化为机械能，故C错误；
D．电流产生的磁场方向跟电流方向有关，当通电导体中电流方向发生改变时，所产生的磁场方向也发生改变，故D错误。
故选A。
4．C
【详解】划龙舟的船桨改成碳纤维，因为碳纤维的密度较小，与体积相同的其它物体相比，由m=ρV可知质量减小，使用时更省力。
故选C。
5．A
【详解】A．硬币、钢尺、订书钉都是导体，导电性好，故A正确；
B．铅笔芯导电性好，是导体，橡皮、塑料吸管导电性差，是绝缘体，故B错误；
C．超导体的电阻为零，不会发热，所以电能无法转化为内能。所有利用电流热效应工作的电器设备都不能用超导材料制作，故C错误；
D．半导体的导电性能介于导体和绝缘体之间，故D错误。
故选A。
6．C
【详解】A．测电笔是来辨别家庭电路中的火线和零线的，由于测电笔内部高阻的特点，无法辨别电池正负极，故A不符合题意；
B．灯泡的亮或灭，可以判断电路中是否有电流，而不能判断电路中电流的方向，也就不能判断电源的正负极，故B不符合题意；
C．通电螺线管的极性与电流方向有关，由此也可判断出电源的正负极，故C符合题意；
D．通电线圈周围存在磁场，通过吸引铁屑的多少只可以证明磁性的强弱，无法判断电源的正负极，故D不符合题意。
故选C。
7．C
【详解】A．开关要控制电动机的通断，所以开关和电动机是串联的，故A错误；
B．导线一般是用导体材料来制成的，故B错误；
C．电池是电源，电源的作用就是为电动机提供电能的装置，故C正确。
D．通电后，电流从电池的正极经电动机流向电池的负极，故D错误。
故选C。
8．D
【详解】水果电池相当于电源，由图可知，电路中电池和发光二极管串联，故ABC不符合题意，D符合题意。
故选D。
9．D
【详解】A．用导线将电源正负极相连，会将电池短路，容易损坏电池，最好用旧电池来做，故A正确，不符合题意；
B．导线和电池时断时续地接触，会产生变化的电流，变化的电流能够激起电磁波，故B正确，不符合题意；
C．收音机中传出“喀喀”声，说明收音机接收到了电磁波信号，故C正确，不符合题意；
D． 电磁波可以在真空中传播，不是只能在空气中传播，故D错误，符合题意。
故选D。
10．C
【详解】AB．只闭合，电路依次经过电阻R与灯泡L回到负极，电阻R与灯泡L串联，电压表并联在电源两端，测电源电压，故AB错误；
CD．先闭合，电阻R与灯泡L串联，电流表测电路电流，有示数，再闭合，电阻R与电流表被短路，则电流表无示数，所以电流表示数变小，总电阻变小，根据，电路中电流变大，则灯泡L亮度变大，故C正确，D错误。
故选C。
11．C
【详解】由图可知，灯L1与灯L2并联，开关S2控制干路，灯L1与开关S1在一条支路，灯L2与电流表串联在另一条支路中，电压表并联在灯L1的电压；
A．由图可知，闭合开关S1、S2，灯L1和L2并联，故A错误；
B．由图可知，电流表与灯L2在一条支路上，所以电流表测量流过灯L2支路的电流，故B错误；
C．由图可知，灯L1与L2并联，若只断开开关S1，灯L1熄灭，而灯泡L2不受影响，故C正确；
D．由图可知，若电压表发生断路，灯L1仍正常发光，故D错误。
故选C。
12．A
【详解】AB．将电阻R1和R2串联在电路中，通过的电流分别为I1和I2，因为串联电路的电流处处相等，所以
I1=I2
故A正确，B错误；
CD．将R1和R2并联在电路中，R1、R2两端的电压分别为U1和U2，由并联电路电压规律知道
故CD错误。
故选A。
13．B
【详解】A．根据实物图可知，电流有两条路径回到电源负极，可知小灯泡和并联，故A错误；
B．根据实物图可知，由于小灯泡和并联，电流表测干路的电流，若断开开关，小灯泡所在的这条支路的电流为0，则电流表示数会变小，故B正确；
C．根据实物图可知，小灯泡和并联，所以小灯泡和两端的电压相等，故C错误；
D．根据实物图可知，开关S2控制小灯泡所在的支路，所以只闭合开关，电路断路，两个灯泡都不亮，故D错误。
故选B。
14．A
【详解】A．图中改变铅笔芯连入电路的长度，改变电阻，探究电阻大小与长度的关系，故A错误，符合题意；
B．实验时，用同一酒精灯分别加热两个相同试管中的水和铁砂，加热时间相同，则水和铁砂吸收的热量相同，比较温度计示数大小判断水和铁砂的吸热能力，故B正确，不符合题意；
C．改变拉力的方向，读取弹簧测力计的示数，探究定滑轮的特点，故C正确，不符合题意；
D．测出拉开吸盘时大气对吸盘的压力和吸盘的面积，可估测大气压强的值，故D正确，不符合题意。
故选 A。
15．D
【详解】A．电饭锅是通过电热丝电流流过时电阻丝发热将电能转化为内能，电阻为零的超导体无法将电能转化为内能，故A错误；
B．半导体材料的导电性能在导体和绝燃体之间，且具有单向导电性，不适合做输电线，其物理性能使其不能够减少电能损失，故B错误；
C．激光在光导纤维内是经过多次反射而将信息传到远方，故C错误；
D．拍电影时的石头道具使用密度小的材料制成，相同体积下质量较小，可避免演员受伤，故D正确。
故选D。
16．D
【详解】A．如图所示，定值电阻与变阻器串联，电流表测量电路中电流，故A正确，不符合题意；
B．当油箱中的油量减少时，浮子向下运动，滑杆会向上运动，变阻器接入电路中电阻增大，故B正确，不符合题意；
C．当油箱中的油量增加时，浮子向上运动，滑杆会向下运动，变阻器接入电路中电阻变小，由欧姆定律得，电路中电流变大，故C正确，不符合题意；
D．油箱中没有油时，滑片在最上端，滑动变阻器连入电路的阻值最大，此时R0与R串联，电路中电阻最大，电流最小，但不为0，电流表有示数，故D错误，符合题意。
故选D。
17． A、B C
【详解】[1]异名磁极相互吸引，同名磁极相互排斥，带有磁性的物体可以吸引铁钴镍等物质，当A、B靠近时相互排斥，说明A、B磁极为同名磁极，A、B一定具有磁性，B、C靠近时相互吸引，B具有磁性，C可能带有磁性，异名磁极而相互吸引，C也可能是铁钴镍等物质被带有磁性的B吸引，所以A、B一定具有磁性。
[2]异种电荷相互吸引，同种电荷相互排斥，带电体可以吸引轻小物体，当A、B靠近时相互排斥，说明A、B一定带同种电荷；B、C靠近时相互吸引，B带有电荷，C也可能带有异种电荷被吸引，也可能是因为带电体可以吸引轻小物体的性质被吸引，所以C可能带电。
18． 信息 碳 化学
【详解】[1]光在同种均匀介质中沿直线传播，航标灯发出的光沿直线传播，海上的船只看清方位，说明光能传递信息。
[2][3]电源的外部电流从电源的正极出发回到负极，由图中电流方向可知碳是正极，电池将化学能转化为电能。
19． 并联 见解析
【详解】（1）[1] 如果指示灯损坏，开关闭合时插孔也能提供工作电压，说明指示灯和插孔是并联的，可以独立工作，互不影响。
（2）[2] 插头未完全插入插孔内时，插脚的连接处接触面积较小，电阻变大，根据可知相同时间内产生热量较多，存在安全隐患。
20． 0.3 见解析
【详解】[1]由图甲可知，电流表的量程是0~0.6A，分度值是0.02A，电流表的示数是0.3A。
[2]由图乙可知，电流和电阻的乘积不变，即电压表的示数不变，可以得到电压不变时，通过导体的电流与导体的电阻成反比。
21． 0.6 1∶3
【详解】[1]将L和R并联在电源电压为3V的电路中，由并联电路中各支路电压等于电源电压可知，L和R两端电压都为3V，并联电路中，干路电流等于各支路电流之和，由图可得
[2]将其串联在电源电压为4V的电路中，由串联电路中各用电器电压之和等于电源电压，串联电路中处处电流相等，由图可得，当电路电流为0.2A时，L电压为1V， R电压为3V，此时电源电压为
由欧姆定律得，L与R的阻值之比
22． 220 并联
【详解】[1]我国家庭电路的电压为220V，故我国家用电冰箱正常工作时的电压为220V。
[2]电冰箱内的压缩机和灯都能够独立工作，互不影响，则压缩机和灯是并联关系。
23． 并 相同
【详解】[1][2] 电流从电源的正极出发，分别经过两个灯泡回到电源负极，因此小灯泡 L1和L2并联连接；根据并联电压规律可知照明灯两端的电压相同。
24． 热 见解析
【详解】（1）[1]因为输电线有电阻，由可知，通电时输电线会产生热量，这是电流的热效应。
（2）[2]由影响导体电阻大小的因素可知，进户线的材料和长度一定时，导线越粗，电阻越小，根据可得在电流和通电时间相同的情况下，输电线产生的热量小，减少了输电过程中电能的损耗，同时产生热量少导线不易发热，用电更安全。
25． 半导体 并
【详解】[1]导电能力介于导体和绝缘体之间的材料叫半导体，半导体是制作二极管、三极管的材料，常用在电子元件上，LED灯中的发光二极管由半导体材料制成。
[2]其显示屏中的“增”字有一部分未显示曾强文明意识出来，其它部分正常发光，因此可知，未发光部分与其它部分是独立工作，互不影响的，故未发光部分与其它部分建设和谐校园之间是并联的。
26． 左/A端 短路
【详解】[1]为使台灯变亮，要增大电路中的电流，电源电压不变，由欧姆定律可知应减小电路中的电阻，由图可知滑片往左端（或A端）移动可减小接入电路的阻值。
[2]台灯工作一段时间后，发现无论怎样调节滑片，台灯一直很亮且亮度不变，说明滑动变阻器不能改变接入阻值大小，故电路发生的故障可能为滑动变阻器短路。
27． 滑动变阻器断路 通过导体的电流与导体两端电压成正比 10 小灯泡 测小灯泡电功率 寻找普遍规律
【详解】（1）[1]滑动变阻器采用一上一下的方式串联接入电路，按图甲连接实物图，如图所示：
[2]闭合开关，电流表无示数，说明故障可能是断路，电压表也无示数，则电压表未与电源连通，故可能是电压表并联以外部分断路，故故障可能滑动变阻器断路。
[3]如图，I-U图象为一过原点的直线，分析图象可得：电阻一定时，通过导体的电流与导体两端的电压成正比。
[4]由I-U图象上的对应点及公式得，所用定值电阻为
（2）[5][6][7]将图乙中的定值电阻调换为小灯泡，可完成测小灯泡电功率实验，本实验收集多组数据的目的是得到普遍规律。
28． 断路 0.2 电流表示数 一定 10 e 更小 10
【详解】（1）[1]试触开关，发现电流表无示数，则电路发生断路，电压表指针偏转到最大值，说明电压表外侧电路正常，则原因可能是导体A发生断路。
[2]如图乙所示，电流表的量程为0~0.6A，分度值为0.02A，示数为0.2A。
（2）[3]探究电流与两端电压的关系时，采用控制变量法，需要保持电阻的阻值不变，多次改变导体A两端的电压，并记录对应的电流表示数。
[4]由图丙可知，导体A两端的不同电压与对应电流的比值为
导体B两端的不同电压与对应电流的比值为
由上述可知，同一导体两端的电压与通过电流的比值是一定（相同）的。
（3）[5]根据电阻定义可知导体B的阻值为
[6]导体A的阻值为
色环含义及导体A、B的色环如图丁所示，由导体A和导体B的阻值和对应色环可知，黑色代表数字0，绿色代表数字5，棕色代表数字1，因此15Ω的电阻对应的色环十位数应为棕色，个位数应为绿色，故应选用图戊中电阻e。
（4）②[7]根据串联分压知识可知，阻值越大，分压越多，将15Ω的电阻替换为B，电阻的阻值减小，分压变小，要使B两端电压达到固定值，则应减小变阻器的阻值，使变阻器的分压变小，从而使电阻两端电压增大为固定值，故变阻器接入的阻值应比前次实验更小。
③[8]将电阻B替换为A再次进行实验时，电源电压不变，变阻器的阻值不变，由串联电路电压规律和表格数据可知，第②次的电源电压可表示为
①
第③次的电源电压可表示为
②
联立①②式可得，电源电压，变阻器的阻值。
29． 断开 不同 灯泡断路（灯丝断了或灯泡接线柱接触不良）
【详解】（1）[1]连接电路时，为了保护电路，开关应断开。
（2）[2]图甲中，两灯并联在电路中，电流表与灯L1串联在同一支路，测量灯L1电流。
[3]为了避免实验的偶然性，实验中应选择规格不同的灯泡进行实验。
（3）[4]图乙中，两灯串联连接，电压表测灯L1两端的电压，闭合开关，两灯都不亮，可能是电路出现了断路，电压表示数接近电源电压，电压表测量电源电压，则其并联部分断路了，所以故障原因是灯L1断路了。
（4）[5]由表格数据知，每组对应的数据都有：L1两端的电压与L2两端的电压之和等于L1、L2两端总电压，所以有
U=U1+U2
30． 断开 无 1.20 之和 更换电压不同的电源多次实验
【详解】（1）[1]如图所示，电流从电池的正极出发，经过开关、灯泡L1、灯泡L2、回到负极，故用一个导线将灯泡L2的右端接线柱和灯泡L1左端接线柱相连，故电路图如图所示：
（2）[2][3]为了保护电路，开关需要断开；闭合开关，若灯断路，则没有电流灯泡L1，则两端无电压。
（3）[4]电压表的示数如图丙所示，选择小量程，分度值为0.1V，故读数为1.20V。
①[5]分析表格中的数据可知，
故结论为串联电路两端的总电压等于各部分电路两端电压之和。
②[6]为使结论更具普遍性，小明将灯泡换成其他类型用电器并多次实验。此外，还可以更换电压不同的电源多次实验，避免偶然性。
31． ，，推导见解析
【初步设计】根据得
【改进设计】设计甲乙电路图如图所示
将电热丝的中点与一端相连，另一端接电源，此时电阻为，功率为

将电热丝的中点与一端相连，然后将这一端与电源的一端相连，电源的另一端与电热丝的另一端相连，实际上是和并联，此时的总电阻为
总功率为
P1与P2之比为
【优化设计】当S与2触点接触，S0断开时，只有R0的简单电路，此时加热垫处于P0功率档；
当只闭合S0时，只有的简单电路，此时加热垫处于P1功率档；
当S与1触点接触，S0闭合时，和并联，此时加热垫处于P2功率档；
优化设计如图所示：
32． 先变小后变大 0.05A 1.4J 见解析
【详解】（1）[1]在之间PTC热敏电阻的阻值随温度升高而减小，在之间PTC热敏电阻的阻值随温度升高而增大，所以在之间PTC热敏电阻的阻值随温度升高的变化情况是先变小后变大。
（2）[2]通过NTC热敏电阻的电流
[3]通电10sNTC热敏电阻所消耗的电能
（3）[4]在热敏电阻温度为152℃时，两曲线相交，无论是PTC还是NTC热敏电阻接入电路，阻值均为60欧姆，此时电压表示数为2.5V，则Rp两端的电压为
串联电路电压比等于电阻比，故Rp连入电路的阻值为
解得
电压表最大测量值为3V，此时和Rp两端的电压相同，串联电路电流处处相等，所以和Rp的阻值相等，为84欧姆。由图甲可知，若将PTC接入电路，最低温度为24℃；若将NTC接入电路，最低温度为80℃。
