第十九章 生活用电（真题重组卷）人教版 九年级（含解析）

中小学教育资源及组卷应用平台

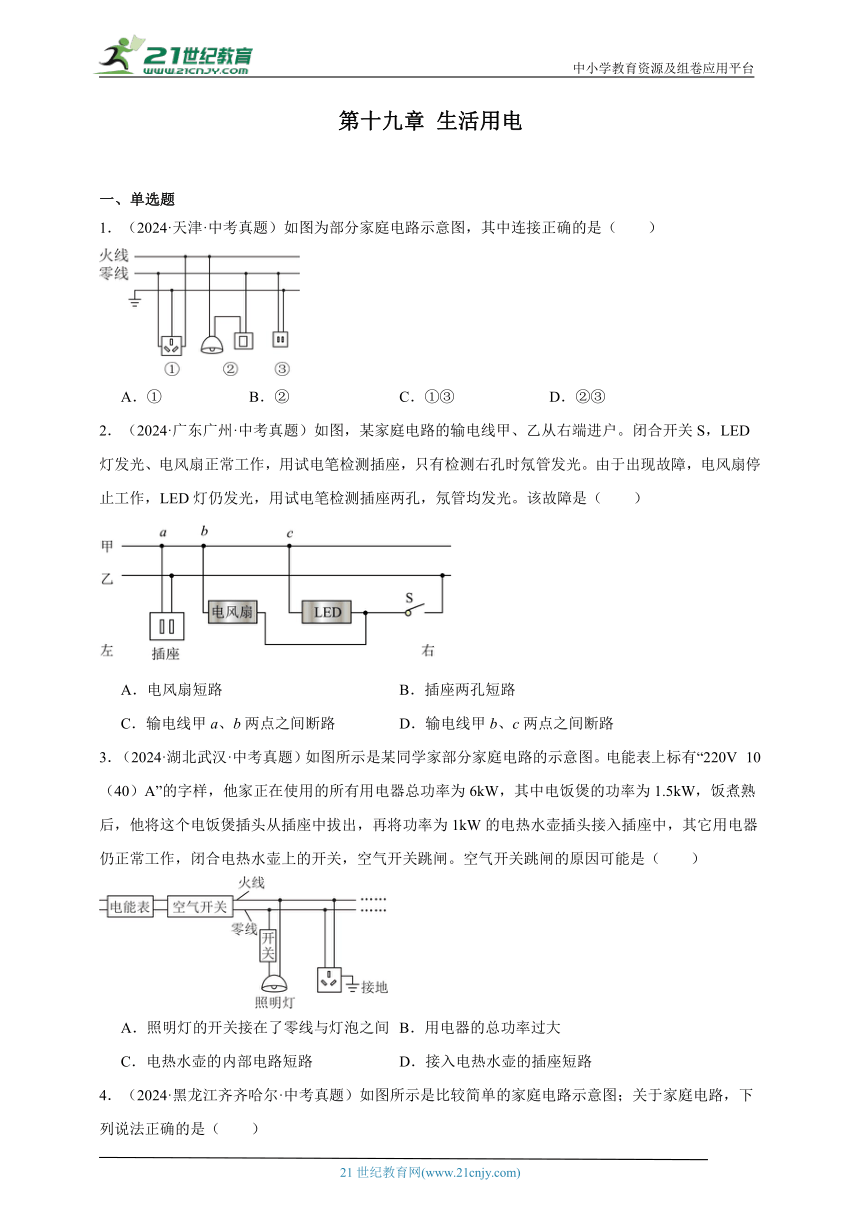

第十九章 生活用电
一、单选题
1．（2024·天津·中考真题）如图为部分家庭电路示意图，其中连接正确的是（　　）
A．① B．② C．①③ D．②③
2．（2024·广东广州·中考真题）如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光。该故障是（　　）
A．电风扇短路 B．插座两孔短路
C．输电线甲a、b两点之间断路 D．输电线甲b、c两点之间断路
3．（2024·湖北武汉·中考真题）如图所示是某同学家部分家庭电路的示意图。电能表上标有“220V 10（40）A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其它用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。空气开关跳闸的原因可能是（　　）
A．照明灯的开关接在了零线与灯泡之间 B．用电器的总功率过大
C．电热水壶的内部电路短路 D．接入电热水壶的插座短路

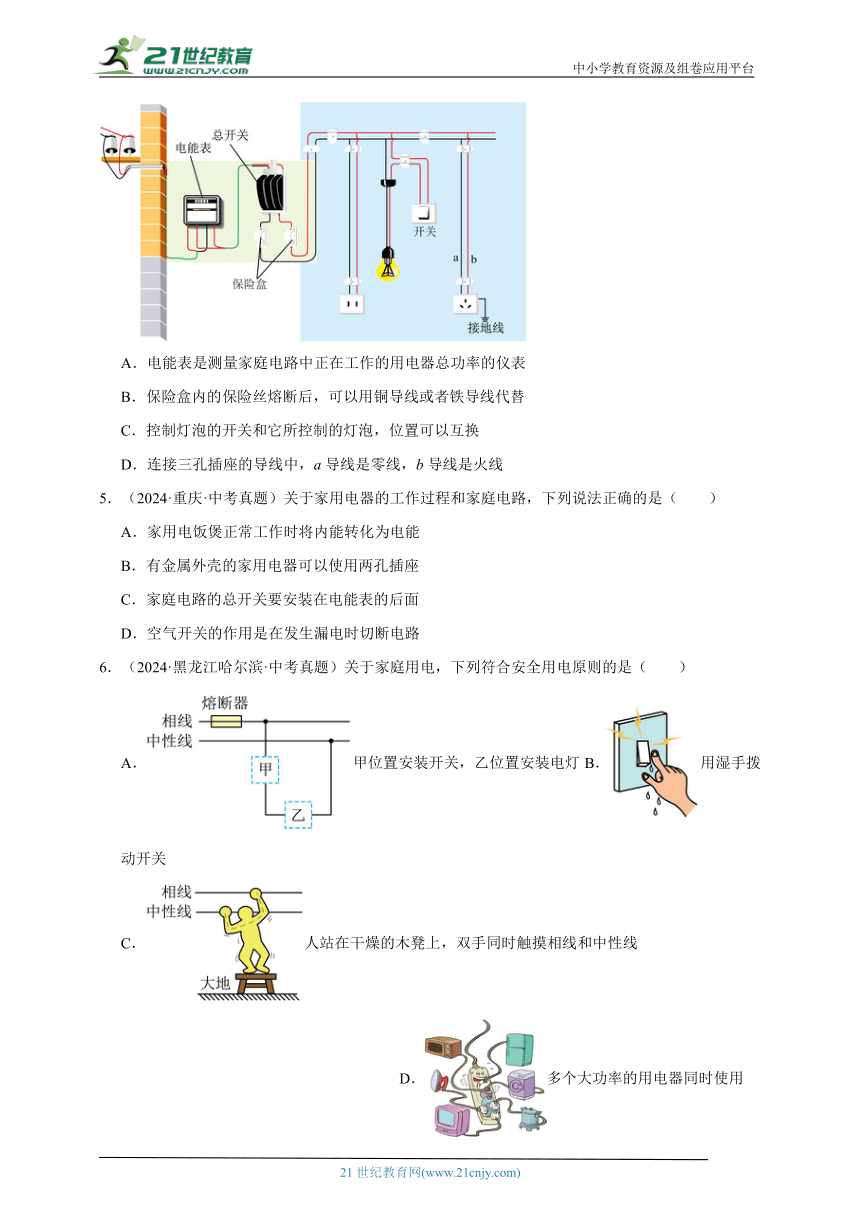

4．（2024·黑龙江齐齐哈尔·中考真题）如图所示是比较简单的家庭电路示意图；关于家庭电路，下列说法正确的是（　　）
A．电能表是测量家庭电路中正在工作的用电器总功率的仪表
B．保险盒内的保险丝熔断后，可以用铜导线或者铁导线代替
C．控制灯泡的开关和它所控制的灯泡，位置可以互换
D．连接三孔插座的导线中，a导线是零线，b导线是火线
5．（2024·重庆·中考真题）关于家用电器的工作过程和家庭电路，下列说法正确的是（　　）
A．家用电饭煲正常工作时将内能转化为电能
B．有金属外壳的家用电器可以使用两孔插座
C．家庭电路的总开关要安装在电能表的后面
D．空气开关的作用是在发生漏电时切断电路
6．（2024·黑龙江哈尔滨·中考真题）关于家庭用电，下列符合安全用电原则的是（　　）
A．甲位置安装开关，乙位置安装电灯 B．用湿手拨动开关
C．人站在干燥的木凳上，双手同时触摸相线和中性线 D．多个大功率的用电器同时使用

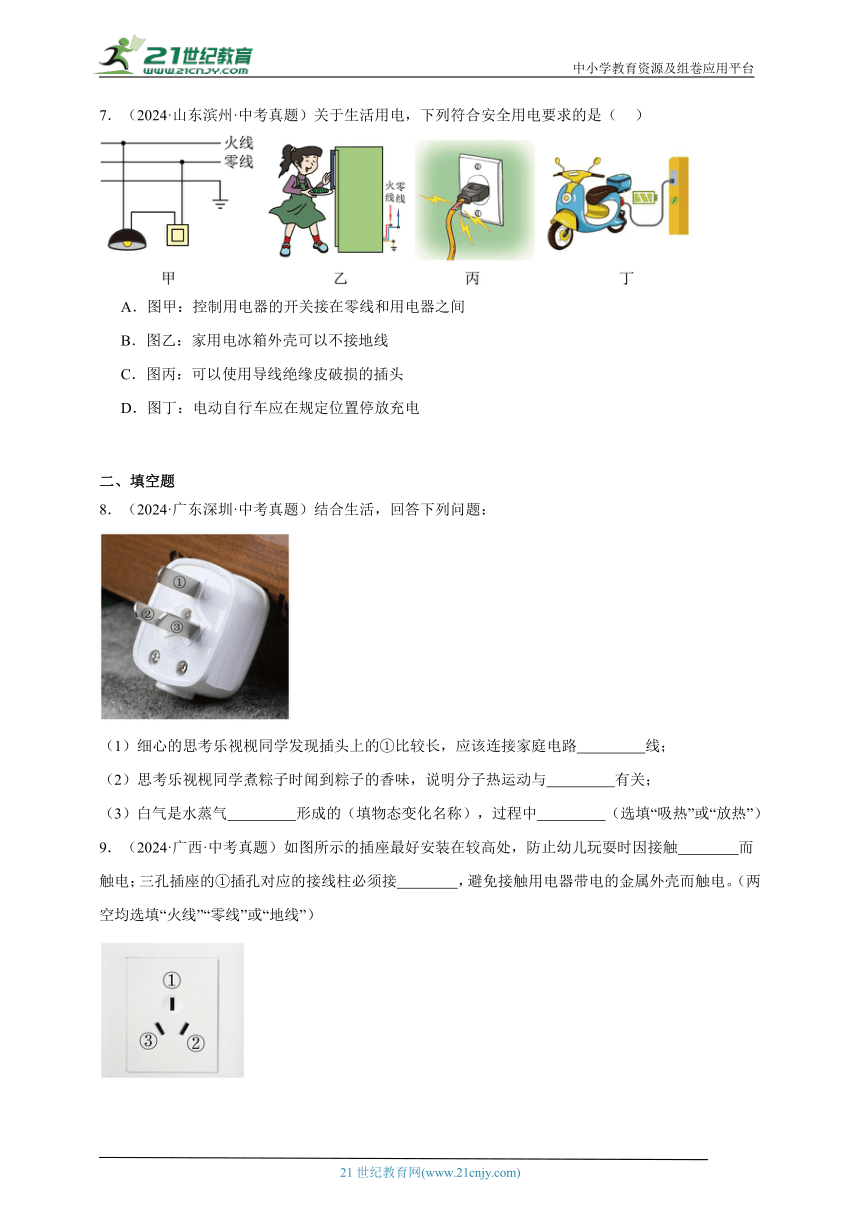

7．（2024·山东滨州·中考真题）关于生活用电，下列符合安全用电要求的是（ ）
A．图甲：控制用电器的开关接在零线和用电器之间
B．图乙：家用电冰箱外壳可以不接地线
C．图丙：可以使用导线绝缘皮破损的插头
D．图丁：电动自行车应在规定位置停放充电
二、填空题
8．（2024·广东深圳·中考真题）结合生活，回答下列问题：
（1）细心的思考乐视枧同学发现插头上的①比较长，应该连接家庭电路 线；
（2）思考乐视枧同学煮粽子时闻到粽子的香味，说明分子热运动与 有关；
（3）白气是水蒸气 形成的（填物态变化名称），过程中 （选填“吸热”或“放热”）
9．（2024·广西·中考真题）如图所示的插座最好安装在较高处，防止幼儿玩耍时因接触 而触电；三孔插座的①插孔对应的接线柱必须接 ，避免接触用电器带电的金属外壳而触电。（两空均选填“火线”“零线”或“地线”）
三、综合题

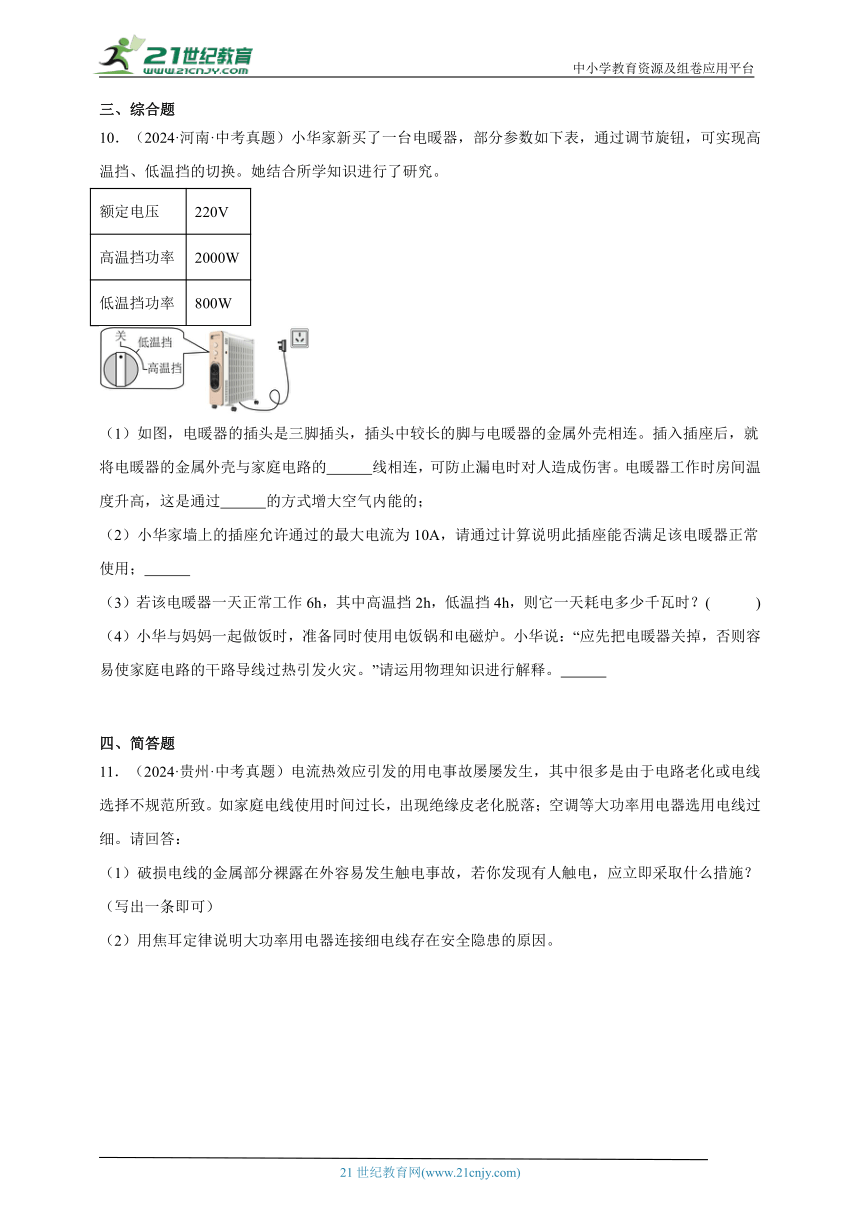

10．（2024·河南·中考真题）小华家新买了一台电暖器，部分参数如下表，通过调节旋钮，可实现高温挡、低温挡的切换。她结合所学知识进行了研究。
额定电压 220V
高温挡功率 2000W
低温挡功率 800W
（1）如图，电暖器的插头是三脚插头，插头中较长的脚与电暖器的金属外壳相连。插入插座后，就将电暖器的金属外壳与家庭电路的 线相连，可防止漏电时对人造成伤害。电暖器工作时房间温度升高，这是通过 的方式增大空气内能的；
（2）小华家墙上的插座允许通过的最大电流为10A，请通过计算说明此插座能否满足该电暖器正常使用；
（3）若该电暖器一天正常工作6h，其中高温挡2h，低温挡4h，则它一天耗电多少千瓦时？( )
（4）小华与妈妈一起做饭时，准备同时使用电饭锅和电磁炉。小华说：“应先把电暖器关掉，否则容易使家庭电路的干路导线过热引发火灾。”请运用物理知识进行解释。
四、简答题
11．（2024·贵州·中考真题）电流热效应引发的用电事故屡屡发生，其中很多是由于电路老化或电线选择不规范所致。如家庭电线使用时间过长，出现绝缘皮老化脱落；空调等大功率用电器选用电线过细。请回答：
（1）破损电线的金属部分裸露在外容易发生触电事故，若你发现有人触电，应立即采取什么措施？（写出一条即可）
（2）用焦耳定律说明大功率用电器连接细电线存在安全隐患的原因。
参考答案：
1．A
【详解】①三孔插座与其他用电器并联，接线是“左零右火上地线”，即三孔插座的上孔接地线，左孔接零线，右孔接火线，故①正确；
②开关应接在火线与用电器之间，图中开关接在零线与用电器之间，故②错误；
③由图知，两孔插座与其他用电器并联，接线是“左零右火”，即左孔接零线，右孔接火线，故③错误。
故A符合题意，BCD不符合题意。
故选A。
2．D
【详解】A.闭合开关S时，只有检测右孔时氖管发光，说明输电线乙是火线，若电风扇短路，LED灯与电风扇并联，电路处于短路状态都不能工作，故A不符合题意；
B.若插座两孔短路，电路处于短路状态，电风扇和LED灯均不能正常工作，故B不符合题意；
C.闭合开关S时，只有检测右孔时氖管发光，说明输电线乙是火线，输电线甲a、b两点之间断路，电风扇和LED灯均能正常工作，故C不符合题意；
D.若输电线甲b、c两点之间断路，则LED灯能正常工作，电风扇停止工作，用试电笔检测插座两孔，插座左孔通过ab连接到火线，氖管均发光，故D符合题意。
故选D。
3．C
【详解】A．照明灯的开关接在了零线与灯泡之间，不会造成电路电流过大，空气开关跳闸，故A不符合题意；
B．电能表上标有“220V 10（40）A”的字样，电路允许最大电功率
正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，所以造成空气开关跳闸的原因不是用电器的总功率过大，故B不符合题意；
C．电热水壶的内部电路短路时，闭合电热水壶上的开关，会造成电路电流过大，空气开关跳闸，故C符合题意；
D．若接入电热水壶的插座短路，在电热水壶插头接入插座之前，电路电流就会过大，造成空气开关跳闸，故D不符合题意。
故选C。
4．D
【详解】A．电能表是测量家庭电路中消耗电能多少的仪表，故A错误；
B．铜丝和铁丝的熔点较高，不能及时熔断，起不到保护作用，故B错误；
C．控制灯泡的开关和它所控制的灯泡是串联的，开关必须接在火线和用电器之间，故C错误；
D、三孔插座的正确接法是“左零右火上接地”。连接三孔插座的导线中，a导线是零线，b导线是火线，a、b外的导线是地线，故D正确。
故选D。
5．C
【详解】A．家用电饭煲正常工作时，利用电流的热效应，将电能转化为内能，故A错误；
B．有金属外壳的家用电器可能会发生漏电情况，为了避免发生触电事故，需要使用三孔插座连接地线，故B错误；
C．电能表用于测量整个家庭消耗的电能，因此必须安装在最前面，以便准确计量。总开关则控制整个电路的通断，为了便于检修电路，应该安装在电能表的后面，故C正确；
D．空气开关的作用是当电路中电流过大时，利用电流的磁效应将开关断开，漏电时不会切断电路，故D错误。
故选C。
6．A
【详解】A．开关应安装在火线和电灯之间，图中为了安全用电，甲位置安装开关，乙位置安装电灯，故A符合题意；
B．生活用水是导体，用湿手拨动开关容易发生触电事故，故B不符合题意；
C．人站在干燥的木凳上，双手同时触摸相线和中性线，加在人体的电压是220V，超过人体的安全电压，通过人体的电流较大，会对人体造成危害，故C不符合题意；
D．多个大功率用电器使用同一插座，通过插座的电流过大而引起火灾，故D不符合题意。
故选 A。
7．D
【详解】A．图甲：控制用电器的开关接在火线和用电器之间，开关能够切断火线，故A不符合题意；
B．图乙：电冰箱必须使用三脚插头，让金属外壳接地可以防止因漏电导致金属外壳带电而发生触电事故，故B不符合题意；
C．图丙：使用绝缘皮破损的插头，人很容易接触到火线而发生危险，故C不符合题意；
D．图丁：电动自行车应在规定位置停放充电，可以防止因火灾造成的损失，故D符合题意。
故选D。
8． 地 温度 液化 放热
【详解】（1）[1]插头上的①比较长，是为了保证在插电源插头时最先接触地线，在拔电源插头时最后分离地线，从而更好起到地线保护作用。
（2）[2]思考乐视枧同学煮粽子时闻到粽子的香味，说明分子热运动与温度有关，温度越高，分子热运动越剧烈。
（3）[3][4]白气是水蒸气遇冷液化形成的，液化放热。
9． 火线 地线
【详解】[1]插座如果安装在低处，幼儿玩耍时接触火线会发生触电现象，所以插座最好安装在较高处。
[2]三孔插座的①插孔对应的接线柱必须接地线，使金属外壳与大地相连通，这样若用电器的金属外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
10． 地 热传递 见解析 见解析
【详解】（1）[1]电暖器的插头是三脚插头，插入插座后，就将电暖器的金属外壳与家庭电路的地线相连，可防止漏电时对人造成伤害。
[2]电暖器工作时放出热量，房间内的空气吸收热量，温度升高，内能增大，是通过热传递的方式增大空气内能的。
（2）[3]电暖气工作时的最大电流为
所以此插座能满足该电暖器正常使用。
（3）[4]一天耗电为
（4）[5]同时使用电饭锅和电磁炉，总功率较大，根据，电路中总电流较大，根据焦耳定律，干路导线相同时间内产生的热量较多，容易使家庭电路的干路导线过热引发火灾。
11．（1）见解析（2）见解析
【详解】（1）为了避免触电事故扩大，当有人触电时，应首先断开电源，然后进行救援，或使用绝缘的木棍等挑开电线进行救援。
（2）在家庭电路中，大功率用电器连接细电线时，电线的横截面积较小，电阻较大，且根据可知，家庭电路电压一定，使用大功率用电器，电路电流过大，由Q=I2Rt可知，细电线中电流产生的热量较多，往往比别处更容易发热，引起火灾。
