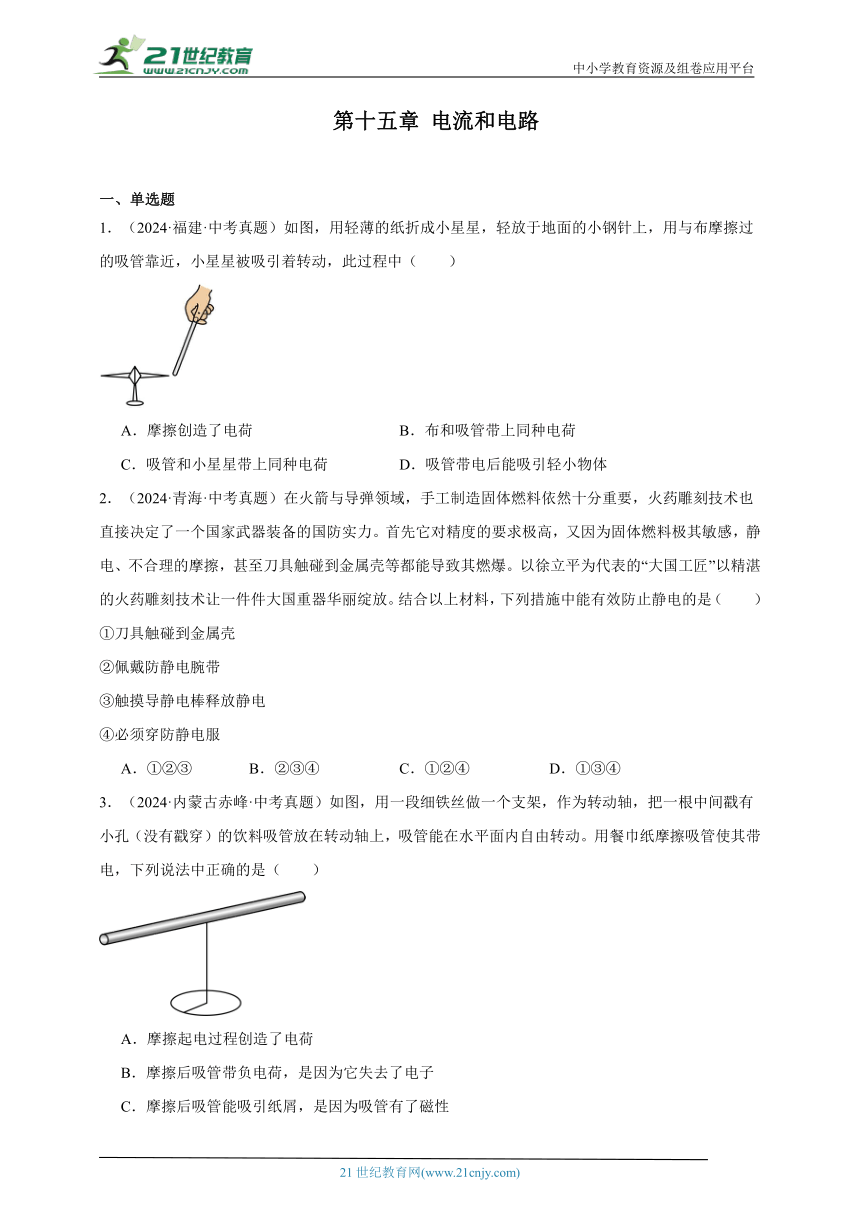

第十五章 电流和电路
一、单选题
1．（2024·福建·中考真题）如图，用轻薄的纸折成小星星，轻放于地面的小钢针上，用与布摩擦过的吸管靠近，小星星被吸引着转动，此过程中（　　）
A．摩擦创造了电荷 B．布和吸管带上同种电荷
C．吸管和小星星带上同种电荷 D．吸管带电后能吸引轻小物体
2．（2024·青海·中考真题）在火箭与导弹领域，手工制造固体燃料依然十分重要，火药雕刻技术也直接决定了一个国家武器装备的国防实力。首先它对精度的要求极高，又因为固体燃料极其敏感，静电、不合理的摩擦，甚至刀具触碰到金属壳等都能导致其燃爆。以徐立平为代表的“大国工匠”以精湛的火药雕刻技术让一件件大国重器华丽绽放。结合以上材料，下列措施中能有效防止静电的是（　　）
①刀具触碰到金属壳
②佩戴防静电腕带
③触摸导静电棒释放静电
④必须穿防静电服
A．①②③ B．②③④ C．①②④ D．①③④
3．（2024·内蒙古赤峰·中考真题）如图，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电，下列说法中正确的是（　　）
A．摩擦起电过程创造了电荷
B．摩擦后吸管带负电荷，是因为它失去了电子
C．摩擦后吸管能吸引纸屑，是因为吸管有了磁性
D．用餐巾纸摩擦另一根相同的饮料吸管，靠近它会发生排斥现象

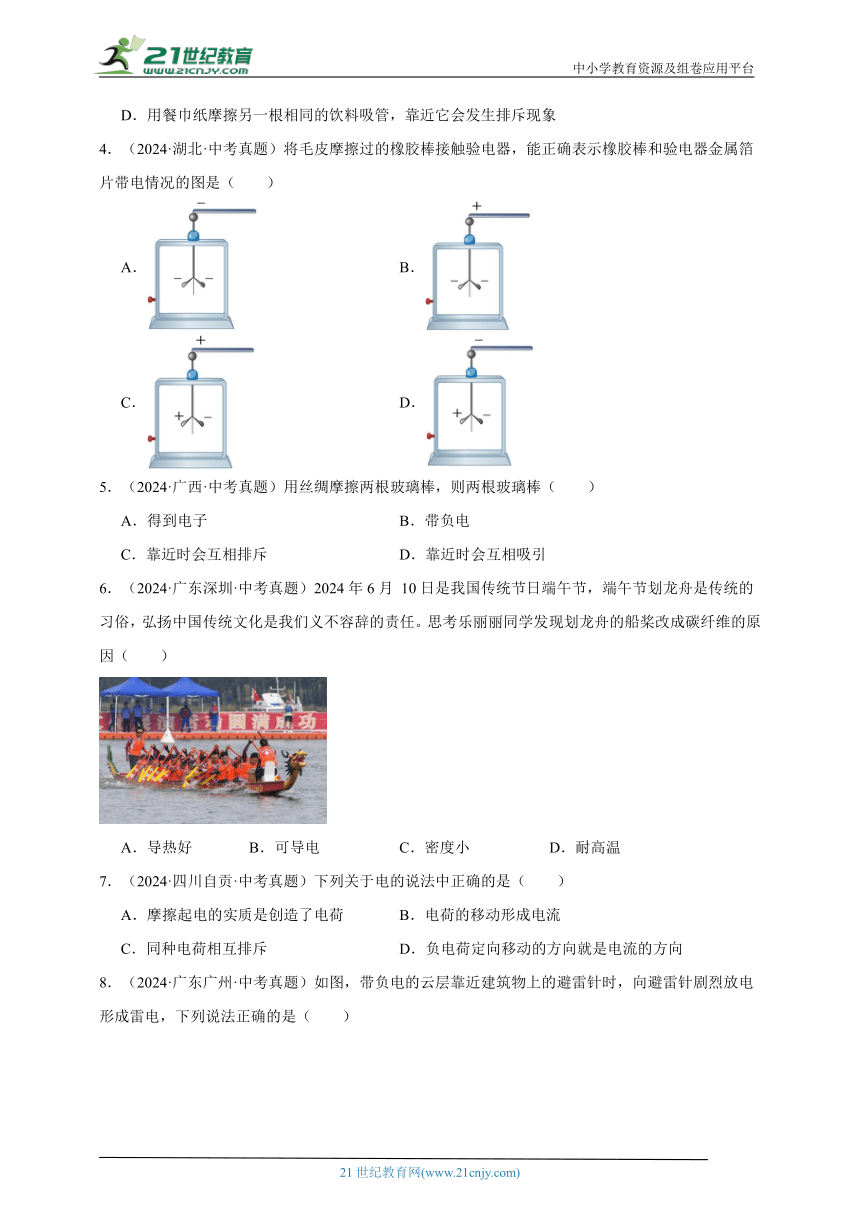

4．（2024·湖北·中考真题）将毛皮摩擦过的橡胶棒接触验电器，能正确表示橡胶棒和验电器金属箔片带电情况的图是（　　）
A． B．
C． D．
5．（2024·广西·中考真题）用丝绸摩擦两根玻璃棒，则两根玻璃棒（　　）
A．得到电子 B．带负电
C．靠近时会互相排斥 D．靠近时会互相吸引
6．（2024·广东深圳·中考真题）2024年6月 10日是我国传统节日端午节，端午节划龙舟是传统的习俗，弘扬中国传统文化是我们义不容辞的责任。思考乐丽丽同学发现划龙舟的船桨改成碳纤维的原因（　　）
A．导热好 B．可导电 C．密度小 D．耐高温
7．（2024·四川自贡·中考真题）下列关于电的说法中正确的是（　　）
A．摩擦起电的实质是创造了电荷 B．电荷的移动形成电流
C．同种电荷相互排斥 D．负电荷定向移动的方向就是电流的方向

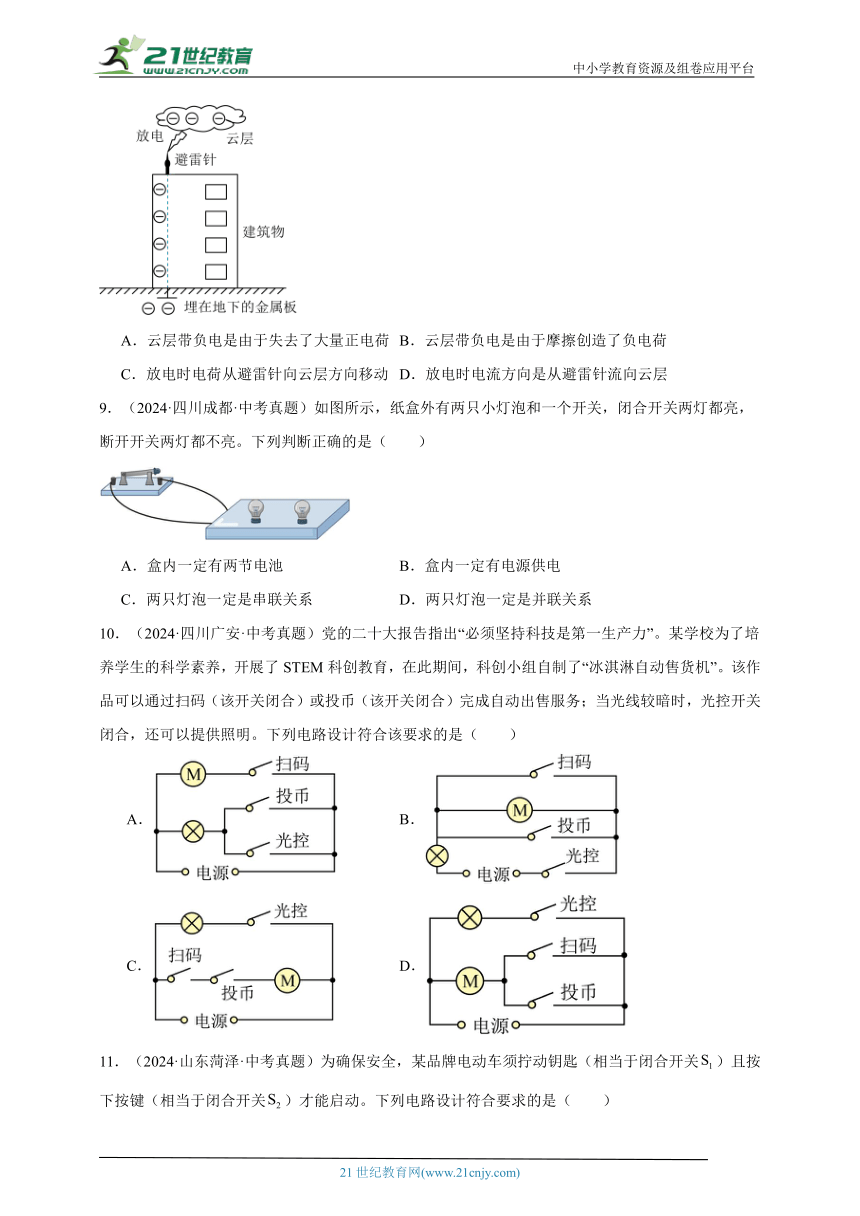

8．（2024·广东广州·中考真题）如图，带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电形成雷电，下列说法正确的是（　　）
A．云层带负电是由于失去了大量正电荷 B．云层带负电是由于摩擦创造了负电荷
C．放电时电荷从避雷针向云层方向移动 D．放电时电流方向是从避雷针流向云层
9．（2024·四川成都·中考真题）如图所示，纸盒外有两只小灯泡和一个开关，闭合开关两灯都亮，断开开关两灯都不亮。下列判断正确的是（　　）
A．盒内一定有两节电池 B．盒内一定有电源供电
C．两只灯泡一定是串联关系 D．两只灯泡一定是并联关系
10．（2024·四川广安·中考真题）党的二十大报告指出“必须坚持科技是第一生产力”。某学校为了培养学生的科学素养，开展了STEM科创教育，在此期间，科创小组自制了“冰淇淋自动售货机”。该作品可以通过扫码（该开关闭合）或投币（该开关闭合）完成自动出售服务；当光线较暗时，光控开关闭合，还可以提供照明。下列电路设计符合该要求的是（　　）
A． B．
C． D．

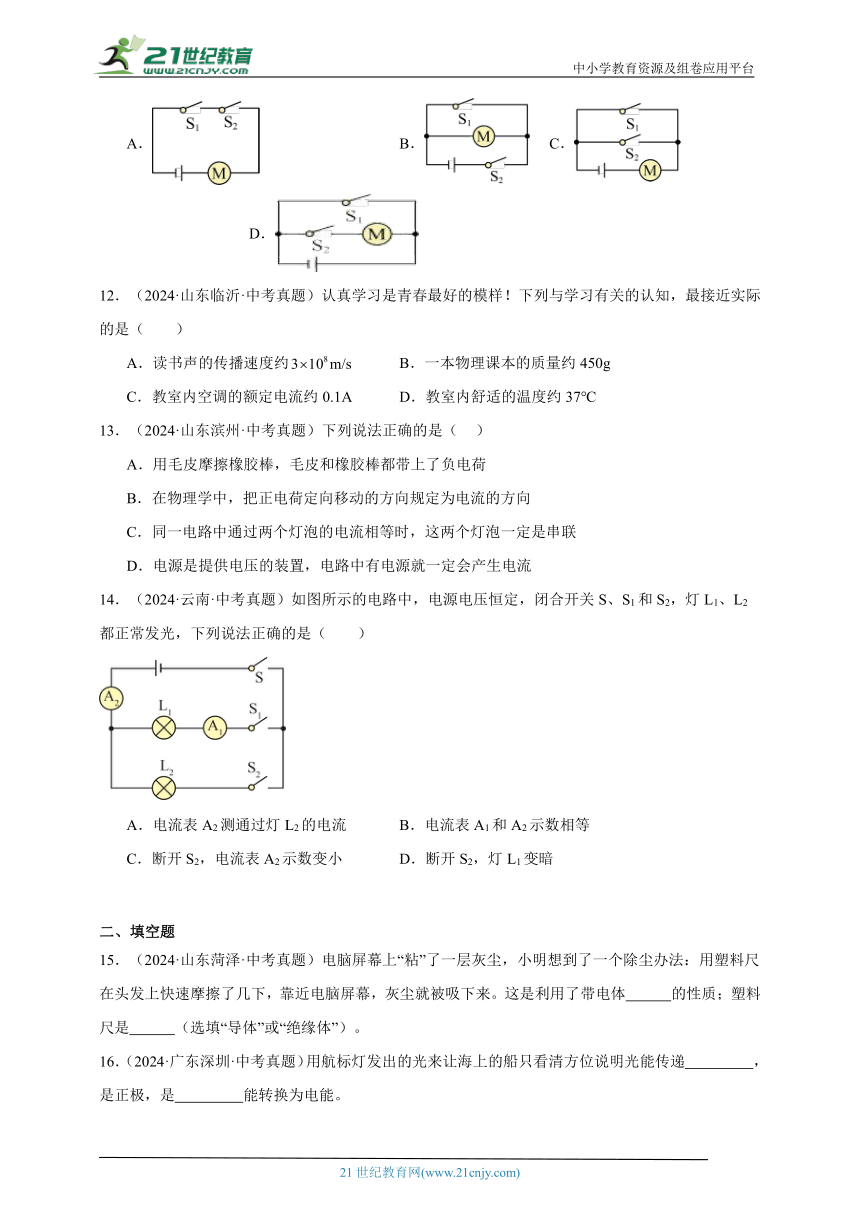

11．（2024·山东菏泽·中考真题）为确保安全，某品牌电动车须拧动钥匙（相当于闭合开关）且按下按键（相当于闭合开关）才能启动。下列电路设计符合要求的是（　　）
A． B． C． D．
12．（2024·山东临沂·中考真题）认真学习是青春最好的模样！下列与学习有关的认知，最接近实际的是（　　）
A．读书声的传播速度约 B．一本物理课本的质量约450g
C．教室内空调的额定电流约0.1A D．教室内舒适的温度约37℃
13．（2024·山东滨州·中考真题）下列说法正确的是（ ）
A．用毛皮摩擦橡胶棒，毛皮和橡胶棒都带上了负电荷
B．在物理学中，把正电荷定向移动的方向规定为电流的方向
C．同一电路中通过两个灯泡的电流相等时，这两个灯泡一定是串联
D．电源是提供电压的装置，电路中有电源就一定会产生电流
14．（2024·云南·中考真题）如图所示的电路中，电源电压恒定，闭合开关S、S1和S2，灯L1、L2都正常发光，下列说法正确的是（　　）
A．电流表A2测通过灯L2的电流 B．电流表A1和A2示数相等
C．断开S2，电流表A2示数变小 D．断开S2，灯L1变暗
二、填空题
15．（2024·山东菏泽·中考真题）电脑屏幕上“粘”了一层灰尘，小明想到了一个除尘办法：用塑料尺在头发上快速摩擦了几下，靠近电脑屏幕，灰尘就被吸下来。这是利用了带电体 的性质；塑料尺是 （选填“导体”或“绝缘体”）。

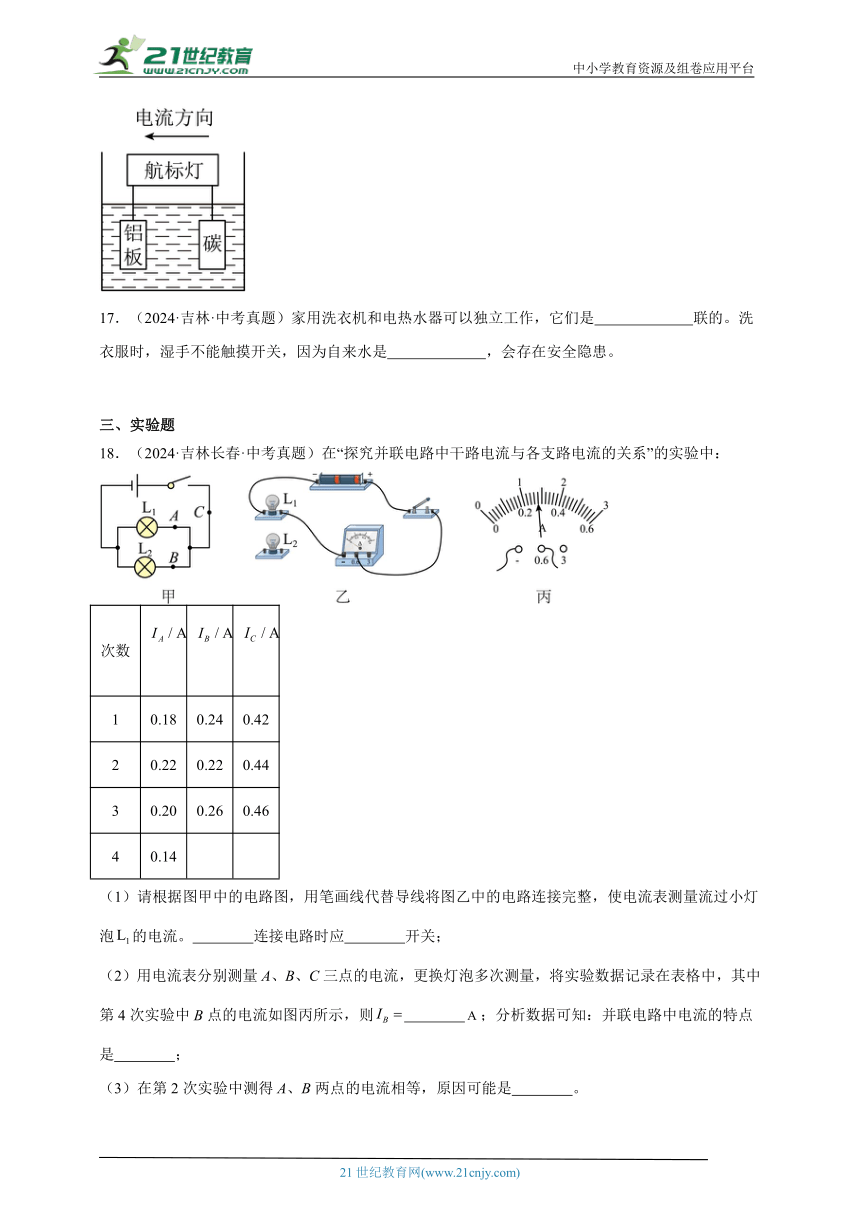

16．（2024·广东深圳·中考真题）用航标灯发出的光来让海上的船只看清方位说明光能传递 ， 是正极，是 能转换为电能。
17．（2024·吉林·中考真题）家用洗衣机和电热水器可以独立工作，它们是 联的。洗衣服时，湿手不能触摸开关，因为自来水是 ，会存在安全隐患。
三、实验题
18．（2024·吉林长春·中考真题）在“探究并联电路中干路电流与各支路电流的关系”的实验中：
次数
1 0.18 0.24 0.42
2 0.22 0.22 0.44
3 0.20 0.26 0.46
4 0.14
（1）请根据图甲中的电路图，用笔画线代替导线将图乙中的电路连接完整，使电流表测量流过小灯泡的电流。 连接电路时应 开关；
（2）用电流表分别测量A、B、C三点的电流，更换灯泡多次测量，将实验数据记录在表格中，其中第4次实验中B点的电流如图丙所示，则 ；分析数据可知：并联电路中电流的特点是 ；
（3）在第2次实验中测得A、B两点的电流相等，原因可能是 。
四、综合题
19．（2024·河南·中考真题）诗句“蜂儿不食人间仓，玉露为酒花为粮。作蜜不忙采蜜忙，蜜成犹带百花香”，赞美了勤劳、无私的蜜蜂。对蜜蜂感兴趣的小华进行了以下专题研究。
（1）神奇功能
蜜蜂能根据气味找到蜜源，这是由于分子在不停地 。蜜蜂飞行时与空气摩擦带正电，而花粉带负电。花粉能吸到蜜蜂身上，是由于异种电荷 。
（2）飞行时间
蜜蜂有时要到很远的地方采蜜。若一只蜜蜂从蜂巢出发，飞行5km到达某采蜜点，采蜜后再原路返回蜂巢，一天如此采蜜15次，飞行速度为。则该蜜蜂一天飞行时间为多少？( )
（3）蜂蜜密度
蜂蜜的品质与密度有关。为测量蜂蜜的密度，先测出一个空瓶的质量；再将瓶子装满水，测出总质量；然后倒出瓶中的水，擦干后装满蜂蜜，测出总质量。请根据所测的物理量和水的密度，推导出蜂蜜密度的表达式。
20．（2024·湖北·中考真题）据统计，每燃烧1kg燃油约排放3.3kg二氧化碳。为实现碳达峰、碳中和的目标，氢能作为一种绿色低碳的清洁能源在我国交通领域的应用场景不断扩大，使用氢燃料电池的交通工具不断丰富，其应用流程如下。
（1）氢燃料电池将化学能直接转化为 能；
（2）当储氢瓶内气体压强为时，求瓶内壁的面积上受到的压力；
（3）以氢燃料电池卡车为例，若卡车在水平路面上匀速行驶72km用时1h，功率为172kW。
①求卡车的行驶速度；
②求卡车所受牵引力；
③与燃油卡车相比，氢燃料电池卡车行驶72km可减排二氧化碳的质量为多少？（燃油机的效率取36%，燃油的热值q取）
参考答案：
1．D
【详解】A．摩擦起电的本质是电荷的转移，而不是创造了电荷，故A不符合题意；
B．布和吸管摩擦，失去电子的带正电，得到电子的带负电，所以带上异种电荷，故B不符合题意；
C．吸管带了电，小星星带上异种电荷或者不带电，故C不符合题意；
D．吸管带电后，小星星被吸引着转动，这说明了带电体能吸引轻小物体，故D符合题意。
故选D。
2．B
【详解】①刀具触碰到金属壳会摩擦起电，不能有效防止静电；②佩戴防静电腕带，可以有效防止静电；③触摸导静电棒释放静电，可以防止电荷的积聚，有效防止静电；④穿防静电服，可以减少摩擦起电现象，有效防止静电。故B符合题意，ACD 不符合题意。
故选B。
3．D
【详解】A．摩擦起电的实质是电子的转移，不是创造了电荷，故A错误；
B．摩擦后吸管带负电荷，是因为它得到了电子，故B错误；
C．摩擦后吸管能吸引纸屑，是因为带电体具有吸引轻小物体的性质，故C错误；
D．用餐巾纸摩擦另一根相同的饮料吸管，两根吸管带同种电荷，靠近时相互排斥，故D正确。
故选D。
4．A
【详解】AD．毛皮摩擦过的橡胶棒带负电荷，验电器由于接触带电，所以两金属箔都带上负电荷，故验电器的金属箔片因为同种电荷相互排斥而张开，故A符合题意，D不符合题意；
BC．由于毛皮摩擦过的橡胶棒带负电荷，所以图中的橡胶棒带的电荷错误，故BC不符合题意。
故选A。
5．C
【详解】用丝绸摩擦玻璃棒，玻璃棒失去电子带正电荷，同种电荷相互排斥，靠近时会互相排斥。
故选C。
6．C
【详解】划龙舟的船桨改成碳纤维，因为碳纤维的密度较小，与体积相同的其它物体相比，由m=ρV可知质量减小，使用时更省力。
故选C。
7．C
【详解】A．摩擦起电的实质是电子的转移，不是创造了电荷，故A错误；
B．电荷的定向移动形成电流，故B错误；
C．同种电荷相互排斥，异种电荷相互吸引，故C正确；
D．把正电荷定向移动的方向规定为电流方向，负电荷定向移动的方向与电流方向相反，故D错误。
故选C。
8．D
【详解】AB．云层带负电是由于云层与空气摩擦而带电的，在摩擦的过程中云层得到电子而带负电，摩擦起电的实质是电子从一个物体转移到另一个物体，并没有创造电荷，故AB错误；
CD．物理学中规定正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流的方向相反。放电时，负电荷从云层流向避雷针，电流方向是从避雷针流向云层，故C错误，D正确。
故选D。
9．B
【详解】AB．灯可以发光，则电路中一定由提供电能的电源，但电源的种类不能确定，故A错误，B正确；
CD．由一个电源、两个小灯泡、一个开关和若干导线组成的电路可能是串联电路，开关控制整个电路，开关断开两灯都不亮，也可能是并联电路，当开关接在干路上，也可以控制两盏灯同时亮同时灭，故CD错误。
故选B。
10．D
【详解】由题意可知，闭合开关扫码或闭合开关投币都能启动电动机，故开关扫码和投币应并联共同控制电动机；在光线较暗时，光控开关自动闭合，接通灯泡照明，则灯泡由光控开关控制，且与电动机并联。综上所述，图D符合要求，故D符合题意，ABC不符合题意。
故选D。
11．A
【详解】由题意可知，只有开关S1、S2都闭合后，才能启动，电动机才开始工作，说明两开关相互影响，则两开关是串联的，即两开关、电动机与电源组成串联电路。故A符合题意，BCD不符合题意。
故选A。
12．B
【详解】A．根据声音的传播特点可知，读书声的传播速度约，故A不符合题意；
B．根据生活实际可知，一本物理课本的质量约450g，故B符合题意；
C．根据生活实际可知，教室内空调的额定电流约5A左右，故C不符合题意；
D．根据生活实际可知，人感觉舒适的气温约为25℃，故教室内舒适的温度约25℃，故D不符合题意。
故选B。
13．B
【详解】A．用毛皮摩擦橡胶棒，橡胶棒得到电子带负电，毛皮失去电子带正电，故A错误；
B．在物理学中，把正电荷定向移动的方向规定为电流的方向，电流的方向与电子的方向相反，故B正确；
C．两个灯泡规格相同时，若并联，也会电流相同，故C错误；
D．电源是提供电压的装置，电路中有电源且为通路时才会产生电流，故D错误。
故选B。
14．C
【详解】AB．电路为并联电路，电流表A1与L1串联，所以测量L1所在支路的电流，电流表A2接在干路上，测量总电流，并联电路总电流等于支路电流之和，所以电流表A1的示数小于A2的示数，故AB错误；
CD．断开S2，电路为只有L1的简单电路，并联电路各支路互不影响，所以灯L1所在支路电流不变，灯亮度不变，电流表A2示数等于电流表A1的示数，所以电流表A2示数变小，故C正确，D错误。
故选C。
15． 具有吸引轻小物体 绝缘体
【详解】[1] 用塑料尺在头发上快速摩擦了几下后发生摩擦起电现象，塑料尺变成了带电体，而带电体具有吸引轻小物体的性质，所以将塑料尺靠近电脑屏幕，灰尘就被吸下来。
[2] 塑料尺导电性很差，属于绝缘体。
16． 信息 碳 化学
【详解】[1]光在同种均匀介质中沿直线传播，航标灯发出的光沿直线传播，海上的船只看清方位，说明光能传递信息。
[2][3]电源的外部电流从电源的正极出发回到负极，由图中电流方向可知碳是正极，电池将化学能转化为电能。
17． 并 导体
【详解】[1]家用洗衣机和电热水器可以独立工作，互不影响，因此它们是并联的。
[2]自来水是导体，湿手不能触摸开关，否则容易发生触电事故。
18． 见解析 断开 0.28 选用规格相同的灯泡
【详解】（1）[1]由图甲得，两灯泡并联，开关在干路上，电流表测量流过小灯泡的电流，则电流表与L1串联，如图所示：
[2]为了保护电路，连接电路时应断开开关。
（2）[3]由图丙得，电流表的分度值为0.02A，示数为0.28A。
[4]分析数据可知：并联电路中电流的特点是干路电流等于各支路电流之和，即
（3）[5]并联电路中各支路的电压相等，在第2次实验中测得A、B两点的电流相等，两灯泡的电阻相等，原因可能是选用的灯泡规格相同。
19． 做无规则运动 相吸引 6.25h
【详解】（1）[1]蜜蜂能根据气味找到蜜源，气味的产生是由于气味分子在空气中不停地做无规则运动的结果。
[2]蜜蜂飞行时与空气摩擦带正电，而花粉带负电，由于异种电荷相吸引，花粉能吸到蜜蜂身上。
（2）[3]若一只蜜蜂从蜂巢出发，飞行5km到达某采蜜点，采蜜后再原路返回蜂巢，一天如此采蜜15次，飞行总路程
则该蜜蜂一天飞行时间为
则该蜜蜂一天飞行时间为6.25h。
（3）[4]先测出一个空瓶的质量；再将瓶子装满水，测出总质量，则瓶中水的质量
装满蜂蜜后，蜂蜜的体积等于水的体积，则蜂蜜体积
擦干后装满蜂蜜，测出总质量，蜂蜜的质量
蜂蜜密度
蜂蜜密度表达式为。
20． 电 20m/s 132kg
【详解】（1）[1]氢燃料电池发生化学反应，将化学能直接转化为电能，供用电器使用。
（2）[2]当储氢瓶内气体压强为时，由得，瓶内壁的面积上受到的压力
（3）[3]①卡车的行驶速度
[4]②根据可得，卡车输出能量
由可得卡车匀速行驶72km所受牵引力
[5]③解法一：由
可得，燃油完全燃烧释放的热量为
由可得需要的燃油
减排的二氧化碳
解法二：
燃油燃烧生成的热量
效率
联立可得
需要的燃油
减排的二氧化碳
