(共27张PPT)
人教版初中物理九年级全一册
第2节 串、并联电路中
电压的规律
第十六章 电压 电阻
目录
新课导入
新课教学
01
02
经典例题
课堂练习
03
04
课前导入
家用电器一般并联
节日小彩灯有串联也有并联
为什么节日小彩灯不全部并联呢?
与串、并联电路的电压规律有关。
1. 能正确将电压表接入待测电路,并能画出相应的电路图;
2. 能正确使用电压表测量串联电路中用电器两端的电压,进一步练习连接电路和使用电压表的技能;
3. 能通过实验探究,归纳总结出串联电路中电压的规律。
学习目标
新课教学
01

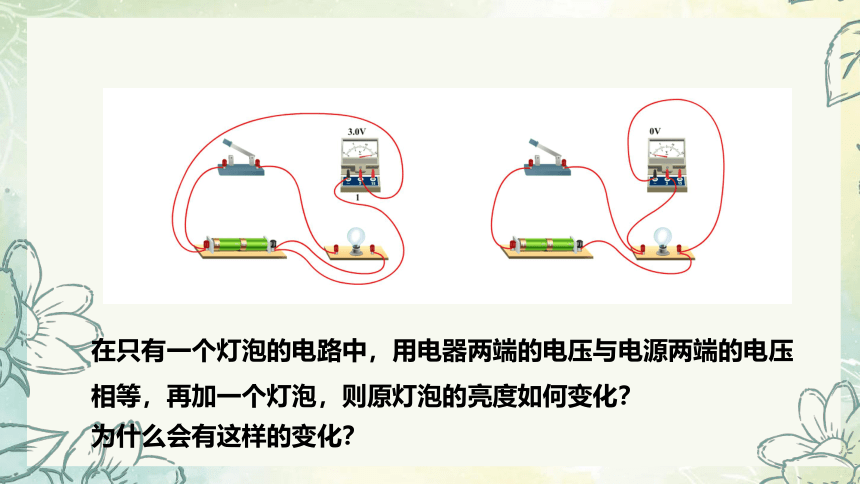

在只有一个灯泡的电路中,用电器两端的电压与电源两端的电压相等,再加一个灯泡,则原灯泡的亮度如何变化?
为什么会有这样的变化?
一、串联电路的电压规律
串联电路中,各用电器两端的电压与电源两端电压有什么关系?
① 各用电器两端的电压与电源两端电压相等
② 各用电器两端的电压之和与电源两端电压相等
【设计实验】
用电压表分别测量L1两端的电压UAB、L2两端的电压UBC、
L1和L2串联的总电压(即电源电压)UAC。
为了更简便,可以同时测量三个位置的电压。
如下连接实物图
V2
V1
V
V2
V1
V
为了更简便,可以同时测量三个位置的电压。
如下连接实物图
注意事项1
连接电路时,
断开开关
使用前调零
和被测用电器并联
电流从“+”接线柱流进,从“-”接线柱流出
选择适当量程
注意事项2
(1)按电路图组装电路,分别测量电压UAB、UBC、UAC。
(2)换用不同规格的小灯泡,重复实验,记录实验数据。
目的:得到普遍规律
【进行实验,记录数据】
根据电路图,连接实物,进行测量。
注意:为得到普遍规律,要改变小灯泡的规格,多次实验。
观测对象 L1两端电压/V L2两端电压/V L1和L2串联后的
总电压/V
第一次
第二次
第三次
1.2
1.8
3
1.0
2.0
3
0.8
2.2
3
生活中,常常把电池串联起来使用。那么两节电池和一节电池,它们的电压一样吗?如何测量?
电池的串联
电池串联后的电压等于各个电池的电压之和。
串联电路的总电压等于每个用电器两端电压之和。
UAC = UAB + UBC
【实验结论】
关系式:
二、并联电路的电压规律
并联电路中,各用电器两端的电压与电源两端电压有什么关系?
① 各支路两端的电压与电源两端电压相等
② 各支路两端的电压之和与电源两端电压相等
为了更简便,可以同时测量三个位置的电压。
如下连接实物图
为了更简便,可以同时测量三个位置的电压。
如下连接实物图
实验数据
S
L2
A
B
C
L1
串联电路中,电源两端电压等于各用电器两端电压之和,即
U3=U1+U2
实验次数 AB间电压U1 BC间电压U2 AC间电压U3
1 1.5 1.5 3
2 1.3 1.7 3
3 1.1 1.9 3
换用不同规格的灯泡重复上述实验,数据记入表格。
典例分析
1.若将20只相同的小灯泡串联接在220 V的电路中,每只小灯泡两端的电为 V,若将20只相同的小灯泡并联接在110 V的电路中,每只小灯泡两端的电压为 V。
11
110
典例分析
A.8V 2V B.10V 2V C.2V 8V D.2V 10V
2、图 (a)所示电路,当闭合开关S后,两个电压表指针偏转均为图(b)所示,则电阻R1和R2两端的电压分别为( )
A
典例分析
3.某同学连接的电路如图所示,他所用的电源是四节新干电池串联组成的电池组,当他将开关闭合后,电压表的示数为2 V,则L1两端的电压为_______,L2两端的电压为________。
4V
2V
课堂练习
1.如图所示电路,电源电压恒定,当开关S1断开、S2闭合时,电压表示数为9V;当开关S1闭合,开关S2断开时,电压表示数为6V。灯泡L1、L2两端电压分别是( )
A. 6V和3V
B. 3V和6V
C. 9V和6V
D. 9V和3V
A
课堂练习
2.如图所示,闭合开关S,两电路中的小灯泡均发光,若电压表V、V1和V2的示数分别为U、U1和U2,电流表A、A1和A2的示数分别为I、I1和I2,则下列关系正确的是 ( )
A. 无论两灯是否相同,U1>U2
B. 无论两灯是否相同,U=U1+U2始终成立
C. 无论两灯是否相同,I1D. 无论两灯是否相同,I1+I=I2始终成立
B
课堂练习
小明用如图所示电路来探究串联电路的电压规律。
(1)实验中最好选择规格 ______ (填“相同”或“不同”)的小灯泡。
(2)用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC。经过多次实验,得到的数据记录在下表中。分析实验数据,你可得到串联电路的电压特点是 _______________ 。(用公式表示)
(3)小明进行多次实验的主要目的是 ____ (填序号)①寻找普遍规律 ②减小实验误差
(4)测出L1两端的电压后,小明断开开关,准备拆下电压表,改接在B、C之间。小明认为这样做太麻烦,只需将与A点相连的导线改接到C点即可。小明的办法是 ______ (选填“正确”或“错误”)的,原因是 ____________________________ 。
不同
实验次数 UAB/V UBC/V UAC/V
1 0.8 2.2 3.0
2 1.0 2.0 3.0
3 1.2 1.8 3.0
UAC = UAB + UBC

错误
电压表正负接线柱接反
课堂练习
为探究并联电路中电压的规律,实验室提供的器材有:干电池组(电压为3V)、电压表、多个小灯泡、开关、导线若干.
(1)实验开始前,开关应处于 ______ 状态.
(2)同组的小红发现连线中有一处不符合实验要求,所以才出现上述现象,而且只需改动一根导线的连接,就可以顺利进行实验.请你在需要改动的导线上打“×”,并用笔画线代替导线画出正确的接线.
(3)开关闭合前,发现电压表指针如图乙,你认为原因是: __________________ .
(4)解决问题后进行试验,某小组用电压表分别测出灯L1、L2两端的电压和并联电路的总电压,电压表示数如图丙,其值为 ______ V,根据这组数据,该小组得出并联电路中电压的特点,你认为实验的不足之处: _____________________________ .
断开
2.8
一组实验数据得出结论带有偶然性
电压表的指针未调零
