4.1电荷与电流(第3课时)

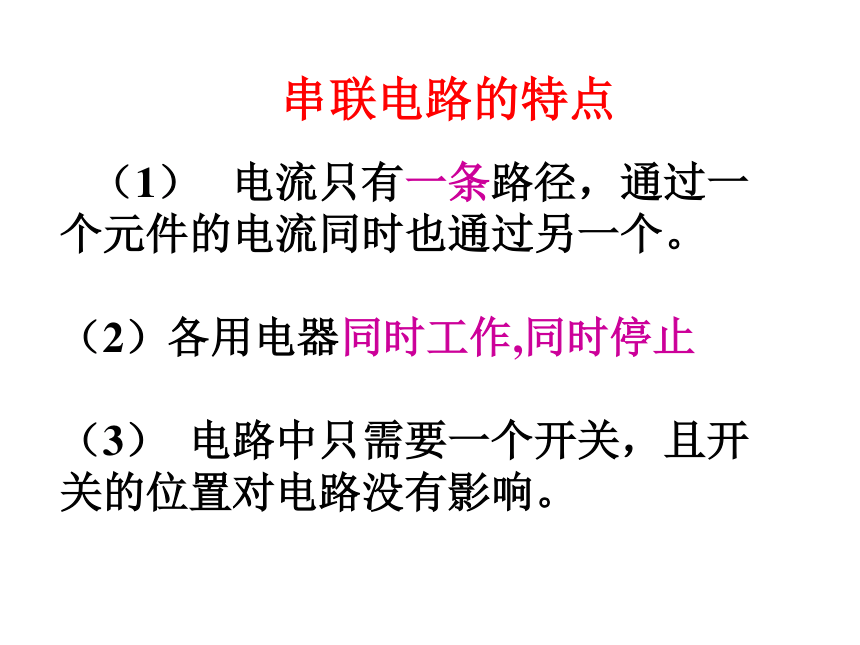

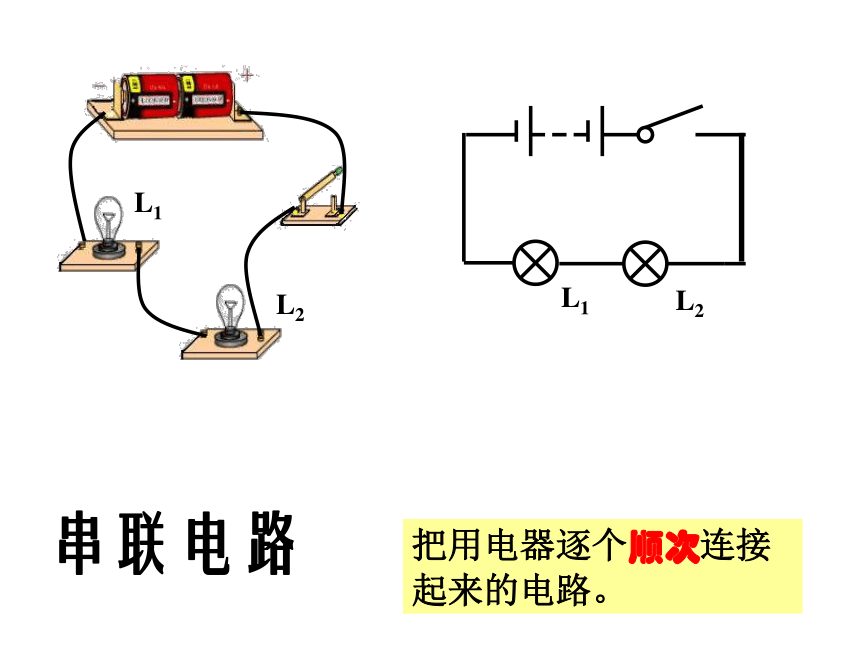

课件18张PPT。（第3课时）活动设计电路让两个小灯泡一起亮起来！串联电路把用电器逐个顺次连接起来的电路。L1L2串联电路的特点 （1） 电流只有一条路径，通过一个元件的电流同时也通过另一个。

（2）各用电器同时工作,同时停止

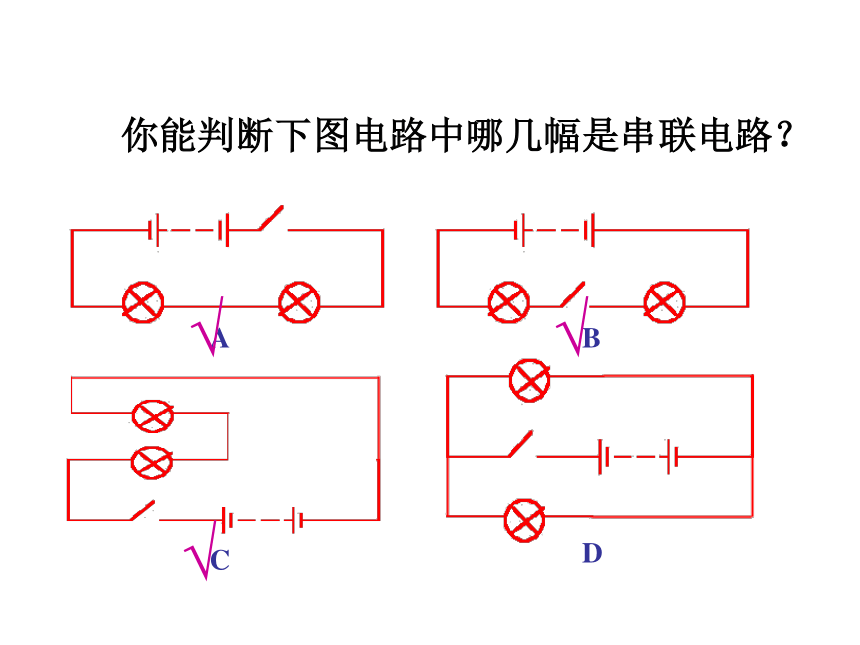

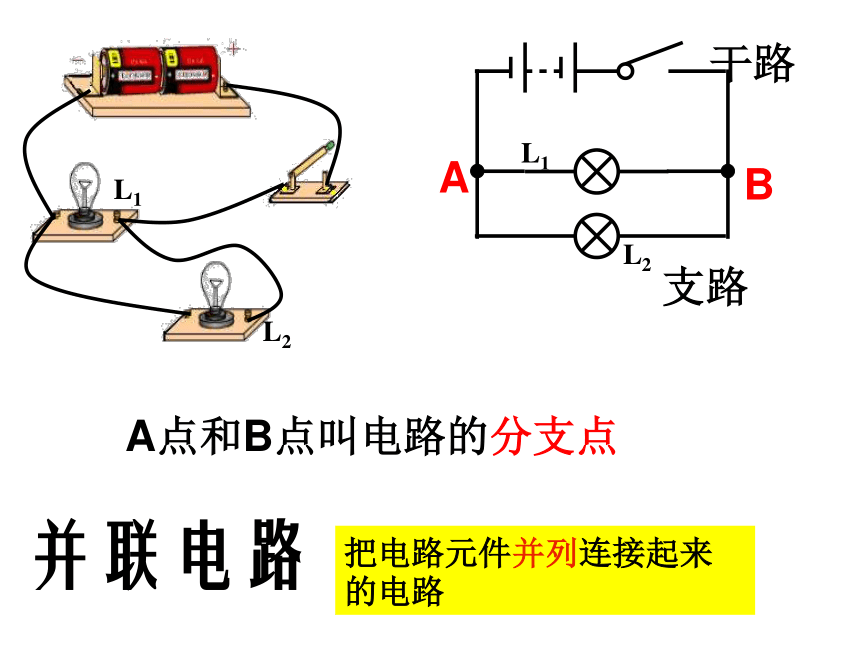

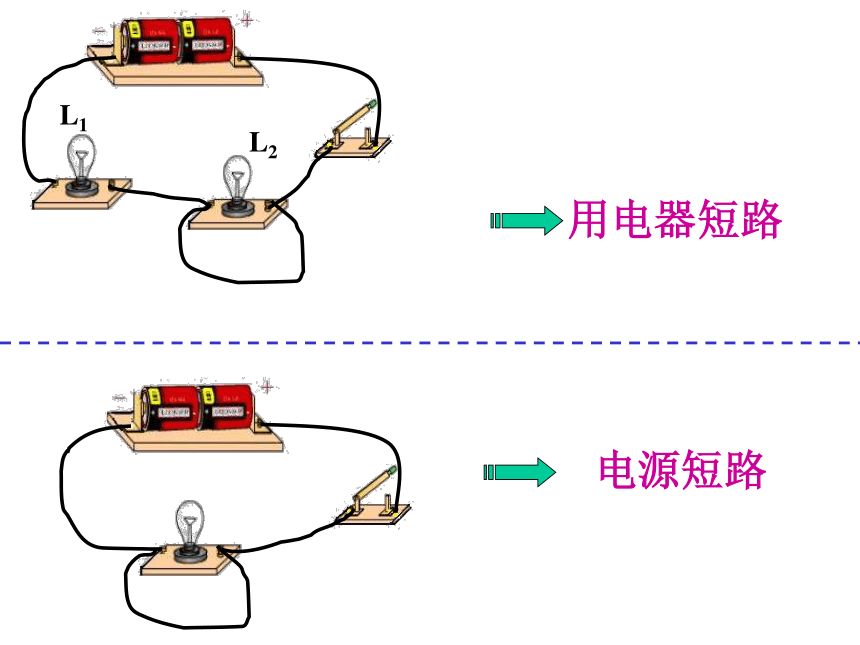

（3） 电路中只需要一个开关，且开关的位置对电路没有影响。ABDC你能判断下图电路中哪几幅是串联电路？√√√L1L2用电器短路电源短路并联电路把电路元件并列连接起来的电路A点和B点叫电路的分支点AB干路支路可见，用一个开关同时控制两个灯泡的发光和熄灭，这两个灯泡可以 ，也可以 。串联并联串联电路并联电路思考如图的电路中，再给你一个开关，
你能让一个灯泡发光，
另一个灯泡不发光吗？开关应该安装在哪里？（请画出电路图）并联电路的特点（1）电流有两条（或多条）路径。
（2）各用电器可以独立工作。
（3）干路的开关控制整个电路，
支路的开关只控制本条支路。1、家庭里照明用的电灯是并联的，下列情况可作为判断依据的是（ ）
A、闭合开关，电灯会发光
B、断开开关，电灯会熄灭
C、熄灭任何一盏电灯，都不会影响其他
电灯的亮和灭
D、只有把接线情况整理清楚，才能进行
判断C2、如图所示的电路中，属于两灯串联的电路是______ ，属于两灯并联的电路是 。 A、CB、D1、马路上的路灯，傍晚时同时亮，天明时同时熄灭，请判断这些灯是串联的还是并联的？
2、教室里的几盏电灯是怎样连接的？
并联并联
识别串联电路和并联电路的方法：
定义法
电流法
切断电路法切断电路中的任何用电器所在的支路，整个电路中无电流是串联电路；若切断后其他用电器工作不受影响则是并联电路有无分支从用电器的连接方式上来判断 桌面上有两个小灯泡和一个开关，某同学将它们连接成一个电路,当闭合开关时两灯泡都亮，断开开关时，两灯泡均熄灭，这两个小灯泡是串联还是并联连接？请写出判断方法。
答:仅仅这样还不能判断这两个小灯泡的连接情况，此时串联与并联都可以。可以把一个小灯泡拆下来，另一个仍然亮的是并联。不亮即为串联。
思维拓展学校有前后两个门，现有红、绿指示灯及电铃各一个，另有电池组、开关、导线，请你利用它们设计一个电路，使在值班室的人能辨别客人是在前门还是后门。电路
