【人教版物理九年级同步练习】
第15章电路和电流综合检测题

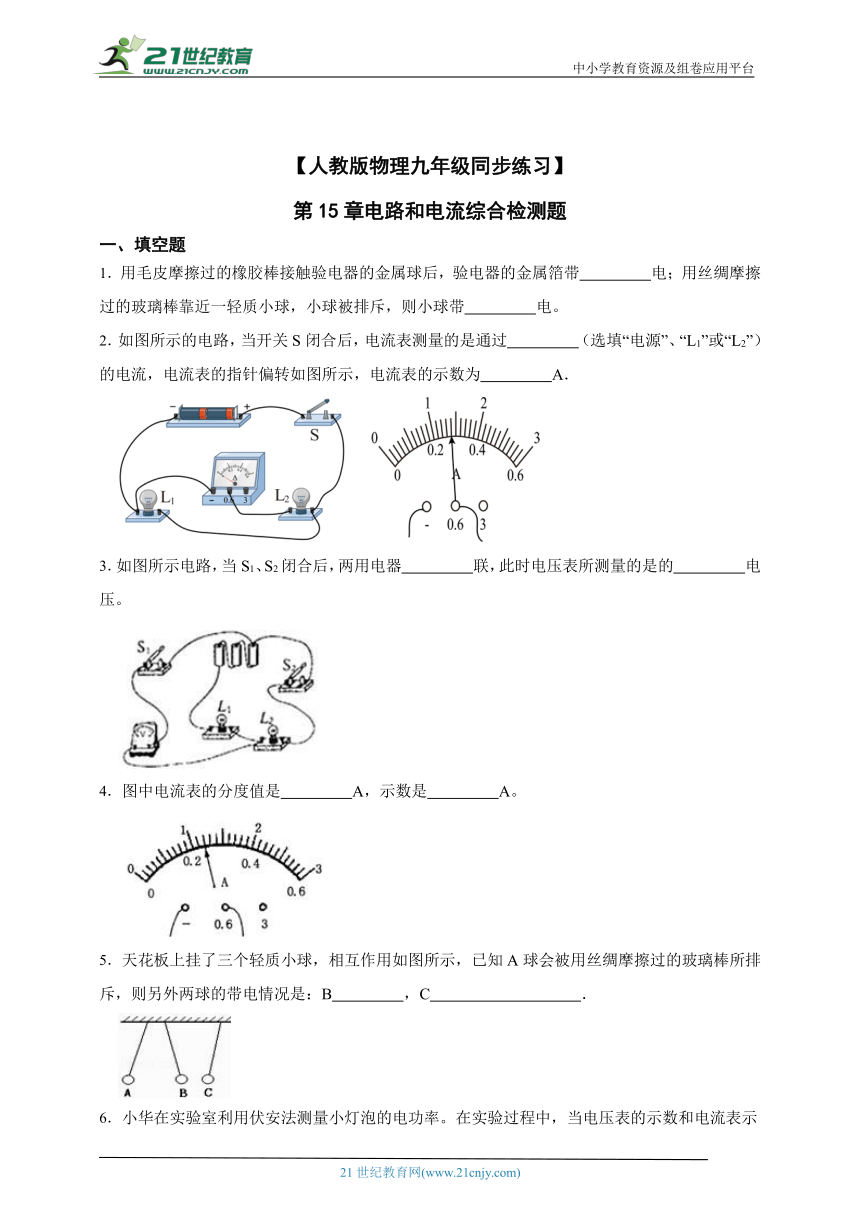

一、填空题
1．用毛皮摩擦过的橡胶棒接触验电器的金属球后，验电器的金属箔带　 　电；用丝绸摩擦过的玻璃棒靠近一轻质小球，小球被排斥，则小球带　 　电。
2．如图所示的电路，当开关S闭合后，电流表测量的是通过　 　（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的示数为　 　A．
3．如图所示电路，当S1、S2闭合后，两用电器　 　联，此时电压表所测量的是的　 　电压。
4．图中电流表的分度值是　 　A，示数是　 　A。
5．天花板上挂了三个轻质小球，相互作用如图所示，已知A球会被用丝绸摩擦过的玻璃棒所排斥，则另外两球的带电情况是：B　 　，C　 　．

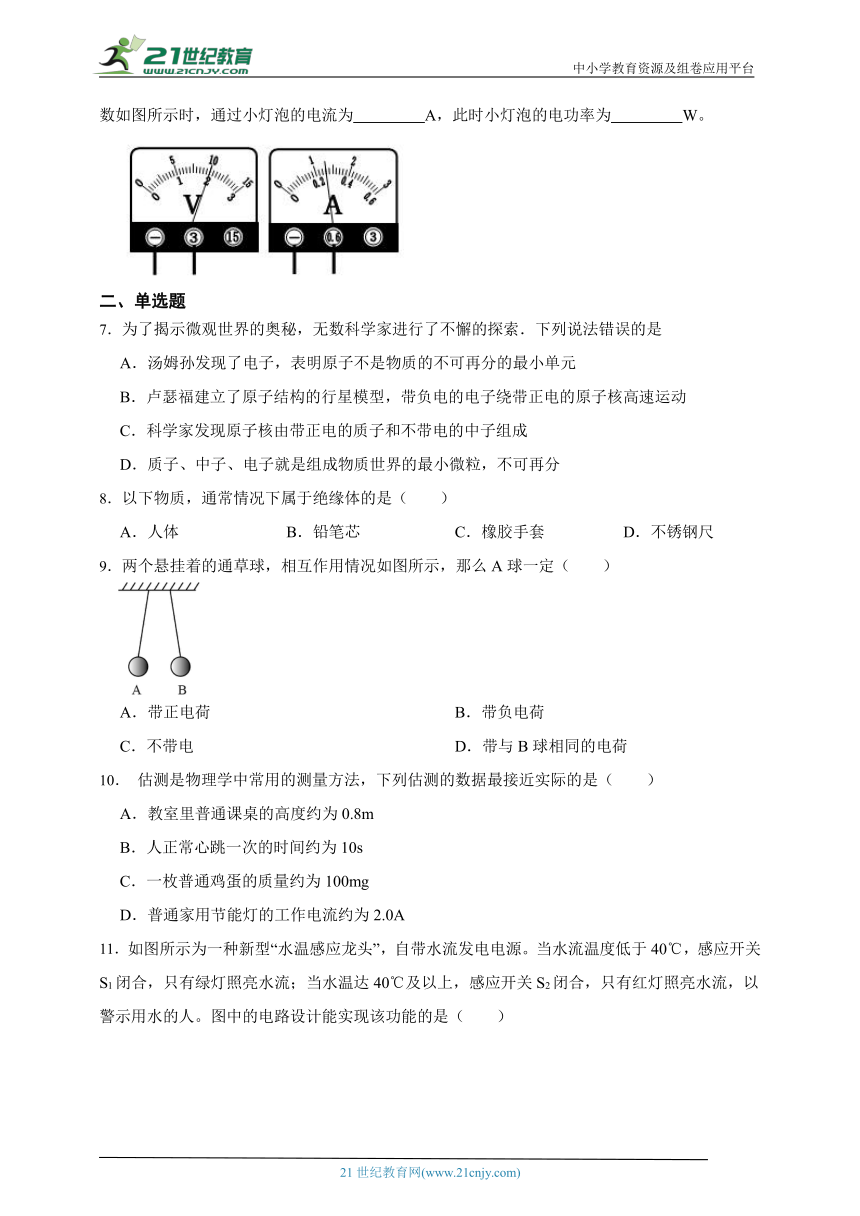

6．小华在实验室利用伏安法测量小灯泡的电功率。在实验过程中，当电压表的示数和电流表示数如图所示时，通过小灯泡的电流为　 　A，此时小灯泡的电功率为　 　W。
二、单选题
7．为了揭示微观世界的奥秘，无数科学家进行了不懈的探索．下列说法错误的是
A．汤姆孙发现了电子，表明原子不是物质的不可再分的最小单元
B．卢瑟福建立了原子结构的行星模型，带负电的电子绕带正电的原子核高速运动
C．科学家发现原子核由带正电的质子和不带电的中子组成
D．质子、中子、电子就是组成物质世界的最小微粒，不可再分
8．以下物质，通常情况下属于绝缘体的是（　　）
A．人体 B．铅笔芯 C．橡胶手套 D．不锈钢尺
9．两个悬挂着的通草球，相互作用情况如图所示，那么A球一定（　　）
A．带正电荷 B．带负电荷
C．不带电 D．带与B球相同的电荷
10． 估测是物理学中常用的测量方法，下列估测的数据最接近实际的是（　　）
A．教室里普通课桌的高度约为0.8m
B．人正常心跳一次的时间约为10s
C．一枚普通鸡蛋的质量约为100mg
D．普通家用节能灯的工作电流约为2.0A
11．如图所示为一种新型“水温感应龙头”，自带水流发电电源。当水流温度低于40℃，感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水的人。图中的电路设计能实现该功能的是（　　）
A． B．
C． D．
12．如图所示，电源电压3V保持不变；当开关S闭合时，两只电流表A1、A2的示数分别1.8A、0.5A，则（　　）
A．L1两端电压为3V，通过L1电流为1.3A
B．L2两端电压为3V，通过L2电流为1.3A
C．L1两端电压为6V，通过L1电流为0.5A
D．L2两端电压为6V，通过L2电流为0.5A
三、科普阅读题
13．阅读短文，回答问题。
在我国随着人民生活水平的提高，汽车开始进入普通百姓家庭。小明同学家买了一辆崭新的汽车，部分相关参数配置如下表所示：
参数
全身质量 1200kg 油箱容积 50mL 理论油耗 6L/10km
全身长度 4269mm 车身宽度 1686mm 车身高度 1492mm

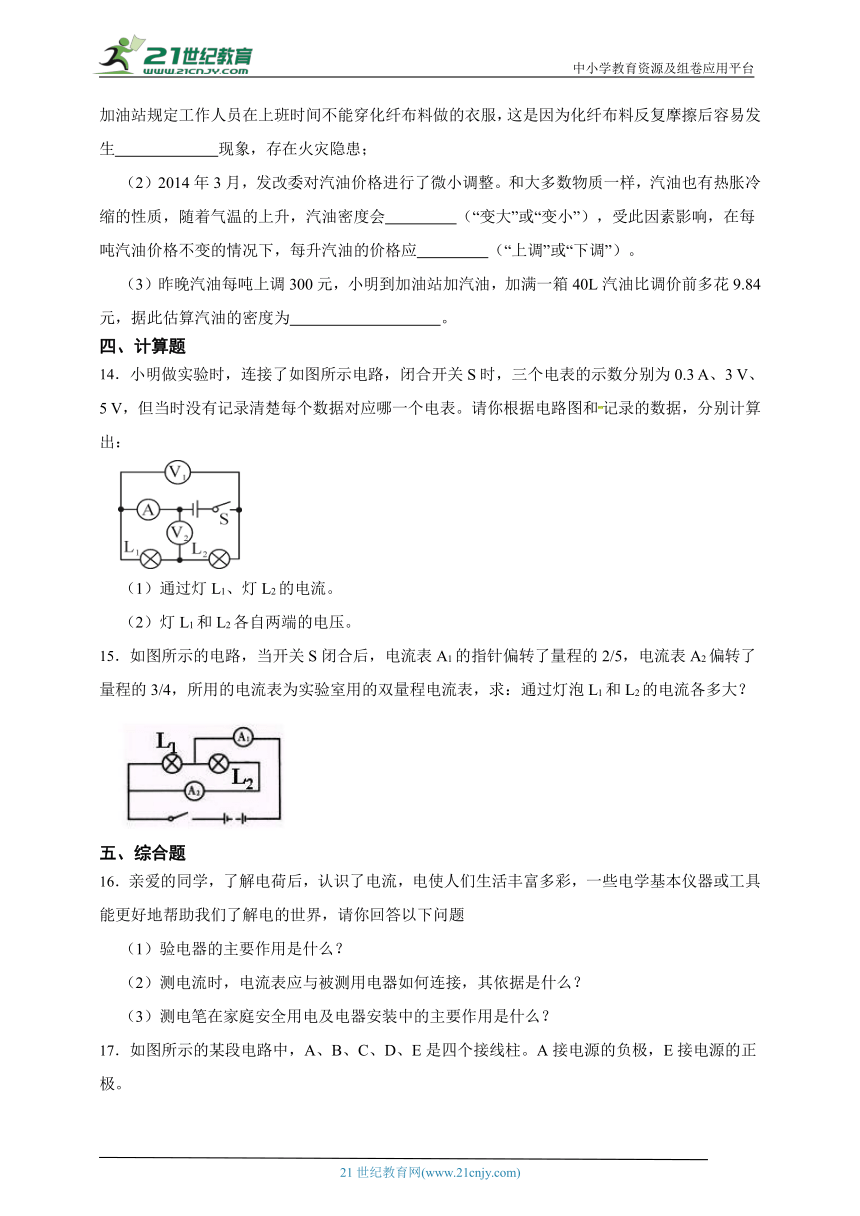

（1）在加油站时，小明闻到汽油味，这是由于汽油易发生　 　（填物态变化名称）。加油站规定工作人员在上班时间不能穿化纤布料做的衣服，这是因为化纤布料反复摩擦后容易发生　 　现象，存在火灾隐患；
（2）2014年3月，发改委对汽油价格进行了微小调整。和大多数物质一样，汽油也有热胀冷缩的性质，随着气温的上升，汽油密度会　 　（“变大”或“变小”），受此因素影响，在每吨汽油价格不变的情况下，每升汽油的价格应　 　（“上调”或“下调”）。
（3）昨晚汽油每吨上调300元，小明到加油站加汽油，加满一箱40L汽油比调价前多花9.84元，据此估算汽油的密度为　 　。
四、计算题
14．小明做实验时，连接了如图所示电路，闭合开关S时，三个电表的示数分别为0.3 A、3 V、5 V，但当时没有记录清楚每个数据对应哪一个电表。请你根据电路图和记录的数据，分别计算出：
（1）通过灯L1、灯L2的电流。
（2）灯L1和L2各自两端的电压。
15．如图所示的电路，当开关S闭合后，电流表A1的指针偏转了量程的2/5，电流表A2偏转了量程的3/4，所用的电流表为实验室用的双量程电流表，求：通过灯泡L1和L2的电流各多大？
五、综合题
16．亲爱的同学，了解电荷后，认识了电流，电使人们生活丰富多彩，一些电学基本仪器或工具能更好地帮助我们了解电的世界，请你回答以下问题
（1）验电器的主要作用是什么？
（2）测电流时，电流表应与被测用电器如何连接，其依据是什么？
（3）测电笔在家庭安全用电及电器安装中的主要作用是什么？
17．如图所示的某段电路中，A、B、C、D、E是四个接线柱。A接电源的负极，E接电源的正极。
（1）用导线连接A、B，则电流通过灯　 　，它们是　 　联的；
（2）用导线只连接C、D，则电流通过灯　 　，它们是　 　联的。
18．某款智能电动汽车，部分参数如表：
整车质量 1650k 电动机最大功率 160kW 最高时速 155km/h
电池容量 60kW·h 电池能量密度 150(W·h)/kg 最高续航里程 600km
电池是电动汽车的核心，衡量电池性能的一个重要参数是能量密度，电池能量密度指的是电池平均单位质量所释放出的电能。电动汽车的续航里程是指电动汽车上动力蓄电池以全充满状态开始到标准规定的试验结束时所走过的里程，是电动汽车重要的经济性指标。能量回收是电动汽车特有的功能，车辆在减速或制动时车轮的转动会带动驱动电机转动发电，再为汽车动力电池充电，达到能量回收利用的效果。
电池的使用寿命有限，电池寿命的结束是指电池总容量衰减到设计容量的80%或者以下。电池寿命可以用“循环寿命”来衡量，是指电池寿命结束前进行的100%全循环放电次数，很多因素都会影响电池的循环寿命，如电池温度、充放电电流等。有研究表明，不同的放电深度也会影响电池的循环寿命，例如，一辆电动车将电池电量从70%用到30%，则这次的放电深度为40%；再次使用前将电池充电到90%后，又用到30%，这次的放电深度就为60%，则这两次总共完成了1次100%全循环放电，研究人员以不同的放电深度对电动车电池进行充放电循环研究，得到了电动车电池100%全循环放电次数与放电深度的关系，如图所示。由图像我们不难看出，合理规划充放电策略，可以有效延长电动车电池的使用寿命。
（1）电动汽车的动力装置为电动机，其工作原理是　 　；
（2）电动汽车充电站的一排充电桩，这些充电桩是　 　（选填“串联”或“并联”）的；电动汽车在充电时，电池相当于电路中的　 　（选填“电源”或“用电器”）；
（3）该车快充半小时即可将电池容量由20%充至80%，其充电功率为　 　kW；
（4）在一次测试过程中，该车以最大功率在水平地面上5分钟内匀速直线行驶了8000米。则该车在这次测试过程中牵引力所做的功是　 　J，该车受到的阻力f为　 　N，在电池满电状态下，按此测试速度行驶，最多能续航　 　h；
（5）电池循环寿命指的是电池寿命结束前进行的　 　，最有利于延长电池寿命的使用策略是当电池用掉　 　电量时充电。若电动车每天使用前都充电到总电量的95%，第一天结束行驶后电池电量为45%，若第二天开始每天耗电量都比前一天增加10%，则电动车电池在连续5天时间内完成了约　 　的100%全循环放电。
答案解析部分
1．【答案】负；正
【知识点】两种电荷；电荷间的相互作用规律
2．【答案】L2；0.28
【知识点】电流的测量及电流表的使用
3．【答案】串；L2
【知识点】电压表的连接；电路的基本连接方式
4．【答案】0.02；0.24
【知识点】电流的测量及电流表的使用
5．【答案】带正电；带负电或不带电
【知识点】物体带电情况的判断
6．【答案】0.26；0.52
【知识点】电流的测量及电流表的使用；电压的测量及电压表的使用；电功率的计算
7．【答案】D
【知识点】两种电荷；原子结构
8．【答案】C
【知识点】导体与绝缘体
9．【答案】D
【知识点】电荷间的相互作用规律
10．【答案】A
【知识点】质量及其特性；时间的估测；长度的估测；电流的大小
11．【答案】D
【知识点】串、并联电路的设计
12．【答案】A
【知识点】串联电路和并联电路的辨别；并联电路的电压规律
13．【答案】汽化；摩擦起电；变小；下调；0.82×103kg/m3
【知识点】汽化及汽化吸热的特点；密度公式及其应用；密度与温度的关系；两种电荷
14．【答案】（1）此电路是串联电路，通过灯L1、灯L2的电流即为电流表的电流I=0.3 A
答：通过灯L1、灯L2的电流为0.3A；
（2）此电路是串联电路，电压表V1测L1和L2的总电压也是电源电压为5V，电压表V2测L1的电压为3V，所以：；
。
答：灯L1的电压为3V，灯L2的电压为2V。
【知识点】串联电路的电流规律；串联电路的电压规律
15．【答案】解：两灯并联，电流表A1测量干路电流，A2测量通过L2的电流，电流表A1的指针偏转了量程的 ，电流表A2的指针偏了量程的 ，说明电流表A2指针的偏转角度大于电流表A1指针的偏转角度，而干路电流应大于支路电流，所以电流表A1的量程为0～3A，电流表A2的量程为0～0.6A，所以A1的示数，即干路电流为： ，A2的示数，即通过L2的电流为： ，通过L1的电流为：I1=I-I2=1.2A-0.45A=0.75A。
答：通过灯L1电流为0.75A，L2的电流为0.45A。
【知识点】电流的测量及电流表的使用；并联电路的电流规律
16．【答案】（1）解：验电器的主要作用是检验物体是否带电。
（2）解：测量电流时，电流表应与被测用电器串联，依据是串联电路中各处的电流相等。
（3）解：测电笔的主要作用是辨别家庭电路中的火线和零线。
【知识点】验电器的原理及使用；电流表的连接；测电笔的使用
17．【答案】（1）L1、L3；并
（2）L1、L2；并
【知识点】串联电路和并联电路的辨别
18．【答案】磁场对电流有力的作用；并联；用电器；72；；；6.25；100%全循环放电次数；40%；3
【知识点】电路的构成及电路图；电功率的计算；直流电动机的构造原理与工作过程；功的计算及应用
