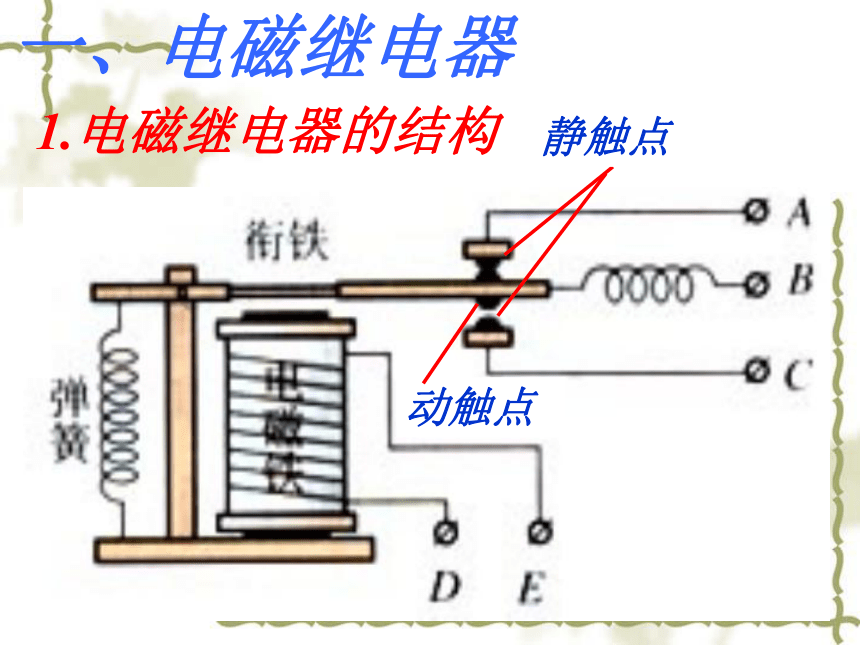

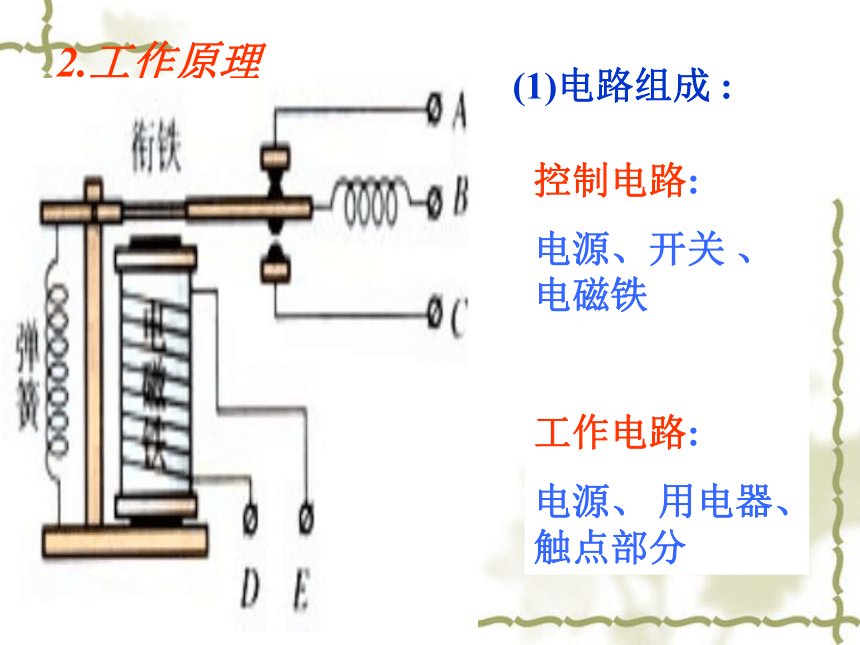

课件41张PPT。2018-11-23最伟大的科学是关于方法的科学——爱因斯坦20.05电与磁—电磁继电器LEX 1.电磁继电器的结构动触点静触点一、电磁继电器2.工作原理 (1)电路组成 : 控制电路:
电源、开关 、 电磁铁
工作电路:

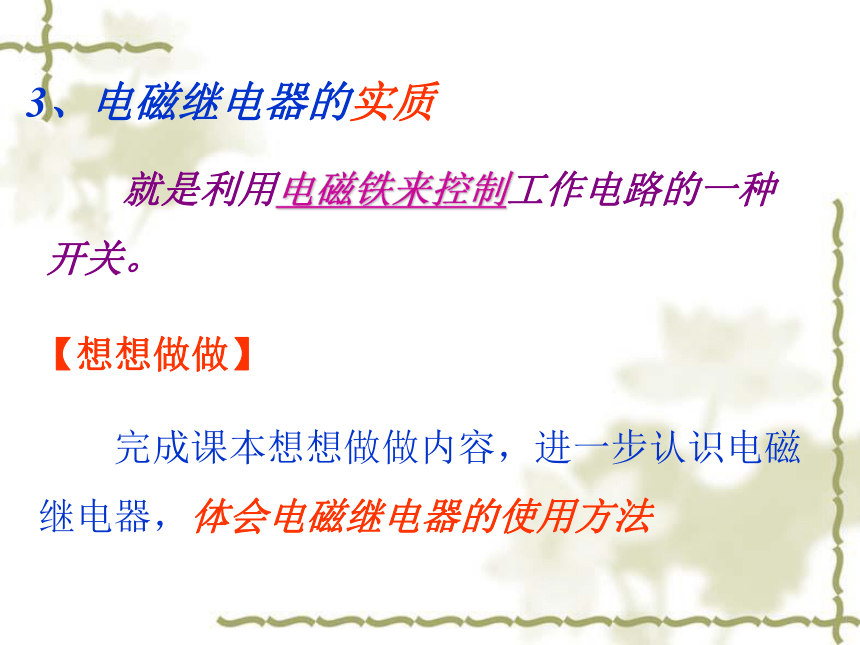

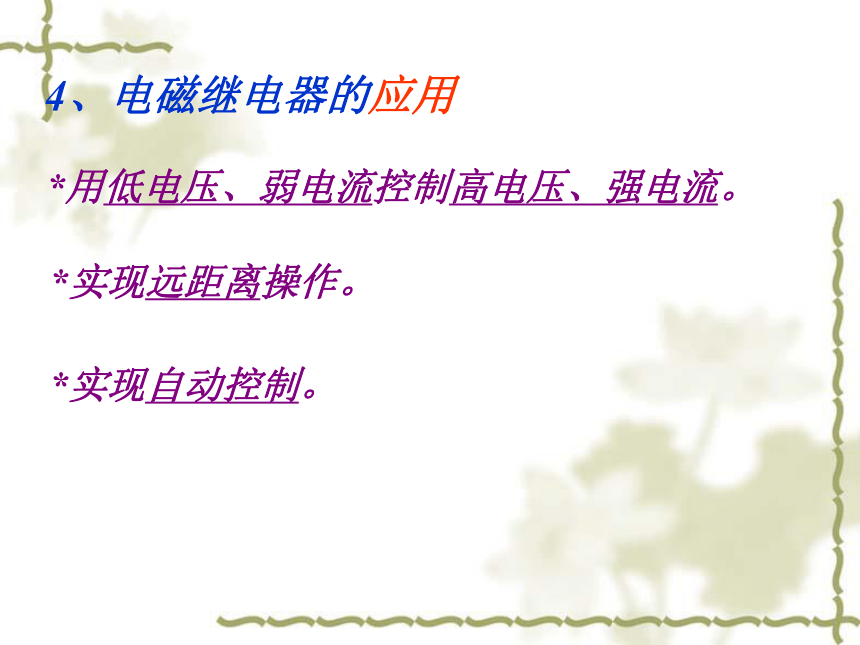

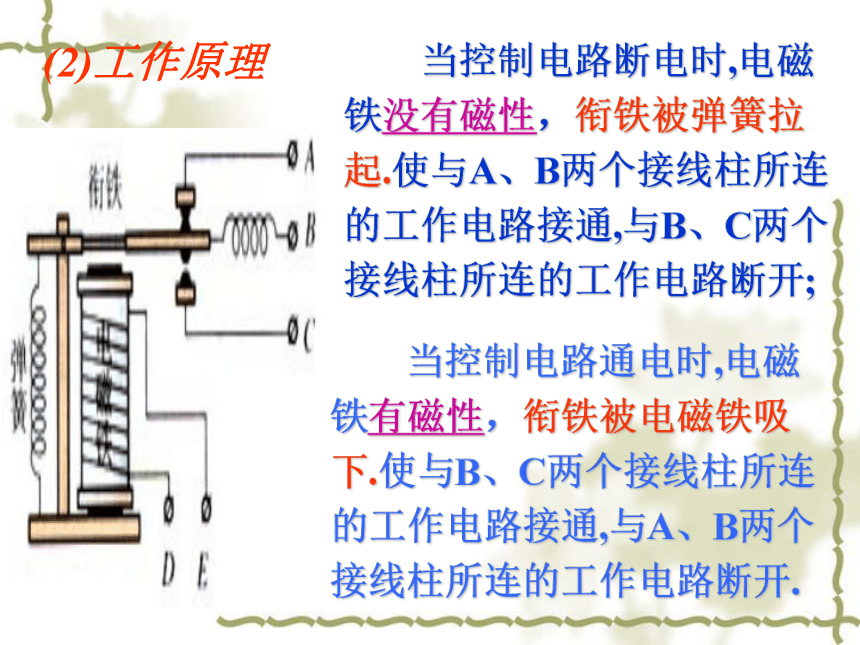

电源、 用电器、 触点部分 (2)工作原理 当控制电路断电时,电磁铁没有磁性，衔铁被弹簧拉起.使与A、B两个接线柱所连的工作电路接通,与B、C两个接线柱所连的工作电路断开; 当控制电路通电时,电磁铁有磁性，衔铁被电磁铁吸下.使与B、C两个接线柱所连的工作电路接通,与A、B两个接线柱所连的工作电路断开.3、电磁继电器的实质 就是利用电磁铁来控制工作电路的一种开关。【想想做做】 完成课本想想做做内容，进一步认识电磁继电器，体会电磁继电器的使用方法4、电磁继电器的应用*用低电压、弱电流控制高电压、强电流。*实现远距离操作。*实现自动控制。 例1.如图是温度自动

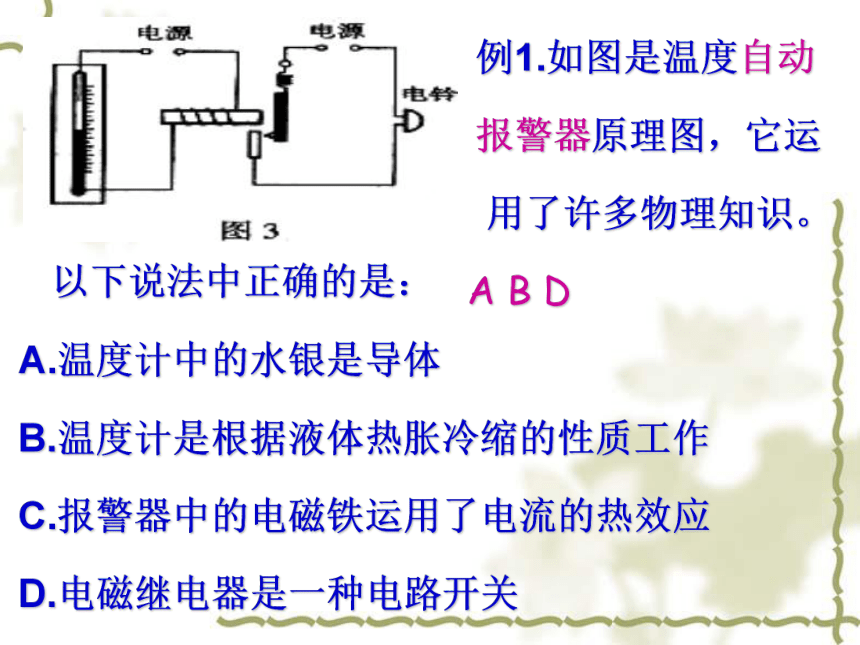

报警器原理图，它运
用了许多物理知识。以下说法中正确的是：
A.温度计中的水银是导体
B.温度计是根据液体热胀冷缩的性质工作
C.报警器中的电磁铁运用了电流的热效应

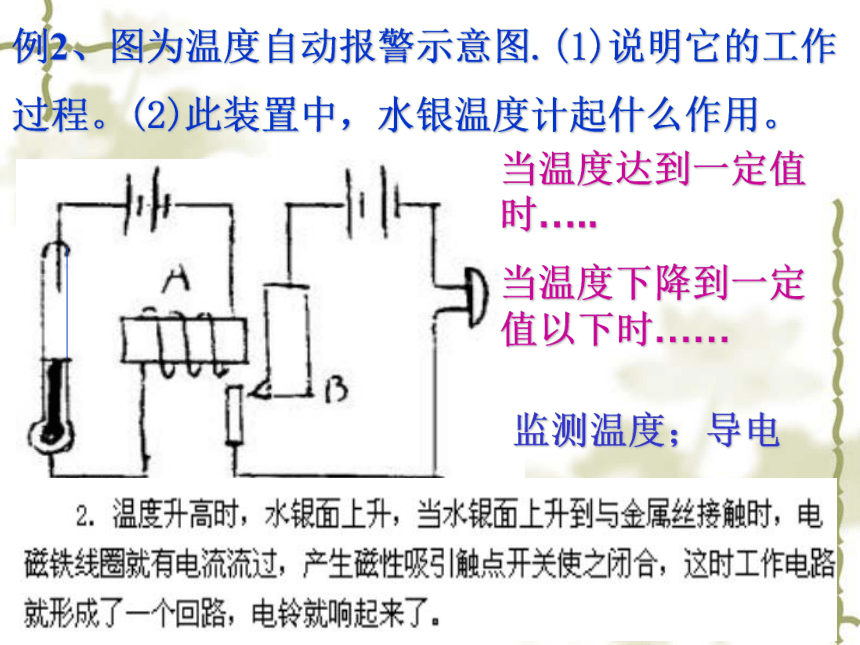

D.电磁继电器是一种电路开关A B D例2、图为温度自动报警示意图.(1)说明它的工作过程。(2)此装置中，水银温度计起什么作用。 监测温度；导电当温度达到一定值时…..

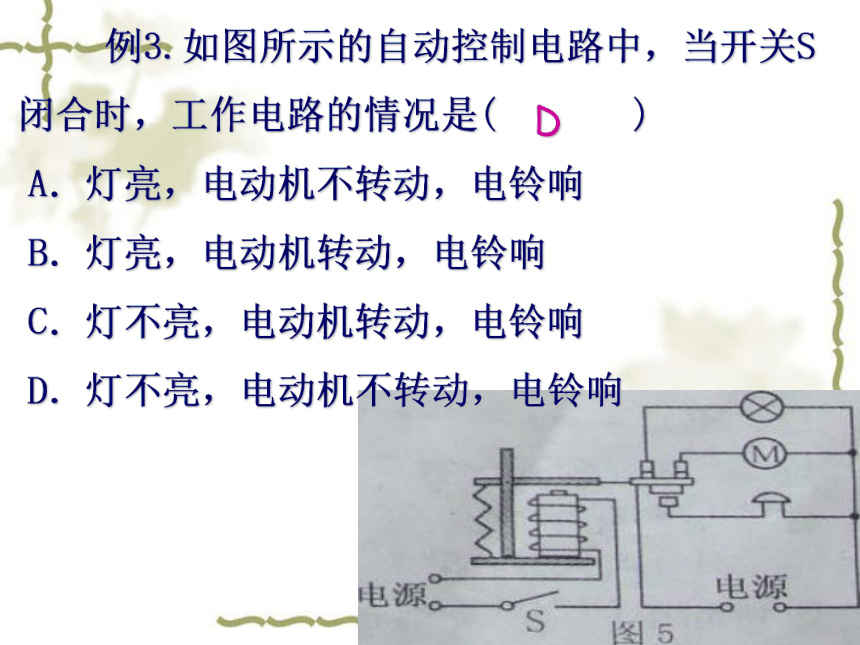

当温度下降到一定值以下时…… 例3.如图所示的自动控制电路中，当开关S闭合时，工作电路的情况是( )　
A．灯亮，电动机不转动，电铃响
B．灯亮，电动机转动，电铃响
C．灯不亮，电动机转动，电铃响

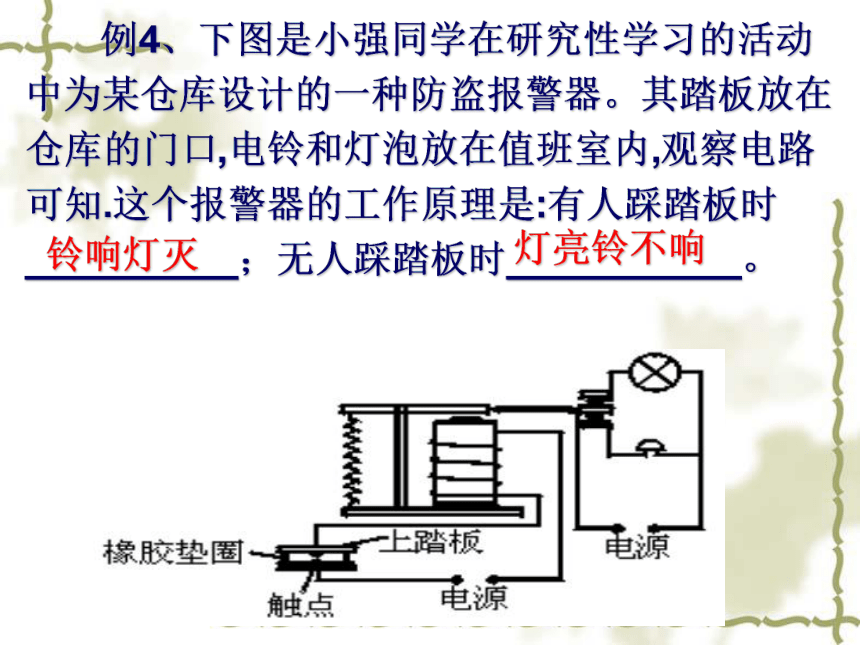

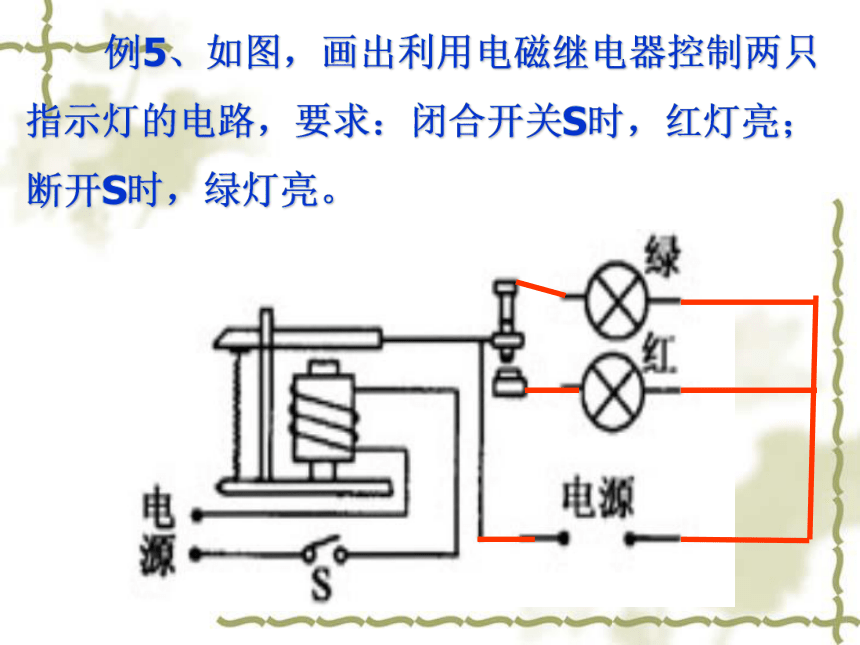

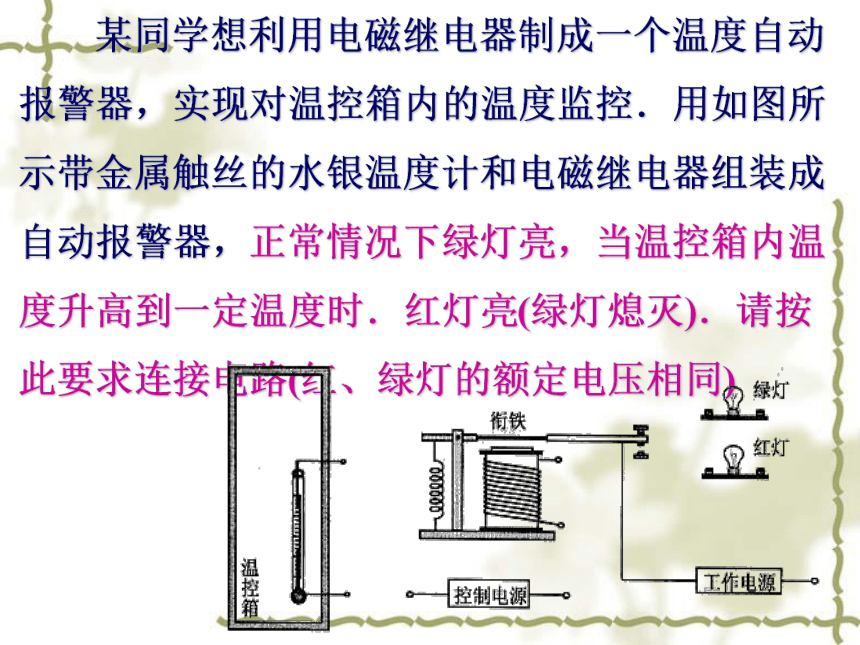

D．灯不亮，电动机不转动，电铃响 D 例4、下图是小强同学在研究性学习的活动中为某仓库设计的一种防盗报警器。其踏板放在仓库的门口,电铃和灯泡放在值班室内,观察电路可知.这个报警器的工作原理是:有人踩踏板时__________；无人踩踏板时___________。铃响灯灭灯亮铃不响 例5、如图，画出利用电磁继电器控制两只指示灯的电路，要求：闭合开关S时，红灯亮；断开S时，绿灯亮。 某同学想利用电磁继电器制成一个温度自动报警器，实现对温控箱内的温度监控．用如图所示带金属触丝的水银温度计和电磁继电器组装成自动报警器，正常情况下绿灯亮，当温控箱内温度升高到一定温度时．红灯亮(绿灯熄灭)．请按此要求连接电路(红、绿灯的额定电压相同)某一瞬间电流方向线圈永久磁体N锥形纸盆二、扬声器1.结构2、扬声器的工作原理 当线圈中通过图中所示的电流时，线圈受到磁铁的吸引向左运动；变化的电流通过扬声器的线圈时,线圈会受永磁体的吸引或排斥而产生振动,带动纸盆的振动,扬声器发声,将电信号转化为声信号当线圈中通过相反方向的电流时，线圈受到磁铁的排斥向右运动。 1.用电磁继电器来操纵高电压、强电流，其主要作用是
A、节约 B、操作简单
C、保护用电器 D、避免危险2、下列装置中没有应用电磁铁的是
A、电磁起重机 B、电磁继电器
C、电铃 D、电热水器练习 3.电磁继电器：
电磁继电器的主要部件是______、______、______和_______。电磁铁衔铁弹簧触点4.电磁继电器：
实质由 ______ 控制的一种开关。
应用：
用___________ 控制____________，
进行_______操作和________。电磁铁低电压弱电流高电压强电流远距离自动控制5、如图扬声器的结构示意图，指出其中最重要的三部件的名称，并说明它的工作原理。 变化的______通过扬声器的_______时,线圈会受________的吸引或排斥而产生________,带动_____的振动,扬声器发声,将_______信号转化为_______信号 接通电源后，电磁铁吸引衔铁，敲击铃碗发声，但同时衔铁与螺钉分离，通过线圈的电路断开，电磁铁失去磁性，衔铁由于弹性回到初始位置，这时衔铁与螺钉又接触，线圈的电路闭和，电磁铁又吸引衔铁，敲击铃碗发声……，如此往复，电铃就不断发出声音。动手动脑学物理6. 7.水位监测站要设计一种自动水位报警器，要求水位在警戒线以下绿灯亮，当水位达到警戒线时，红灯亮同时电铃响。请你设计出能达到此要求的电路图，并简要说明其工作原理.想一想:动手动脑学物理教材P78提出问题:在生产中高压环境或恶劣环境有可能对人造成不利影响，如何才能完成工作而又不会造成人身伤害?
如何自动控制、远距离控制?
那么就只能采用其他办法来解决，电磁继电器的使用就解决了这一问题.
电磁继电器图片电磁继电器 观察电磁继电器完成下列思考题： 1、电磁继电器的结构 2、它的工作原理4、它的实质3、电磁继电器有哪些应用 1、电磁继电器的结构动触点静触点 2、它的工作原理 当没有电流经过接线柱D、E流入线圈时，电磁铁没有磁性，衔铁被弹簧拉起，使A、B两个接线柱所连的两个触点接通。 当有电流经过接线柱D、E流入线圈时，电磁铁有磁性，衔铁被电磁铁吸下，使B、C两个接线柱所连的两个触点接通。3、电磁继电器有哪些应用 ⑴ 用低电压、弱电流控制高电压、强电流。 ⑵ 实现远距离控制 ⑶ 实现自动控制4、它的实质 继电器是利用低电压、弱电流电路的通断,来间接控制高电压、强电流电路的装置. 它是利用电磁铁来控制工作电路的一种开关.说明书上写着的线圈额定
电压直流６Ｖ, 被制电压
２２０Ｖ电流１Ａ讲的是
什么意思？
对照电磁继电器的构造图，
认识继电器上的几个接线
端的位置。
P77想想做做：扬声器 观察扬声器完成下列思考题：1、扬声器的结构2、扬声器的工作原理1、扬声器的结构2、扬声器的工作原理 当线圈中通过图中所示的电流时，线圈受到磁铁的吸引向左运动； 由于通过线圈的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。 当线圈中通过相反方向的电流时，线圈受到磁铁的排斥向右运动。1、用电磁继电器来操纵高电压、强电流，其主要作用是
A、节约 B操作简单
C、保护用电器 D、避免危险2、下列装置中没有应用电磁铁的是
A、电磁起重机 B、电磁继电器
C、电铃 D、电热水器3、如图所示扬声器的结构示意图，指出其中最重要的三部件的名称，并说明它们的作用。4、如图，画出利用电磁继电器控制两只指示灯的电路，要求：闭合开关S时，红灯亮；断开S时，绿灯亮动手动脑学物理1、图9.5—5是一种水位自动报警器的原理图.水位没有到达金属块A时,绿灯亮;水位到达金属块A时,红灯亮.说明它的工作原理.注意:纯净的水是不导电的,但是一般的水都能导电.2、图9.5—6是一种温度自动报警器的原理图.制作水银温度计时插入一段金属丝,当温度达到金属丝下端所指的温度时,电铃就响起来,发出报警信号.说明它的工作原理.课堂练习1。电磁继电器的结构如图所示，其中A是________,B是________，C是________。它利用________对衔铁的吸放，代替开
关去控制电路的
通断。电磁铁衔铁触点电磁铁2.用电磁继电器控制高电压、强电流的开关，其主要优点是 ( )A.节约用电B.安全用电C.保护用电器 D.操作简单B3.关于电磁继电器的衔铁的选用，下列说法中正确的是 ( )
A.应选用软铁材料
B.应选用钢棒
C.以上两种材料都可以使用
D.以上两种材料都不行A
