人教版九年级物理20.4电动机课件

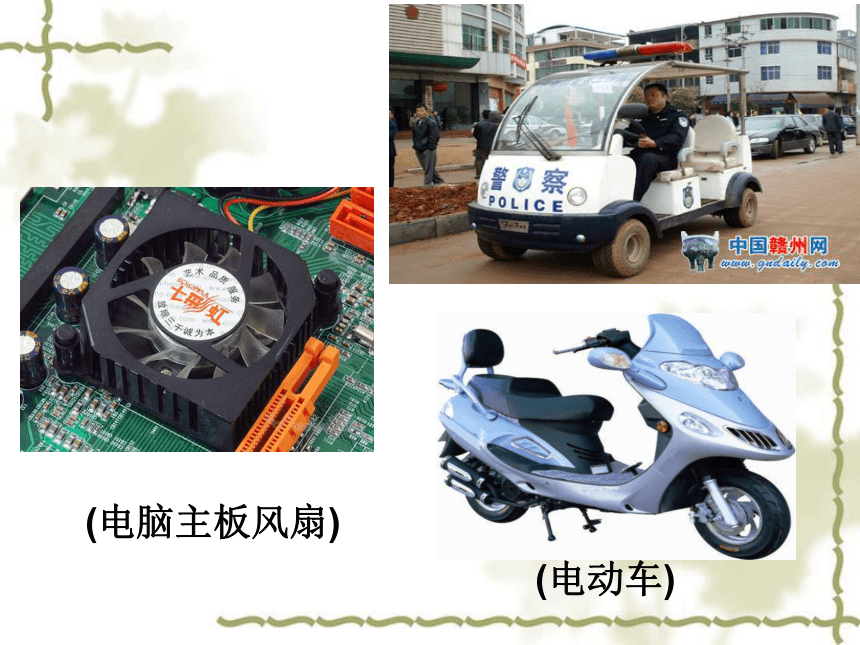

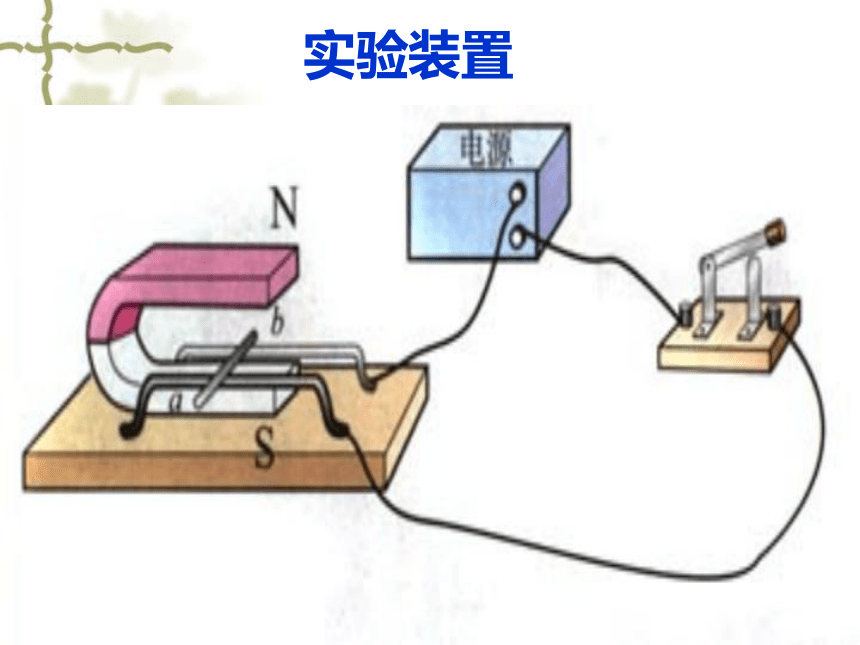

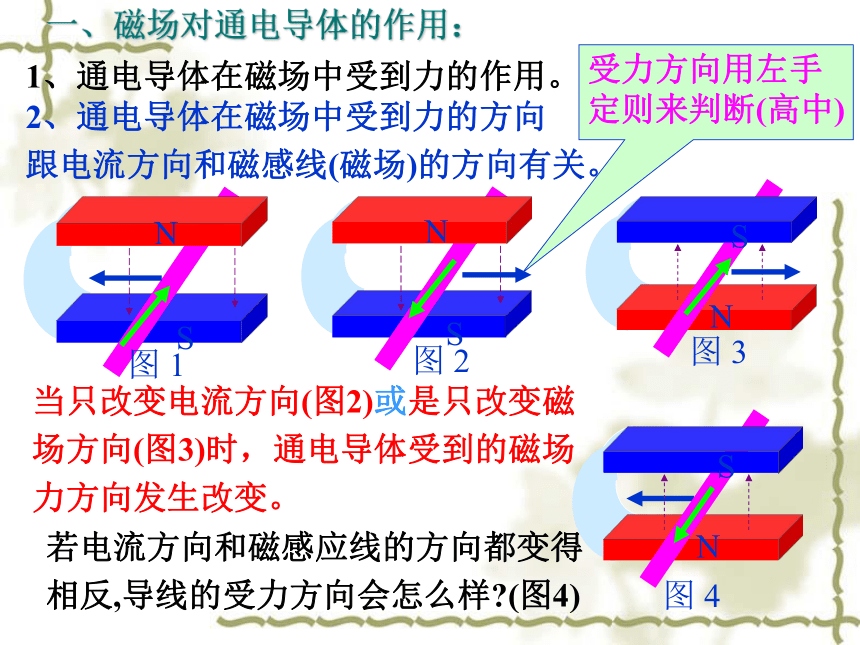

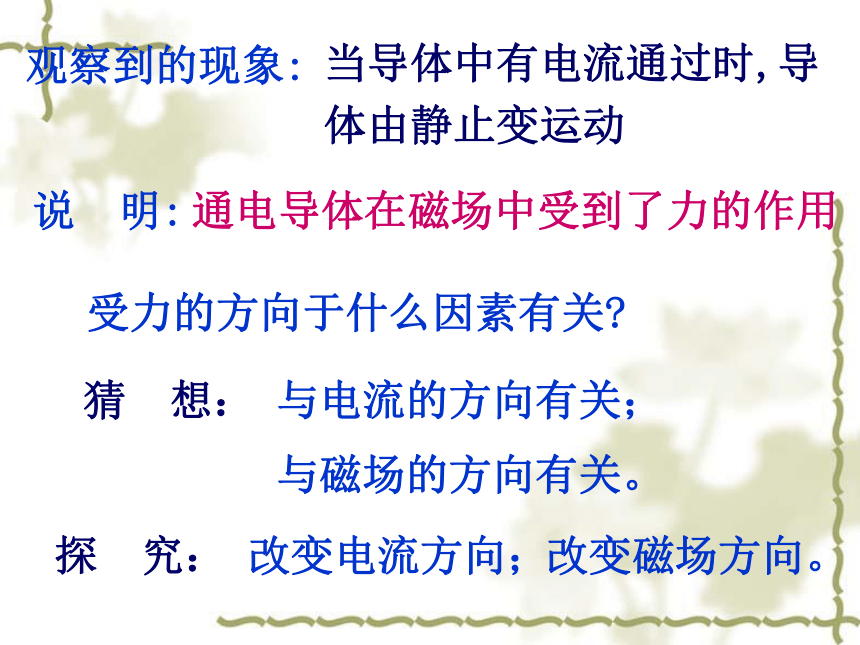

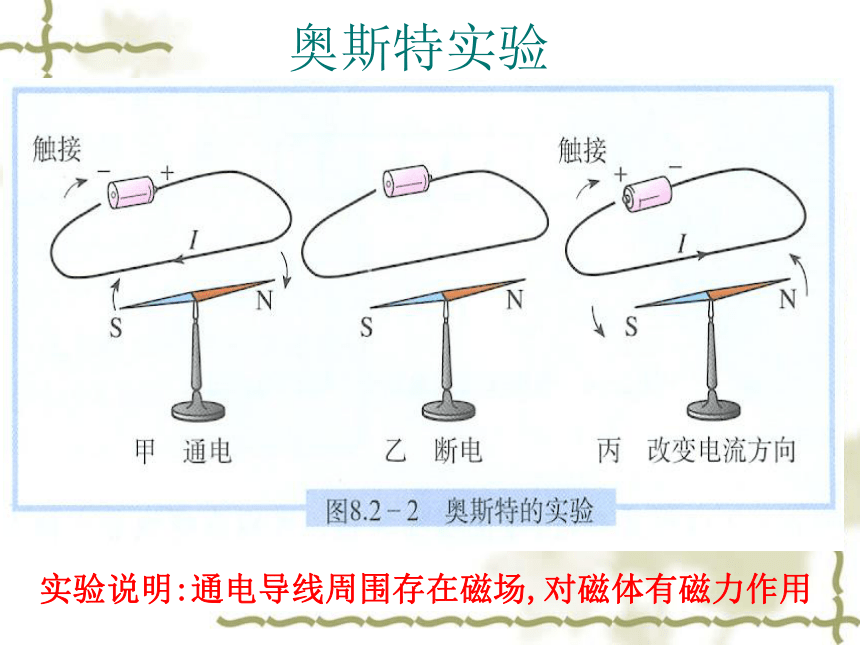

课件31张PPT。2018/11/23最伟大的科学是关于方法的科学——爱因斯坦20.06电与磁—电动机LEX(电脑主板风扇)(电动车)奥斯特实验实验说明:通电导线周围存在磁场,对磁体有磁力作用磁体在磁场中会受到磁力的作用（磁体发生运动）通电的导线能产生磁场，使磁针或磁体偏转（运动）逆向思维——磁体能否使通电的导线运动呢？实验装置观察到的现象:当导体中有电流通过时,导体由静止变运动说 明:通电导体在磁场中受到了力的作用受力的方向于什么因素有关?猜　想：探　究：与电流的方向有关；与磁场的方向有关。改变电流方向；改变磁场方向。结论： 通电导体在磁场中受到的力的方向与电流的方向和磁场的方向有关。一、磁场对通电导体的作用：1、通电导体在磁场中受到力的作用。当只改变电流方向(图2)或是只改变磁场方向(图3)时，通电导体受到的磁场力方向发生改变。受力方向用左手定则来判断(高中)
若电流方向和磁感应线的方向都变得相反,导线的受力方向会怎么样?(图4)2、通电导体在磁场中受到力的方向

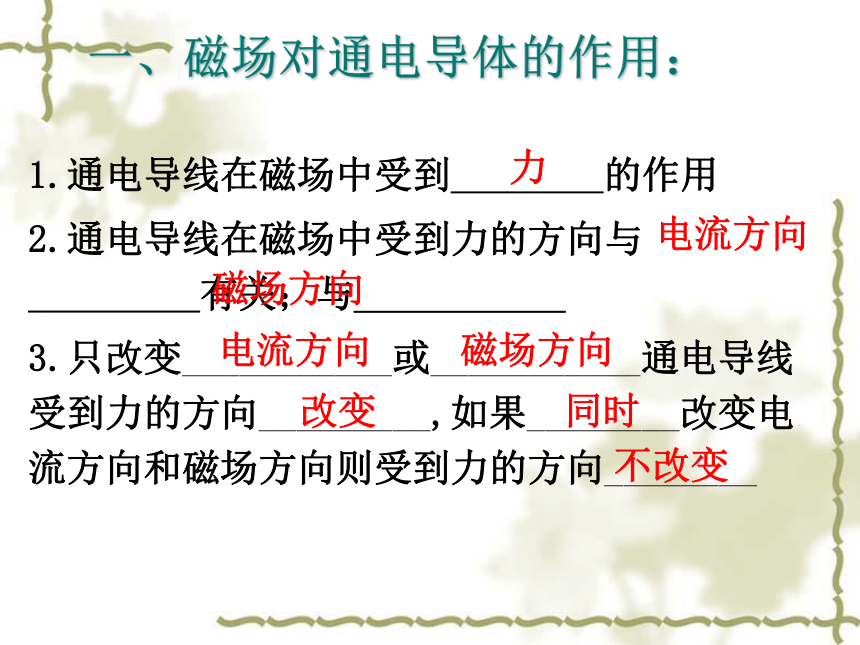

跟电流方向和磁感线(磁场)的方向有关。1.通电导线在磁场中受到 的作用
2.通电导线在磁场中受到力的方向与_________有关；与___________
3.只改变___________或___________通电导线受到力的方向_________,如果________改变电流方向和磁场方向则受到力的方向________

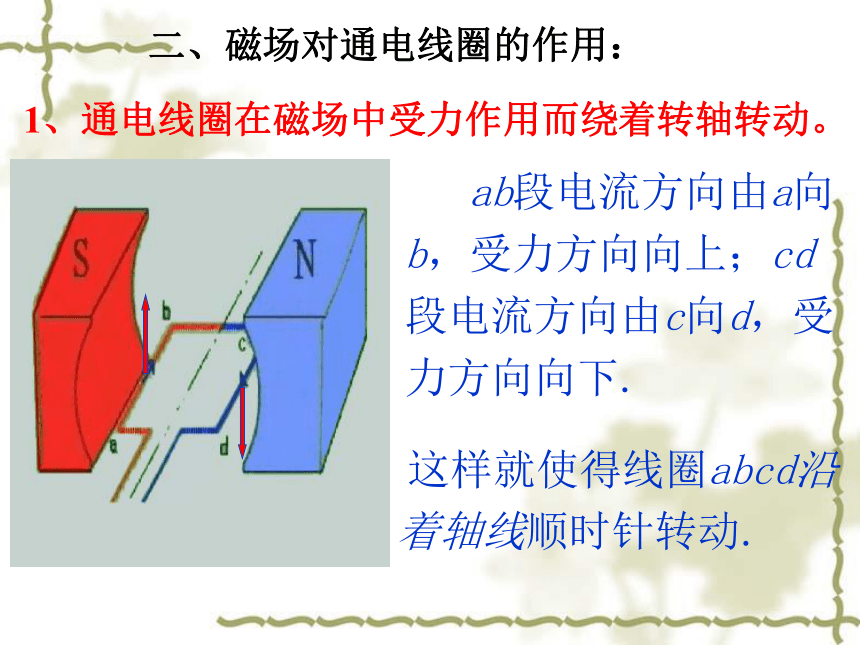

力电流方向磁场方向电流方向磁场方向改变不改变同时一、磁场对通电导体的作用：1、通电线圈在磁场中受力作用而绕着转轴转动。二、磁场对通电线圈的作用： ab段电流方向由a向b，受力方向向上；cd段电流方向由c向d，受力方向向下. 这样就使得线圈abcd沿着轴线顺时针转动.
线圈为什么停止在与磁场方向垂直的位置不动？ ab段电流方向由a向b，受力方向向上；cd段电流方向由c向d，受力方向向下. ab段、 cd段的电流方向、受力方向没有发生改变.

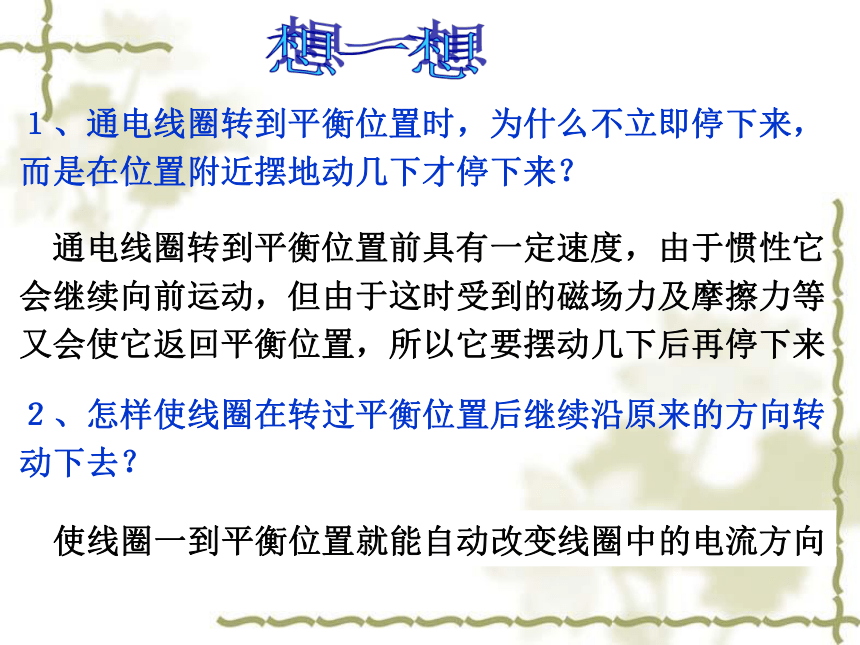

使线圈在这个位置摆动几下就停下来2、线圈与磁场方向（磁感线）垂直的位置称为平衡位置。abcd１、通电线圈转到平衡位置时，为什么不立即停下来，
而是在位置附近摆地动几下才停下来？ 想一想 通电线圈转到平衡位置前具有一定速度，由于惯性它会继续向前运动，但由于这时受到的磁场力及摩擦力等又会使它返回平衡位置，所以它要摆动几下后再停下来 ２、怎样使线圈在转过平衡位置后继续沿原来的方向转动下去？ 使线圈一到平衡位置就能自动改变线圈中的电流方向 线圈在磁场中的受力情况怎样使线圈越过平衡位置后持续顺时针转动?靠近S极的线圈受到的力始终向下
靠近N极的线圈受到的力始终向上,那么线圈就可以持续沿顺时针方向转动.
讨论: 怎样实现上面的情况? 及时改变电流方向或磁场方向(即越过平衡位置)从而改变受力方向直流电动机的结构及工作原理结构定子（磁体）转子（线圈）换向器（使线圈一转过平衡位置就改变线圈中的电流方向）电刷电动机转子定子换向器工作原理原 理:当线圈转到另一半和电刷接触时就改变了
电流方向,从而受力方向改变使线圈连续转到下去.电动机的工作过程通电线圈越过平衡位置的运动情况 怎样使线圈越过平衡位置后持续顺时针转动?生活中的电动机分类:直流电动机(电动玩具、录音机等
小型电器)交流电动机(电风扇、洗衣机等
家用电器)电动机的优点：结构简单、控制方便、
体积小、效率高电动机：把电能→动能实际的直流电动机有多个线圈和换向器生活中常见的电动机 生活中常见的电动机 1、要改变直流电动机转向，可以采用( 　 )
A.改变电流方向，其他不变
B.改变磁场方向，其他不变
C.增大电流强度
D.同时改变电流方向和磁场方向2 、下列说法正确的是 ( 　　 )
A.电动机是把机械能转化为电能的机器
B.电动机是把电能转化为机械能的机器
C.直流电动机是利用线圈的转动而产生电流的
D.改变线圈中的电流方向，可以改变电动机线圈转动的快慢ＡＢＢ3、用直流电源供电的电动机叫做___________。
4、直流电动机的构造主要由_______、_______、_________、组成。其工作原理是：___________
___________________________。
5、换向器在电动机中的作用是：_____________。6、通电导体在磁场中受力而运动时（ 　）
　Ａ．消耗了电能，产生了机械能
　Ｂ．消耗了机械能，产生了电能
　Ｃ．消耗了机械能，产生了内能
　Ｄ．消耗了化学能，产生了电能Ａ 7、电动机主要由________和________组成,是利用______线圈在＿＿_＿里受力而转动的原理制成的．

8、如果只改变磁场方向或电流方向，通电导线受到的力＿＿＿；如果同时改变电流方向和磁场方向，则通电导线受力将＿＿＿．
转子定子通电磁场改变不改变 9、要改变直流电动机的转动方向,应采取的方法是[ ]
A.增强磁极的磁性 B.加大通电电流
C.改变线圈中的电流方向 D.将磁铁的磁极对调10、关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法错误的是[ ]
A．电流方向改变时，导体受力方向改变
B．磁场方向改变时，导体受力方向改变
C．电流、磁场方向同时改变，导体受力方向改变
D．电流、磁场方向同时改变，导体受力方向不变 CC D小 结1、通电的导体在磁场中受到力的作用，力的方向与___________及___________有关。2、通电线圈在磁场中将会____________利用该原理可制成________。电流方向　　磁场方向受到力转动电动机课堂思考通电导体在磁场中的受力大小与什么因素有关?
提示:通电导体相当于一个磁体 课 后 思 考?“想想做做”之中漆皮为什么一端只刮掉半圈？
如果漆皮全部都刮去的话，又会怎样呢？
