人教版2024-2025学年度九年级上册物理第十七章（欧姆定律）单元测试卷（含答案）

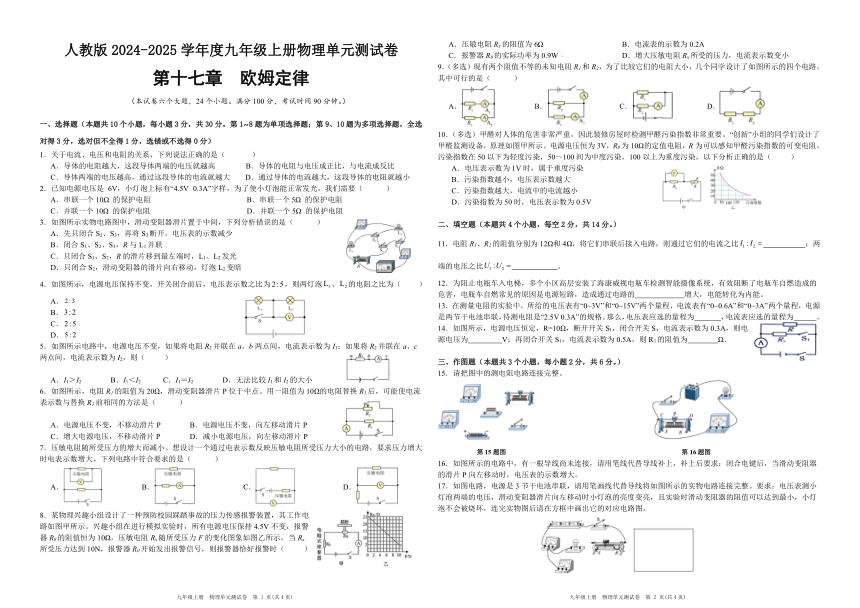

人教版2024-2025学年度九年级上册物理单元测试卷
第十七章 欧姆定律
（本试卷六个大题，24个小题。满分100分，考试时间90分钟。）
一、选择题（本题共10个小题，每小题3分，共30分。第1~8题为单项选择题；第9、10题为多项选择题，全选对得3分，选对但不全得1分，选错或不选得0分）
1．关于电流、电压和电阻的关系，下列说法正确的是（ ）
A．导体的电阻越大，这段导体两端的电压就越高 B．导体的电阻与电压成正比，与电流成反比
C．导体两端的电压越高，通过这段导体的电流就越大 D．通过导体的电流越大，这段导体的电阻就越小
2．已知电源电压是 6V，小灯泡上标有“4.5V 0.3A”字样，为了使小灯泡能正常发光，我们需要（ ）
A．串联一个10Ω 的保护电阻 B．串联一个5Ω 的保护电阻
C．并联一个10Ω 的保护电阻 D．并联一个5Ω 的保护电阻
3．如图所示实物电路图中，滑动变阻器滑片置于中间，下列分析错误的是（　 　）
A．先只闭合S2、S3，再将S3断开，电压表的示数减少
B．闭合S1、S2、S3，R与L1并联
C．只闭合S1、S2，R的滑片移到最左端时，L1、L2发光
D．只闭合S2，滑动变阻器的滑片向右移动，灯泡L2变暗
4．如图所示，电源电压保持不变，开关闭合前后，电压表示数之比为，则两灯泡、的电阻之比为（ ）
A．
B．
C．
D．
5．如图所示电路中，电源电压不变，如果将电阻R2并联在a、b两点间，电流表示数为I1；如果将R2并联在a、c两点间，电流表示数为I2，则（ ）
A．I1＞I2 B．I1＜I2 C．I1＝I2 D．无法比较I1和I2的大小
6．如图所示，电阻R1的阻值为20Ω，滑动变阻器滑片P位于中点。用一阻值为10Ω的电阻替换R1后，可能使电流表示数与替换R1前相同的方法是（　 　）
A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片P
C．增大电源电压，不移动滑片P D．减小电源电压，向左移动滑片P
7．压敏电阻随所受压力的增大而减小。想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大。下列电路中符合要求的是（　 　）
A． B． C． D．
8．某物理兴趣小组设计了一种预防校园踩踏事故的压力传感报警装置，其工作电路如图甲所示。兴趣小组在进行模拟实验时，所有电源电压保持4.5V不变，报警器R0的阻值恒为10Ω，压敏电阻Rx随所受压力F的变化图象如图乙所示，当Rx所受压力达到10N，报警器R0开始发出报警信号，则报警器恰好报警时（　 　）
A．压敏电阻Rx的阻值为6Ω B．电流表的示数为0.2A
C．报警器R0的实际功率为0.9W D．增大压敏电阻Rx所受的压力，电流表示数变小
9．（多选）现有两个阻值不等的未知电阻R1和R2，为了比较它们的电阻大小，几个同学设计了如图所示的四个电路，其中可行的是（　 　）
A． B． C． D．
10．（多选）甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。“创新”小组的同学们设计了甲醛监测设备，原理如图甲所示。电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数在50以下为轻度污染，50～100间为中度污染，100以上为重度污染，以下分析正确的是（　 　）
A．电压表示数为1V时，属于重度污染
B．污染指数越小，电压表示数越大
C．污染指数越大，电流中的电流越小
D．污染指数为50时，电压表示数为0.5V
填空题（本题共4个小题，每空2分，共14分。）
11．电阻R1、R2的阻值分别为12Ω和4Ω，将它们串联后接入电路，则通过它们的电流之比 ；两端的电压之比 。
12．为阻止电瓶车入电梯，多个小区高层安装了海康威视电瓶车检测智能摄像系统，有效阻断了电瓶车自燃造成的危害，电瓶车自燃常见的原因是电源短路，造成通过电路的 增大，电能转化为内能。
13．在测量电阻的实验中，所给的电压表有“0~3V”和“0~15V”两个量程，电流表有“0~0.6A”和“0~3A”两个量程，电源是两节干电池串联，待测电阻是“2.5V 0.3A”的规格。那么，电压表应选的量程为 ，电流表应选的量程为 。
14．如图所示，电源电压恒定，R=10Ω，断开开关S1，闭合开关S，电流表示数为0.3A，则电源电压为 V；再闭合开关S1，电流表示数为0.5A，则R1的阻值为 Ω．
三、作图题（本题共3个小题，每小题2分，共6分。）
15．请把图中的测电阻电路连接完整。
第15题图 第16题图
16．如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上，补上后要求：闭合电键后，当滑动变阻器的滑片P向左移动时，电压表的示数增大。
17．如图电路，电源是3节干电池串联，请用笔画线代替导线将如图所示的实物电路连接完整。要求：电压表测小灯泡两端的电压，滑动变阻器滑片向左移动时小灯泡的亮度变亮，且实验时滑动变阻器的阻值可以达到最小，小灯泡不会被烧坏，连完实物图后请在方框中画出它的对应电路图。
四、实验探究题（本题共3个小题，第18题10分，第19题10分，第20题8分；共28分。）
18．探究“电流与电压的关系”的实验中，准备的电学器材如下：电源4.5V、电流表、电压表、标有“30Ω1A”的滑动变阻器R、定值电阻5Ω、10Ω、20Ω、30Ω、开关、导线若干。
（1）某同学闭合开关，按如图甲所示电路图连接实物。试触时发现：电流表指针向零刻度线左侧偏转，如图乙所示，则电路连接出现的错误是 ；
（2）改正错误后开始实验，应将滑动变阻器滑片P向 （选填“左”或“右”）滑动，使电阻R两端电压由1.5V逐渐增大到2V、2.5V，读出所对应的电流值。其中第二次电流表示数如图丙所示，为 A。实验数据如表所示；
（3）分析数据，得出结论；电阻一定时，导体中的电流与导体两端电压成 比；
（4）善于思考的小明通过分析表中数据可知该同学所用的定值电阻阻值为 Ω。
19．某同学利用图甲所示的器材测量定值电阻的阻值。电池组为三节新干电池，滑动变阻器规格为“20Ω 1.0A”。
（1）请将甲图中的实物电路连接完整（导线不允许交叉）；
（2）正确连接电路后，按实验方案进行实验，移动滑片，将部分实验数据记录如下表，其中第5次实验电压值如图乙所示，电压大小为 V；
实验次数 1 2 3 4 5
电压 U/V 0.5 1.2 1.8 2
电流 I/A 0.1 0.24 0.36 0.4
（3）第1次至第4次实验中，有一次实验数据是拼凑的，这次实验是第 次，理由是电路中最小电流为 A。剔除拼凑的数据分析可知，该同学所测电阻的阻值是 Ω。
20．小洪利用如图甲的电路测量小灯泡的电阻，已知小灯泡的额定电压为2.5V，正常发光时的电阻约为10Ω，电源电压恒为3V；
（1）为保证实验顺利进行，应选用 （选填仪器的字母序号）滑动变阻器；
A．“10Ω 0.5A” B．“50Ω 0.2A”
（2）根据电路图甲，请你用笔画线代替导线，将图乙中的实物电路连接完整（导线不得交叉）；
（3）小洪连好电路，闭合开关后，发现电压表和电流表都有示数，但移动滑动变阻器的滑片时，两表的示数均保持不变，经判断是连线有误，其错误可能是 ；（写出一种即可）
（4）检查电路连接无误后，闭合开关S，将滑动变阻器滑片P移至某处时，电压表示数如图丙为 V，电流表示数如图丁为 A，此时小灯泡的电阻为 Ω；若要继续测量小灯泡正常发光时的电阻，应将滑动变阻器滑片P向 端（A/B）移动，直到电压表的示数为2.5V；
（5）在实验过程中，闭合开关S，调节滑片使电流表与电压表的示数都逐渐增大，此时灯丝的电阻 （变大/变小/不变）。
五、简答题（本题共2个小题，每小题3分，共6分。）
21．我们可以用如图所示的电路测量未知电阻RX的阻值，调节滑动变阻器的滑片，当电压表的示数为10V时，电流表的示数为0.2A．计算RX的阻值；用这种方案测出的未知电阻数值比实际值偏大还是偏小？说明理由．
22．某同学利用如图所示的电路测量未知电阻Rx的阻值，图中R是电阻箱。他连接好实验电路后进行如下操作：①将电阻箱调至阻值最大处；②只闭合开关S1和S2，读出并记录电流表的示数I；③断开S2，闭合S3；④调节电阻箱，使电流表的示数仍为I，记录电阻箱的读数R。于是他得出了未知电阻的阻值Rx=R。
（1）请你说明Rx=R的依据；
（2）实验中不能用滑动变阻器代替电阻箱，请你说明理由。
六、综合应用题（本题共2个小题，第23题8分，第24题8分；共16分。）
23．（8分）如图所示，电源电压不变， R2的电阻为。闭合开关后，电压表的示数为2V，电流表的示数为0.2A。求：
(1) R1的电阻；（4分）
(2)电源电压。（4分）
24．（8分）如图所示，定值电阻R1的阻值为30Ω，当滑动变阻器R2滑片P在中点时，电流表的示数为0.4A，电压表的示数为6V，求：
（1）电源电压；（2分）
（2）滑动变阻器R2的最大阻值；（3分）
（3）当电流表的示数为0.3A时，滑动变阻器R2连入电路的电阻。（3分）
试卷第1页，共3页
九年级上册 物理单元测试卷 第 1 页(共4页) 九年级上册 物理单元测试卷 第 1 页(共4页)
参考答案
一、选择题（本题共10个小题，每小题3分，共30分。第1~8题为单项选择题；第9、10题为多项选择题，全选对得3分，选对但不全得1分，选错或不选得0分）
1．C
2．B
3．C
4．B
5．A
6．D
7．C
8．C
9．AB
10．AD
二、填空题（本题共4个小题，每空2分，共14分。）
11． 11 31
12．电流
13． 0~3V 0~0.6A
14． 3 15
作图题（本题共3个小题，每小题2分，共6分。）
15． 16． 17． 　
四、实验探究题（本题共3个小题，第18题10分，第19题10分，第20题8分；共28分。）
18． 电流表正负接线柱接反 左 0.2 正 10
19． 2.4 1 0.18 5
20． A 滑动变阻器接线接下面两个接线柱 1.5 0.2 7.5 A 变大
五、简答题（本题共2个小题，每小题3分，共6分。）
21．50Ω；偏小、由于电流表、电压表内部都有电阻，而电流表测量的是电压表和电阻的总电流，该电流大于通过电阻上的电流；电压表测的是电阻两端的电压，所以测量值比真实值偏小．
【详解】试题分析：（1）由题意可知：U=10V I=0.2A
根据 I="U/R" ∴Rx= U/I =10V/0.2A=50Ω；
（2）在分析时，应从电流表、电压表内部都有电阻着手．电流表在干路上，测量的是电压表和电阻的总电流，该电流大于通过电阻上的电流；电压表测的是电阻两端的电压，所以测量值比真实值偏小．
考点：欧姆定律；电流表、电压表的内阻对伏安法测电阻的影响
22．（1）见解析；（2）滑动变阻器不能读出接入电路的电阻
【详解】（1）由欧姆定律可知，开关S1、S2闭合时，只有Rx接入电路，电路中的电流；开关S1、S3闭合时，只有R接入电路，电路中的电流；又因为两式中U相等且I相等，所以。
（2）滑动变阻器不能读出接入电路的电阻，而电阻箱可以直接读出电阻值，便于测量。
综合应用题（本题共2个小题，第23题8分，第24题8分；共16分。）
23．(1)；(2)
【详解】(1)电路中两电阻串联，电压表测量的是R1两端的电压，R1的电阻
(2)电路的总电阻
电源电压
24．（1）6V；（2）60Ω；（3）60Ω
【详解】解：（1）由电路图可知，R1与R2并联，电流表测干路电流，电压表测量电源电压，故电源电压为6V。
（2）因并联电路中各支路两端的电压相等，则通过定值电阻R1的电流
因并联电路中干路电流等于各支路电流之和，所以通过R2的电流
根据可得
滑动变阻器R2的最大阻值
（3）当电流表的示数为0.3A时，根据并联电路的特点可知，通过R1的电流不变，仍为0.2A，通过滑动变阻器的电流
根据可得滑动变阻器接入电路的阻值
