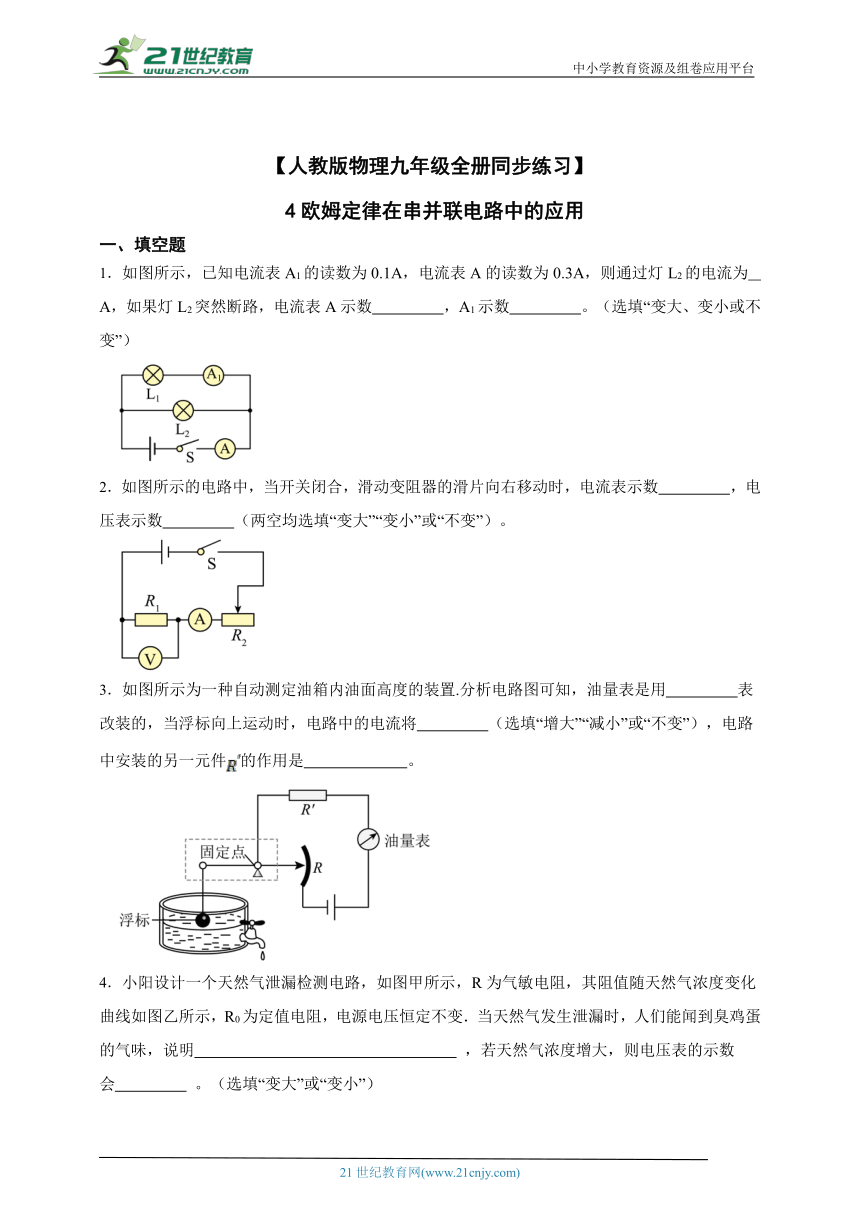

一、填空题
1．如图所示，已知电流表A1的读数为0.1A，电流表A的读数为0.3A，则通过灯L2的电流为　 　A，如果灯L2突然断路，电流表A示数　 　，A1示数　 　。（选填“变大、变小或不变”）
2．如图所示的电路中，当开关闭合，滑动变阻器的滑片向右移动时，电流表示数　 　，电压表示数　 　（两空均选填“变大”“变小”或“不变”）。
3．如图所示为一种自动测定油箱内油面高度的装置.分析电路图可知，油量表是用　 　表改装的，当浮标向上运动时，电路中的电流将　 　（选填“增大”“减小”或“不变”），电路中安装的另一元件的作用是　 　。
4．小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变．当天然气发生泄漏时，人们能闻到臭鸡蛋的气味，说明　 　 ，若天然气浓度增大，则电压表的示数会　 　 。（选填“变大”或“变小”）
5．如图甲所示电路中，电源电压不变，灯泡L标有“9V；0.3A”，滑动变阻器R标有“20Ω；1A”，电路工作时不考虑灯丝电阻变化，并保证电路安全。第一种情况只闭合开关S，第二种情况开关S、、均闭合，两种情况下，移动滑片分别得到电流表示数I随滑动变阻器阻值R变化的关系如图乙。则与第一种情况对应的图像是　 　（选填“①”或“②”），的阻值为　 　Ω。
6． 如图所示，电源电压恒定，三个电表均能正常工作。开关闭合后，移动滑动变阻器滑片，小灯泡变亮，则三个电表中，示数变大的是　 　，示数变小的是　 　。（均选填“A”“V1”或“V2”）
二、综合题
7．光电效应

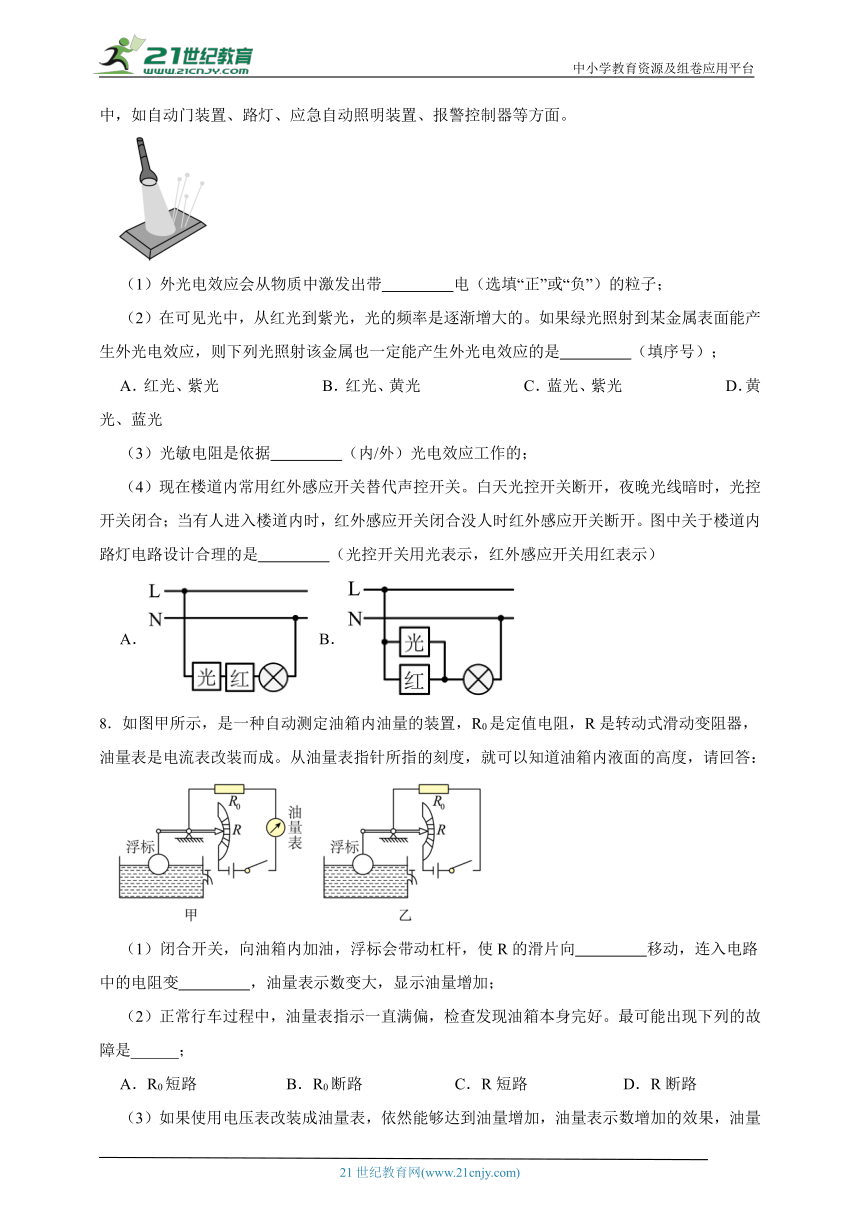

光电效应是物理学中一个重要而神奇的现象。光照射到某些物质上，引起物质的电性质发生变化。这类光致电变的现象被人们统称为光电效应。光电效应分为：外光电效应和内光电效应。外光电效应是指被光激发产生的电子逸出物质表面的现象。只有入射光的频率高于一定值时，才能激发电子逸出物质表面。内光电效应是指被光激发所产生的电荷仍在物质内部运动，但使物质的导电能力发生变化或在物体两端产生电压的现象。光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器；光敏电阻可应用在各种自动控制装置和光检测设备中，如自动门装置、路灯、应急自动照明装置、报警控制器等方面。
（1）外光电效应会从物质中激发出带　 　电（选填“正”或“负”）的粒子；
（2）在可见光中，从红光到紫光，光的频率是逐渐增大的。如果绿光照射到某金属表面能产生外光电效应，则下列光照射该金属也一定能产生外光电效应的是　 　（填序号）；
A．红光、紫光 B．红光、黄光 C．蓝光、紫光 D．黄光、蓝光
（3）光敏电阻是依据　 　（内/外）光电效应工作的；
（4）现在楼道内常用红外感应开关替代声控开关。白天光控开关断开，夜晚光线暗时，光控开关闭合；当有人进入楼道内时，红外感应开关闭合没人时红外感应开关断开。图中关于楼道内路灯电路设计合理的是　 　（光控开关用光表示，红外感应开关用红表示）
A． B．
8．如图甲所示，是一种自动测定油箱内油量的装置，R0是定值电阻，R是转动式滑动变阻器，油量表是电流表改装而成。从油量表指针所指的刻度，就可以知道油箱内液面的高度，请回答：
（1）闭合开关，向油箱内加油，浮标会带动杠杆，使R的滑片向　 　移动，连入电路中的电阻变　 　，油量表示数变大，显示油量增加；
（2）正常行车过程中，油量表指示一直满偏，检查发现油箱本身完好。最可能出现下列的故障是______；
A．R0短路 B．R0断路 C．R短路 D．R断路
（3）如果使用电压表改装成油量表，依然能够达到油量增加，油量表示数增加的效果，油量表应当安装在什么位置？请你在图中把电压表的位置填在图乙合适位置上。

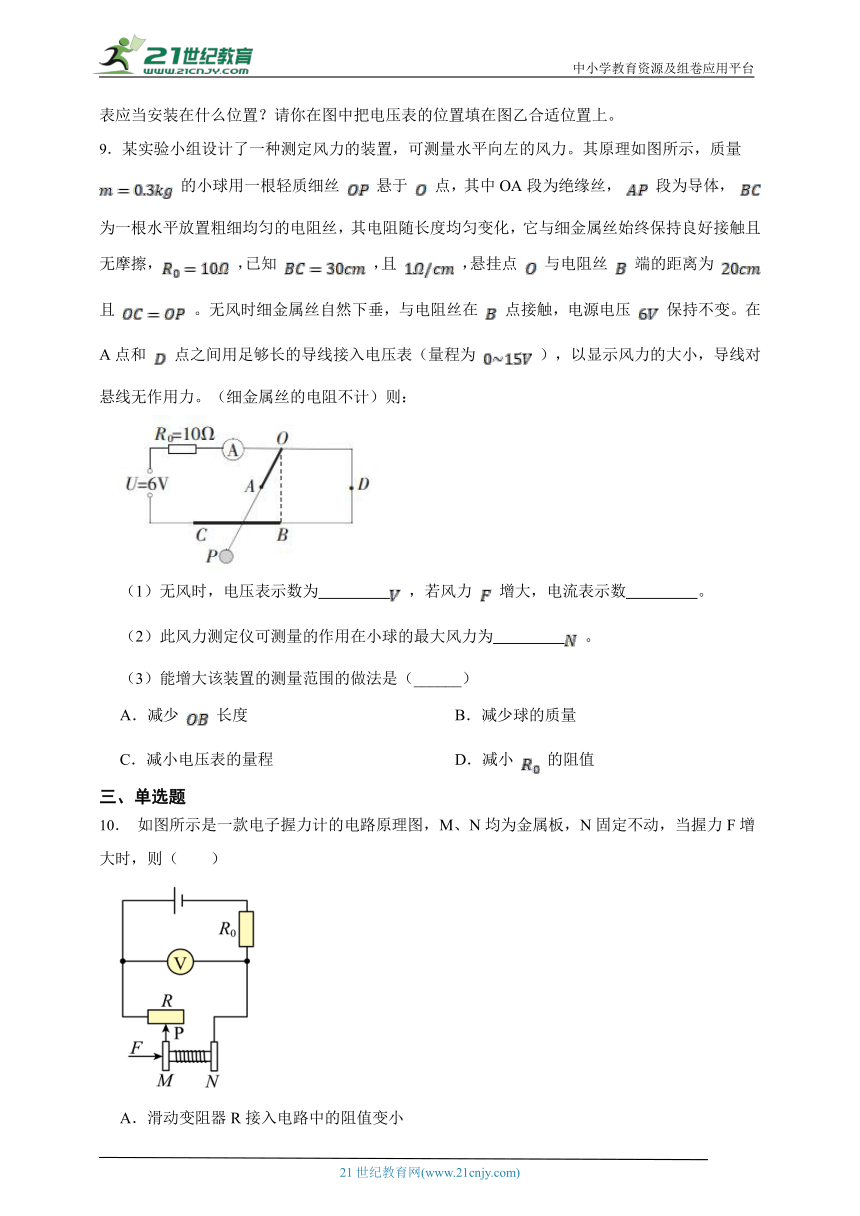

9．某实验小组设计了一种测定风力的装置，可测量水平向左的风力。其原理如图所示，质量 的小球用一根轻质细丝 悬于 点，其中OA段为绝缘丝， 段为导体， 为一根水平放置粗细均匀的电阻丝，其电阻随长度均匀变化，它与细金属丝始终保持良好接触且无摩擦， ，已知 ，且 ，悬挂点 与电阻丝 端的距离为 且 。无风时细金属丝自然下垂，与电阻丝在 点接触，电源电压 保持不变。在A点和 点之间用足够长的导线接入电压表（量程为 ），以显示风力的大小，导线对悬线无作用力。（细金属丝的电阻不计）则：
（1）无风时，电压表示数为　 　 ，若风力 增大，电流表示数　 　。
（2）此风力测定仪可测量的作用在小球的最大风力为　 　 。
（3）能增大该装置的测量范围的做法是（______）
A．减少 长度 B．减少球的质量
C．减小电压表的量程 D．减小 的阻值
三、单选题
10． 如图所示是一款电子握力计的电路原理图，M、N均为金属板，N固定不动，当握力F增大时，则（　　）
A．滑动变阻器R接入电路中的阻值变小
B．电压表示数增大
C．电阻R的功率一定减小
D．电阻R0的功率增大
11．如图所示的电路，电源电压保持不变，为定值电阻。下列说法正确的是（　　）
A．开关闭合前，电压表和电流表均无示数
B．开关闭合后，滑片P向左移动的过程中，电压表的示数变小
C．开关闭合后，滑片P向左移动的过程中，电压表和电流表示数的乘积变大
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小
12．如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是（　　）
A．灯泡L变暗 B．电压表示数变小
C．电流表A1示数变小 D．电流表A2示数变小
13．小明制作了一个利用电路测量物体重力的小仪器，如图所示，电源电压恒定，当秤盘不放任何重物时，滑片P恰好处于a点，则下列说法正确的是（　　）
A．R1短路将使测量结果偏小
B．可将电流表的表盘改装用来显示重力大小
C．当秤盘内物体重力变大时，电压表示数变大
D．当秤盘内物体重力变大时，电路消耗的功率将变小
14．如图所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片向右移动时，下列判断正确的是（　　）
A．电压表V的示数变大 B．电流表A1的示数不变
C．电流表A2的示数变大 D．电压表V的示数变小
15．在如图所示的电路中，当开关S闭合后，两灯均正常发光。若某一时刻，灯L1的灯丝突然烧断后，下列说法中正确的是（　　）
A．A1示数变小，A2示数变小 B．A1示数变大，A2示数变小
C．A1示数不变，A2示数变大 D．A1示数变小，A2示数不变
四、科普阅读题
16．阅读下面材料，回答问题。
月球溶洞计划
近日，哈尔滨工业大学公布了月球“溶洞穴”基地方案，计划深入到月表以下建设月球基地“溶洞穴”月球基地方案计划先发射钻地弹炸出或者扩大一个现有溶洞穴，再用机器人整理场地，然后月球登陆器直接降落到洞穴内作为核心舱，未来还将建设月面太阳能场，通信站！月面太阳能场使用太阳能电池板该方案既避免了月球时不时发生的各种陨石撞击（因为没有大气层保护）和太阳高辐射危险，又能利用月壤的保温能力月球地面温度变化非常大，在阳光直射的地方，月球地面温度可达到100℃左右，月球地面温度可降至-150℃左右。在洞穴内部，降落基地核心舱。这个核心舱将成为地下月球科研站的中心，提供宇航员居住、工作和实验的空间。在洞穴内部展开分仓作业，用于不同的科研实验和工作。
（1）月面太阳能场使用太阳能电池板是利用半导体的　 　效应发电的半导体器件；工作时将 　 　能转化为电能；若太阳能电池的光电转化效率是12%，月表的年太阳辐射为6×109J/m2，500m2的太阳能电池板方阵每年转化生成电能 　 　kW·h；
（2）月球地面温度可达到100℃左右，需制作一个由热敏电阻控制的报警系统，可以通过系统报警及时减少核心舱可能发生的突遇高温导致的安全事故（要求当热敏电阻的温度达到或超过38℃时，系统自动报警）（其阻值随温度的升高而减小，在38℃时阻值为600Ω），报警器（内阻很小，通过的电流超过10mA时就会报警，超过20mA时可能被损坏），电阻箱（最大阻值为999.9Ω，在此范围内可调节出阻值准确可读的电阻值）（输出电压U约为18V，内阻不计），滑动变阻器R（最大阻值为2000Ω），单刀双掷开关S，请你完成下列过程：
①为了保证整个系统的安全，电路接通前，应先将滑动变阻器滑片置于最大阻值处，再将电阻箱调到一定的阻值，这一阻值为 　 　Ω；
②将开关S向 　 　（选填“c”或“d”）端闭合，缓慢移动滑动变阻器的滑片，直至 　 　；
③保持滑动变阻器的滑片位置不变，将开关S向另一端闭合，报警系统即可正常使用。
五、计算题
17．如图所示电路中，电源两端电压为U，且保持不变。R1、R2和R3为三个定值电阻，已知R1=5Ω。当只闭合开关S2时，电流表的示数为0.3A，电路消耗的总功率为P；当三个开关都闭合时，电流表的示数变化了1.95A，电路消耗的总功率为P'；当只断开开关S1时，电流表的示数为0.45A，电路消耗的总功率为P″。试求：
（1）电源电压U；
（2）电阻R2和R3；
（3）总功率P″；
（4）P∶P'
18．如图所示的电路中，R1为定值电阻，R2为0~50Ω的滑动变阻器，闭合开关，当滑片P位于最右端时，电流表的示数为0.2A，电压表示数为2V。求：
（1）电阻R1的阻值；
（2）电源电压U；
（3）如果电流表使用的量程是0~0.6A，电压表使用的量程是0~15V，为了不使电流表和电压表受损坏，滑动变阻器连入电路的阻值变化范围是多少？
答案解析部分
1．【答案】0.2；变小；不变
【知识点】并联电路的电流规律；电路的动态分析
2．【答案】变小；变小
【知识点】电路的动态分析
3．【答案】电流；增大；保护电路
【知识点】滑动变阻器的原理及其使用；电路的动态分析
4．【答案】分子在做永不停息的无规则运动；变大
【知识点】欧姆定律及其应用；电路的动态分析
5．【答案】②；60
【知识点】欧姆定律及其应用；电路的动态分析
6．【答案】A；V2
【知识点】电路的动态分析
7．【答案】负；C；内；A
【知识点】两种电荷；串、并联电路的设计；电路的动态分析
8．【答案】（1）下；小
（2）C
（3）
【知识点】电路故障的判断；电路的动态分析
9．【答案】（1）0；不变
（2）4.5
（3）A
【知识点】电路的动态分析
10．【答案】B
【知识点】电路的动态分析
11．【答案】C
【知识点】欧姆定律及其应用；电路的动态分析
12．【答案】C
【知识点】电路的动态分析
13．【答案】C
【知识点】电路的动态分析
14．【答案】B
【知识点】电路的动态分析
15．【答案】D
【知识点】电路的动态分析
16．【答案】光电；太阳；1×105；600；c；将开关S向c端闭合，缓慢移动滑动变阻器的滑片
【知识点】半导体特点及作用；变阻器；电路的动态分析
17．【答案】（1）9V；（2）30Ω，10Ω；（3）4.05W；（4）2∶15
【知识点】电路的动态分析
18．【答案】（1）10Ω；（2）12V；（3）10Ω~50Ω
【知识点】欧姆定律及其应用；电路的动态分析
