安全用电
学习目标
1． 知道电压越高越危险。
2．了解触电的原因和类型，知道安全用电的原则。
3．了解雷电的危害及避雷针的作用。
电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。所以，一定要学会安全用电，让电更好地为我们服务。
新课导入
　　1．电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
　　2．触电电流大小由人体电阻和加在人体两端的电压决定。
1 mA 电流通过人体 感觉发麻
10 mA 人手难于摆脱
100 mA 短时间呼吸困难
　　人体电阻约为104 ～105 W；在皮肤潮湿时，人体的电阻可降低到约103 W。
一、电压越高越危险
加在人体两端的电压越高，流过人体的电流就越大，到一定程度就会有危险。
二、常见的触电类型
常见电压:
1 安全电压:不高于36V.
2 家庭电压:220V.
3 动力电压:380V
4 高压电可达到:10-500KV
实质都是人体直接或间接跟火线连通
并与大地或零线形成回路造成的。
当通过人体的电流为8~10毫安时，人手就
很难摆脱带电体
当通过人体的电流达到100毫安时，短时间
内人就会窒息致死。
人体的安全电压是：不高于36V
家庭电路触电原因：
触电类型
二、人体接触火线、大地触电
一、人体接触火线、零线触电
低压触电

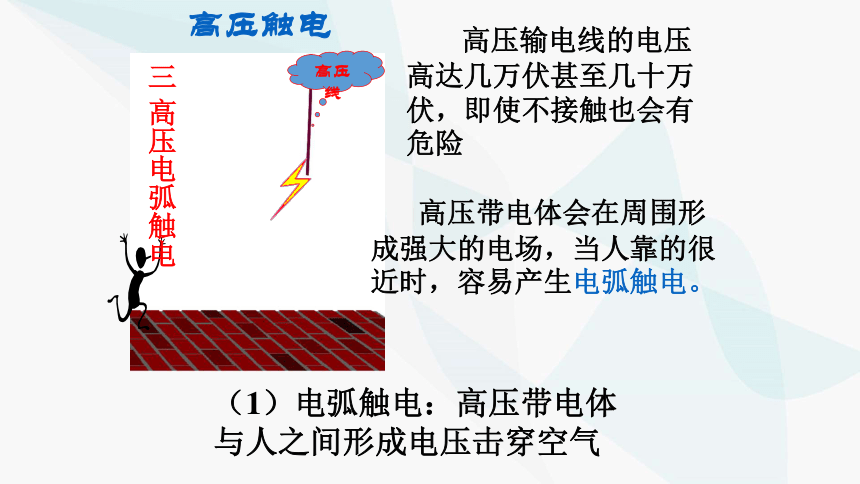

三 高压电弧触电
高压触电
高压线
（1）电弧触电：高压带电体
与人之间形成电压击穿空气
高压输电线的电压高达几万伏甚至几十万伏，即使不接触也会有危险
高压带电体会在周围形成强大的电场，当人靠的很近时，容易产生电弧触电。
U
四 高压跨步电压触电
（2） 跨步电压触电
如果高压输电线掉落在地上，当人经过这个区域时，两脚之间存在相当到的电压，称作“跨步电压”，这时电流从一条腿流入另一条流出，样会发生触电事故
注意：发生触电事故，千万不用手去拉触电的同伴，而是要立即切断电源。
高压触电
高压电弧：两段高压线间的空气被击穿产生电弧
高压带电体
想想议议
1、高压线下钓鱼
2、机壳没有接地
3、电视天线与电线接触
4、连接电器的火线破损
5、插座安装过低，
小孩易将手指伸入
6、开关接在电灯与零线之间
人体接触火线、零线
人体接触火线、大地
1.低压触电
探究点二　 常见的触电事故
跨步电压触电
电弧触电
2.高压触电
高压电很危险。高压输电线路的电压高达几万伏甚至几十万伏，即使不直接接触，也能使人致死。
1.为什么高压线要架在高空？
2.除了图示的几种情况外，还有哪些情况可能引起触电？
几种容易引起触电的情况
三.安全用电原则
你认为用电过程应注意哪些问题来防止触电事故的发生？要遵守哪些用电原则呢？
1、不接触低压带电体，不靠近高压带电体；
2、更换灯泡、搬动电器前应断开电源开关；
3、 不弄湿用电器，不损坏绝缘层；
4、 保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
例1．下列选项中符合安全用电要求的是( )
A．用湿手拨动空气开关
B．电线的绝缘皮破损时应及时更换
C．在未断开电源开关的情况下更换灯泡
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
B
例2．雷电是大气中一种剧烈的放电现象。
下列不能有效避免雷电危害的做法是( )
A．现代高层建筑上装有避雷针
B．我国古代建筑上的龙角铁制装饰物
C．高压输电塔上面有两条平行导线
D．雷雨时在田野里应撑起雨伞或到大树下避雨
D
1.以下做法，正确的是（ ）
A.用剪刀或绝缘柄破损的钳子剪带电的导线
B.电线上晾衣服
C.发现有人触电时应立即用手将触电者拉离带电体
D.输电线的断头落在地上不要靠近，更不要去拾
D
2.图中哪些做法能确保安全用电？（ ）
A 　　B 　　C 　D
C
课堂小结
4.注意防雷-避雷针
1.电压越高越危险
不高于_____的电压是安全电压
2.常见几种触电事故
双线触电、单线触电、高压电弧触电、跨步电压触电
3.安全用电原则
36V
