江苏省张家港市第一中学苏科版九年级物理上册课件：11.2滑轮（共21张PPT）

课件21张PPT。11.2滑轮张家港市第一中学 吴建琴 小组合作：采用绳和一个滑轮提升将货物提到高处，你有什么方法？

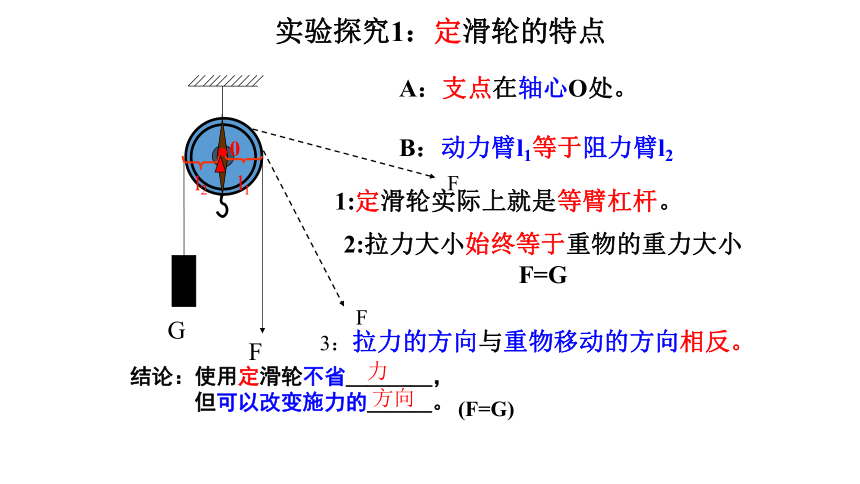

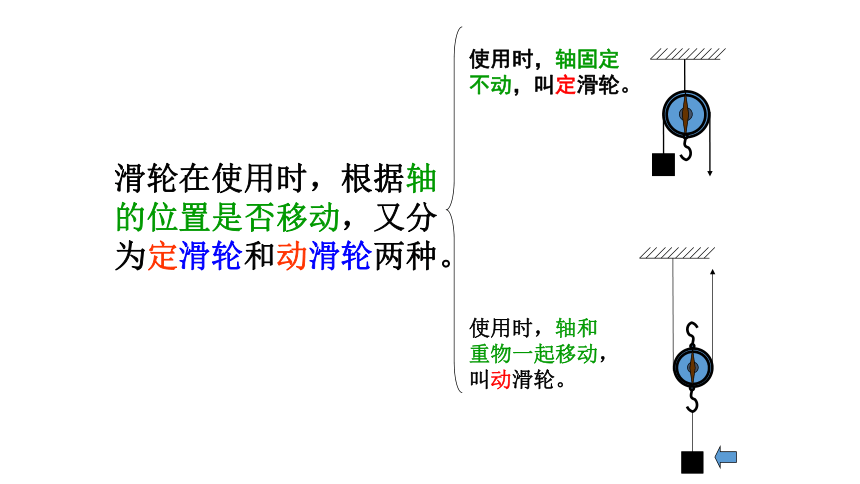

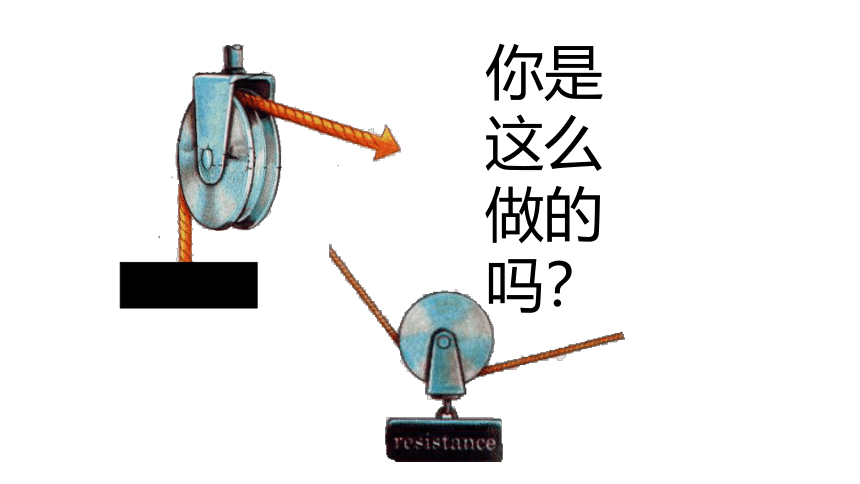

请用钩码替代重物来模拟．动手尝试你是这么做的吗？滑轮在使用时，根据轴的位置是否移动，又分为定滑轮和动滑轮两种。使用时，轴固定不动，叫定滑轮。使用时，轴和重物一起移动，叫动滑轮。实验探究1：定滑轮的特点 结论：使用定滑轮不省＿＿＿＿，
但可以改变施力的＿＿＿。力方向A：支点在轴心O处。
.0B：动力臂l1等于阻力臂l2

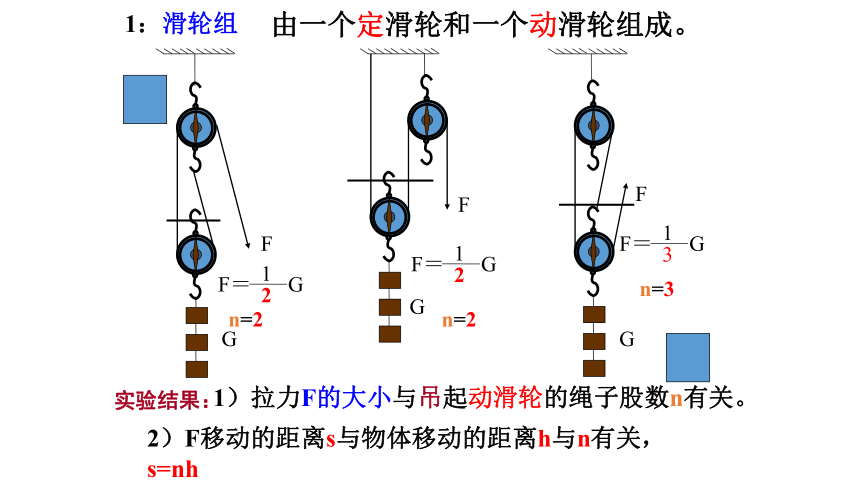

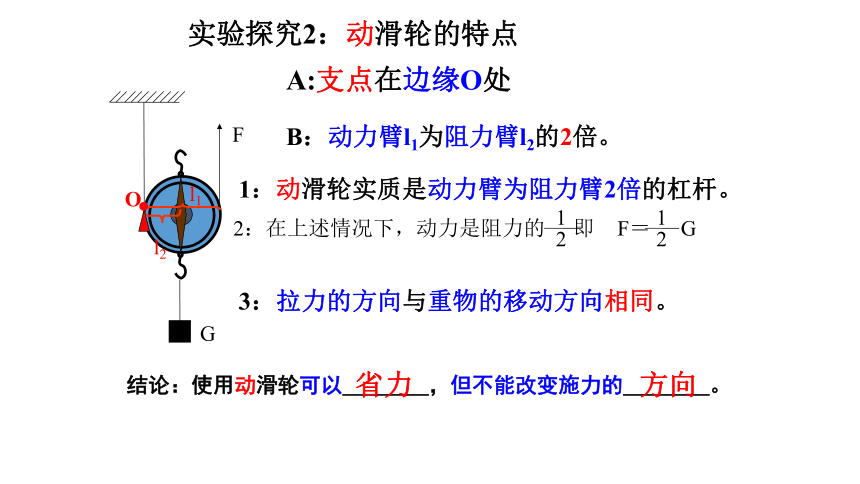

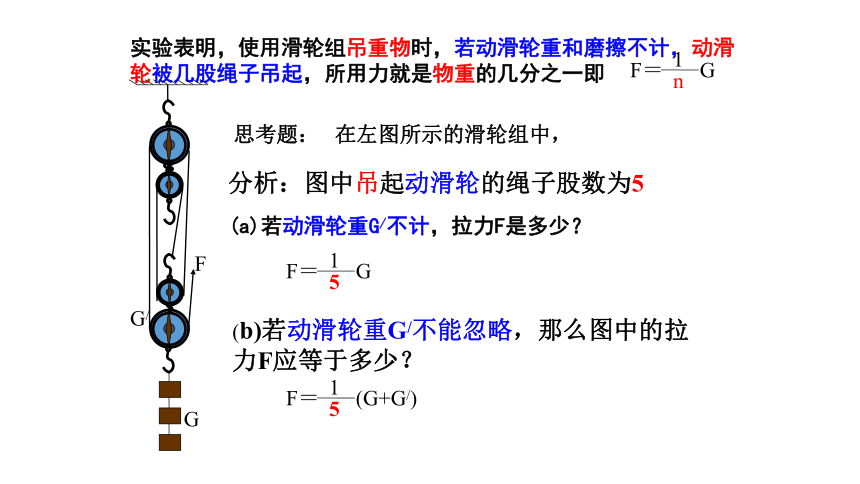

1:定滑轮实际上就是等臂杠杆。2:拉力大小始终等于重物的重力大小 F=G3：拉力的方向与重物移动的方向相反。(F=G)A:支点在边缘O处B：动力臂l1为阻力臂l2的2倍。1：动滑轮实质是动力臂为阻力臂2倍的杠杆。3：拉力的方向与重物的移动方向相同。结论：使用动滑轮可以＿＿＿＿，但不能改变施力的＿＿＿＿。省力方向实验探究2：动滑轮的特点思考题：1：使用定滑轮的好处是＿＿＿＿＿＿＿＿＿。2：使用动滑轮的好处是＿＿＿＿。能否利用定滑轮和动滑轮的优点把它们组合起来，使它们即省力又方便呢？能。把它们组合成滑轮组。改变用力的方向省力1：滑轮组由一个定滑轮和一个动滑轮组成。实验结果：1）拉力F的大小与吊起动滑轮的绳子股数n有关。n=2n=2n=32）F移动的距离s与物体移动的距离h与n有关，s=nh实验表明，使用滑轮组吊重物时，若动滑轮重和磨擦不计，动滑轮被几股绳子吊起，所用力就是物重的几分之一即思考题：在左图所示的滑轮组中，(a)若动滑轮重G/不计，拉力F是多少？(b)若动滑轮重G/不能忽略，那么图中的拉力F应等于多少？分析：图中吊起动滑轮的绳子股数为52：滑轮组实验表明，使用滑轮组拉重物时，若动滑轮重和摩擦不计，动滑轮被几股绳子拉住，所用的力就是物体与接触面摩擦力的几分之一。即如图所示，拉力F的大小等于＿＿＿＿。如图所示，物体A重G＝80N，在F＝60N拉力下匀速前进，此时物体A受到的摩擦力等于＿＿＿＿N。（滑轮自重及绳子与滑轮的摩擦不计）.1:竖直方向上有一对平衡力N和G2:水平方向上有一对平衡力T和fG=N=80NT=f=120N因为所以f=2F=120N综合分析得：120N１．定滑轮：（1）使用特点：可以改变力的方向，不省力也不费力；不省距离也不费距离．（2）实质：是一个等臂杠杆．２．动滑轮：（1）使用特点：能省一半力，但不改变力的方向；要多移动一倍距离．（2）实质：动力臂是阻力臂二倍的杠杆．３．滑轮组（1）使用优点：既可省力，又可改变力的方向；但不能既省力又省距离．（2）公式：Ｆ＝Ｇ总／n＝（Ｇ物＋Ｇ动滑轮）／n （不计滑轮摩擦） s＝nh 课堂小结例题：一条绳子只能承受3×103Ｎ的的拉力．请你设计两种滑轮组装置要求都能提起104Ｎ的重物．请用两种完成任务（第一种可动力向下，第二种使用尽量少的滑轮)1.重物G分别在拉力F1、F2、F3作用下静止不动，不计摩擦力则（ ）
A F1最大 B F2最大
C F3最大 D 一样大课堂巩固2.如下图(a)所示，物体B重100N，在力F作用下匀速上升时，F应等于＿＿＿N。（不计摩擦）3.如上图(b)所示，物体A重为100N，挂重物的钩子承受的拉力是＿＿＿＿N。人匀速拉绳子的力是＿＿＿＿N（动滑轮自重不计）100100504.如图所示的四个滑轮组中，图＿＿＿可省一半力，图＿＿＿最费力，图＿＿＿＿和图＿＿＿＿用力大小一样。( b )( c )(a)(d)5.一根能承受100N拉力的绳子要提起400N的重物，⑴要求改变力的方向？
⑵使用滑轮个数最少？6.滑轮本身重力及摩擦力均忽略不计，若F1：F2＝2：3，则两重物的重力之比是（ ）7.用滑轮组提起重物，物体质量为5㎏，若不计滑轮的重及摩擦，在A端所用力F为_________N，要使重物被提起2m，则绳自由端A要拉过的距离为__________m.
F1F28.力F拉着滑轮以0.1m/s的速度向前移动，如果物体A的重力为20N，物体A与地面之间的摩擦力为8N，则拉力F＝ N，物体A向前移动的速度时 m/s.9.如图所示重物N，要使装置平衡，需要多大的拉力？G 若使物体A在水平桌面上作匀速直线运动，物重G=20Ｎ，若不计轮重和摩擦，则A与水平桌面间的滑动摩擦力是 Ｎ，弹簧测力计的示数是 Ｎ． 在两个固定物A、B之间有两个弹簧测力计和混论组相连，不计摩擦和绳、滑轮、弹簧测力计的的重力，若F=10N,P的示数为 N，Q的示数 N如下图所示，是一工人师傅用于粉刷楼房外墙壁升降装置示意图，上端固定在楼顶．若动滑轮质量为2.5kg,工作台质量为7.5kg,涂料和所有工具质量为20kg,工人师傅的质量为60kg,绳重及摩擦不计．（g取10Ｎ/kg）当工作台停在距地面10m高处，工人师傅对绳子向下的拉力为________Ｎ；若工作台从距地面10m高处上升到距地面30m高处，工人师傅拉下绳子__________m．
