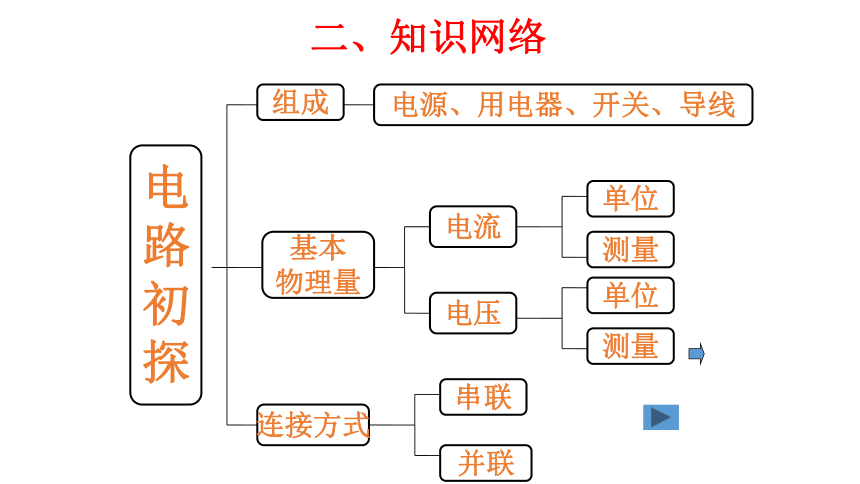

课件24张PPT。第十三章 电路初探复习课组成电源、用电器、开关、导线电流电压连接方式基本
物理量电
路
初
探单位测量单位测量二、知识网络仪
表电
流
表电
压
表元
件
符
号使用规则学生用表量程分度值读
数串
联并
联要试触选合适的量程不能与电源两极直接相连0-0.6A0.02A0-3A0.1A0-3V0.1V0-15V0.5V先看
量程、分度值

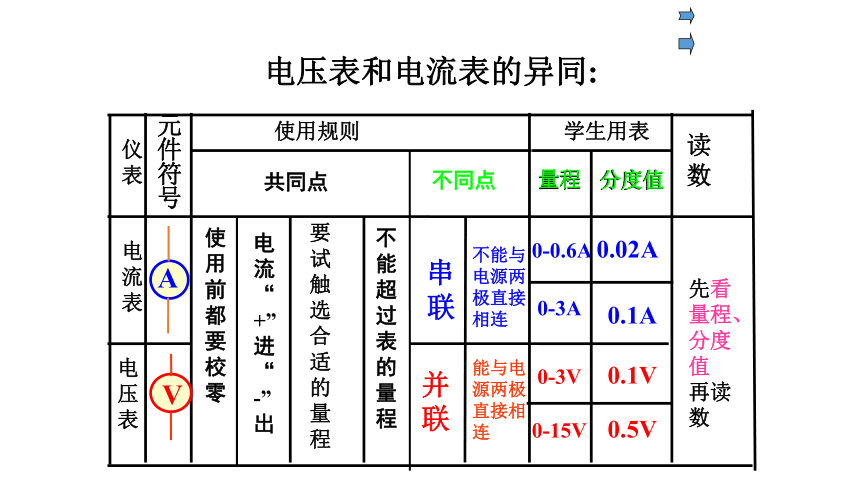

再读数电压表和电流表的异同:量程分度值使用前都要校零电流
“+”进
“-”出
共同点不能
超过表的
量程

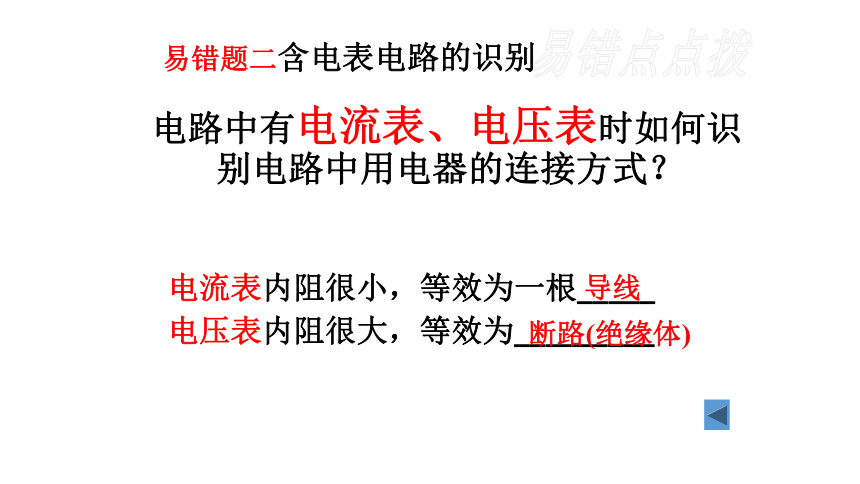

不同点能与电源两极直接相连电路中有电流表、电压表时如何识别电路中用电器的连接方式？电流表内阻很小，等效为一根_____
电压表内阻很大，等效为_________易错点点拨导线

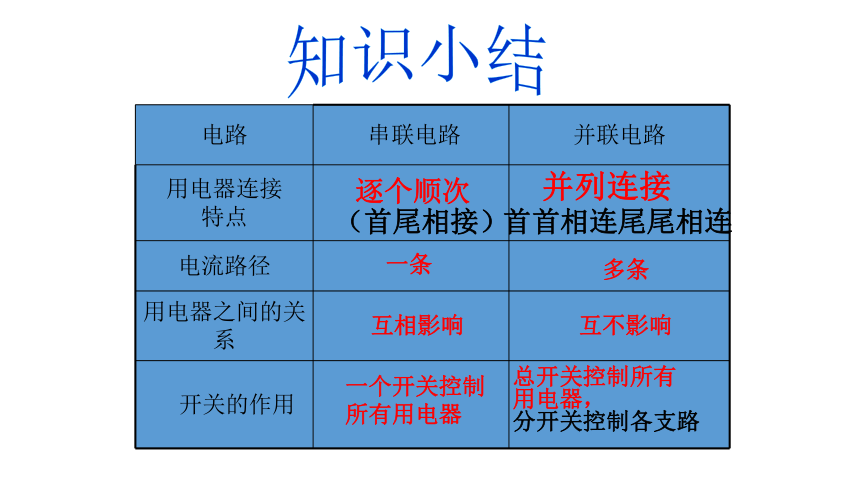

断路(绝缘体)易错题二含电表电路的识别知识小结（首尾相接）一条 并列连接互相影响互不影响一个开关控制
所有用电器总开关控制所有
用电器，

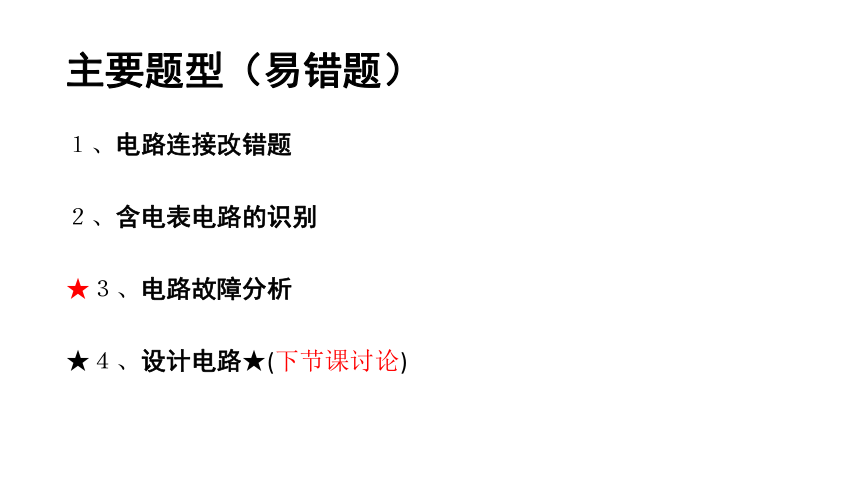

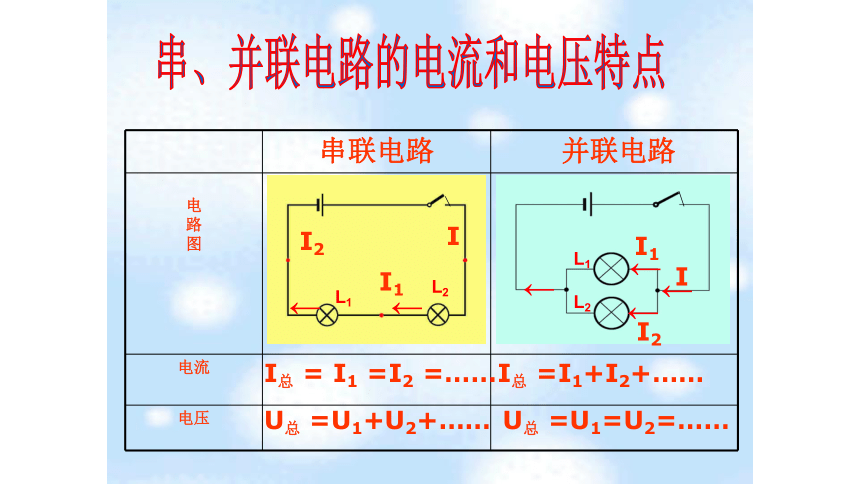

分开关控制各支路 多条逐个顺次首首相连尾尾相连I总 = I1 =I2 =……I总 =I1+I2+……U总 =U1+U2+……U总 =U1=U2=……串、并联电路的电流和电压特点II1I2L1L2L1L2主要题型（易错题）１、电路连接改错题
２、含电表电路的识别
★３、电路故障分析

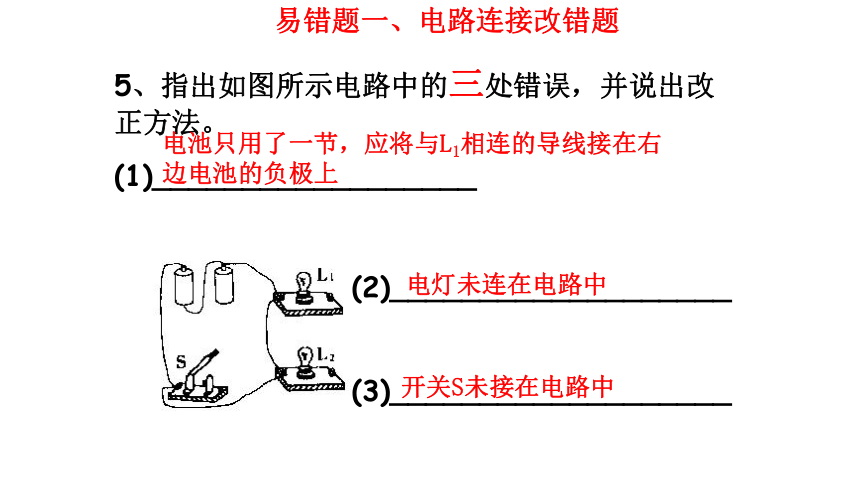

★４、设计电路★(下节课讨论)5、指出如图所示电路中的三处错误，并说出改正方法。
(1)__________________
易错题一、电路连接改错题(2)___________________

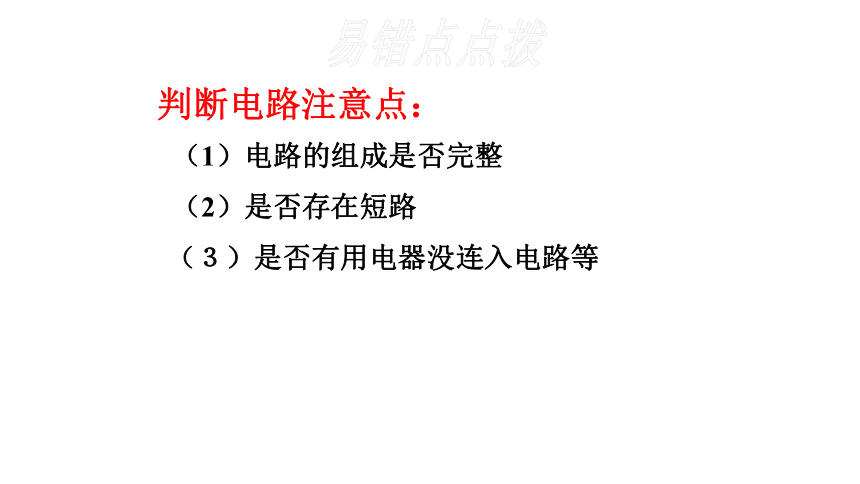

(3)___________________电池只用了一节，应将与L1相连的导线接在右边电池的负极上开关S未接在电路中电灯未连在电路中（1）电路的组成是否完整判断电路注意点：（2）是否存在短路（３）是否有用电器没连入电路等易错点点拨7、如图所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）
A．L1的灯丝断了 B．L2的灯丝断了确 C．L1的接线短路 D．L2的接线短路 C易错题三、电路故障分析9．如图所示的电路，电源电压为9V，当开关闭合时，灯L1两端的电压也为9V，则产生故障的原因可能是______或_____。L1开路L2短路电路故障分析
6、现有两只灯泡，它们的连接方式是什么？AVVVAA易错题二含电表电路的识别12、如图所示的电路中，a、b是两只电表，若两灯都能正常工作，则（ ）A、a是电流表，b是电压表； B、a是电压表，b是电流表； C、a、b都是电流表； D、a、b都是电压表。A11、（1）要使L1L2组成串联电路，应闭合开关____，断开开关______；
（2）要使L1L2组成并联电路，应闭合开关_______，断开开关_______；
（3）同时闭合开关____________是不允许的，因为电路会发生_______故障。S2S1，S3S1，S3S2S2 , S3短路10、如图所示电路中，把电压表的负接线柱引出的导线头E，依次分别接在a、b、c、d四点，则开关闭合时，电压表示数最小的是（ ）
A．a B．b
C．c D．dA12、如图所示的电路中，已知电池组有3个铅蓄电池串联组成，合上开关，电压表V1的示数是4V。V2的示数是____ V，灯L1两端的电压是_____V . 628、在如图所示的电路中，两个灯泡完全相同，电源电压为6V，V1、V2两电压表的读数可能是（ ）A、6V、6V； B、3V、3V； C、6V、3V； D、3V、6V。C13.如图所示的电路中，电源电压为6V，电路中三只电灯都是相同的，试问：电压表的示数是____。4V按照图甲所示电路，将乙中各元件连接起来连一连甲按照图甲所示电路，将图乙中各元件连接起来连一连甲L2L1S1S2S3乙 将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。连一连L2v1L1v1S再见！1、指出如图所示电路中的三处错误，并写出改正方法。
(1)__________________
电池只用了一节，应将与L1相连的导线接在右边电池的负极上易错题一、电路连接改错题(2)___________________
(3)___________________开关S未接在电路中，与L2相连导线应连在开关S右边的接线柱上电灯未连在电路中，把灯L2、L1左边接线柱相连的导线移到右边连接两灯右边接线柱
