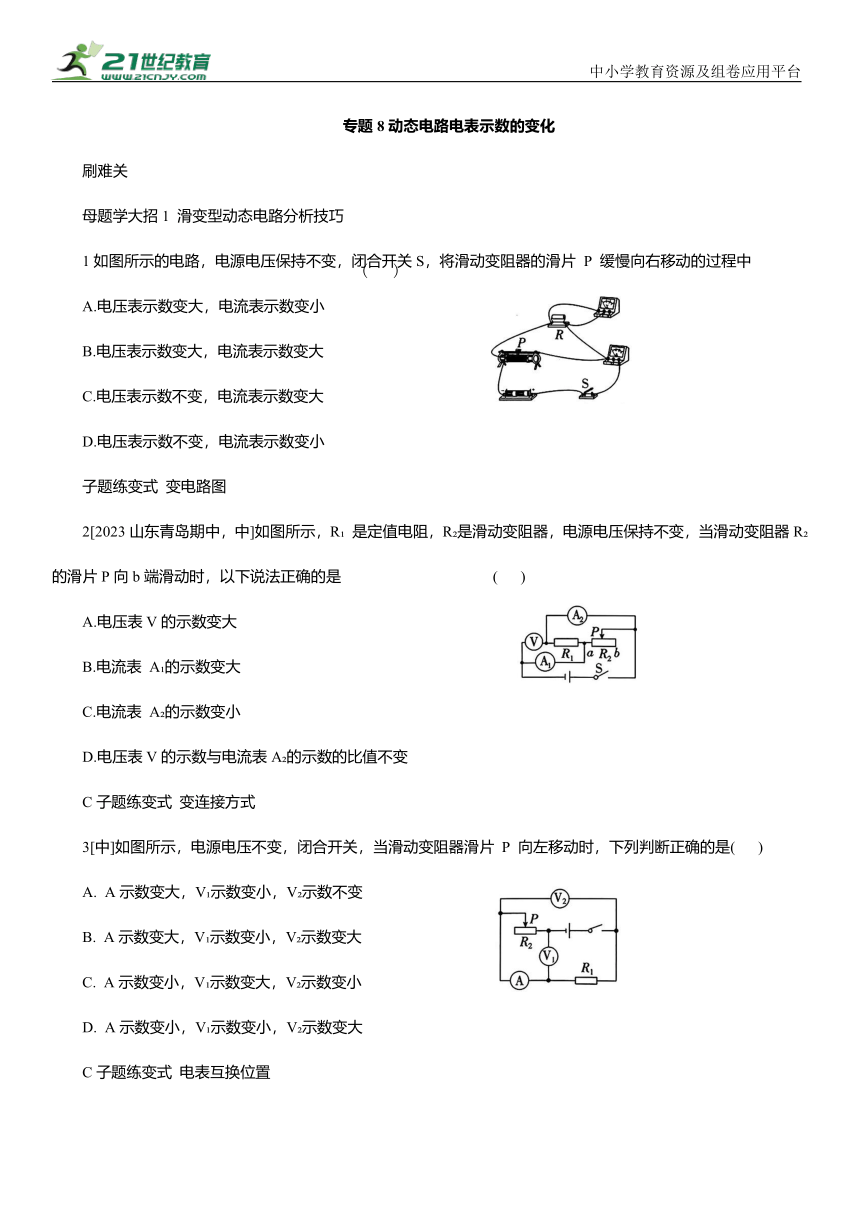

专题8动态电路电表示数的变化
刷难关
母题学大招1 滑变型动态电路分析技巧
1如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片 P 缓慢向右移动的过程中
A.电压表示数变大，电流表示数变小
B.电压表示数变大，电流表示数变大
C.电压表示数不变，电流表示数变大
D.电压表示数不变，电流表示数变小
子题练变式 变电路图
2[2023山东青岛期中，中]如图所示，R 是定值电阻，R 是滑动变阻器，电源电压保持不变，当滑动变阻器R 的滑片P向b端滑动时，以下说法正确的是 ( )
A.电压表V的示数变大
B.电流表 A 的示数变大
C.电流表 A 的示数变小
D.电压表V的示数与电流表A 的示数的比值不变
C子题练变式 变连接方式
3[中]如图所示，电源电压不变，闭合开关，当滑动变阻器滑片 P 向左移动时，下列判断正确的是( )
A. A示数变大，V 示数变小，V 示数不变
B. A示数变大，V 示数变小，V 示数变大
C. A示数变小，V 示数变大，V 示数变小
D. A示数变小，V 示数变小，V 示数变大
C子题练变式 电表互换位置

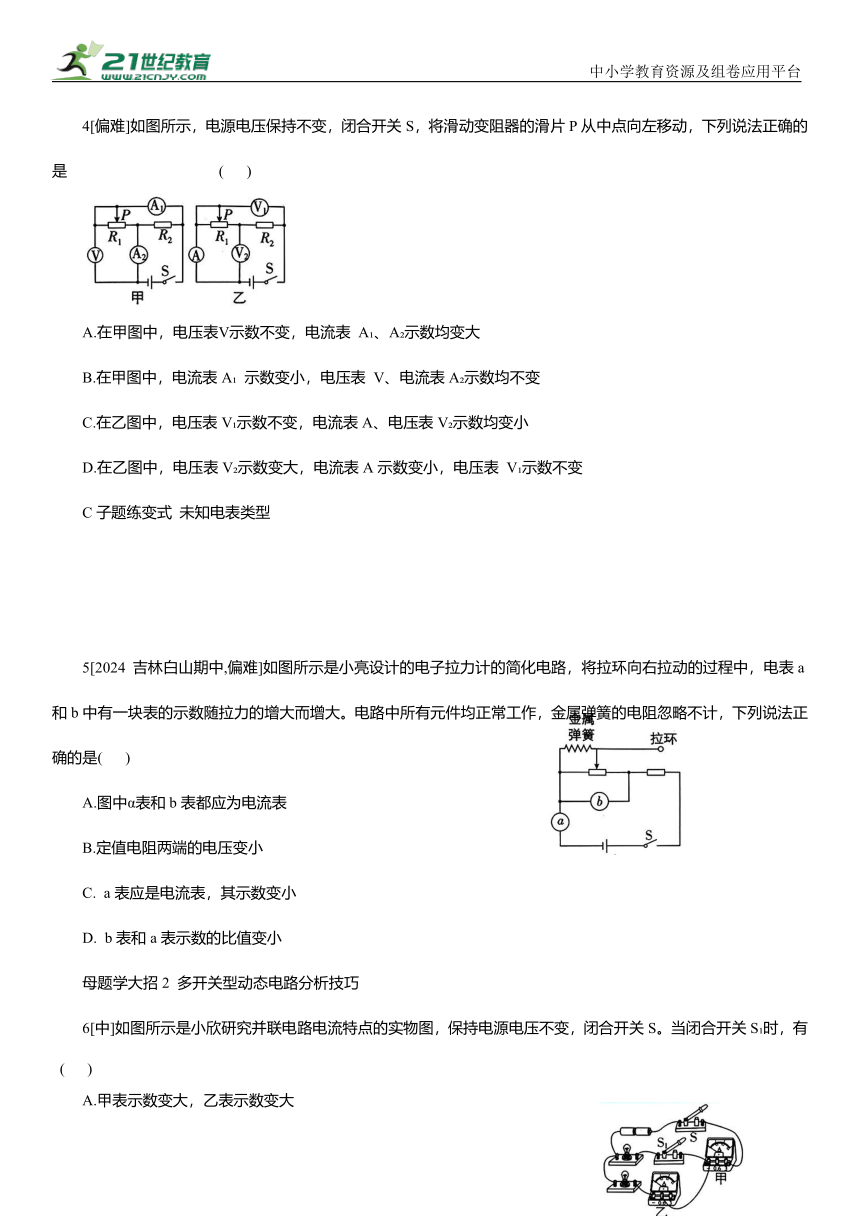

4[偏难]如图所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动，下列说法正确的是 ( )
A.在甲图中，电压表Ⅴ示数不变，电流表 A 、A 示数均变大
B.在甲图中，电流表A 示数变小，电压表 V、电流表A 示数均不变
C.在乙图中，电压表V 示数不变，电流表A、电压表V 示数均变小
D.在乙图中，电压表V 示数变大，电流表A示数变小，电压表 V 示数不变
C子题练变式 未知电表类型
5[2024 吉林白山期中,偏难]如图所示是小亮设计的电子拉力计的简化电路，将拉环向右拉动的过程中，电表a和b中有一块表的示数随拉力的增大而增大。电路中所有元件均正常工作，金属弹簧的电阻忽略不计，下列说法正确的是( )
A.图中α表和b表都应为电流表
B.定值电阻两端的电压变小
C. a表应是电流表，其示数变小
D. b表和a表示数的比值变小
母题学大招2 多开关型动态电路分析技巧
6[中]如图所示是小欣研究并联电路电流特点的实物图，保持电源电压不变，闭合开关S。当闭合开关S 时，有 ( )
A.甲表示数变大，乙表示数变大
B.甲表示数变小，乙表示数变小
C.甲表示数变大，乙表示数不变
D.甲表示数变小，乙表示数不变

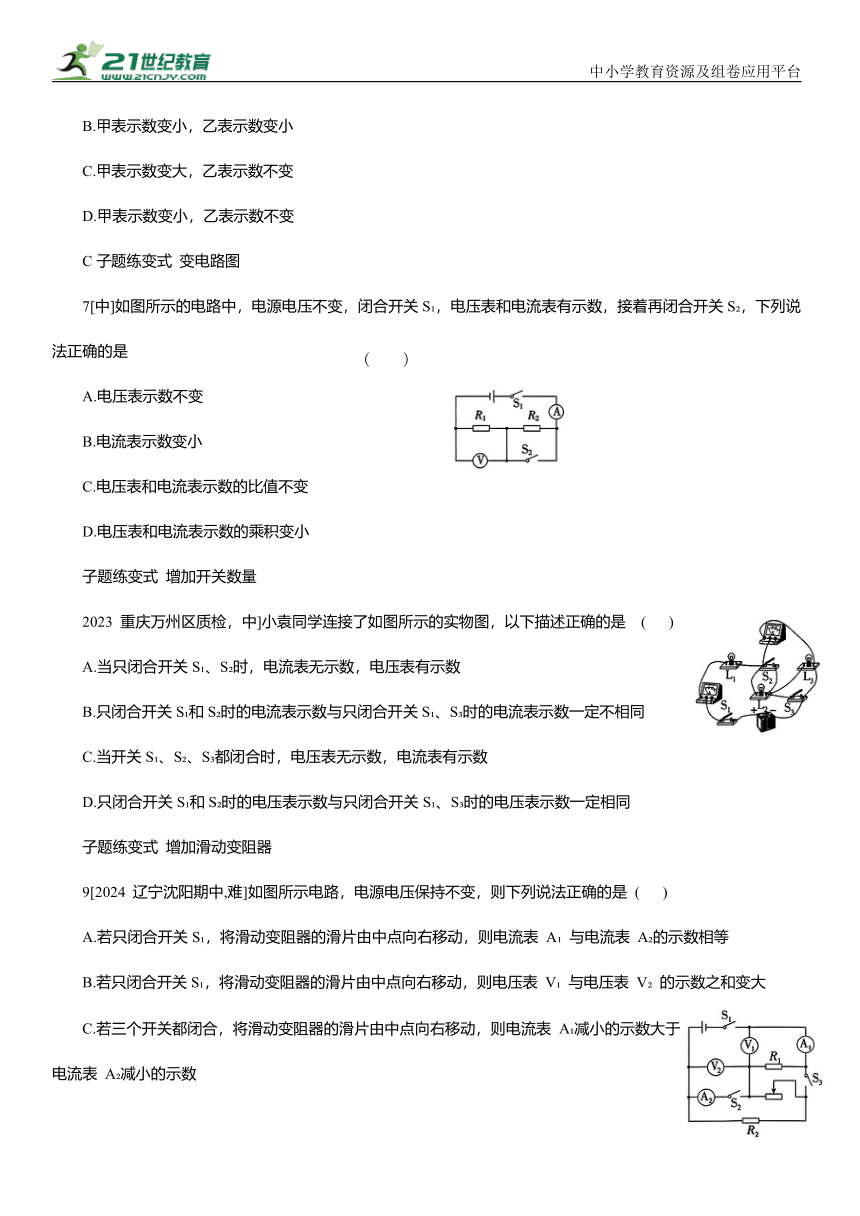

C子题练变式 变电路图
7[中]如图所示的电路中，电源电压不变，闭合开关S ，电压表和电流表有示数，接着再闭合开关S ，下列说法正确的是
A.电压表示数不变
B.电流表示数变小
C.电压表和电流表示数的比值不变
D.电压表和电流表示数的乘积变小
子题练变式 增加开关数量
2023 重庆万州区质检，中]小袁同学连接了如图所示的实物图，以下描述正确的是 ( )
A.当只闭合开关S 、S 时，电流表无示数，电压表有示数
B.只闭合开关S 和S 时的电流表示数与只闭合开关S 、S 时的电流表示数一定不相同
C.当开关S 、S 、S 都闭合时，电压表无示数，电流表有示数
D.只闭合开关S 和S 时的电压表示数与只闭合开关S 、S 时的电压表示数一定相同
子题练变式 增加滑动变阻器
9[2024 辽宁沈阳期中,难]如图所示电路，电源电压保持不变，则下列说法正确的是 ( )
A.若只闭合开关S ，将滑动变阻器的滑片由中点向右移动，则电流表 A 与电流表 A 的示数相等
B.若只闭合开关S ，将滑动变阻器的滑片由中点向右移动，则电压表 V 与电压表 V 的示数之和变大
C.若三个开关都闭合，将滑动变阻器的滑片由中点向右移动，则电流表 A 减小的示数大于电流表 A 减小的示数
D.若三个开关都闭合，将滑动变阻器的滑片由中点向右移动，则电压表 V 的示数保持不变，电流表A 的示数变小

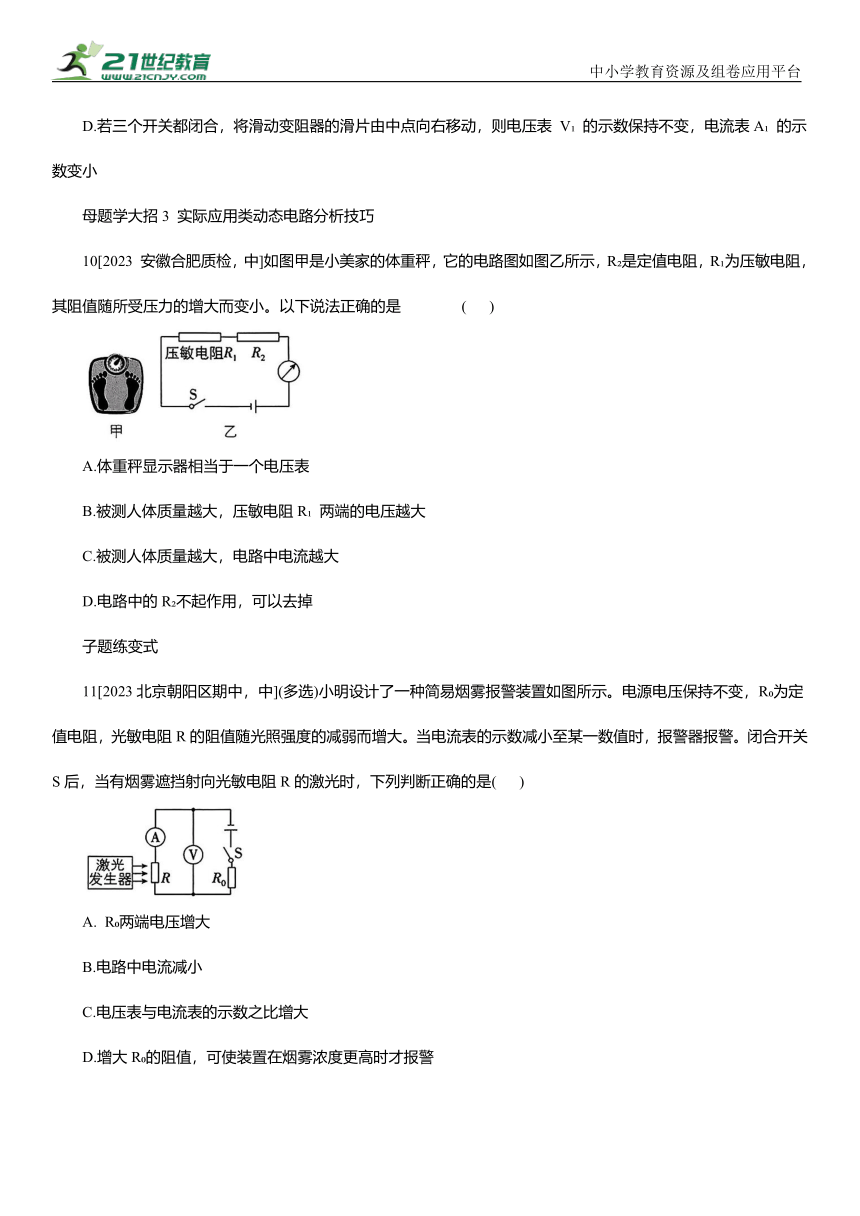

母题学大招3 实际应用类动态电路分析技巧
10[2023 安徽合肥质检，中]如图甲是小美家的体重秤，它的电路图如图乙所示，R 是定值电阻，R 为压敏电阻，其阻值随所受压力的增大而变小。以下说法正确的是 ( )
A.体重秤显示器相当于一个电压表
B.被测人体质量越大，压敏电阻R 两端的电压越大
C.被测人体质量越大，电路中电流越大
D.电路中的R 不起作用，可以去掉
子题练变式
11[2023北京朝阳区期中，中](多选)小明设计了一种简易烟雾报警装置如图所示。电源电压保持不变，R 为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大。当电流表的示数减小至某一数值时，报警器报警。闭合开关S后，当有烟雾遮挡射向光敏电阻R的激光时，下列判断正确的是( )
A. R 两端电压增大
B.电路中电流减小
C.电压表与电流表的示数之比增大
D.增大R 的阻值，可使装置在烟雾浓度更高时才报警
大招解读|滑变型动态电路中电表示数的分析-
1. D 【解析】由图可知，电阻R和滑动变阻器并联，电流表测量干路中的电流，电压表测量电源电压，将滑动变阻器的滑片 P 缓慢向右移动的过程中，电源电压不变即电压表的示数不变，变阻器连入电路的电阻变大，由电阻的并联规律可知，电路的总电阻变大，由 可知电路的总电流变小，电流表的示数变小。故选 D。
2. D 【解析】由电路图可知,R 与R 并联,电压表测电源的电压，电流表 A 测干路电流，电流表 A 测R 所在支路的电流。因电源电压保持不变，所以，滑片移动时，电压表 V 的示数不变，故A 错误。因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R 的电流不变，即电流表A 的示数不变；当滑动变阻器R 的滑片 P 向 b端滑动时，变阻器接入电路中的电阻变大，由 可知，通过R 的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A 的示数变小，故B、C错误。电压表V的示数不变，电流表 A 的示数不变，则电压表V的示数与电流表 A 的示数的比值不变，故 D 正确。
3. C 【解析】由图知, 串联，电流表测电路中的电流，电压表 V 测. 两端的电压，电压表 V 测R 两端的电压。当滑动变阻器滑片P向左移动时，变阻器接入电路的电阻变大，电路中的总电阻变大，电源电压不变，由 可知，电路中的电流变小，即电流表 A 的示数变小；电路中电流变小，由( 可知， 两端的电压变小，即电压表 示数变小；电源电压不变，因串联电路中电源电压等于各用电器两端电压之和，所以变阻器R 两端的电压变大，即电压表 V 示数变大；综上可知,A、B、D错误,C正确。故选C。
4. D 【解析】甲图中，变阻器R 与定值电阻R 并联，电压表测电源电压，A 测通过变阻器R 的电流，A 测并联电路的总电流；因电源电压不变，故滑片移动时电压表 V示数不变；将滑动变阻器的滑片 P 从中点向左移动，变阻器连入电路的电阻变大，由欧姆定律可知通过变阻器的电流变小，即A 示数变小；因并联电路各支路互不影响，故通过定值电阻R 的电流不变，根据并联电路电流的规律可知总电流变小，即A 示数变小，故A、B错误。乙图中，变阻器R 与定值电阻R 串联，V 测电源电压，V 测变阻器 R 两端的电压，A测电路中的电流；因电源电压不变，故滑片移动时电压表 V 示数不变；将滑动变阻器的滑片P 从中点向左移动，变阻器连入电路的电阻变大，由电阻的串联规律可知电路的总电阻变大，由欧姆定律可知，电路中的电流变小，即电流表A示数变小；根据U=IR 可知，定值电阻R 两端的电压变小，由串联电路电压的规律可知，变阻器R 两端的电压变大，即V 示数变大，故C错误，D正确。
5. D 【解析】由电路图可知，定值电阻与滑动变阻器串联；a串联接入电路中，为电流表；b与滑动变阻器并联，为电压表；在向右拉动拉环的过程中，滑动变阻器接入电路的电阻变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大；根据U=IR 可知，定值电阻两端的电压变大；根据串联电路的电压规律可知，滑动变阻器两端的电压变小，电压表示数变小；因为电压表示数变小，电流表示数变大，所以电压表示数与电流表示数的比值变小。故选 D。
大招解读|多开关型动态电路分析技巧
1.串联
S 闭合, S断开S 、S闭合
不变
变大
2. 并联
不变 测电源电压
不变 各支路互不影响
变大 无示数→有示数
变大 多了1条支路
6. C 【解析】由题图可知，只闭合开关S时，只有电流表乙所在支路接入电路，两电流表串联在同一电路中，两表示数相同，再闭合S ，两灯泡并联，电流表甲测干路电流，示数变大，电流表乙所在支路的电阻与两端电压不变，则该支路电流不变，即电流表乙示数不变，故选C。
1. C 【解析】由图知，只闭合开关S 时，两电阻串联，电压表测R 两端的电压，电流表测电路中的电流，接着再闭合开关S ，R 被短路，电路为R 的简单电路，此时电压表测电源电压，电压表示数变大，故A错误；闭合开关S 后电路中总电阻变小，由欧姆定律可知，电流表示数变大，故B错误；闭合开关S 前后，电压表和电流表示数的比值都等于R 的阻值，则该比值不变，故C正确；因电压表和电流表示数均变大，所以电压表和电流表示数的乘积变大，故D错误。
8. C 【解析】只闭合开关 S 、S 时,L 和 L 串联，电压表测L 两端的电压，电流表测电路中的电流，因此电流表、电压表均有示数，故A错误;只闭合开关S 、S 时,L 和L 串联,电压表测L 两端的电压，电流表测电路中的电流，当灯泡L 、L 的规格相同时，由欧姆定律可知，两种情况下电流表的示数相同、电压表的示数也相同，当L 、L 的规格不同时，两种情况下电流表的示数不相同、电压表的示数也不相同,故B、D错误;开关S 、S 、S 都闭合时，L 、L 、电压表被短路，电路为 L 的简单电路，电流表测电路中的电流，因此电压表无示数，电流表有示数，故C正确。
9. D 【解析】若只闭合开关S ,定值电阻R 、R 以及滑动变阻器串联，A 测电路电流，A 没有连入电路，所以将滑动变阻器的滑片由中点向右移动，两电流表示数不相等，故A 错误；若只闭合开关S ，定值电阻R 、R 以及滑动变阻器串联，V 测R 两端的电压，V 测R 和滑动变阻器两端的总电压，根据串联电路的电压规律可知，电压表 V 与电压表 V 的示数之和始终等于电源电压，故B错误；若三个开关都闭合，定值电阻R 、R 以及滑动变阻器并联，A 测干路电流，A 测通过 R 和变阻器的总电流，将滑动变阻器的滑片由中点向右移动，变阻器接入电路的电阻变大，则通过变阻器的电流减小，因为并联电路各支路互不影响，所以通过R 、R 的电流不变，由并联电路的电流特点可知电流表 A 减小的示数等于电流表 A 减小的示数，故C错误；若三个开关都闭合，将滑动变阻器的滑片由中点向右移动，定值电阻 R 、R 以及滑动变阻器并联，V 测电源两端的电压，V 被短路，将滑动变阻器的滑片由中点向右移动，电压表V 示数保持不变，滑动变阻器连入电路的阻值变大，通过滑动变阻器的电流变小，根据并联电路的电流规律可知，干路中的电流变小，电流表 A 的示数变小，故D 正确。故选D。
大招解读|实际应用类动态电路分析技巧实际应用类动态电路主要是利用了敏感电阻的阻值会随环境温度、压力、湿度、光照等因素的变化而发生变化，其实质就是一个变阻器，可将其当作滑片移动型动态电路来进行分析。
10. C 【解析】根据电路图可知，体重秤显示器串联在电路中，相当于一个电流表，故A 错误。图中R 与R 串联，R 为压敏电阻，其阻值随所受压力的增大而减小；被测人体的质量越大，R 的电阻越小，根据串联电路的分压规律可知，R 分得的电压越小，根据欧姆定律可知，电路中的电流越大，故B错误，C正确。当R 的阻值很小时，R 可以起到保护电路的作用，所以电路中的R 不能去掉，故D错误。
11. BC 【解析】由电路图可知，光敏电阻 R和定值电阻R 串联，电压表测R两端的电压，电流表测电路中的电流。因光敏电阻的阻值随光照强度的减弱而增大，所以，当有烟雾遮挡射向光敏电阻R的激光时，R受到的光照强度减弱，R的阻值增大，电路中的总电阻增大，由 可知，电路中的电流减小，由U=IR 可知,R 两端电压减小,故A 错误,B.正确。电压表与电流表的示数之比等于 R的阻值，R的阻值增大，则电压表与电流表的示数之比增大，故C正确。要使报警器在烟雾浓度更高时报警，即在光照强度更弱的情况下报警，则报警时光敏电阻的阻值更大；由题意知，报警器报警时的电流不变；由 可知，应减小R 的阻值，故D错误。
